Product Details
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LIHUA
ได้รับการรับรอง: ISO9001, TUV
หมายเลขรุ่น: LH-BL
Payment & Shipping Terms
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: US dollar $30/pc--US dollar $80/pc
รายละเอียดการบรรจุ: ห่อด้วยโฟมบรรจุในกล่องไม้อัดเพื่อการส่งออก
เวลาการส่งมอบ: 3-15 วันทำการ
เงื่อนไขการชำระเงิน: L/C, T/T, เวสเทิร์น ยูเนี่ยน
สามารถในการผลิต: 5000 ชิ้นต่อเดือน
ชื่อผลิตภัณฑ์: |
หน้าแปลน BL ไทเทเนียม |
มาตรฐาน: |
ANSI B16.5 |
วัสดุ: |
gr2, gr5, gr7 |
แอปพลิเคชัน: |
อุตสาหกรรมน้ำมันและก๊าซ |
พื้นผิวซีล: |
RF, FF, TG, RJ เป็นต้น |
ขนาด: |
กรมอุทยานฯ 1/2 - กรมอุทยานฯ 24(DN 10 - 2000) |
ความดัน: |
150#-2500# |
พื้นผิว: |
ขัดเงา |
เทคนิค: |
กบและ CNC กลึง |
การตรวจสอบ: |
รายงานการทดสอบด้วยคลื่นเสียงและวัสดุทดสอบ EN10204.3.1 |
ชื่อผลิตภัณฑ์: |
หน้าแปลน BL ไทเทเนียม |
มาตรฐาน: |
ANSI B16.5 |
วัสดุ: |
gr2, gr5, gr7 |
แอปพลิเคชัน: |
อุตสาหกรรมน้ำมันและก๊าซ |
พื้นผิวซีล: |
RF, FF, TG, RJ เป็นต้น |
ขนาด: |
กรมอุทยานฯ 1/2 - กรมอุทยานฯ 24(DN 10 - 2000) |
ความดัน: |
150#-2500# |
พื้นผิว: |
ขัดเงา |
เทคนิค: |
กบและ CNC กลึง |
การตรวจสอบ: |
รายงานการทดสอบด้วยคลื่นเสียงและวัสดุทดสอบ EN10204.3.1 |
ANSI B16.5 Gr2 Gr5 Gr7 ไททาเนียมหน้าแปลนตาบอด Class 150 Class 300
1. ข้อมูลผลิตภัณฑ์ของ Titanium Blind Flange
วัสดุ:Gr1, Gr2, Gr5, Gr7, Gr9, Gr12
มาตรฐาน:ANSI B16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628
ขนาด:1/2"~ 30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000)
ระดับความดัน: PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 แม้ว่า PN250/ 150LB, 250LB ,300LB, 400 LB,500LB, 600 LB,900LB, 1500LB,2500LB.
พื้นผิวปิดผนึก:RF, FF, TG, RJ เป็นต้น
เทคนิค:ฟอร์จและ CNC กลึง
ความได้เปรียบ:
2.ข้อมูลจำเพาะของ Titanium Blind Flange
ข้อมูลจำเพาะสำหรับหน้าแปลนตาบอดไททาเนียมคลาส 150
| หน้าแปลนตาบอดไททาเนียมคลาส 150 | ||||||
| น. ท่อ ขนาด |
หน้าแปลน Dia. |
หน้าแปลน หนา |
ที่ยกขึ้น ใบหน้า Dia. |
เลขที่ ของ หลุม |
Dia. ของ สลักเกลียว |
Dia.ของ Bolt Circle |
| 1/2 | 3-1 / 2 | 7/16 | 1-3/8 | 4 | 1/2 | 2-3/8 |
| 3/4 | 3-7 / 8 | 1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 |
| 1 | 4-1/4 | 9/16 | 2 | 4 | 1/2 | 3-1/8 |
| 1-1/4 | 4-5/8 | 5/8 | 2-1 / 2 | 4 | 1/2 | 3-1 / 2 |
| 1-1/2 | 5 | 11/16 | 2-7 / 8 | 4 | 1/2 | 3-7 / 8 |
| 2 | 6 | 3/4 | 3-5/8 | 4 | 5/8 | 4-3/4 |
| 2-1 / 2 | 7 | 7/8 | 4-1/8 | 4 | 5/8 | 5-1 / 2 |
| 3 | 7-1 / 2 | 15/16 | 5 | 4 | 5/8 | 6 |
| 3-1 / 2 | 8-1 / 2 | 15/16 | 5-1 / 2 | 8 | 5/8 | 7 |
| 4 | 9 | 15/16 | 6-3/16 | 8 | 5/8 | 7-1 / 2 |
| 5 | 10 | 15/16 | 7-5/16 | 8 | 3/4 | 8-1 / 2 |
| 6 | 11 | 1 | 8-1 / 2 | 8 | 3/4 | 9-1 / 2 |
| 8 | 13-1 / 2 | 1-1/8 | 10-5/8 | 8 | 3/4 | 11-3/4 |
| 10 | 16 | 1-3/16 | 12-3/4 | 12 | 7/8 | 14-1/4 |
| 12 | 19 | 1-1/4 | 15 | 12 | 7/8 | 17 |
| 14 | 21 | 1-3/8 | 16-1/4 | 12 | 1 | 18-3/4 |
| 16 | 23-1 / 2 | 1-7/16 | 18-1 / 2 | 16 | 1 | 21-1/4 |
| 18 | 25 | 1-9/16 | 21 | 16 | 1-1/8 | 22-3/4 |
| 20 | 27-1 / 2 | 1-11/16 | 23 | 20 | 1-1/8 | 25 |
| 24 | 32 | 1-7 / 8 | 27-1/4 | 20 | 1-1/4 | 29-1 / 2 |
ข้อกำหนดสำหรับ Class 300 Titanium Blind Flange
| หน้าแปลนตาบอดไททาเนียมคลาส 300 | ||||||
| น. ท่อ ขนาด |
หน้าแปลน Dia. |
หน้าแปลน หนา |
ที่ยกขึ้น ใบหน้า Dia. |
เลขที่ ของ หลุม |
Dia. ของ สลักเกลียว |
Dia.ของ Bolt Circle |
| 1/2 | 3-3/4 | 9/16 | 1-3/8 | 4 | 1/2 | 2-5/8 |
| 3/4 | 4-5/8 | 5/8 | 1-11/16 | 4 | 5/8 | 3-1/4 |
| 1 | 4-7 / 8 | 11/16 | 2 | 4 | 5/8 | 3-1 / 2 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1 / 2 | 4 | 5/8 | 3-7 / 8 |
| 1-1/2 | 6-1/8 | 13/16 | 2-7 / 8 | 4 | 3/4 | 4-1 / 2 |
| 2 | 6-1 / 2 | 7/8 | 3-5/8 | 8 | 5/8 | 5 |
| 2-1 / 2 | 7-1 / 2 | 1 | 4-1/8 | 8 | 3/4 | 5-7 / 8 |
| 3 | 8-1/4 | 1-1/8 | 5 | 8 | 3/4 | 6-5/8 |
3. ข้อกำหนดทางเคมีของ Titanium Blind Flange
| นู๋ | ค | ชม | เฟ | อู๋ | อัล | วี | Pd | โม | นิ | Ti | |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | bal |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | bal |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~6.75 | 3.5~4.5 | / | / | / | bal |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12~0.25 | / | / | bal |
| Gr9 | 0.03 | 0.08 | 0.015 | 0.25 | 0.15 | 2.5~3.5 | 2.0~3.0 | / | / | / | bal |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2~0.4 | 0.6~0.9 | bal |
3. ข้อกำหนดด้านแรงดึงของหน้าแปลนไททาเนียมตาบอด
| ระดับ | แรงดึง (นาที) | ความแข็งแรงของผลผลิต (นาที) | การยืดตัว (%) | ||
| ksi | เอ็ม ปะ | ksi | เอ็ม ปะ | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 9 | 90 | 620 | 70 | 438 | 15 |
| 12 | 70 | 438 | 50 | 345 | 18 |

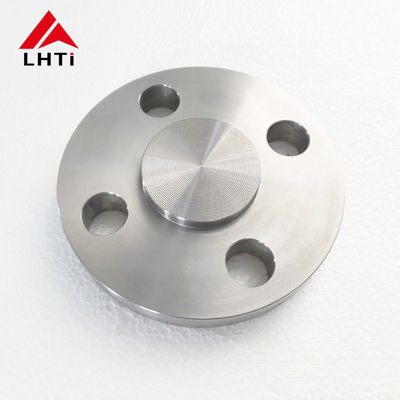

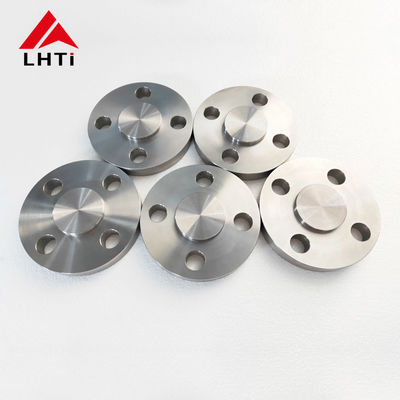

4. รูปภาพโดยละเอียดของ Titanium Blind Flange
5. การทดสอบทั้งหมดของ Titanium Blind Flange
การทดสอบด้วยสายตา (VT)
การทดสอบด้วยคลื่นเสียงความถี่สูง (UT)
การทดสอบด้วยรังสี (RT)
การทดสอบอนุภาคแม่เหล็ก (MT)
การทดสอบการแทรกซึม/การย้อมสี (PT)
การทดสอบกระแสวน (ET)
การปล่อยเสียง (AE)
