บ้าน > ผลิตภัณฑ์ > หน้าแปลนคอเชื่อม > หน้าแปลนคอเชื่อมแบบยกขึ้น, ไททาเนียม WN RF หน้าแปลน CNC Machined

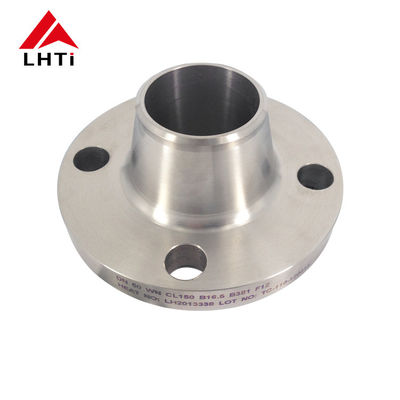

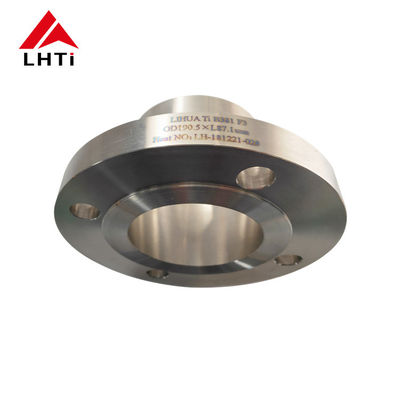

หน้าแปลนคอเชื่อมแบบยกขึ้น, ไททาเนียม WN RF หน้าแปลน CNC Machined

รายละเอียดสินค้า

สถานที่กำเนิด: เป่าจี้ ประเทศจีน

ชื่อแบรนด์: LIHUA

ได้รับการรับรอง: ISO9001, TUV etc.

หมายเลขรุ่น: LH-WN

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ: 5 ชิ้น

ราคา: US dollar $25/pc--US dollar $85/pc

รายละเอียดการบรรจุ: ห่อด้วยโฟมบรรจุในกล่องไม้อัดเพื่อการส่งออก

เวลาการส่งมอบ: 3-15 วันทำการ

เงื่อนไขการชำระเงิน: L/C, T/T, เวสเทิร์น ยูเนี่ยน

สามารถในการผลิต: 5000 ชิ้นต่อเดือน

รับราคาที่ดีที่สุด
ไฮไลต์:

หน้าแปลนท่อคอเชื่อม

,

หน้าแปลน rf

ชื่อสินค้า:
ทิตาเนียม Weld Neck Flange
มาตรฐาน:
ASME B16.5
วัสดุ:
Gr1, Gr2, Gr5, Gr7, Gr12
การใช้งาน:
อุตสาหกรรมเคมี
พื้นผิวการปิดผนึก:
รฟ
ขนาด:
กรมอุทยานฯ 1/2 - กรมอุทยานฯ 24(DN 10 - 2543)
ความดัน:
150#-2500#
พื้นที่:
สวย
เทคนิค:
ฟอร์จและ CNC กลึง
การตรวจสอบ:
การทดสอบอัลตราโซนิก & รายงานการทดสอบวัสดุ EN10204.3.1
ชื่อสินค้า:
ทิตาเนียม Weld Neck Flange
มาตรฐาน:
ASME B16.5
วัสดุ:
Gr1, Gr2, Gr5, Gr7, Gr12
การใช้งาน:
อุตสาหกรรมเคมี
พื้นผิวการปิดผนึก:
รฟ
ขนาด:
กรมอุทยานฯ 1/2 - กรมอุทยานฯ 24(DN 10 - 2543)
ความดัน:
150#-2500#
พื้นที่:
สวย
เทคนิค:
ฟอร์จและ CNC กลึง
การตรวจสอบ:
การทดสอบอัลตราโซนิก & รายงานการทดสอบวัสดุ EN10204.3.1
หน้าแปลนคอเชื่อมแบบยกขึ้น, ไททาเนียม WN RF หน้าแปลน CNC Machined

ผู้ผลิตคอผสมผสานหน้าสูง WN RF



1ข้อมูลผลิตภัณฑ์ของ ทิตาเนียม weld Neck Flange



สินค้า ทิตาเนียม weld คอ flange
ชื่อรายการ ผู้ผลิตคอผสมผสานหน้าสูง WN RF
การใช้งาน อุตสาหกรรมเคมี
มาตรฐาน ANSI B165, ASME B165, EN1092-1JIS B2220, DIN2627-2628
วัสดุ Gr1, Gr2, Gr5, Gr7, Gr12
ขนาด 1/2"~ 30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000)
ความดัน PN0.25 ~ 32Mpa/ (DIN) PN6,PN10,PN16,PN25 แต่ PN250 / 150LB, 250LB,300LB, 400LB,500LB, 600LB,900LB, 1500LB,2500LB
พื้นที่ปิด RF, FF, TG, RJ เป็นต้น
เทคนิค ผงและ CNC เครื่องจักร



ประเภท 1 หน่วย R50250 ทิตาเนียมไม่สับสน

เกรด 2?? UNS R50400 ไทเทเนียมไม่สับสน

เกรด 7?? UNS R52400 ไทเทเนียมไร้สกัด บวกปัลลาเดียม 0.12 ถึง 0.25%

ประเภท 12 หน่วย R53400 สายเหล็กไทเทเนียม (0.3% โมลิบเดน 0.8% นิเคิล



2รายละเอียดของทิตาเนียม Weld Neck Flange



รายละเอียดสําหรับหมวด 150 ทิตานีม weld Neck Flange



ประเภท 150 ทิตาเนียม weld Neck Flange
โนม ปายป์
ขนาด
แฟลนเจดียา ความหนาของ Flange ฮับดีอา ณ ฐาน ยกหน้า Dia. ฮับดีอา ที่เวลด์พอยท์ ไม่ ไม่
ของ
หลุม
ไดอา
ของ
โบลท์
ดา.
วงกลมบอลท์
โรด
ไดอา
ความยาว
ผ่านฮับ
1/2 3-1/2 7/16 1-3/16 1-3/8 0.84 4 1/2 2-3/8 0.62 1-7/8
3/4 3-7/8 1/2 1-1/2 1-11/16 1.05 4 1/2 2-3/4 0.82 2-1/16
1 4-1/4 9/16 1-15/16 2 1.32 4 1/2 3-1/8 1.05 2-3/16
1-1/4 4-5/8 5/8 2-5/16 2-1/2 1.66 4 1/2 3-1/2 1.38 2-1/4
1-1/2 5 11/16 2-9/16 2-7/8 1.90 4 1/2 3-7/8 1.61 2-7/16
2 6 3/4 3-1/16 3-5/8 2.38 4 5/8 4-3/4 2.07 2-1/2
2-1/2 7 7/8 3-9/16 4-1/8 2.88 4 5/8 5-1/2 2.47 2-3/4
3 7-1/2 ธนาคาร 4-1/4 5 3.50 4 5/8 6 3.07 2-3/4
3-1/2 8-1/2 ธนาคาร 4-13/16 5-1/2 4.00 8 5/8 7 3.55 2-13/16
4 9 ธนาคาร 5-5/16 6-3/16 4.50 8 5/8 7-1/2 4.03 3
5 10 ธนาคาร 6-7/16 7-5/16 5.56 8 3/4 8-1/2 5.05 3-1/2
6 11 1 7-9/16 8-1/2 6.63 8 3/4 9-1/2 6.07 3-1/2
8 13-1/2 1-1/8 9-11/16 10-5/8 8.63 8 3/4 11-3/4 7.98 4
10 16 1-3/16 12 12-3/4 10.75 12 7/8 14-1/4 10.02 4
12 19 1-1/4 14-3/8 15 12.75 12 7/8 17 12.00 4-1/2
14 21 1-3/8 15-3/4 16-1/4 14.00 12 1 18-3/4 13.25 5
16 23-1/2 1-7/16 18 18/1/2 16.00 16 1 21-1/4 15.25 5
18 25 1-9/16 19-7/8 21 18.00 16 1-1/8 22-3/4 17.25 5-1/2
20 27-1/2 1-11/16 22 23 20.00 20 1-1/8 25 19.25 5-11/16
24 32 1-7/8 26-1/8 27-1/4 24.00 20 1-1/4 29/1/2 23.25 6



รายละเอียดสําหรับหมวดหมู่ 300 ทิตานีม weld Neck Flange



ประเภท 300 ทิตาเนียม weld Neck Flange
โนม ปายป์
ขนาด
แฟลนเจดียา แฟลนจ์ หนา ฮับดีอา ณ ฐาน ยกหน้า Dia. ฮับดีอา ที่เวลด์พอยท์ ไม่ ไม่
ของ
หลุม
ไดอา
ของ
โบลท์
ดา.
วงกลมบอลท์
โรด
ไดอา
ความยาว
ผ่านฮับ
1/2 3-3/4 9/16 1-1/2 1-3/8 0.84 4 2-5/8 1/2 0.62 2-1/16
3/4 4-5/8 5/8 1-7/8 1-11/16 1.05 4 3 1/4 5/8 0.82 2-1/4
1 4-7/8 11/16 2-1/8 2 1.32 4 3-1/2 5/8 1.05 2-7/16
1-1/4 5-1/4 3/4 2-1/2 2-1/2 1.66 4 3-7/8 5/8 1.38 2-9/16
1-1/2 6-1/8 13/16 2-3/4 2-7/8 1.90 4 4-1/2 3/4 1.61 2-11/16
2 6-1/2 7/8 3-5/16 3-5/8 2.38 8 5 5/8 2.07 2-3/4
2-1/2 7-1/2 1 3-15/16 4-1/8 2.88 8 5-7/8 3/4 2.47 3
3 8-1/4 1-1/8 4-5/8 5 3.50 8 6-5/8 3/4 3.07 3-1/8





3บริษัทของเรา

  • ในฐานะผู้ผลิตและเทรดเลนจ์คอทิตาเนียมที่นําร่องมานานกว่า 16 ปี บาโอจิ ลีฮัวมีแบบจําลองต่างๆ สําหรับฟลันจ์รวมถึง EN1092-1, ASME B165, DIN และ BS เป็นต้น
  • เราส่งออกไทเทเนียมสลัดคอ flange ของเราไปหลายประเทศ, รวมถึงอิตาลี, รัสเซีย, ตุรกีและชิลี เป็นต้น คุณภาพของผลิตภัณฑ์ของเราได้รับการยอมรับอย่างกว้างขวาง
  • ผลิตภัณฑ์ที่กําหนดเองก็ยินดีต้อนรับ
  • เรารู้จักตลาดดีมาก ดังนั้นราคาของเราจะทําให้คุณมีความแข่งขันมากขึ้น
  • เรามีทีมงานเทคนิคมืออาชีพ บริษัทของเราให้บริการครบวงจรจาก A ถึง Z กับทีมงานที่มุ่งมั่นของเรา

4. ภาพรายละเอียดของไทเทเนียม Weld Neck Flange



(1) วัตถุดิบ



หน้าแปลนคอเชื่อมแบบยกขึ้น, ไททาเนียม WN RF หน้าแปลน CNC Machined 0



(2) อุปกรณ์



หน้าแปลนคอเชื่อมแบบยกขึ้น, ไททาเนียม WN RF หน้าแปลน CNC Machined 1



(3) ความสัมพันธ์



หน้าแปลนคอเชื่อมแบบยกขึ้น, ไททาเนียม WN RF หน้าแปลน CNC Machined 2



4. แพ็คเกจของไทเทเนียม Weld Neck Flange



แฟลนจ์คอทิตาเนียมที่เชื่อมถูกใช้ในอุตสาหกรรมต่าง ๆ รวมถึงปิโตรเคมี น้ํามันและก๊าซ การผลิตพลังงาน การขนส่งของเหลวจํานวนมาก สารเคมี ยา ผลิตผงและกระดาษผ้าและอื่น ๆผงคอทิตาเนียมสวมถูกบรรจุเพื่อให้แน่ใจว่าไม่มีความเสียหายระหว่างการจัดส่ง ในกรณีการส่งออก, การบรรจุส่งออกมาตรฐานถูกทําในกล่องพไลวู้ด การตราสามารถทําตามความต้องการของคุณ



5. ทุกการทดสอบของไทเทเนียม weld Neck Flange



การทดสอบภาพ (VT)

การทดสอบ Ultrasonic (UT)

การตรวจฉายแสง (RT)

การทดสอบอนุภาคแม่เหล็ก

การทดสอบสารเจาะ/สารเจาะสี (PT)

การทดสอบกระแสไฟฟ้า (ET)

การปล่อยเสียง (Acoustic Emission)
