ท่อไทเทเนียม
Created with Pixso.

ทาทองเหลืองท่อ 10 x 2 มิลลิเมตร: ช่องเจาะ, ความดัน, ปลาย

ทาทองเหลืองท่อ 10 x 2 มิลลิเมตร: ช่องเจาะ, ความดัน, ปลาย

ชื่อแบรนด์: LHTi
เลขรุ่น: Titanium tube
ขั้นต่ำ: 1 ชิ้น
ราคา: usd 20-30/kg
เงื่อนไขการจ่ายเงิน: L/C, D/A, D/P, T/T ตะวันตกสหภาพ
ความสามารถในการจําหน่าย: 50 ตัน/เดือน
ข้อมูลรายละเอียด
Place of Origin:
China
ได้รับการรับรอง:
ISO9001
ความหนาแน่น:
4.51ก./ตร.ซม
รูปร่าง:
หลอด
การรักษาพื้นผิว:
ขัด
แรงดึง:
1,000Mpa
ผลผลิตความแข็งแรง:
800MPA
วัสดุ:
ไทเทเนียม
เส้นผ่านศูนย์กลาง:
10มม
ความแข็ง:
HV200
รายละเอียดการบรรจุ:
กรณีไม้อัดส่งออกมาตรฐาน
สามารถในการผลิต:
50 ตัน/เดือน
เน้น:

ท่อไทเทเนียมเคลือบกระจก 10 mm

,

ความแข็งแรงของท่อไททานี 4.51g/cm3

,

10 มิลลิเมตร ทิตาเนียมท่อความหนาแน่นเคลือบ

รายละเอียดสินค้า

ท่อไทเทเนียม 10 x 2 มม.: รูใน, แรงดัน, ผิวสำเร็จ

ท่อขนาด 10 มม. ที่มีผนังหนา 2 มม. ไม่ใช่ท่อผนังบาง ผนังโลหะหนา 2 มิลลิเมตรในแต่ละด้านของเส้นผ่านศูนย์กลางภายนอก 10 มม. จะเหลือรูใน 6 มม. และผนังคิดเป็น 40 เปอร์เซ็นต์ของเส้นผ่านศูนย์กลาง ดังนั้นส่วนนี้จึงมีพฤติกรรมเหมือนวงแหวนหนามากกว่าท่อ อัตราส่วนนั้นคือเหตุผลที่ขนาดนี้ถูกซื้อเพื่อใช้กับแรงดัน, การสึกหรอ และแคลมป์ แทนที่จะใช้เป็นท่อส่ง และเป็นเหตุผลว่าทำไมตัวเลขบางตัวในหน้านี้จึงต้องอ่านอย่างระมัดระวัง

การเปลี่ยนแปลงอัตราส่วนผนัง 0.2 ส่งผลอย่างไร

มวลของท่อขนาด 10 x 2 มม. คำนวณได้ประมาณ 0.23 กิโลกรัมต่อเมตร: พื้นที่โลหะคือผลต่างระหว่างวงกลมสองวง วงนอก 78.5 ตารางมิลลิเมตร และวงใน 28.3 ตารางมิลลิเมตร ซึ่งเท่ากับ 50.2 ตารางมิลลิเมตร คูณด้วยความหนาแน่น 4.51 กรัมต่อลูกบาศก์เซนติเมตร ท่อผนังหนา 1 มม. ที่มีเส้นผ่านศูนย์กลางภายนอกเท่ากัน ให้มวล 0.13 กิโลกรัมต่อเมตร ดังนั้นผนังหนา 2 มม. จึงเกือบสองเท่าของน้ำหนักต่อเมตร และได้รูในที่เล็กกว่า 2 มม.

การเพิ่มความแข็งแกร่งน้อยกว่าการเพิ่มน้ำหนัก ซึ่งเป็นสิ่งที่ควรรู้ก่อนที่จะจ่ายเงินสำหรับผนังที่คุณไม่ต้องการ การเปลี่ยนจากผนัง 1 มม. เป็น 2 มม. จะเพิ่มโมเมนต์ของพื้นที่ที่สองประมาณ 47 เปอร์เซ็นต์ ในขณะที่เพิ่มมวล 79 เปอร์เซ็นต์ การแลกเปลี่ยนนี้คุ้มค่าเมื่อท่อรับภาระจากแคลมป์, เกลียว, พื้นผิวที่สึกหรอ หรือแรงดันภายใน แต่จะสูญเปล่าเมื่อท่อเป็นเพียงฝาครอบหรือช่องร้อยสายเคเบิล ซึ่งผนังที่บางกว่าในขนาดภายนอกเดียวกันจะเบากว่าและถูกกว่าสำหรับรูปลักษณ์ภายนอกที่เหมือนกัน

ผนังบนท่อ OD 10 มม. รูใน มวลต่อเมตร ความแข็งแกร่งในการดัดงอสัมพัทธ์
1.0 มม. 8 มม. 0.13 กก. 0.68
1.5 มม. 7 มม. 0.18 กก. 0.87
2.0 มม. 6 มม. 0.23 กก. 1.00
2.5 มม. 5 มม. 0.27 กก. 1.08

แรงดัน: อัตราส่วนนี้อนุญาตอะไรและพิสูจน์อะไรไม่ได้

สำหรับแรงดันภายใน ความเค้นตามแนวเส้นรอบวงในผนังเป็นไปตามความสัมพันธ์ของผนังบาง: แรงดันคูณด้วยผลต่างระหว่างเส้นผ่านศูนย์กลางภายนอกและภายใน หารด้วยสองเท่าของผนัง ที่ 20 บาร์ ซึ่งเท่ากับ 2 เมกะปาสคาล ท่อขนาด 10 x 2 มม. จะมีความเค้นตามแนวเส้นรอบวงประมาณ 4 เมกะปาสคาล ซึ่งน้อยมากเมื่อเทียบกับไทเทเนียมเกรดใดๆ และแสดงให้เห็นว่าทำไมท่อขนาดเล็กผนังหนาจึงถูกเลือกสำหรับท่อไฮดรอลิก: ความเค้นต่ำและผนังให้การเผื่อการกัดกร่อนและการสึกหรอในเวลาเดียวกัน

หน้าที่นี้ไม่สามารถให้ค่าแรงดันได้ และซัพพลายเออร์ไม่ควรเสนอราคาจากผนังเพียงอย่างเดียว ผนัง 2 มม. บนเส้นผ่านศูนย์กลางภายนอก 10 มม. มีอัตราส่วนผนังต่อรัศมี 0.4 ซึ่งสมการผนังบางจะประเมินความเค้นที่รูในสูงเกินไป และการคำนวณผนังหนาจะนำมาใช้แทน ขีดจำกัดที่แท้จริงยังถูกกำหนดโดยรอยต่อ เกลียว หรือรอยเชื่อมที่ปลาย และโดยอุณหภูมิ ซึ่งจะลดความเค้นที่อนุญาตได้ก่อนที่โลหะจะหลอมละลาย ให้ถือว่าตัวเลขการแตกเป็นค่าประมาณ และพิสูจน์การประกอบด้วยการทดสอบด้วยแรงดันน้ำที่แรงดันที่แอปพลิเคชันของคุณต้องการ โดยคงไว้นานพอที่จะเห็นการรั่วไหลมากกว่าการหยด

ท่อเชื่อมหรือท่อไร้รอยต่อภายในรู 6 มม.

หน้านี้มีทั้งท่อเชื่อมและท่อไร้รอยต่อ และสำหรับขนาดนี้ทางเลือกมีความสำคัญมากกว่าท่อขนาดใหญ่ ท่อเชื่อมมีรอยตะเข็บที่ผนังด้านใน และรู 6 มม. เล็กเกินไปสำหรับเครื่องมือที่จะเข้าไปตกแต่ง ดังนั้นรอยตะเข็บจึงยังคงอยู่ตามที่เชื่อมและตามที่ดอง ในของเหลวที่มีฤทธิ์กัดกร่อน รอยตะเข็บนั้นจะเป็นจุดแรกที่ถูกโจมตีหากการเชื่อมไม่สมบูรณ์หรือไม่ได้ป้องกันที่ด้านใน และเป็นจุดเดียวที่คุณไม่สามารถตรวจสอบด้วยสายตาได้เมื่อท่อถูกผลิตขึ้น

ท่อไร้รอยต่อช่วยขจัดปัญหานั้นได้ในราคา สำหรับรูในขนาดเล็ก การทดสอบที่ใช้งานได้จริงไม่ใช่การตรวจสอบด้วยสายตา แต่เป็นการทดสอบกระแสไหลวนหรือการทดสอบด้วยแรงดันน้ำ และการซื้อที่ระบุอย่างใดอย่างหนึ่งคือการซื้อข้อมูลแทนคำสัญญา หากท่อสำหรับท่อไฮดรอลิกหรือเครื่องแลกเปลี่ยนความร้อนในบริการคลอไรด์ ให้สอบถามว่าใช้วิธีใดและทำการทดสอบใดกับล็อต และขอรายงานการทดสอบพร้อมใบรับรองแทนที่จะเป็นคำกล่าวทั่วไปว่าท่อเป็นแบบเชื่อมหรือไร้รอยต่อ

ความตรง ความเป็นวงรี และรูในที่ไม่อยู่ตรงกลาง

บนเส้นผ่านศูนย์กลางภายนอก 10 มม. ที่มีผนัง 2 มม. ความคลาดเคลื่อนของผนัง 10 เปอร์เซ็นต์คือ บวกหรือลบ 0.2 มม. ซึ่งเท่ากับหนึ่งในห้าของผนัง นี่ไม่ใช่ข้อผิดพลาดในการปัดเศษ: มันเปลี่ยนความสามารถในการรับแรงดันที่ด้านที่บาง และเปลี่ยนความพอดีของสิ่งใดก็ตามที่สอดเข้าไปในรู การวัดที่เกี่ยวข้องคือความเยื้องศูนย์กลาง การเยื้องระหว่างศูนย์กลางภายนอกและภายใน ซึ่งเป็นสิ่งที่ทำให้เกิดด้านที่บางในท่อที่ดึงขึ้น และที่ไมโครมิเตอร์วัดผนัง ณ จุดหนึ่งจะไม่สามารถเปิดเผยได้

ตรวจสอบผนังที่สี่จุดรอบแต่ละปลายแทนที่จะเป็นจุดเดียว และตรวจสอบความตรงตลอดความยาวบนพื้นผิวเรียบ เพราะท่อยาว 1 ม. ที่มีส่วนโค้งที่มองเห็นได้จะไม่สามารถสอดเข้าไปในรูที่พอดีหรือวางราบในแคลมป์ ความเป็นวงรีมีความสำคัญด้วยเหตุผลเดียวกัน: รูที่กลมภายในไม่กี่ร้อยของมิลลิเมตรจะรับส่วนแทรกขนาด 6 มม. ได้ และรูที่เป็นวงรีหนึ่งในสิบจะไม่สามารถรับได้

การดัดงอ การม้วน และสิ่งที่การยืดตัว 20 เปอร์เซ็นต์ครอบคลุมจริง ๆ

การยืดตัว 20 เปอร์เซ็นต์ในหน้านี้เป็นของคุณสมบัติของโลหะ ไม่ใช่ของท่อ และความแตกต่างนี้ทำให้ผู้คนเสียเงิน เมื่อท่อถูกดัด ผนังด้านนอกจะบางลงและผนังด้านในจะหนาขึ้น และการบางลงจะประมาณได้จากผนังคูณด้วยรัศมีการดัดของท่อหารด้วยรัศมีเส้นกลางของการดัด การดัดที่แคบในผนัง 2 มม. สามารถทำให้ผนังด้านนอกบางลงเหลือ 1.6 มม. ก่อนที่โลหะจะถึงขีดจำกัดการยืดตัว และผนังที่บางลงนั้นคือจุดที่ท่อแรงดันจะล้มเหลวในที่สุด

กฎการใช้งานสำหรับท่อ 10 มม. คือใช้แกนในรูใน รัศมีการดัดอย่างน้อยสามถึงห้าเท่าของเส้นผ่านศูนย์กลางภายนอก และใช้ปลั๊กหรือการไล่ลมที่รูในหากท่อจะถูกเชื่อมหลังจากการดัด รู 6 มม. ใช้แกนขนาดเล็กและการดัดช้าๆ เครื่องดัดแบบใช้พลังงานที่ทำงานเร็วจะทำให้ผนังด้านในของส่วนโค้งย่นเมื่อผนังหนาเท่านี้เมื่อเทียบกับเส้นผ่านศูนย์กลาง หากท่อจะถูกม้วน ให้สอบถามเกี่ยวกับเส้นผ่านศูนย์กลางของม้วนและอุณหภูมิ เพราะท่อที่อบอ่อนจะม้วนได้ง่ายกว่าท่อที่ผ่านการทำงานเย็นซึ่งจะแตก

การสึกหรอ การเผื่อการกัดกร่อน และผนังที่คุณมองไม่เห็น

หน้านี้ขาย HV200 เป็นความต้านทานการสึกหรอ และสำหรับท่อที่จัดการกับสารละลายข้นหรือผงขัดถู ถือเป็นข้ออ้างที่ยุติธรรมที่พื้นผิว สิ่งที่ไม่ได้บอกคุณคือคุณสามารถสูญเสียผนังไปได้เท่าใด ผนัง 2 มม. บนท่อ 10 มม. ยังเป็นการเผื่อการกัดกร่อนและการสึกกร่อน และวิธีที่ซื่อสัตย์ในการใช้งานคือการหารค่าเผื่อด้วยอัตราที่วัดได้: ที่หนึ่งในสิบของมิลลิเมตรต่อปี ผนังจะคงอยู่ประมาณยี่สิบปี ที่ครึ่งมิลลิเมตรต่อปี จะคงอยู่สี่ปี ตัวเลขเหล่านี้ไม่เกี่ยวข้องกับจุดหลอมเหลว แต่เกี่ยวข้องกับของเหลวทั้งหมด

ข้อจำกัดคือการตรวจสอบ รู 6 มม. ไม่สามารถตรวจสอบด้วยกล้องส่องได้เกินระยะทางสั้นๆ และด้านนอกก็ไม่บอกอะไรเกี่ยวกับด้านใน ในกรณีที่ท่อเป็นแนวรับแรงดันในบริการที่มีฤทธิ์กัดกร่อน ให้วางแผนการวัดความหนาผนังที่ปลาย หรือใช้คูปองในวงจรเดียวกัน แทนที่จะพึ่งพารูปลักษณ์ภายนอกที่ขัดเงา การขัดเงาช่วยได้ในที่นี้เพียงว่าพื้นผิวที่เรียบจะสะสมตะกอนน้อยลงและให้จุดเริ่มต้นของการกัดกร่อนน้อยลง

การจัดหาและสิ่งที่ต้องเขียนในใบสั่งซื้อ

เงื่อนไขการจัดหาง่ายๆ: การรับรอง ISO9001, ปริมาณการสั่งซื้อขั้นต่ำหนึ่งชิ้น, บรรจุในกล่องกระดาษพร้อมวัสดุกันกระแทก และจัดส่งโดยผู้ขนส่งพร้อมการติดตาม ซึ่งสามารถใช้งานได้สำหรับตัวอย่างหรือชุดเล็กๆ และคุ้มค่าที่จะเพิ่มคำขอให้ปิดปลายท่อ เพราะรู 6 มม. ในระหว่างการขนส่งจะสะสมฝุ่นและเศษโลหะที่เอาออกได้ยากในภายหลัง

สิ่งที่หน้าเว็บกล่าว ตัวเลขเบื้องหลัง ที่ที่อาจทำให้เข้าใจผิด สิ่งที่ควรถาม
การยืดตัว 20% คุณสมบัติของโลหะ ไม่ใช่ของส่วนโค้ง ท่อที่ดัดงอจะล้มเหลวจากการผนังบางก่อน รัศมีการดัดงอขั้นต่ำที่ทดสอบบนท่อสำเร็จรูป
ความแข็ง HV200 การอ่านค่าพื้นผิวบนส่วนที่ขัดเงา บอกอะไรเล็กน้อยเกี่ยวกับผนัง 2 มม. ในการดัดงอ วิธีการวัดความแข็ง บวกกับเกรดเบื้องหลัง
จุดหลอมเหลว 1660 องศา ที่ที่โลหะกลายเป็นของเหลว ไม่ใช่ที่อุณหภูมิใช้งานในอากาศ อุณหภูมิบริการ บรรยากาศ และเวลา
พื้นผิวขัดเงา ด้านนอกเท่านั้นบนรู 6 มม. ด้านในยังคงเป็นเหมือนเดิม ผิวสำเร็จทั้งด้านนอกและด้านใน บวกกับการดอง
เชื่อมหรือไร้รอยต่อ สองเส้นทางการผลิตที่แตกต่างกัน รอยตะเข็บไม่สามารถตกแต่งภายใน 6 มม. ได้ เส้นทางใด และการทดสอบที่พิสูจน์ได้
ความยาวสูงสุด 1 ม. ตัดจากความยาวที่ยาวกว่า ความคลาดเคลื่อนในการตัดและลบคมยังไม่ได้ระบุ ความยาวตัด ความคลาดเคลื่อน ความตั้งฉาก การลบคม

เขียนใบสั่งซื้อเป็นข้อกำหนด: เกรดและสภาพ เส้นผ่านศูนย์กลางภายนอกและผนังพร้อมความคลาดเคลื่อนของแต่ละอัน ความเป็นวงกลมหรือผนังขั้นต่ำหากท่อเป็นแนวรับแรงดัน แบบเชื่อมหรือไร้รอยต่อพร้อมการทดสอบที่พิสูจน์ได้ ความยาวพร้อมความคลาดเคลื่อนในการตัดและการลบคม ผิวสำเร็จด้านนอกและผิวสำเร็จด้านในระบุแยกกัน และของเหลวและอุณหภูมิของบริการ เพิ่มว่าท่อจะถูกดัดงอหรือเกลียวหรือไม่ เพราะการดัดงอจะใช้ผนัง และการเกลียวจะใช้ผนัง และบนผนัง 2 มม. การดำเนินการสองอย่างนี้คือความแตกต่างระหว่างท่อที่ทนทานและท่อที่รั่วที่ข้อต่อ

รูปภาพสินค้า

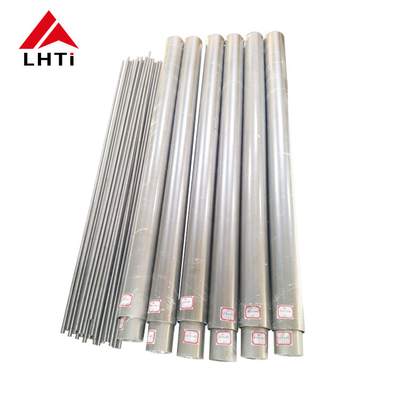

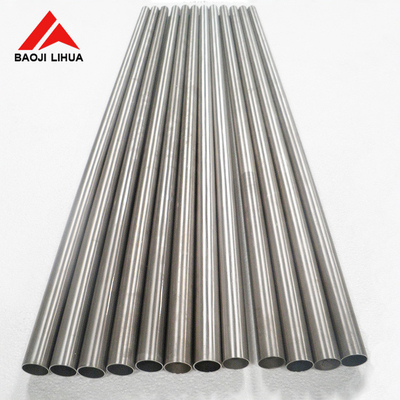

Polished titanium tube 10 mm OD with 2 mm wall
