| ชื่อแบรนด์: | LH-Ti |
| เลขรุ่น: | แอลเอช-บีแอล |
| ขั้นต่ำ: | 1 ชิ้น |
| ราคา: | US dollar $30/pc--US dollar $80/pc |
| เงื่อนไขการจ่ายเงิน: | L/C,T/T,เวสเทิร์นยูเนี่ยน |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |
หน้าแปลนคอเชื่อมไทเทเนียมและหน้าแปลนแผ่น PN10
PN10 เป็นระดับแรงดันที่เล็กที่สุดที่ยังคงปรากฏในการสอบถามหน้าแปลนไทเทเนียมส่วนใหญ่ และยังเป็นระดับแรงดันที่มักจะระบุมาตรฐานผิดพลาด หน้าเว็บนี้ครอบคลุมหน้าแปลนคอเชื่อมแบบตีขึ้นรูปและหน้าแปลนแผ่นใน PN10 อธิบายว่า PN10 กำหนดอะไรและเหลืออะไรไว้สำหรับแบบ และแยกส่วนของข้อกำหนดด้านล่างที่สามารถตรวจสอบได้ออกจากส่วนที่เป็นข้อความแม่แบบ
PN10 กำหนดอะไรและเหลืออะไรไว้
PN10 คือการระบุแรงดันตามชื่อ: สิบบาร์ที่สภาวะอ้างอิงของมาตรฐาน ไม่ใช่แรงดันพิสูจน์และไม่ใช่หมายเลขคลาส กำหนดเส้นผ่านศูนย์กลางภายนอกของหน้าแปลน วงแหวนสลักเกลียว จำนวนสลักเกลียว และความหนาสำหรับ DN แต่ละรายการในมาตรฐานที่เป็นเจ้าของ ไม่ได้กำหนดตารางท่อ รูหน้าแปลน หรือวัสดุ หน้าแปลนสองชิ้นสามารถเรียกว่า PN10 และยังคงไม่สามารถประกอบเข้าด้วยกันได้ เนื่องจาก PN10 จากระบบหนึ่งและ 10K หรือ Class 150 จากอีกระบบหนึ่งเป็นการเจาะรูที่แตกต่างกัน
| ระบบในหน้านี้ | วิธีการเขียนระดับแรงดัน | PN10 อยู่ที่ไหน | อะไรที่จะไม่เข้ากัน | หมายเหตุสำหรับไทเทเนียม |
|---|---|---|---|---|
| EN 1092-1 | PN 2.5 ถึง PN 40 | PN10 เป็นขั้นมาตรฐาน DN 10 ถึง DN 600 | วงแหวนสลักเกลียว Class 150 ที่ DN เท่ากัน | หน้าแปลนบาง ระวังการบิดเบี้ยวของหน้าแปลน |
| ASME B16.5 | Class 150 ถึง Class 2500 | ไม่มีขั้น PN เลย Class 150 ประมาณ PN20 | หน้าแปลนเจาะ PN10 | Class 150 หนาว่า PN10 ที่ DN เท่ากัน |
| JIS B2220 | 5K, 10K, 16K, 20K | 10K เป็นเพื่อนบ้านที่ใกล้เคียงของ PN10 | วงแหวนสลักเกลียว EN 1092-1 PN10 | จำนวนสลักเกลียวแตกต่างกันในหลายขนาด |
| DIN 2631 | คอเชื่อม PN10 | คอเชื่อม PN10 ในอนุกรม DIN | DIN 2627 PN16 หรือ 2628 PN25 | หน้าระบุเฉพาะ 2627-2628 |
| GB/T 9116 | PN 0.6 ถึง PN 4.0 MPa | PN10 ไม่อยู่ในส่วนนี้ | การใช้งาน PN10 | ใช้ส่วน PN ที่สูงกว่าของอนุกรม |
กฎปฏิบัติคือหน้าแปลน PN10 ต้องสั่งซื้อตามมาตรฐานชื่อเดียว หากผู้ซื้อเขียนเพียง PN10 ผู้จำหน่ายจะเป็นผู้เลือก และตัวเลือกจะเป็นสิ่งที่อยู่ในสต็อก สำหรับไทเทเนียม ข้อผิดพลาดนั้นมีราคาแพง เนื่องจากชิ้นส่วนถูกผลิตตามสั่งและไม่สามารถเจาะรูใหม่ได้โดยไม่ทำให้หน้าแปลนเสียหาย
หน้าแปลนแผ่น หรือ คอเชื่อม ที่ PN10
ที่ PN10 ภาระแรงดันไม่มากนัก ดังนั้นการเลือกระหว่างหน้าแปลนแผ่นและคอเชื่อมจึงไม่ใช่คำถามด้านความแข็งแรง หน้าแปลนแผ่นคือแผ่นดิสก์แบนที่มีรูหน้าแปลน ผลิตจากแผ่นหรือวงแหวนตัด และอาศัยผนังท่อและการเชื่อมเพื่อความแข็งแรง คอเชื่อมจะเพิ่มแกนเรียวที่ย้ายจุดเชื่อมออกจากหน้าแปลนและกระจายโมเมนต์ดัดของท่อไปยังแกน บนท่อน้ำแรงดันต่ำ หน้าแปลนแผ่นมีราคาถูกกว่าและเพียงพอแล้ว บนท่อที่มีการสั่นสะเทือน การเปลี่ยนแปลงอุณหภูมิ หรือปั๊มอยู่ใกล้ๆ แกนจะช่วยให้หน้าแปลนเรียบ
ไทเทเนียมเปลี่ยนแปลงเศรษฐศาสตร์ของการเลือกนั้น แผ่นมีให้เลือกในความหนาที่จำกัด และหน้าแปลนแผ่น PN10 หนาบน DN ขนาดใหญ่ อาจต้องตัดจากวงแหวนตีขึ้นรูปแทน ซึ่งจะทำให้ข้อได้เปรียบด้านต้นทุนหายไป เหนือ DN 300 ขึ้นไป คอเชื่อมมักจะเป็นทางเลือกที่ถูกกว่า เนื่องจากการตีขึ้นรูปแบบรีดวงแหวนจะใกล้เคียงกับรูปทรงสำเร็จรูปมากกว่าแผ่นเปล่า
เมื่อขนาดถูกปรับแต่ง
หน้านี้มีขนาดที่ปรับแต่งได้ควบคู่ไปกับขนาดมาตรฐาน และนั่นคือที่ที่ความเสี่ยงส่วนใหญ่อยู่ หน้าแปลนแบบกำหนดเองจะดีเท่ากับแบบที่อยู่เบื้องหลัง และแบบที่ให้เส้นผ่านศูนย์กลางและความหนา แต่ไม่ใช่วงแหวนสลักเกลียว จะไม่สามารถสั่งซื้อได้ ตารางด้านล่างแสดงรายการสิ่งที่ต้องมีในแบบก่อนที่หน้าแปลนไทเทเนียมจะสามารถเสนอราคาได้โดยไม่มีข้อสันนิษฐาน
| รายการในแบบ | สิ่งที่ต้องระบุ | หากขาดหายไป | ตรวจสอบโดย | กับดักทั่วไป |
|---|---|---|---|---|
| มาตรฐานและระดับแรงดัน | EN 1092-1 PN10 หรือ DIN 2631 | ผู้จำหน่ายเลือก Class 150 | แบบและใบรับรอง | การผสมคลาสและ PN |
| วงแหวนสลักเกลียวและรู | PCD, จำนวนรู, เส้นผ่านศูนย์กลางรู | หน้าแปลนจะไม่สามารถประกอบเข้าด้วยกันได้ | แม่แบบหรือ CMM | DN เดียวกัน PCD ต่างกัน |
| หน้าแปลนและผิวสำเร็จ | RF, 125 ถึง 250 Ra, หรือ FF | ปะเก็นจะไม่สามารถซีลได้ | เครื่องวัดความหยาบ | หน้าแปลนขัดเงาจะรั่ว |
| ความหนาแผ่นหรือแกน | ความหนาสำเร็จรูป ไม่ใช่สต็อก | หน้าแปลนแผ่นบาง | ไมโครมิเตอร์ | ขนาดสต็อกหลังทำความสะอาด |
| รูหน้าแปลนและแกน | รูหน้าแปลนตาม OD ท่อและตาราง | ขั้นที่การเชื่อม | เครื่องวัดรู | การเปลี่ยนแปลงตารางกลางคันสั่ง |
จุดที่สองเกี่ยวกับการปรับแต่ง: ใบรับรองวัสดุต้องตรงกับรุ่นของแบบ หากหน้าแปลนได้รับการแก้ไขหลังจากตัดการตีขึ้นรูปแล้ว เกรดและหมายเลขความร้อนในรายงานจะยังคงเป็นของรุ่นเก่า และการตรวจสอบโดยลูกค้าจะพบสิ่งนั้น เก็บตัวอักษรแก้ไขไว้ในใบสั่งซื้อ ไม่ใช่แค่ในไฟล์แบบ
การอ่านบล็อกข้อกำหนดในหน้านี้
หลายข้อความในบล็อกข้างต้นไม่สามารถเป็นจริงทั้งหมดได้ และการแก้ไขมีความสำคัญก่อนที่จะทำการสั่งซื้อ แถวมาตรฐานระบุ ASTM B16.5 ซึ่งไม่มีอยู่จริง: B16.5 เป็นมาตรฐานมิติของ ASME ในขณะที่เอกสารการตีขึ้นรูปไทเทเนียมคือ ASTM B381 และเอกสารการหล่อคือ ASTM B367 ไม่สามารถออกใบรับรองตาม ASTM B16.5 ได้ แถวเดียวกันระบุ DIN 2627 และ 2628 ซึ่งเป็นหน้าแปลนคอเชื่อม PN16 และ PN25 ถึง PN40 ดังนั้นทั้งสองอย่างจึงไม่สามารถอธิบายหน้าแปลน PN10 ที่ระบุในหัวข้อได้ คอเชื่อม PN10 ในอนุกรมนั้นคือ DIN 2631
แถวแรงดันวิ่งจาก 150# ถึง 2500# และจาก PN6 ถึง PN64 ซึ่งเป็นช่วงแม่แบบที่ครอบคลุมทั้งโรงงานมากกว่าส่วนนี้ หน้าแปลนไม่สามารถเป็น PN10 และ Class 2500 ได้ในเวลาเดียวกัน: สองสัญลักษณ์แตกต่างกันมากกว่าสิบเท่าในความจุ ตัวเลขที่สูงกว่า เช่น 32 MPa ไม่ปรากฏในข้อมูลต้นฉบับสำหรับหน้านี้ ดังนั้นจึงไม่ควรถือว่าเป็นไปตามหัวข้อ วัสดุแถวซ้ำ Gr1 และระบุ Gr3, Gr4 และ Gr9 ในขณะที่ตารางเคมีและแรงดึงด้านล่างครอบคลุมเฉพาะ Gr1, Gr2, Gr5, Gr7 และ Gr12 เท่านั้น หน้าแปลน Gr9 จะต้องมีตารางและรายงานของตัวเอง
สองรายการเล็กๆ น้อยๆ ที่ควรทราบ แถวขนาดให้ NPS 1/2 ถึง NPS 24 แล้วตามด้วย DN 10 ถึง DN 2000 แต่ NPS 24 คือ DN 600 ดังนั้นสองช่วงจึงอธิบายผลิตภัณฑ์ที่แตกต่างกัน และพื้นผิวถูกอธิบายว่าขัดเงา: หน้าแปลนรองรับปะเก็นจะระบุด้วยความหยาบ โดยทั่วไปคือ 125 ถึง 250 Ra สำหรับหน้ายก และหน้าแปลนขัดเงาจะเรียบเกินไปสำหรับปะเก็นแผ่นส่วนใหญ่ เนื่องจากปะเก็นอาจถูกดันออกภายใต้แรงสลักเกลียว
หมายเหตุการสั่งซื้อ
เขียนมาตรฐานพร้อมระดับแรงดัน, DN พร้อมตารางท่อ, ประเภทหน้าแปลนพร้อมความหยาบ, วงแหวนสลักเกลียวพร้อมจำนวนรูและเส้นผ่านศูนย์กลาง, เกรดพร้อมระดับรายงาน, และรุ่นของแบบหากขนาดถูกปรับแต่ง ขอ UT และรายงาน EN 10204 3.1 ในใบสั่งซื้อ แทนที่จะพึ่งพาแถวการตรวจสอบ และขอให้ประทับหรือติดป้ายหมายเลขความร้อนเพื่อให้สามารถติดตามหน้าแปลนกลับไปยังการตีขึ้นรูปได้

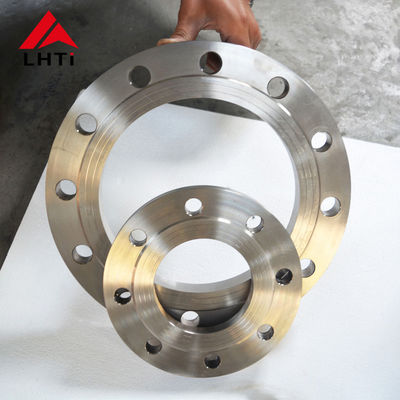

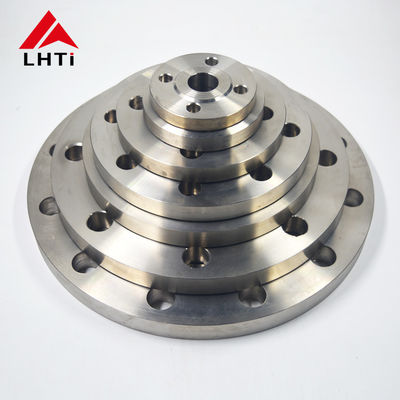

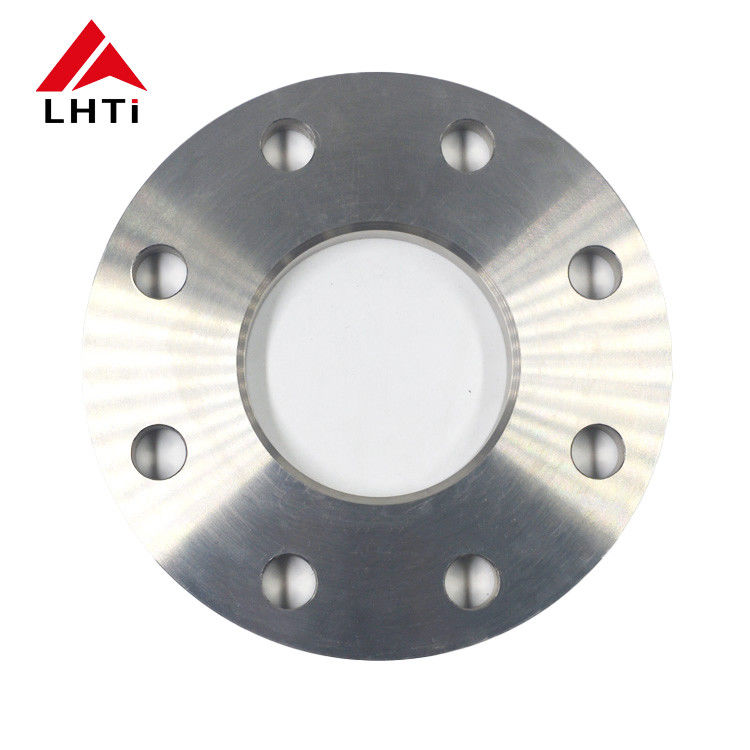

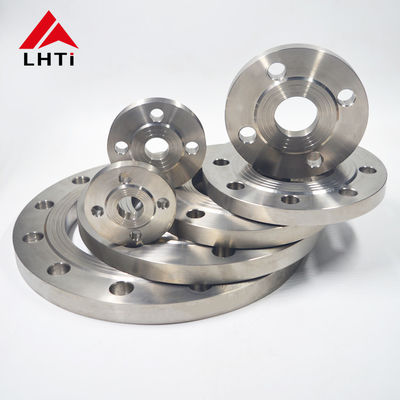

รูปภาพสินค้า
