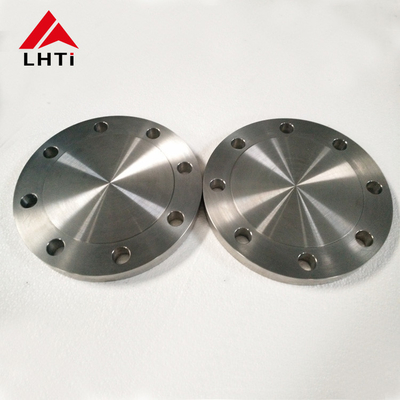

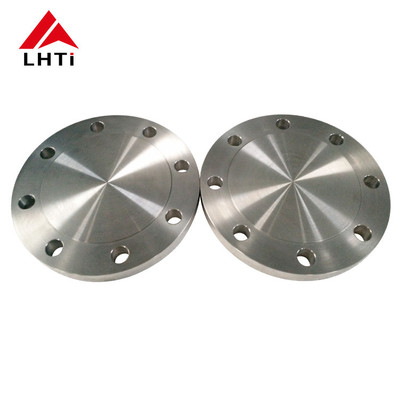

หน้าแปลนตาบอดไทเทเนียมในคลาส 150 และ PN160

หน้าแปลนปิดคือส่วนที่เปลี่ยนปลายท่อให้เป็นภาชนะปิด ดังนั้นจึงเป็นหน้าแปลนเดียวในข้อต่อที่รับแรงดันเต็มที่ผ่านแผ่นดิสก์ทึบโดยไม่มีรูเพื่อระบายออก นั่นคือเหตุผลที่ความหนาและคลาสมีความสำคัญมากกว่าการตกแต่งผิว และเหตุผลที่หน้าเพจที่ระบุระบบแรงดันที่ไม่เกี่ยวข้องกันสองระบบในชื่อเรื่องเดียวจำเป็นต้องอ่านก่อนที่จะเสนอราคา

ชื่อเรื่องของหน้านี้จัดคลาส 150 และ PN160 ไว้เคียงข้างกัน นั่นไม่ใช่ชื่อสองชื่อสำหรับการให้คะแนนเดียว คลาส 150 ใน ASME B16.5 ใกล้เคียงกับ PN20 ในขณะที่ PN160 ในระบบ EN ใกล้เคียงกับคลาส 900 ตัวถังปิดเดี่ยวไม่สามารถเป็นทั้งสองอย่างได้ และผู้ซื้อที่สั่งซื้อตามชื่อเรื่องโดยไม่เลือกอย่างใดอย่างหนึ่งจะได้รับสิ่งที่โรงงานตัดสินใจผลิต

ช่องว่างไม่ใช่ความแตกต่างของการปัดเศษ หน้าแปลนปิดคลาส 150 เป็นแผ่นดิสก์ที่ค่อนข้างบางพร้อมโหลดโบลต์ต่ำ ในขณะที่หน้าแปลนปิด PN160 เป็นชิ้นส่วนตีขึ้นรูปหนักพร้อมแกนลึกและวงแหวนโบลต์ที่ใหญ่กว่ามาก ทั้งสองไม่สามารถใช้แทนกันได้บนหน้าแปลน และปะเก็นที่เหมาะกับอันหนึ่งจะไม่เข้าที่กับอีกอันหนึ่ง เนื่องจากความสูงของหน้ายกและวงแหวนโบลต์แตกต่างกัน

ตารางด้านบนเป็นแนวทางในการอ่านสองระบบร่วมกัน ไม่ใช่ตารางการแปลง แรงดันที่เท่ากันที่บรรยากาศไม่ได้ทำให้หน้าแปลนสองอันสามารถใช้แทนกันได้ เนื่องจากรูปแบบโบลต์ ขนาดหน้าแปลน และปะเก็นถูกกำหนดโดยมาตรฐาน ไม่ใช่โดยการให้คะแนนบาร์ เมื่อสายถูกออกแบบตาม DIN PN ให้สั่งปิดตาม PN นั้นและขนาดหน้าแปลน EN

คำอธิบายในหน้านี้เริ่มต้นด้วยการเรียกผลิตภัณฑ์ว่าเป็นหน้าแปลน SO ไทเทเนียม จากนั้นอธิบายว่าเป็นหน้าแปลนปิดประเภทหนึ่งที่ใช้ปิดระบบท่อ ทั้งสองเป็นรายการที่แตกต่างกัน หน้าแปลนสลิปออนมีรู สอดเข้ากับท่อ และเชื่อมทั้งสองด้าน หน้าแปลนปิดไม่มีรูเลย และขันโบลต์ปิดปลาย

ข้อผิดพลาดนี้ไม่เป็นอันตราย เพราะทั้งสองรับภาระที่แตกต่างกัน หน้าแปลนสลิปออนอาศัยการเชื่อมฟิลเล็ตสองครั้งและเป็นรูปแบบหน้าแปลนที่อ่อนแอที่สุดในกลุ่มหน้าแปลนทั่วไปในสภาวะล้า หน้าแปลนปิดอาศัยความหนาของแผ่นดิสก์และการตั้งค่าโบลต์ล่วงหน้า ผู้ซื้อที่ส่งคำอธิบายนี้ไปยังโรงงานเครื่องจักรอาจได้รับหน้าแปลนที่มีรูซึ่งไม่สามารถปิดอะไรได้

แผ่นดิสก์ของหน้าแปลนปิดรับแรงดันเต็มที่ทั่วทั้งรู และความหนาจะเพิ่มขึ้นตามกำลังสองของเส้นผ่านศูนย์กลางที่ไม่มีการรองรับและตามรากที่สองของแรงดัน นอกจากนี้ยังต้องรับภาระการตั้งปะเก็น ซึ่งถูกใช้โดยโบลต์รอบขอบและทำให้แผ่นดิสก์งอที่ขอบ นั่นคือเหตุผลที่หน้าแปลนปิดมักจะเป็นหน้าแปลนเดี่ยวที่หนักที่สุดในสาย

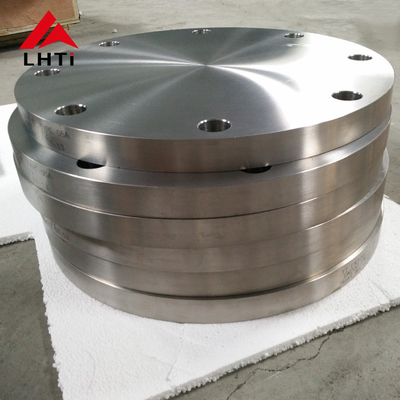

บนไทเทเนียม สิ่งนี้แสดงให้เห็นในการจัดการมากเท่ากับความแข็งแรง หน้าแปลนปิด CP Gr2 ที่มีเส้นผ่านศูนย์กลางใหญ่จะหนา เบา และแข็งแรงพอที่จะยกด้วยมือได้ลำบาก และรูโบลต์เป็นส่วนที่เสียหายบ่อยที่สุดในการขนส่ง เนื่องจากหน้าแปลนไทเทเนียมจะบุบได้ง่ายกว่าเหล็ก และรูที่มีครีบจะเปลี่ยนการตั้งค่าโบลต์ล่วงหน้า

ช่องทางการเชื่อมต่อบนหน้านี้ระบุว่าเป็นการเชื่อม หน้าแปลนปิดไม่ได้เชื่อมกับอะไร มันถูกขันโบลต์เข้ากับหน้าแปลนที่เข้าคู่กันโดยมีปะเก็นอยู่ระหว่างหน้าแปลน สิ่งที่ถูกเชื่อมคือหน้าแปลนที่เข้าคู่กัน หรือปลายท่อที่รองรับ หน้าแปลนปิดที่เชื่อมคือฝาปิด ซึ่งเป็นผลิตภัณฑ์ที่แตกต่างกันโดยไม่มีข้อต่อแบบขันโบลต์เลย

ความแตกต่างนี้มีความสำคัญต่อใบรับรอง เนื่องจากข้อต่อแบบขันโบลต์ไม่มีขั้นตอนการเชื่อมและไม่มีคุณสมบัติของช่างเชื่อมรองรับ ในขณะที่ปลายที่เชื่อมมี หากข้อกำหนดคือการปิดที่จะถูกตัดออกและเชื่อมใหม่ระหว่างการหมุนเวียน รายการนั้นคือฝาปิดหรือสเปด ไม่ใช่หน้าแปลนปิด

ช่องกระบวนการเสนอการหล่อ การตีขึ้นรูป และการตัดเฉือนราวกับว่าสามารถใช้แทนกันได้ พวกมันไม่สามารถใช้แทนกันได้เมื่อมีการระบุ ASME B16.5: มาตรฐานนั้นต้องการผลิตภัณฑ์ที่ตีขึ้นรูปหรือแผ่น ดังนั้นการหล่อจึงไม่สามารถรับรองตามมาตรฐานนั้นได้ การหล่อไทเทเนียมอยู่ใน ASTM B367 และการตีขึ้นรูปไทเทเนียมอยู่ใน ASTM B381 และใบรับรองควรระบุอันที่ใช้

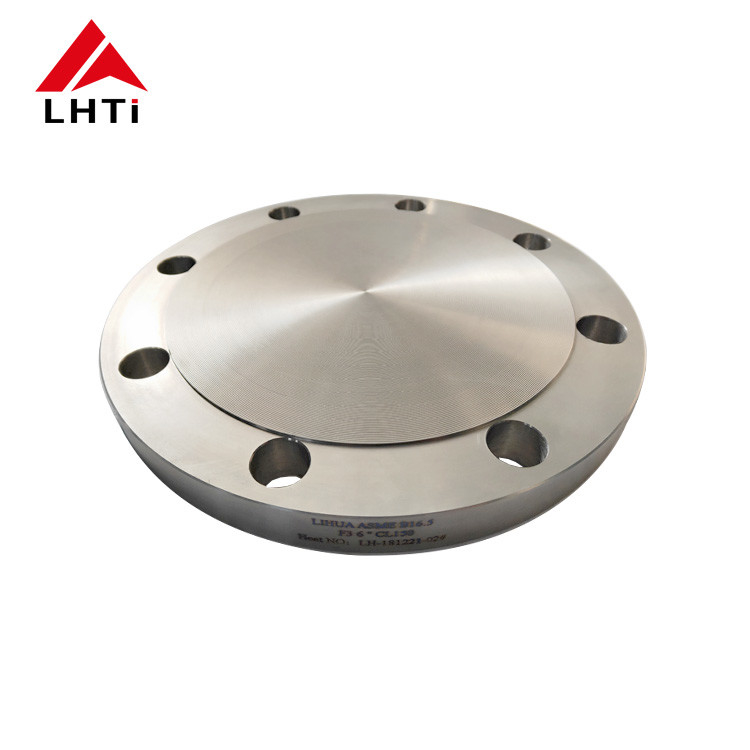

ช่องใบรับรองแสดงรายการ ISO, CE และ API ร่วมกัน สิ่งเหล่านี้คือการอนุมัติระบบและผลิตภัณฑ์ที่โรงงานมี ไม่ใช่หลักฐานเกี่ยวกับความร้อนของวัสดุเฉพาะ สำหรับชิ้นส่วนแรงดัน ให้ขอรายงานการทดสอบวัสดุตาม EN 10204 3.1 พร้อมหมายเลขความร้อน องค์ประกอบทางเคมี และผลการทดสอบทางกลในแผ่นเดียวกับเครื่องหมายหน้าแปลน

ขนาดเขียนว่าปรับแต่ง ดังนั้นคำสั่งซื้อต้องมีหมายเลข สำหรับหน้าแปลนปิด B16.5 ช่วงคือ NPS 1/2 ถึง NPS 24 ขนาดที่ใหญ่ขึ้นจะย้ายไปที่ B16.47 ซีรีส์ A หรือ B และเหล่านั้นมีวงแหวนโบลต์และตารางความหนาของตัวเอง ระบุ NPS หรือ DN, คลาสหรือ PN, หน้าแปลน, ประเภทปะเก็น และเกรด และถือว่าขนาดใดก็ตามที่ไม่มีห้ารายการนี้ว่าไม่ได้เสนอราคา

เกรดไม่ได้ระบุไว้ในหน้าเลย Gr2 เป็นค่าเริ่มต้นสำหรับหน้าแปลนปิดเนื่องจากตีขึ้นรูปได้ดีและมีความเหนียวเพียงพอที่จะรองรับปะเก็นโดยไม่แตกที่รูโบลต์ Gr7 เป็นตัวเลือกเมื่อด้านปลายน้ำสัมผัสกับคลอไรด์ Gr5 ใช้เมื่อแผ่นดิสก์บางและแรงดันสูง Gr1 นิ่มเกินไปสำหรับข้อต่อแบบขันโบลต์ที่เส้นผ่านศูนย์กลางใหญ่ เนื่องจากโหลดโบลต์จะทำให้หน้าแปลนเสียรูป
