| ชื่อแบรนด์: | LH-Ti |
| เลขรุ่น: | แอลเอช-บีแอล |
| ขั้นต่ำ: | 1 ชิ้น |
| ราคา: | US dollar $30/pc--US dollar $80/pc |
| เงื่อนไขการจ่ายเงิน: | L/C,T/T,เวสเทิร์นยูเนี่ยน |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |
หน้าแปลนไทเทเนียมแบบเกลียวสำหรับการเชื่อมต่อบ่อ
หน้าแปลนแบบเกลียวถูกเลือกด้วยเหตุผลเดียว: ช่วยให้สามารถเปิดท่อได้โดยไม่ต้องเชื่อมและไม่ต้องมีใบอนุญาตทำงานที่ต้องใช้ความร้อน นั่นคือเหตุผลที่หน้าแปลนนี้ถูกระบุผิดมากที่สุดในชุดไทเทเนียม เนื่องจากเกลียว หน้าแปลน และระดับแรงดันทั้งหมดต้องตรงกันก่อนที่ข้อต่อจะยึดได้ หน้านี้จะอธิบายถึงลักษณะการทำงานของรูปแบบเกลียว สิ่งที่สามารถและไม่สามารถรับรองได้ และตำแหน่งที่คำว่าบ่อในหัวข้อเปลี่ยนกฎ
สองประเภทในหน้าเดียว: แบบเกลียวและแบบคอยาวเชื่อม
บล็อกคุณลักษณะในหน้านี้ระบุประเภทเป็นหน้าแปลนแบบเกลียว และหน้าซีลเป็น RF คำอธิบายด้านบนข้อกำหนดจะกล่าวถึงหน้าแปลนคอยาวเชื่อมที่ผลิตตามสั่ง กลึงจากแท่งหรือบิลเล็ต หรือคว้านจากแกนกลาง นั่นคือผลิตภัณฑ์ที่แตกต่างกันสองชนิด และผู้ซื้อที่อ่านเพียงครึ่งหน้าอาจสั่งผิด
ความแตกต่างเป็นโครงสร้าง ไม่ใช่ความสวยงาม หน้าแปลนแบบเกลียวมีรูเกลียวและไม่มีดุม จึงซีลที่เกลียวด้วยสารซีลและไม่มีการเชื่อม หน้าแปลนคอยาวเชื่อมมีรูเรียบ ดุมเรียว และเชื่อมติดกับท่อ จึงซีลด้วยปะเก็น และระดับการรับแรงขึ้นอยู่กับการเชื่อม หากข้อกำหนดเป็นทางออกของบ่อ รูปแบบการเชื่อมต่อจะถูกกำหนดโดยมาตรฐานอุปกรณ์ ไม่ใช่โดยแค็ตตาล็อกหน้าแปลน และแบบควรระบุว่าต้องการแบบใด
การเข้าเกลียวเป็นตัวกำหนดระดับการรับแรง
เกลียว NPT จะเรียวที่ 1 ใน 16 ของเส้นผ่านศูนย์กลาง และข้อต่อจะเกิดจากการแทรกระหว่างยอดและร่องเมื่อใส่ท่อ การเข้าเกลียวเต็ม 5-6 รอบเป็นเป้าหมายที่ใช้งานได้จริงสำหรับข้อต่อที่แข็งแรงบนไทเทเนียม จำนวนเกลียวที่น้อยลงหมายถึงภาระจะตกบนเกลียวไม่กี่รอบ และโลหะผสมที่อ่อนนุ่มจะเสียรูปก่อนท่อ
ข้อต่อแบบเกลียวยังจำกัดโดยผนังท่อ ไม่ใช่โดยหน้าแปลน หน้าแปลนแบบเกลียว Class 900 ที่ขันเข้ากับท่อ Schedule 10 คือหน้าแปลน Class 900 บนผนังบาง และชุดประกอบจะถูกจัดระดับตามส่วนที่อ่อนแอที่สุด ไทเทเนียมทำให้สิ่งนี้แย่ลงในทิศทางหนึ่งและดีขึ้นในอีกทิศทางหนึ่ง: โลหะผสมทนต่อคลอไรด์ที่จะทำให้เกลียวเหล็กเป็นรู แต่จะติดขัดได้ง่าย ดังนั้นเกลียวไทเทเนียมกับไทเทเนียมที่แห้งอาจติดขัดในการประกอบครั้งแรกและไม่สามารถถอดออกได้อีกเลย
| รูปแบบ | วิธีการเชื่อมต่อ | หน้าแปลนและซีล | ระดับการรับแรงทั่วไป | จุดที่เกิดความเสียหาย |
|---|---|---|---|---|
| แบบเกลียว, NPT | ท่อขันเข้ากับรูเกลียว | สารซีลเกลียว, ไม่มีปะเก็น | Class 150 ถึง 600 | การสั่นสะเทือนทำให้ข้อต่อหลวม |
| แบบเกลียว, BSPP | เกลียวขนานพร้อมไหล่ | แหวนรองแบบยึดติดที่ไหล่ | PN10 ถึง PN16 | ความเสียหายที่ไหล่ทำให้เกิดการรั่วไหล |
| คอยาวเชื่อม | ท่อชนกับดุมยาว, เชื่อม | ปะเก็น RF หรือ RTJ | Class 300 ถึง 2500 | รูดุมต้องตรงกับ ID ท่อ |
| คอเชื่อม | ท่อชนกับดุมเรียว, เชื่อม | ปะเก็น RF หรือ RTJ | Class 150 ถึง 2500 | ข้อบกพร่องที่รากของการเชื่อม |
| แบบปิด | ไม่มีรู, ปิดหัวฉีด | ปะเก็น RF หรือ RTJ | Class 150 ถึง 2500 | เกรดโบลต์ผิด |
สำหรับคำถามเกี่ยวกับหน้าแปลน RF เป็นค่าเริ่มต้นที่สมเหตุสมผลสำหรับหน้าแปลนแบบเกลียว เนื่องจากปะเก็นจะอยู่ภายในวงกลมโบลต์และเกลียวจะทำการซีล RTJ คือหน้าแปลนที่อุปกรณ์บ่อคาดหวัง และร่องแหวนรูปวงแหวนไม่สามารถตัดเข้าไปในหน้าแปลนแบบเกลียวที่มีความหนาเท่ากันได้โดยไม่ต้องตรวจสอบผนังที่เหลือ ดังนั้น RTJ บวกแบบเกลียวควรได้รับการปฏิบัติเป็นการออกแบบพิเศษ แทนที่จะเป็นตัวเลือกจากแค็ตตาล็อก
บริการบ่อไม่ใช่บริการ B16.5
หัวข้อระบุว่าบ่อ และคำนั้นจะย้ายผลิตภัณฑ์ไปยังตระกูลมาตรฐานที่แตกต่างกัน อุปกรณ์บ่อและต้นคริสต์มาสผลิตตามมาตรฐาน API 6A และ 6B โดยมีระดับแรงดันตั้งแต่ 2000 ถึง 20000 psi หน้าแหวนรูปวงแหวน และระดับอุณหภูมิที่ต้องระบุ ASME B16.5 สิ้นสุดที่ Class 2500 และครอบคลุมหน้าแปลนสำหรับท่อ ไม่ใช่อุปกรณ์ควบคุมแรงดัน
เอกสารทั้งสองยังมีความเห็นไม่ตรงกันเรื่องอุณหภูมิ บล็อกข้อกำหนดในหน้านี้ระบุช่วงการทำงานตั้งแต่ -60 ถึง 250 C ซึ่งเหมาะสำหรับหน้าแปลนท่อ B16.5 ในขณะที่ชุดประกอบบ่อโดยทั่วไปจะถูกจัดอันดับในช่วงที่แคบกว่า จากนั้นจะลดระดับลงสำหรับการใช้งานจริง ดังนั้นหน้าแปลนที่สั่งสำหรับบ่อควรถูกเสนอราคาตามมาตรฐานอุปกรณ์และเงื่อนไขการใช้งาน ไม่ใช่ตามบรรทัดอุณหภูมิจากแค็ตตาล็อก
มาตรฐานใดสามารถรับรองอะไรได้บ้าง
ASME B16.5 ครอบคลุมหน้าแปลนแบบเกลียวตั้งแต่ NPS 1/2 ถึง NPS 24 และต้องการการตีขึ้นรูปหรือแผ่น ดังนั้นตัวถังที่หล่อจึงไม่สามารถรับรองได้ นั่นมีความสำคัญที่นี่เนื่องจากฟิลด์เทคนิคในหน้านี้อ่านว่าการตีขึ้นรูป ซึ่งไม่ใช่กระบวนการ หน้าแปลนไทเทเนียมจะเป็นการตีขึ้นรูปตาม ASTM B381 หรือการหล่อตาม ASTM B367 และใบรับรองจะระบุว่าเป็นแบบใด ผู้ซื้อที่ต้องการ B16.5 ควรขอ B381
หมายเลข DIN ในคำอธิบายก็ต้องอ่านด้วย DIN 2630 ถึง 2633 เป็นหน้าแปลนคอเชื่อมสำหรับ PN6 ถึง PN40 ดังนั้นจึงไม่สามารถอธิบายหน้าแปลนแบบเกลียวได้ หน้าแปลนแบบเกลียว DIN คือ DIN 2566 ซึ่งอยู่ที่ PN10 การแสดงทั้งสองตระกูลภายใต้ฟิลด์มาตรฐานเดียวกันเป็นเรื่องปกติในหน้าผู้จำหน่ายและไม่เป็นอันตรายในฐานะรายการความสามารถ แต่ไม่ใช่ข้อกำหนดสำหรับรายการใดรายการหนึ่ง
| NPS | DN | จำนวนเกลียวต่อนิ้ว, NPT | การใช้งานไทเทเนียมทั่วไป | หมายเหตุ |
|---|---|---|---|---|
| 1/2 | 15 | 14 | ท่อเครื่องมือและท่อตัวอย่าง | รูสต็อกที่เล็กที่สุด |
| 3/4 | 20 | 14 | ท่อเกจและท่อระบาย | TPI เดียวกันกับ 1/2 |
| 1 | 25 | 11.5 | ท่อสาธารณูปโภคและท่อน้ำ | ขนาดแรกที่มี 11.5 TPI |
| 1 1/2 | 40 | 11.5 | ท่อระบายปั๊มและเครื่องแลกเปลี่ยน | พบได้ทั่วไปในคลอไรด์ |
| 2 | 50 | 11.5 | ท่อกระบวนการขนาดเล็ก | ขนาดเกลียวที่เสนอราคามากที่สุด |
| 3 | 80 | 8 | หัวฉีดถังและภาชนะ | ขันด้วยมือบวกหนึ่งรอบ |
| 4 | 100 | 8 | แขนงสาธารณูปโภคขนาดใหญ่ | ขนาดใหญ่กว่า 4 นิ้ว ใช้การเชื่อม |
หมายเหตุการสั่งซื้อ
ระบุรูปแบบการเชื่อมต่อก่อน จากนั้นระบุประเภทและขนาดเกลียว หน้าแปลน ระดับแรงดัน และมาตรฐาน ประเภทเกลียวเป็นรายการที่มักถูกละเลยมากที่สุด: NPT และ BSPP มีรูปแบบเกลียวและวิธีการซีลที่แตกต่างกัน และหน้าแปลนที่ต๊าป BSPP จะไม่รับหัวนม NPT แม้ว่าขนาดที่ระบุจะตรงกันก็ตาม
ฟิลด์ขนาดในหน้านี้ไม่ตรงกันในลักษณะที่ควรแก้ไขก่อนสั่งซื้อ บล็อกคุณลักษณะให้ NPS 1/2 ถึง NPS 24 ควบคู่ไปกับ DN 10 ถึง DN 2000 แต่ NPS 24 คือ DN 600 ดังนั้นทั้งสองส่วนจึงอธิบายช่วงที่แตกต่างกัน ตัวเลข DN 2000 จะใกล้เคียงกับ NPS 80 และเป็นของแบบที่ผลิตขึ้นหรือแบบพิเศษ สั่งซื้อภายใน NPS 1/2 ถึง 24 สำหรับหน้าแปลน B16.5 และถือว่าสิ่งที่ใหญ่กว่านั้นเป็นรายการที่ควบคุมด้วยแบบ
แรงดันถูกเขียนไว้ในหน้าในสองระบบ Class 150 ถึง 2500 และ PN6 ถึง PN64 โดยมีหมายเหตุ 0.6 ถึง 32 MPa ที่อื่น สิ่งเหล่านี้ไม่ตรงกัน: 32 MPa ประมาณ PN320 ซึ่งสูงกว่า PN64 และอยู่นอกช่วงคลาส B16.5 สำหรับขนาดส่วนใหญ่ เสนอราคาหนึ่งระบบ และหากเป็นท่อ DIN ให้เสนอราคา PN แทนตัวเลขเมกะปาสคาล
สุดท้าย เกรด บล็อกคุณลักษณะเสนอ Gr1, Gr2, Gr5, Gr7 และ Gr12 คำอธิบายแสดงรายการ Gr1 และ Gr2 และบรรทัดเกรดเพิ่ม Gr4 Gr1 และ Gr2 เป็นค่าเริ่มต้นที่สมเหตุสมผลสำหรับหน้าแปลนแบบเกลียว เนื่องจากรูที่ต๊าปในเกรด CP ที่อ่อนนุ่มจะตัดได้สะอาดและไม่แข็งตัวเร็วเท่า Gr5 Gr7 เป็นตัวเลือกเมื่อท่อมีคลอไรด์และเกลียวจะเปียก และ Gr5 ควรสงวนไว้สำหรับกรณีที่ตัวหน้าแปลนเองเป็นส่วนประกอบโครงสร้างของการประกอบ

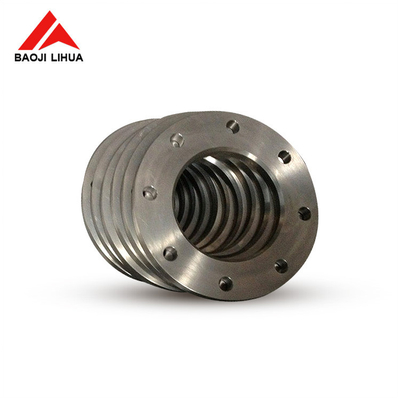

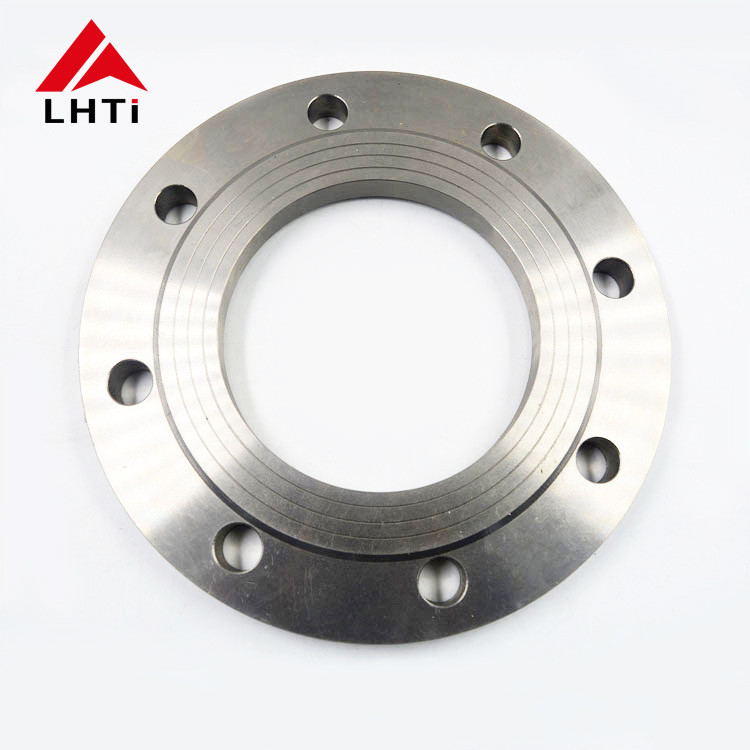

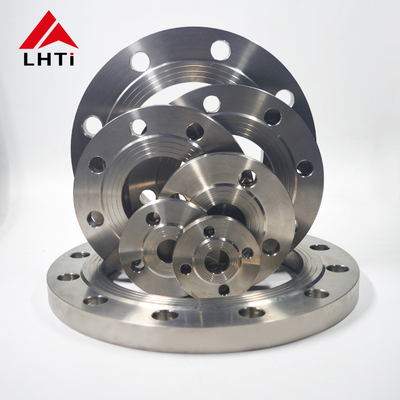

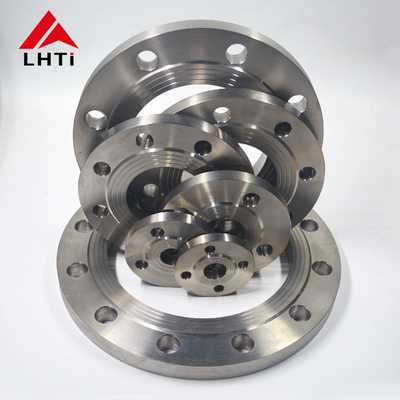

รูปภาพสินค้า
