| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | แท่งไทเทเนียม |
| ขั้นต่ำ: | 30 กก |
| ราคา: | $20.00~$30.00/kg |
| เงื่อนไขการจ่ายเงิน: | T/T, , L/C, Western Union, Paypal |
| ความสามารถในการจําหน่าย: | 300,000 กก. ต่อเดือน |
แกนไทเทเนียมสำหรับใช้ทางการแพทย์: รายการเกรดและการโก่งตัว
แกนไม่ใช่แท่งที่มีป้ายกำกับต่างกัน คำสั่งซื้อแท่งจะตัดสินจากส่วนประกอบ เส้นผ่านศูนย์กลาง และความยาว คำสั่งซื้อแกนจะตัดสินจากความตรงของการหมุน ความเที่ยงตรงของการหมุน และปริมาณวัสดุที่เหลือสำหรับการตัดแต่งขั้นสุดท้าย หน้านี้ครอบคลุมรายการเกรดที่พิมพ์ในหัวข้อ เกรดต่างๆ ที่อธิบายไว้ในเนื้อหา และตัวเลขทางเรขาคณิตที่ตัดสินว่าแกนไทเทเนียมใช้งานได้ในเครื่องมือแพทย์หรือไม่
แกน แท่ง และบาร์ เป็นคำสั่งซื้อที่แตกต่างกันสามแบบ
บาร์ Gr5 เดียวกันสามารถออกจากโรงงานในฐานะบาร์ ขายเป็นแท่ง และยอมรับเป็นแกนได้ เพราะคำศัพท์เหล่านี้อธิบายถึงการใช้งานมากกว่าการทดสอบ ในทางปฏิบัติ คำสั่งซื้อแกนจะเพิ่มข้อกำหนดสามประการ: ความตรงตลอดความยาว การโก่งตัวรอบแกนกลาง และพื้นผิวที่ไม่ก่อให้เกิดรอยแตกที่มุมโค้ง สิ่งเหล่านี้เป็นรายการทางเรขาคณิตและการตกแต่ง และเป็นสิ่งที่มักถูกมองข้ามเมื่อผู้ซื้อคัดลอกคำอธิบายบาร์
การเจียรเป็นส่วนที่ส่วนใหญ่จะกำหนดไว้ แกนที่เจียรแล้วมักจะผลิตจากบาร์ที่มีระยะเผื่อ 0.3 ถึง 0.5 มม. ต่อด้าน เจียรแบบไร้ศูนย์กลางระหว่างจุดศูนย์กลางเพื่อให้เส้นผ่านศูนย์กลางและการโก่งตัวได้รับการแก้ไขพร้อมกัน จากนั้นจึงตรวจสอบบนแท่น V ด้วยเกจวัดแบบหน้าปัดแทนการสัมผัสด้วยมือ บาร์ที่กลึงจะมีพื้นผิวที่ดีกว่าบาร์ที่รีด แต่จะตามความโค้งของวัสดุ ดังนั้นบาร์ที่งอจะทำให้แกนที่งอ แม้ว่าการตกแต่งจะดูดีเพียงใดก็ตาม
รายการเกรดในหัวข้อและเกรดในเนื้อหา
หัวข้อของหน้านี้แสดงรายการ Gr1, Gr2, Gr3, Gr4, Gr5, Gr12 และ Gr7 คำอธิบายด้านล่างจะกล่าวถึง Grade 6 Ti-5Al-2.5Sn โดยอ้างอิงอุณหภูมิใช้งานที่ 480 C ความแข็งแรงปานกลาง การเชื่อมที่ดี และไม่มีการตอบสนองต่อการอบชุบด้วยความร้อน ตารางส่วนประกอบและแรงดึงด้านล่างจะมีคอลัมน์สำหรับ Gr1, Gr2, Gr5, Gr7 และ Gr12 เท่านั้น Grade 6 ไม่มีคอลัมน์ในตารางใดๆ
Grade 6 เป็นอัลลอยด์ใกล้เคียงอัลฟา และคำอธิบายถูกต้อง แต่ไม่ใช่ส่วนหนึ่งของช่วงสต็อกที่หน้านี้สามารถอ้างอิงจากตารางได้ การอ่านที่ปลอดภัยคือเนื้อหาถูกสืบทอดมาและตารางคือข้อเสนอ ดังนั้นคำสั่งซื้อที่ระบุเพียงว่า 'ตามหน้าของคุณ' จึงมีความกำกวม และเกรดที่เขียนบนใบรับรองโรงงานเป็นเกรดเดียวที่ผู้ซื้อจะได้รับจริง
| เกรด | แรงดึง / แรงคราก, MPa | การยืดตัว | เหมาะสำหรับแกน | ข้อควรระวัง |
|---|---|---|---|---|
| Gr1 | 240 / 138 | 24% | แกนขึ้นรูปหรือแกนโค้ง โหลดต่ำ | อ่อนเกินไปสำหรับเพลาเจียร |
| Gr2 | 345 / 275 | 20% | แกนเครื่องมือทั่วไป | การติดขัดกับที่นั่งที่อ่อนนุ่ม |
| Gr5 | 895 / 828 | 10% | แกนโหลดสูง ส่วนเล็ก | ควบคุมเศษได้ไม่ดีเมื่อกลึง |
| Gr7 | 345 / 275 | 20% | แกนด้านคลอไรด์หรือกรด | ความแข็งแรงเท่ากับ Gr2 ราคาแพงกว่า |
| Gr12 | 438 / 345 | 18% | แกนบริการกรดรีดิวซิ่ง ร้อน | ไม่ใช่คำตอบสำหรับคลอไรด์ |
| Gr6, Ti-5Al-2.5Sn | 860 / 795 โดยทั่วไป | 10% โดยทั่วไป | บริการ 480 C, ชุดประกอบเชื่อม | ไม่มีคอลัมน์ในตารางหน้านี้ |
Gr7 ในหัวข้อเขียนด้วยจุดเต็ม Gr.7 เป็นเกรดเดียวกับ Gr7 ซึ่งเป็นส่วนประกอบของ Gr2 ที่เติมแพลเลเดียม 0.12 ถึง 0.25 เปอร์เซ็นต์ มีแรงดึง 345 MPa และแรงคราก 275 MPa เท่ากับ Gr2 ดังนั้นจึงให้ความต้านทานการกัดกร่อนเท่านั้น นักออกแบบที่ระบุ Gr7 โดยคาดหวังความแข็งแรงที่มากขึ้นได้อ่านตารางผิด
การใช้งานทางการแพทย์และใบรับรองเบื้องหลัง
คำว่า 'ทางการแพทย์' ในชื่อผลิตภัณฑ์ไม่มีการทดสอบรองรับ แกนไทเทเนียมที่ขับเคลื่อนเครื่องมือผ่าตัด นำทางการเจาะ หรือเป็นส่วนหนึ่งของหัวจับทันตกรรมจะอยู่นอกร่างกาย และสามารถผลิตจากบาร์อุตสาหกรรม B348 ได้อย่างถูกต้อง แกนที่ฝัง หรือที่รับน้ำหนักภายในร่างกาย ต้องการ F67 สำหรับเกรด CP Gr1 ถึง Gr4 หรือ F136 สำหรับเกรด 23 ELI และเอกสารทั้งสองนี้ไม่สามารถรับรองบาร์ Gr5 ธรรมดาได้
รายการมาตรฐานในหน้านี้ระบุ B348, F67, F136 และ AMS 4928 ร่วมกัน รายการนั้นอธิบายสิ่งที่โรงงานสามารถทำงานได้ ไม่ใช่สิ่งที่บาร์แต่ละชิ้นจะได้รับการรับรอง ผู้ซื้อควรร้องขอให้ใบรับรองระบุมาตรฐานหนึ่งรายการและเกรดหนึ่งรายการในบรรทัดเดียวกัน และไม่ควรยอมรับเอกสารที่แสดงรายการมาตรฐานสี่รายการและปล่อยให้เกรดถูกตีความ
ความตรง การโก่งตัว และระยะเผื่อการตัดแต่ง
ความตรงจะระบุเป็นการเบี่ยงเบนตลอดความยาว โดยทั่วไปคือ มิลลิเมตรต่อเมตร และวัดบนแท่นวางโดยรองรับบาร์ที่สองจุด การโก่งตัวจะระบุเป็นค่าอ่านรวมของเกจวัดรอบแกนกลาง และจะมีความหมายก็ต่อเมื่อแกนได้รับการตัดแต่งระหว่างจุดศูนย์กลาง ตัวเลขทั้งสองไม่สามารถใช้แทนกันได้ และซัพพลายเออร์ที่ระบุตัวเลขหนึ่งเมื่อแบบขออีกตัวหนึ่งไม่ได้ตอบคำถาม
ความยาวมีความสำคัญเพราะแกนที่ยาวและบางจะโก่งตัวภายใต้แรงตัดของตัวเอง กฎที่ใช้ได้คือให้ความยาวที่ไม่ได้รองรับน้อยกว่าประมาณหกเท่าของเส้นผ่านศูนย์กลางสำหรับการตัดแต่งขั้นสุดท้ายบนไทเทเนียม และใช้ตัวรองรับแบบเคลื่อนที่เกินกว่านั้น ไทเทเนียมจะแข็งตัวที่พื้นผิว ดังนั้นการตัดที่เสียดสีแทนการตัดจะเพิ่มความแข็งของชั้นที่การตัดครั้งต่อไปต้องเอาออก
| รายการที่ต้องระบุ | สิ่งที่ต้องเขียน | ค่าเริ่มต้นทั่วไป | หากละเว้น | ตรวจสอบโดย |
|---|---|---|---|---|
| เกรด | Gr2 ถึง B348 | รายการเกรดหน้า | โรงงานเลือกเกรด | ใบรับรองและ PMI |
| ความคลาดเคลื่อนของเส้นผ่านศูนย์กลาง | h9 บน 20 มม. | ย่านเชิงพาณิชย์ | สูญเสียการพอดีของแบริ่ง | ไมโครมิเตอร์, สามจุด |
| ความตรง | 0.5 มม. ต่อเมตร | ไม่ได้ระบุ | บาร์จะไม่หมุนตรง | แท่นวางและเกจวัดหน้าปัด |
| การโก่งตัวหลังการเจียร | TIR 0.05 มม. | ไม่ได้ระบุ | การสั่นสะเทือนที่ความเร็ว | แท่น V, เกจวัดหน้าปัด |
| ความยาวและการตัดปลาย | 500 ถึง 6000 มม., ตัดตรง | ความยาวโรงงาน | เศษจากการตัดใหม่ | เทปและฉาก |
หมายเหตุการสั่งซื้อ
เขียนเกรดพร้อมมาตรฐาน เส้นผ่านศูนย์กลางพร้อมระดับความคลาดเคลื่อน ความตรงและการโก่งตัว ความยาวพร้อมการตัดปลาย สภาพ พื้นผิว และใบรับรอง บนหน้านี้ ช่วงสต็อกคือ 3 ถึง 350 มม. ในบล็อกคุณลักษณะ และ 0.8 ถึง 500 มม. ในบล็อกข้อกำหนด ให้ถือว่าอันแรกเป็นสิ่งที่เสนอจากสต็อก และอันที่สองเป็นความสามารถของโรงงาน และสั่งซื้อสิ่งใดก็ตามที่อยู่นอกช่วงสต็อกเป็นขนาดพิเศษ
บล็อกคุณลักษณะยังอธิบายวัสดุว่าเป็นไทเทเนียมบริสุทธิ์ ซึ่งเป็นจริงสำหรับ Gr1 และ Gr2 และไม่จริงสำหรับ Gr5, Gr7 และ Gr12 ซึ่งเป็นอัลลอยด์ และเปลี่ยนความหนาแน่นที่ใช้สำหรับน้ำหนัก: 4.51 กรัม/ซม.3 สำหรับเกรด CP เทียบกับ 4.43 สำหรับ Gr5 สำหรับแกนที่ขายตามน้ำหนัก ความแตกต่างมีน้อยในชิ้นเดียวและมองเห็นได้บนพาเลท ดังนั้นเกรดควรถูกกำหนดก่อนที่จะเสนอราคาน้ำหนัก

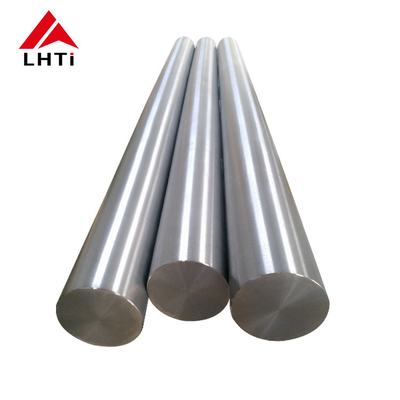

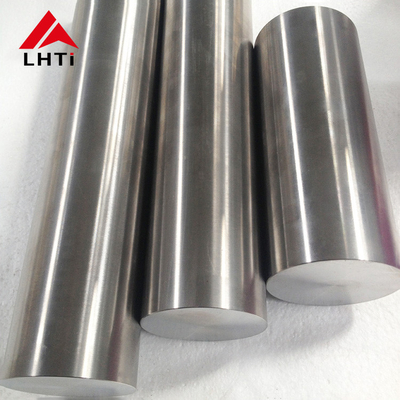

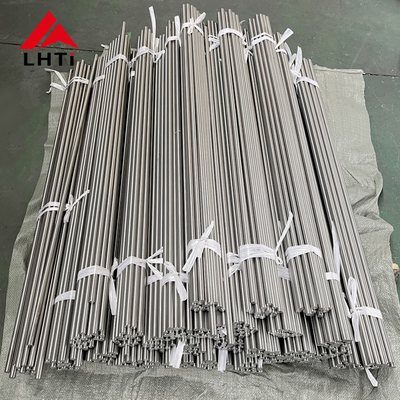

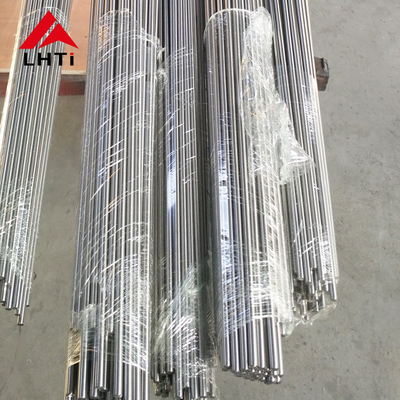

รูปภาพสินค้า
