| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | แท่งไทเทเนียม |
| ขั้นต่ำ: | 30 กก |
| ราคา: | $20.00~$30.00/kg |
| เงื่อนไขการจ่ายเงิน: | T/T, , L/C, Western Union, Paypal |
| ความสามารถในการจําหน่าย: | 300,000 กก. ต่อเดือน |
แท่งไทเทเนียม F136: มาตรฐาน เกรด และความยาวตัด
ASTM F136 เป็นมาตรฐานแท่งไทเทเนียมที่ถูกอ้างอิงมากที่สุดและเข้าใจน้อยที่สุด ครอบคลุมโลหะผสมเพียงชนิดเดียวในชั้นความสะอาดเพียงชั้นเดียว และมักถูกพิมพ์ควบคู่ไปกับรายการเกรดที่ไม่สามารถรับรองได้ หน้านี้จะอธิบายว่า F136 ครอบคลุมอะไรบ้าง เหตุใดส่วนต่อท้าย ELI จึงมีความสำคัญ วิธีการอ่านความขัดแย้งในชื่อหน้านี้ และความคลาดเคลื่อนของความยาวตัดส่งผลต่อสิ่งที่มาถึงเครื่องจักรจริงอย่างไร
F136 ครอบคลุมอะไรบ้างจริง ๆ
F136 เป็นมาตรฐานสำหรับ Ti-6Al-4V ELI แบบตีขึ้นรูปสำหรับอุปกรณ์ฝังในศัลยกรรม ELI ย่อมาจาก extra low interstitial และความแตกต่างที่สำคัญคือออกซิเจนสูงสุด 0.13 เปอร์เซ็นต์ เทียบกับ 0.20 เปอร์เซ็นต์สำหรับ Gr5 มาตรฐาน โดยมีเหล็ก 0.25 เทียบกับ 0.40 ความสะอาดนั้นทำให้ได้ความเหนียวและความทนทานต่อการแตกหักที่อุปกรณ์ฝังต้องการ ไม่ใช่การเคลือบ การอบชุบด้วยความร้อน หรือระดับการตรวจสอบ แต่เป็นชั้นเคมี
| มาตรฐาน | เกรดที่ครอบคลุม | ระดับออกซิเจน | แท่งที่รับรอง | ไม่สามารถรับรองได้ |
|---|---|---|---|---|
| ASTM B348 | Gr1 ถึง Gr5, 7, 12 และอื่น ๆ | 0.18 ถึง 0.40% | แท่งและบิลเล็ตอุตสาหกรรม | การใช้งานอุปกรณ์ฝัง |
| ASTM F67 | Gr1 ถึง Gr4, CP ไทเทเนียม | 0.18 ถึง 0.40% | แท่งและลวดทางการแพทย์ | Gr5 หรือ ELI |
| ASTM F136 | Ti-6Al-4V ELI, เกรด 23 | สูงสุด 0.13% | แท่งอุปกรณ์ฝัง | Gr2, Gr4, Gr5 ธรรมดา |
| AMS 4928 | Ti-6Al-4V | สูงสุด 0.20% | แท่งและลวดอากาศยาน | เกรด CP |
| ISO 5832-3 | Ti-6Al-4V แบบตีขึ้นรูปสำหรับศัลยกรรม | ELI และมาตรฐาน | สต็อกอุปกรณ์ฝัง | เกรด CP |
ผลลัพธ์ที่ใช้ได้จริงคือ F136 ใช้กับเกรด 23 เท่านั้น แท่ง Gr2 หรือ Gr4 ไม่สามารถรับรองตาม F136 ได้ แม้ว่าจะเป็นเกรดทางการแพทย์ก็ตาม เพราะเกรดเหล่านั้นครอบคลุมโดย F67 แท่ง Gr5 มาตรฐานก็ไม่สามารถรับรองตาม F136 ได้เช่นกัน เพราะไม่ใช่ ELI ใบรับรองใด ๆ ที่ดูเหมือนจะระบุเป็นอย่างอื่นถือเป็นข้อผิดพลาดด้านเอกสารที่ควรหยุดตรวจสอบที่ฝ่ายรับสินค้า
เหตุใดส่วนต่อท้าย ELI จึงมีราคาสูงกว่า
ออกซิเจนที่ต่ำกว่านั้นทำได้ยากกว่าและรักษายากกว่า ต้องเลือกฟองน้ำ ควบคุมการหลอม และทำความสะอาดพื้นผิวก่อนที่จะผลิตแท่งให้เสร็จสิ้น และแต่ละขั้นตอนเหล่านี้ล้วนเพิ่มต้นทุน สิ่งที่ผู้ซื้อได้รับคือแท่งที่มีแรงดึงขั้นต่ำ 860 MPa เทียบกับ 895 สำหรับ Gr5 มาตรฐาน: อ่อนแอกว่าเล็กน้อยตามใบรับรอง แต่มีความเหนียวมากกว่าอย่างเห็นได้ชัดในการใช้งาน มีพฤติกรรมการล้าที่ดีกว่าที่รอยบาก
การแลกเปลี่ยนนี้คือสิ่งที่อุปกรณ์ฝังหรือเครื่องมือทางการแพทย์ที่สำคัญต่อการล้าต้องการ เป็นการแลกเปลี่ยนที่ไม่ถูกต้องสำหรับตัวยึดหรือสลักเกลียว ที่ซึ่งความแข็งแรงที่สูงกว่าของ Gr5 มาตรฐานคือจุดประสงค์ และความเหนียวพิเศษไม่มีผู้ซื้อ
การอ่านชื่อหน้านี้เทียบกับข้อกำหนดของตัวเอง
ชื่อหน้านี้ระบุ F136 ควบคู่ไปกับ Gr2, Gr4 และ Gr5 บล็อกข้อกำหนดด้านล่างระบุ B348 และ AMS 4928 และบล็อกเกรดระบุ Gr5, Ti-6Al-4V และ Ti-6Al-4V ELI ข้อความทั้งสามนี้ไม่สามารถเป็นจริงทั้งหมดได้ในเวลาเดียวกัน และการแก้ไขนั้นตรงไปตรงมา: แท่งที่นำเสนอจริง ๆ ที่นี่คือวัสดุ Gr5 และ ELI, F136 ใช้กับส่วน ELI ของคำอธิบายนั้นเท่านั้น, B348 และ AMS 4928 เป็นเอกสารสำหรับอุตสาหกรรมและอากาศยาน และ Gr2 หรือ Gr4 จะต้องสั่งซื้อตาม F67
ดังนั้น ผู้ซื้อที่ต้องการแท่งเกรดอุปกรณ์ฝังควรสั่งซื้อเกรด 23 ตาม F136 และขอให้ใบรับรองระบุมาตรฐานและเกรดในบรรทัดเดียวกัน ผู้ซื้อที่ต้องการแท่งอุตสาหกรรมควรสั่งซื้อ Gr5 ตาม B348 หรือ AMS 4928 และไม่ต้องจ่ายสำหรับเคมี ELI ที่แอปพลิเคชันจะไม่ใช้
ความยาวตัด ความคลาดเคลื่อน และส่วนเผื่อตัด
หน้านี้ระบุความคลาดเคลื่อนความยาวคงที่ที่บวก 20 มม. และส่วนเผื่อตัด 5 มม. ต่อการตัด โดยมีความยาวสูงสุด 6000 มม. ตัวเลขสองตัวนี้เป็นตัวกำหนดจำนวนชิ้นที่ได้จากแท่งและว่าชิ้นสุดท้ายสามารถใช้งานได้หรือไม่ หากแบบสั่งงานต้องการสิบชิ้นที่ 500 มม. จากแท่ง 6000 มม. การคำนวณคือสิบชิ้นบวกเก้าครั้งตัด ไม่ใช่สิบครั้งตัด และการสูญเสียจากการเลื่อยจะต้องรวมอยู่ในราคา
| รายการที่ต้องระบุ | ตัวอย่าง | เหตุใดจึงสำคัญ | หากถูกละเว้น | ตรวจสอบโดย |
|---|---|---|---|---|
| เกรดและมาตรฐาน | Gr23 ถึง F136 | กำหนดใบรับรอง | โรงงานเลือกเกรด | ใบรับรองและ PMI |
| ความคลาดเคลื่อนเส้นผ่านศูนย์กลาง | h9 บน 12 มม. | ความพอดีและการยึดเกาะ | เฉพาะเกรดเชิงพาณิชย์ | ไมโครมิเตอร์, สามจุด |
| ความคลาดเคลื่อนความยาว | +20 มม. คงที่ | ส่วนเผื่อเลื่อยและหัวจับ | ชิ้นสั้นถูกปฏิเสธ | เทปหรือเกจ |
| ส่วนเผื่อตัด | 5 มม. ต่อการตัด | หลายชิ้นจากแท่งเดียว | คิดค่าบริการเพิ่มเติม | จำนวนชิ้นเทียบกับน้ำหนัก |
| สภาพและพื้นผิว | อบอ่อน M, ขัดเงา | การตัดเฉือนและการล้า | รีดร้อน, เป็นเกล็ด | การมองเห็นและความแข็ง |
เส้นผ่านศูนย์กลางสมควรได้รับการปฏิบัติเช่นเดียวกัน การขัดเงาจะลบเนื้อวัสดุ ดังนั้นเส้นผ่านศูนย์กลางที่เสร็จแล้วจึงเป็นสิ่งที่ต้องสั่งซื้อ และแท่งที่สั่งซื้อตามขนาดมาตรฐานที่มีความคลาดเคลื่อนเชิงพาณิชย์อาจมีขนาดเล็กกว่าหลังจากตกแต่ง สำหรับเส้นผ่านศูนย์กลางขนาดเล็กกว่า 3 มม. ความสามารถของโรงงานจะระบุเป็น 1.0 มม. ขึ้นไป แทนที่จะเป็นช่วงสต็อก 3 ถึง 350 มม. ดังนั้นแท่งขนาดเล็กมากจึงเป็นการสั่งพิเศษแม้ว่าจะดูเหมือนอยู่ในรายการก็ตาม
หมายเหตุการสั่งซื้อ
ระบุมาตรฐานและเกรดร่วมกัน เส้นผ่านศูนย์กลางพร้อมระดับความคลาดเคลื่อน ความยาวพร้อมความคลาดเคลื่อนและส่วนเผื่อตัด สภาพ พื้นผิว และใบรับรอง สำหรับการใช้งานอุปกรณ์ฝัง ให้เพิ่มเส้นทาง ISO 5832-3 และขอค่าระหว่างกลางบนใบรับรองแทนการระบุการปฏิบัติตาม เนื่องจากออกซิเจนและเหล็กเป็นตัวเลขที่ตัดสินว่าแท่งนั้นเป็น ELI หรือไม่
บล็อกคุณลักษณะในหน้านี้ยังคงอธิบายวัสดุว่าเป็นไทเทเนียมบริสุทธิ์ ไม่ใช่: Gr5 และรูปแบบ ELI เป็นโลหะผสมของไทเทเนียมกับอะลูมิเนียมและวาเนเดียม และบล็อกเป็นเทมเพลตเริ่มต้น ตารางเคมีและแรงดึงที่พิมพ์อยู่ด้านล่างเป็นข้อมูลที่เชื่อถือได้ และเกรดบนใบรับรองของโรงงานคือสิ่งที่ชิ้นส่วนที่เสร็จแล้วจะทำจากจริง ๆ

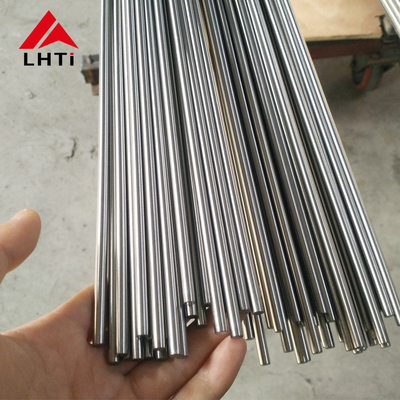

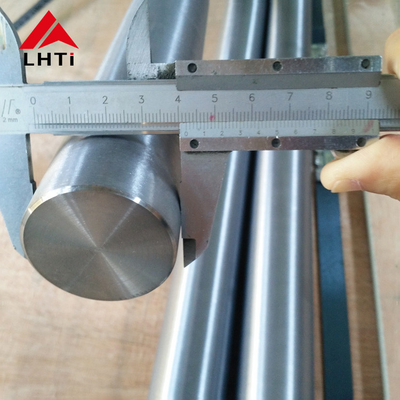

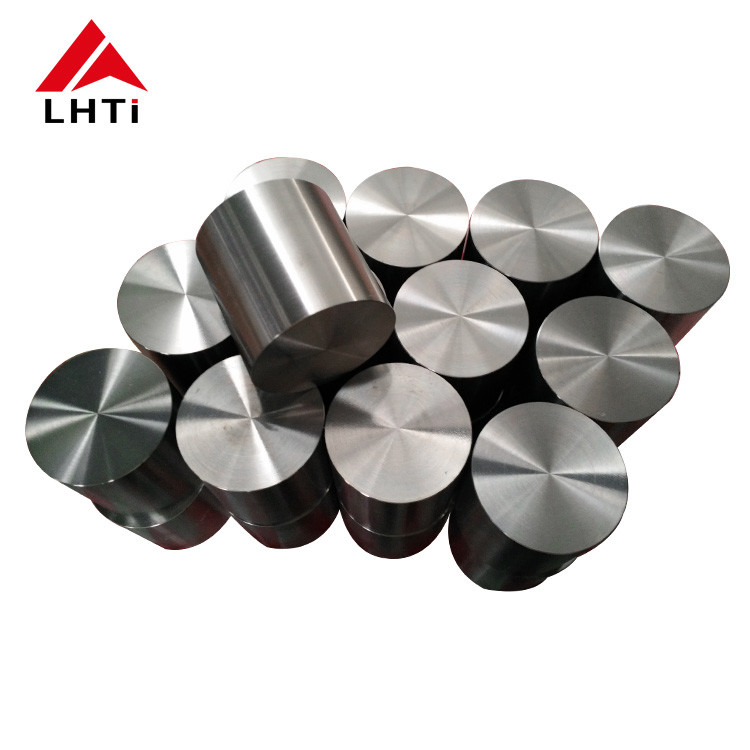

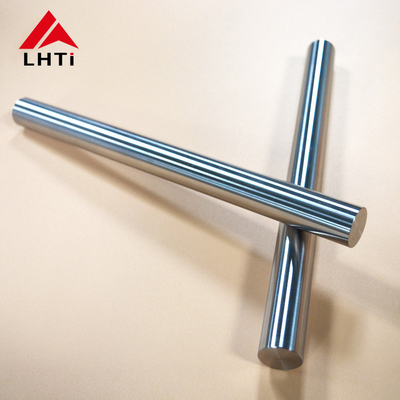

รูปภาพสินค้า
