ท่อไทเทเนียม
Created with Pixso.

10 มม. ท่อไทเทเนียม โมดูลัสและความแข็งแรงจำเพาะ

10 มม. ท่อไทเทเนียม โมดูลัสและความแข็งแรงจำเพาะ

ชื่อแบรนด์: LHTI
เลขรุ่น: แอลเอช-01
ขั้นต่ำ: หากมีในสต็อก ตัวอย่างสามารถใช้ได้ หากไม่มีในสต็อก ขนาดละ 100 กก
ราคา: US dollar $23.5/kg--US dollar $35.9./kg
ความสามารถในการจําหน่าย: 5 ตันต่อเดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
ISO9001
การบรรจุ:
กล่องไม้ส่งออกมาตรฐาน
จุดหลอมเหลว:
1660°C
ความหนาของผนัง:
ปรับแต่งได้
ความต้านทานการกัดกร่อน:
สูง
การรักษาพื้นผิว:
ขัดเงา
พิมพ์:
ไร้รอยต่อ
สถานการณ์:
อบอ่อน
รหัส HS:
8108904090
ต้นฉบับ:
จีน
เส้นผ่านศูนย์กลางภายนอก:
9.52/12.7/15.9/19.1/25.4/32/33.4/38.1 มม.
ความจุความร้อน:
3kw~500kw หรือมากกว่า
การใช้งานเฉพาะ:
ความร้อนและความเย็น
เส้นผ่านศูนย์กลาง:
ปรับแต่งได้
แอปพลิเคชัน:
การบินและอวกาศ การแปรรูปทางเคมี การแพทย์ ทางทะเล น้ำมันและก๊าซ
ความสามารถในการเชื่อม:
ดี
รายละเอียดการบรรจุ:
แต่ละหลอดมีถุงป้องกันสิ่งแวดล้อม ด้านนอกเป็นกล่องไม้อัดมาตรฐาน
สามารถในการผลิต:
5 ตันต่อเดือน
เน้น:

ท่อไทเทเนียมขนาด 10 มิลลิเมตร ทนทานต่อการกัดกร่อน

,

หลอดไทเทเนียมเกรด 5 สําหรับการใช้งานที่หลากหลาย

,

ท่อไทเทเนียมที่มีความทนทานต่อการกัดกร่อนสูงกว่า

รายละเอียดสินค้า

10 มม. ท่อไทเทเนียม: โมดูลัส ความแข็งแรงจำเพาะ และ Gr5 เข้ากันได้อย่างไร

ท่อขนาดสิบมิลลิเมตรมีขนาดเล็กพอที่จะม้วนได้และบางพอที่พฤติกรรมจะถูกกำหนดโดยโมดูลัสมากกว่าการคราก หน้า นี้จะแสดงตัวเลขในเอกสารข้อมูลไทเทเนียมมีความหมายอย่างไรที่ขนาดนั้น Gr2 และ Gr5 แตกต่างกันอย่างไร และเหตุใดเกรดทั้งสองจึงไม่สามารถใช้แทนกันได้ในการใช้งานที่เกี่ยวกับการกัดกร่อน

สิบมิลลิเมตรหมายถึงอะไรในทางปฏิบัติ

ชุดขนาดที่เผยแพร่สำหรับผลิตภัณฑ์นี้คือ 9.52, 12.7, 15.9, 19.1, 25.4, 32, 33.4 และ 38.1 มม. เส้นผ่านศูนย์กลางภายนอก นั่นคือขนาดนิ้วที่แปลงเป็นมิลลิเมตร: สามในแปด, ครึ่ง, ห้าในแปด, สามในสี่, หนึ่งนิ้ว และอื่นๆ ดังนั้นเส้นผ่านศูนย์กลางภายนอกจริง 10.00 มม. จึงอยู่ระหว่างสองขนาดที่มีในสต็อกและเป็นสินค้าที่ผลิตตามสั่ง ซึ่งเป็นเหตุผลว่าทำไมเส้นผ่านศูนย์กลางและผนังในหน้านี้จึงถูกระบุว่าปรับแต่งได้แทนที่จะคงที่

ผลที่ตามมาคือในทางปฏิบัติมากกว่าทางวิชาการ ขดลวดที่ออกแบบโดยใช้ท่อขนาด 9.52 มม. จะไม่สามารถรับท่อขนาด 10 มม. ได้หากไม่เปลี่ยนรัศมีการดัด ตัวดัด และข้อต่อ และแผ่นท่อที่เจาะสำหรับ 9.52 มม. จะไม่สามารถใส่ท่อขนาด 10 มม. ได้ ยืนยันเส้นผ่านศูนย์กลางภายนอกจริงในแบบก่อนเสนอราคา และปฏิบัติต่อสิบมิลลิเมตรว่าเป็นคำอธิบายทั่วไป ไม่ใช่ค่าความคลาดเคลื่อน

ความแข็งแรงจำเพาะ: อัตราส่วนที่ขายไทเทเนียม

ไทเทเนียมมีความหนาแน่นประมาณ 57 เปอร์เซ็นต์ของเหล็ก ไม่ใช่ 60 เปอร์เซ็นต์ และความแตกต่างมีความสำคัญเมื่องบประมาณน้ำหนักมีจำกัด Gr2 ที่มีค่าครากขั้นต่ำ 275 MPa และ 4.51 g/cm3 ให้ 61 MPa ต่อหน่วยความหนาแน่น Gr5 ที่ 828 MPa ให้ 184 ท่อสแตนเลส 316L ที่ 170 MPa และ 8.00 g/cm3 ให้ 21 ในการวัดนั้น โลหะผสมไทเทเนียมมีประสิทธิภาพเกือบเก้าเท่าของสแตนเลส และไทเทเนียมบริสุทธิ์เชิงพาณิชย์ยังมีประสิทธิภาพสามเท่า

คุณสมบัติ Gr2 Gr5 Ti-6Al-4V 316L สแตนเลส สิ่งที่กำหนด
ความหนาแน่น g/cm3 4.51 4.43 8.00 ไทเทเนียมเบากว่า 44%
ค่าครากขั้นต่ำ MPa 275 828 170 รับน้ำหนักก่อนเสียรูปถาวร
ค่าแรงดึงขั้นต่ำ MPa 345 895 485 รับน้ำหนักก่อนแตกหัก
อัตราส่วนครากต่อความหนาแน่น 61 184 21 MPa ต่อ g/cm3
โมดูลัสยืดหยุ่น GPa 110 114 193 การโก่งตัวที่ความเค้นเท่ากัน
ความแข็ง, อบอ่อน HV 160-200 HRC 32-38 HRB 80 ไม่ใช่มาตราส่วนเดียว

ช่วงแรงดึง 686 ถึง 1176 MPa ที่ระบุในข้อความต้นฉบับไม่ใช่เกรดเดียว เป็นช่วงตั้งแต่ Gr2 ที่อบอ่อนที่ด้านล่างไปจนถึงวัสดุที่ทำงานเย็นหรือโลหะผสมที่ด้านบน ผู้ซื้อที่ต้องการช่วงบนสุดกำลังซื้อ Gr5 ไม่ใช่ Gr2 และควรระบุไว้ในคำสั่งซื้อแทนที่จะยอมรับช่วงดังกล่าวเป็นการรับประกัน

โมดูลัส: ทำไมท่อบางจึงเด้งกลับ

โมดูลัสยืดหยุ่นคือ 110 GPa สำหรับไทเทเนียม เทียบกับ 193 ถึง 207 GPa สำหรับสแตนเลสและเหล็กกล้าคาร์บอน ที่ความเค้นเท่ากัน ท่อไทเทเนียมจะโก่งตัวมากกว่า 1.88 เท่า ในขดลวด หมายถึงการเด้งกลับมากขึ้นหลังจากการดัด ตัวดัดที่ต้องดัดน้อยกว่าเพื่อชดเชย และรัศมีการดัดขั้นต่ำประมาณสองถึงสามเท่าของเส้นผ่านศูนย์กลางภายนอกในสภาพอบอ่อน

บนแผ่นท่อ คุณสมบัติเดียวกันนี้หมายความว่าแรงขยายต้องเดินทางไกลขึ้นก่อนที่ท่อจะยึด และการยึดจะไวต่อความคลาดเคลื่อนของรูมากขึ้น บนสายสั่น หมายความว่าความถี่ธรรมชาติจะต่ำกว่าเหล็กเทียบเคียงเล็กน้อย เนื่องจากความถี่เป็นไปตามรากที่สองของโมดูลัสหารด้วยความหนาแน่น และการลดลงมีขนาดเล็ก ประมาณสี่เปอร์เซ็นต์ ไทเทเนียมไม่ใช่ยาแก้ปัญหาการสั่นสะเทือน แต่เป็นยาแก้ปัญหาการกัดกร่อนและน้ำหนัก

ความแข็งเป็นของโลหะผสม ไม่ใช่เกรดบริสุทธิ์

ข้อความต้นฉบับระบุ HRC 32 ถึง 38 ในสภาพอบอ่อน ตัวเลขนี้อธิบาย Gr5 และโลหะผสมที่คล้ายกัน เมื่อแปลงโดยประมาณ จะเป็น HV 330 ถึง 370 Gr2 บริสุทธิ์เชิงพาณิชย์ในสภาพอบอ่อนอยู่ที่ประมาณ HV 160 ถึง 200 ซึ่งต่ำกว่าช่วงที่มาตราส่วน Rockwell C มีความหมาย การระบุ HRC สำหรับท่อ Gr2 อาจทำให้ใบรับรองถูกปฏิเสธ และตัวเลขความแข็งเพียงอย่างเดียวไม่สามารถระบุเกรดได้: เคมีและผลการทดสอบแรงดึงเป็นตัวกำหนด

ไร้รอยต่อ และสิ่งที่มาตรฐานไม่ได้พิสูจน์

ประเภทของผลิตภัณฑ์ในหน้านี้คือไร้รอยต่อ และเป็นรูปแบบที่นำเสนอ มาตรฐาน ASTM B338 เป็นมาตรฐานท่อที่ครอบคลุมทั้งท่อไร้รอยต่อและท่อเชื่อม ดังนั้นใบรับรอง B338 เพียงอย่างเดียวไม่สามารถพิสูจน์ได้ว่าท่อเป็นแบบไร้รอยต่อ คำสั่งซื้อต้องระบุรูปแบบไร้รอยต่อ และรายงานการทดสอบจากโรงงานควรแสดงเส้นทางการผลิต หากมีการจัดหาท่อเชื่อมแทน จะต้องได้รับการรับรองตาม ASTM B862 พร้อมตะเข็บและปัจจัยร่วมที่การคำนวณแรงดันต้องนำมาพิจารณา

ASTM B861 ซึ่งระบุไว้ในหน้านี้ด้วย เป็นมาตรฐานท่อไร้รอยต่อ และท่อจะสั่งซื้อตามขนาดและตารางกำหนด แทนที่จะเป็นเส้นผ่านศูนย์กลางภายนอกและผนัง สำหรับท่อเครื่องมือหรือท่อขดขนาดสิบมิลลิเมตร B338 เป็นเอกสารที่เกี่ยวข้อง และ B861 เป็นข้อมูลพื้นฐานเป็นส่วนใหญ่

Gr2, Gr7 หรือ Gr5: การแก้ไขชื่อเรื่อง

ชื่อเรื่องเดิมในหน้านี้อธิบายท่อขนาดสิบมิลลิเมตรที่ทนต่อการกัดกร่อน จากนั้นจึงเพิ่มเกรด 5 ซึ่งเป็นผลิตภัณฑ์ที่แตกต่างกัน Gr2 เป็นไทเทเนียมไม่เจือและเป็นค่าเริ่มต้นสำหรับการใช้งานในน้ำทะเล น้ำที่มีคลอรีน และสารเคมีออกซิไดซ์ Gr7 เป็นโลหะฐานเดียวกันที่มีแพลเลเดียม 0.12 ถึง 0.25 เปอร์เซ็นต์ สำหรับการใช้งานในกรดที่ลดลงและรอยแยก Gr5 ประกอบด้วยอะลูมิเนียม 6 เปอร์เซ็นต์ และวาเนเดียม 4 เปอร์เซ็นต์ มีค่าคราก 828 MPa และแลกเปลี่ยนความต้านทานการกัดกร่อนและการเชื่อมได้บางส่วนเพื่อความแข็งแรง

การอ่านที่ผ่านการตรวจสอบแล้วคือหน้านี้ครอบคลุมกลุ่มท่อไร้รอยต่อขนาดเล็ก โดยมี Gr2 และ Gr7 เป็นเกรดทนการกัดกร่อน และ Gr5 มีให้ใช้งานเมื่อความแข็งแรงเป็นปัจจัยหลัก การใช้ Gr5 แทน Gr2 ในการใช้งานที่เกี่ยวกับการกัดกร่อนถือเป็นการลดระดับความต้านทาน แม้ว่าจะเป็นการเพิ่มระดับความแข็งแรงก็ตาม และการใช้ Gr2 แทน Gr5 ในการใช้งานที่เกี่ยวกับแรงดันหรือความล้าถือเป็นการลดระดับความแข็งแรง การเปลี่ยนทดแทนดังกล่าวไม่ควรทำโดยไม่ได้รับการอนุมัติจากวิศวกร

การใช้งาน เกรด ผนัง เส้นผ่านศูนย์กลางภายนอก หมายเหตุ
ขดลวดแลกเปลี่ยนความร้อน, น้ำหล่อเย็น Gr2 0.5-0.9 มม. 9.52-12.7 มม. ผนังบาง, ขดลวด
คอนเดนเซอร์ทะเล Gr7 0.7-1.2 มม. 12.7-19.1 มม. แพลเลเดียมสำหรับรอยแยก
สายเคมี, กรดลด Gr7 1.0-1.5 มม. 12.7-25.4 มม. Pd 0.12-0.25%
สายไฮดรอลิกอากาศยาน Gr5 0.9-1.5 มม. 9.52-15.9 มม. ความแข็งแรงเป็นปัจจัยหลัก
แกนทางการแพทย์หรือเครื่องมือ Gr2 0.5-1.0 มม. 9.52-12.7 มม. ความแข็งและความเรียบร้อย

หมายเหตุการสั่งซื้อ

ระบุมาตรฐานและรูปแบบ เกรดพร้อมปริมาณแพลเลเดียมเมื่อต้องการ Gr7 เส้นผ่านศูนย์กลางภายนอกและผนังที่แน่นอนพร้อมค่าความคลาดเคลื่อน น้ำหนักความยาวหรือขดลวด สภาพอบอ่อน การตกแต่งพื้นผิว และชุดทดสอบ ใบรับรอง 3.1 พร้อมเคมี ผลการทดสอบแรงดึง การทดสอบการแบนหรือกระแสไหลวน และหมายเลขความร้อนเป็นสิ่งที่คาดหวังตามปกติ และการตรวจสอบ PMI บนท่อสำเร็จรูปเป็นวิธีที่ถูกที่สุดในการพิสูจน์ว่าเกรดที่ส่งมอบคือเกรดที่สั่งซื้อ

บล็อกคุณลักษณะในหน้านี้ยังแสดงพื้นผิวขัดเงา สภาพอบอ่อน ความสามารถในการเชื่อมที่ดี จุดหลอมเหลวใกล้ 1660 องศาเซลเซียส และการใช้งานที่ครอบคลุมอากาศยาน เคมี การแพทย์ ทะเล และน้ำมันและก๊าซ สิ่งเหล่านี้สอดคล้องกับกลุ่มผลิตภัณฑ์โดยรวม ไม่ใช่ข้อกำหนดสำหรับขนาดใดขนาดหนึ่ง และข้อมูลมิติและเกรดในคำสั่งซื้อควรมีความสำคัญเหนือคำอธิบายทั่วไปเสมอ

รูปภาพสินค้า

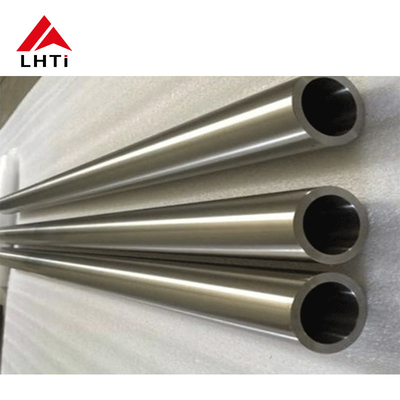

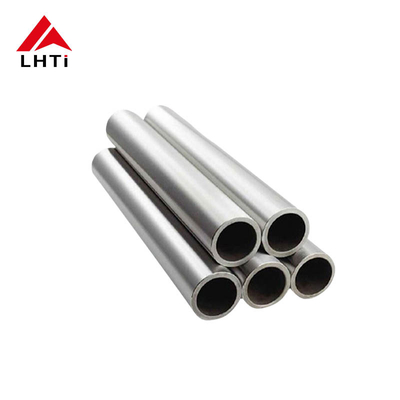

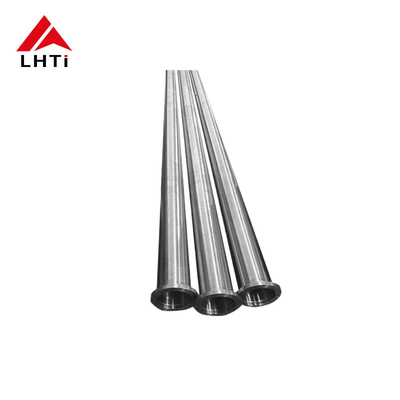

10 mm seamless titanium tube Gr2 and Gr5
