ท่อไทเทเนียมไร้ตะเข็บ 10 มม.: การเลือกผนังและการรับแรงดัน

ท่อไทเทเนียมไร้ตะเข็บขนาด 10 มม. เป็นกลุ่มขนาดมากกว่าผลิตภัณฑ์เดียว ที่เส้นผ่านศูนย์กลางนี้ ความหนาของผนังเป็นตัวแปรที่ตัดสินทุกสิ่งเกือบทั้งหมด: แรงดันที่ท่อสามารถรับได้ ช่องว่างภายในสำหรับการไหล รัศมีที่สามารถดัดได้ และไม่ว่าข้อต่อแบบอัดจะจับได้หรือไม่ ท่อสองท่อที่มีเส้นผ่านศูนย์กลางภายนอก 10 มม. เท่ากันและเกรดเดียวกัน อาจแตกต่างกันถึงสี่เท่าในแรงดันระเบิด เพียงเพราะท่อหนึ่งมีผนัง 0.5 มม. และอีกท่อหนึ่งมีผนัง 2 มม.

ความหนาของผนังขับเคลื่อนการให้คะแนน

สูตรผนังบางสำหรับท่อภายใต้แรงดันภายในเชื่อมโยงความเค้นวงแหวนกับแรงดัน เส้นผ่านศูนย์กลาง และผนัง: ความเค้นจะเพิ่มขึ้นตามแรงดันและเส้นผ่านศูนย์กลาง และลดลงตามผนัง ที่เส้นผ่านศูนย์กลางคงที่ 10 มม. การเพิ่มผนังเป็นสองเท่าจะลดความเค้นวงแหวนลงประมาณครึ่งหนึ่ง ดังนั้นความสามารถในการรับแรงดันจะเพิ่มขึ้นเป็นสองเท่า ตารางด้านล่างใช้ความแข็งแรงต่อแรงดึง 895 MPa ซึ่งเป็นค่าต่ำสุดที่อบอ่อนสำหรับเกรด Ti-6Al-4V และการประมาณค่าผนังบางอย่างง่ายๆ การให้คะแนนตามรหัสจะใช้ตัวประกอบข้อต่อเชื่อม การลดแรงดันตามอุณหภูมิ และค่าเผื่อการกัดกร่อนใดๆ

ถือตัวเลขเหล่านี้เป็นเครื่องมือคัดกรอง ไม่ใช่การให้คะแนนการออกแบบ การประมาณค่า Barlow ไม่คำนึงถึงโลหะผสมและอุณหภูมิที่จัดหาให้จริง ไม่คำนึงถึงการลดลงของผนังที่จุดดัด และไม่คำนึงถึงข้อเท็จจริงที่ว่าท่อมักจะเป็นส่วนที่บางที่สุดในระบบที่มีแรงดัน ตัวเลขที่ควรอยู่บนแบบคือแรงดันออกแบบพร้อมฐานรหัส และผนังจะถูกเลือกเพื่อให้ตรงตามข้อกำหนดพร้อมส่วนเผื่อที่จำเป็นที่อุณหภูมิออกแบบ

การอ่านค่าความแข็งแรงและความหนาแน่นร่วมกัน

หน้านี้ระบุความแข็งแรงคราก 800 MPa ร่วมกับความหนาแน่น 4.51 กรัม/ซม.3 และการยืดตัว 20 เปอร์เซ็นต์ ตัวเลขทั้งสามนี้ไม่ได้อธิบายวัสดุเดียว ความหนาแน่น 4.51 กรัม/ซม.3 เป็นค่าสำหรับไทเทเนียมที่ไม่เจือ ซึ่งมีความแข็งแรงครากที่อบอ่อนอยู่ในช่วง 170 ถึง 345 MPa และการยืดตัว 20 เปอร์เซ็นต์เป็นลักษณะทั่วไปของเกรดที่อ่อนนุ่มเหล่านั้น ความแข็งแรงคราก 800 MPa เป็นของตระกูล Ti-6Al-4V ที่มีความหนาแน่นใกล้เคียง 4.43 กรัม/ซม.3 และการยืดตัวใกล้เคียง 10 เปอร์เซ็นต์ในสภาพที่อบอ่อน

การอ่านค่าในทางปฏิบัติคือหน้านี้อธิบายถึงกลุ่มท่อมากกว่าชุดความร้อนเดียว ผู้ซื้อที่ต้องการค่า 800 MPa ควรสั่งซื้อ Gr5 พร้อมคุณสมบัติทางกลที่ระบุและตรวจสอบบนใบรับรอง ผู้ซื้อที่ต้องการความต้านทานการกัดกร่อนในตัวกลางที่ออกซิไดซ์ และผู้ที่ให้ความสำคัญกับการยืดตัว 20 เปอร์เซ็นต์สำหรับการดัดและการขึ้นรูป ควรสั่งซื้อ Gr2 การระบุเกรดในการสอบถามจะช่วยขจัดความคลุมเครือ และช่วยให้โรงงานสามารถเสนอราคาผนังที่เหมาะสมกับการใช้งานแทนผนังที่บังเอิญตรงกับตัวเลขหลัก

โครงสร้างไร้ตะเข็บที่ 10 มม.

ท่อไร้ตะเข็บขนาดนี้มักจะถูกดึงเย็นผ่านแกนจากท่อกลวง จากนั้นจึงอบอ่อนและยืดตรง การไม่มีตะเข็บมีความสำคัญสามประการ: ไม่มีรอยเชื่อมบนช่องว่างภายในที่จะรบกวนการไหลในช่องเล็กๆ ไม่มีเขตที่ได้รับผลกระทบจากความร้อนที่จะถูกโจมตีเป็นพิเศษในตัวกลางที่รุนแรง และท่อสามารถดัดและดัดซ้ำได้โดยไม่เปิดตะเข็บ สำหรับท่อขนาด 10 มม. ที่จะขึ้นรูป ณ สถานที่ ข้อดีเหล่านี้มักจะคุ้มค่ากับส่วนต่างราคาเมื่อเทียบกับท่อเชื่อมและดึง

การดึงเย็นยังให้การควบคุมมิติที่ขนาดนี้ต้องการ ความคลาดเคลื่อนของเส้นผ่านศูนย์กลาง ความคลาดเคลื่อนของผนัง และความกลมที่ลดลงในตารางด้านล่างคือค่าที่กำหนดว่าท่อจะปิดผนึกในข้อต่อปลอกหรือไม่ ป้อนผ่านเครื่องดัด และให้รัศมีการดัดที่คาดการณ์ได้ ที่ที่ท่อจะถูกดัด รัศมีการดัดประมาณสามเท่าของเส้นผ่านศูนย์กลางภายนอกเป็นเป้าหมายที่สมเหตุสมผลสำหรับท่อที่อบอ่อนด้วยแกน รัศมีที่แคบกว่าต้องการอุณหภูมิที่อ่อนกว่า ผนังที่บางกว่า หรือการดัดแบบเติม และต้องตกลงกันก่อนตัดท่อ

ท่อขนาด 10 มม. เหมาะกับที่ใด

ท่อส่งสัญญาณและท่อแรงกระตุ้นเป็นที่ที่เหมาะสมสำหรับขนาดนี้: เล็กพอที่จะเดินสายได้ง่าย ใหญ่พอที่ชั้นเคลือบเล็กน้อยจะไม่ปิดกั้น และแข็งแรงพอที่ผนัง 1 มม. สำหรับแรงดันโรงงานส่วนใหญ่ ท่อควบคุมไฮดรอลิกบนอุปกรณ์เดินเรือและอุปกรณ์เคลื่อนที่ใช้ขนาดเดียวกันในไทเทเนียมที่ละอองเกลือจะทำลายท่อเหล็ก และการประหยัดน้ำหนักช่วยได้บนโครงสร้างที่เคลื่อนที่

ท่อฉีดสารเคมีและระบบจ่ายสารเคมีใช้ท่อขนาด 10 มม. เนื่องจากมีการไหลน้อยและตัวกลางมักจะรุนแรง วงจรแลกเปลี่ยนความร้อนและวงจรเก็บตัวอย่างใช้เพื่อเหตุผลเดียวกัน โดยมีประโยชน์เพิ่มเติมว่าท่อที่มีช่องว่างเล็กๆ สามารถล้างด้วยความเร็วสูงได้ อุปกรณ์ทางการแพทย์และวิเคราะห์ใช้เมื่อช่องว่างภายในที่สะอาดและไม่ปนเปื้อนมีความสำคัญ และเมื่อท่ออาจเป็นส่วนหนึ่งของการประกอบที่ผ่านการฆ่าเชื้อ

ข้อควรระวังอย่างหนึ่งเฉพาะสำหรับงานท่อขนาดเล็ก ท่อขนาด 10 มม. มีปริมาตรภายในเล็กน้อย ดังนั้นก้อนอากาศหรือช่องของเหลวที่ค้างอยู่จึงเป็นสัดส่วนที่ใหญ่ของปริมาตรนั้น ควรหลีกเลี่ยงขาตาย ควรมีท่อระบายที่จุดต่ำสุด และควรจัดเรียงท่อเพื่อให้สามารถล้างได้แทนที่จะเพียงแค่เติม นี่เป็นคำถามเกี่ยวกับการจัดวาง แต่จะตัดสินใจเมื่อตัดท่อ ไม่ใช่เมื่อระบบเริ่มทำงาน

การเชื่อมต่อ การทดสอบ และการสั่งซื้อ

ท่อไทเทเนียมขนาด 10 มม. มักจะเชื่อมต่อด้วยการเชื่อม ข้อต่อแบบอัดหรือแบบกัด หรือแบบบานพับที่แรงดันไม่สูง การเชื่อมต้องมีการป้องกันอาร์กอนทั้งภายนอกและภายในช่องว่าง โดยมีการไล่ลมจนกว่ารอยเชื่อมจะเย็นลงต่ำกว่าจุดที่มันจะดูดซับออกซิเจน รอยเชื่อมที่มีสีเปลี่ยนไปคือรอยเชื่อมที่ปนเปื้อน ข้อต่อแบบกัดทำงานได้ดีกับไทเทเนียม โดยมีเงื่อนไขว่าท่อจะถูกอบอ่อนจนสุดที่ข้อต่อ และผนังหนาพอที่ปลอกจะกัดได้โดยไม่ทำให้ช่องว่างยุบตัว

การทดสอบแรงดันที่ 1.5 เท่าของแรงดันออกแบบเป็นการทดสอบการยอมรับตามปกติสำหรับสายที่เสร็จสมบูรณ์ และท่อเองมักจะจัดส่งพร้อมการทดสอบแรงดันไฮโดรสแตติกหรือนิวแมติก และการทดสอบการแบนบนตัวอย่าง การตรวจสอบกระแสไหลวนเป็นเรื่องปกติสำหรับท่อไร้ตะเข็บขนาดเล็ก เนื่องจากสามารถตรวจจับข้อบกพร่องตามยาวที่การทดสอบแรงดันจะไม่เปิดเผย

คำสั่งซื้อควรกำหนดมาตรฐาน เกรดพร้อมข้อกำหนดทางกล เส้นผ่านศูนย์กลางภายนอกและผนังพร้อมความคลาดเคลื่อน ความยาวและความตรง สภาพการส่งมอบและพื้นผิว และชุดทดสอบพร้อมใบรับรอง 3.1 หาก 800 MPa เป็นข้อกำหนดจริง ให้ระบุในบรรทัดเกรดแทนที่จะเป็นในหัวข้อ และขอผลการครากจากล็อตจริง ด้วยวิธีนี้ คุณสมบัติจะถูกซื้อและตรวจสอบ ไม่ใช่สันนิษฐานจากคำอธิบาย

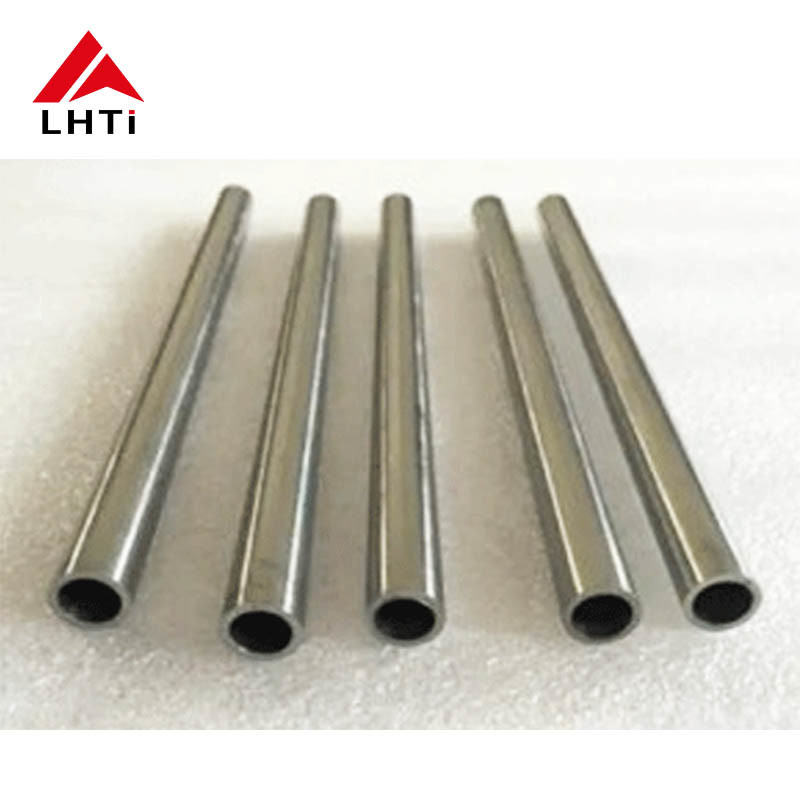

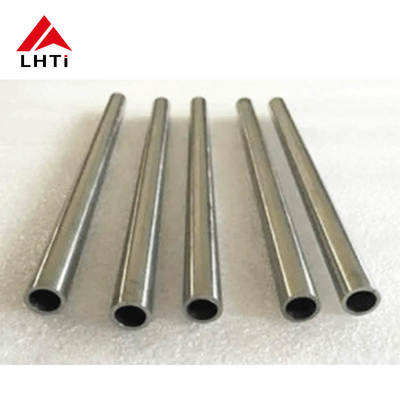

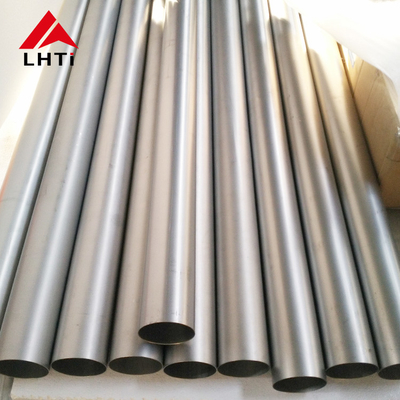

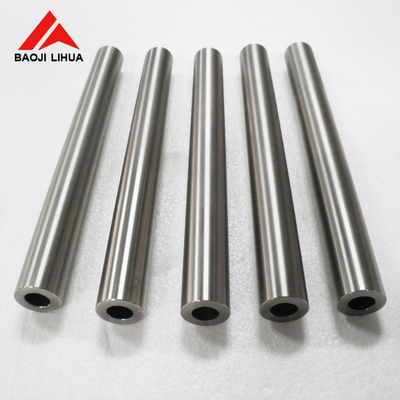

รูปภาพสินค้า
