| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | หน้าแปลนตาบอด |
| ขั้นต่ำ: | 5-10 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T ตะวันตกสหภาพ |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |
การเลือกเกรดฟลานจ์ไทเทเนียมสําหรับสื่อเคมี
หมึกไทเทเนียมในโรงงานเคมีหายไปในส่วนกลางของหน้ามันหายไปในช่องว่างแคบระหว่างกระปุกและหมึกออกซิเจนใช้หมด และคลอรีดมุ่งมั่นทิตาเนียมทนทานกับสื่อที่ไหลผ่านดีกว่าเกรดไร้ขัดสนใด ๆ แต่เกรดต้องสอดคล้องกับสารเคมี และการต่อมัดต้องถูกสร้างขึ้นเพื่อให้ช่องแยกยังคงสะอาดGr2, Gr5 และ Gr7, ANSI B16.5 และ GB/T 9112, DN 15 ถึง 600, ในคอสลัด, slip บน, ตาบอดและรูปร่างหกเหลี่ยมหรือเรียบตามรูปแบบ
สิ่ง ที่ ผู้นํา ตัดสิน ใจ
คําถามแรกคือกรดจะออกซิเดนหรือลดออกซิเดน ทิตาเนียมขึ้นอยู่กับฟิล์มอ๊อกไซด์บาง และสื่อออกซิเดนเช่นกรดไนทริกหรือเคลอรีนที่ชื้น.การลดกรด เช่น ไฮโดรคลอริกหรือซัลฟูริกลดล้าง ลายผนัง และมีพัลลาเดียมเพิ่มขึ้นใน Gr7 หรือโมลิบเดนัมและนิเคิลใน Gr12 เป็นสิ่งที่ทําให้ผิวไม่เคลื่อนไหวการทําผิดพลาดนี้ เป็นความผิดพลาดที่พบบ่อยและแพงที่สุดในการเลือก flange หน้าที่เคมี.
คู่มือสื่อต่อเกรด
| กลาง | สภาพปกติ | เกรด |
|---|---|---|
| คลอรีนเปียก ไฮโปคลอริต สลมเกลือคลอรีน | อุณหภูมิ 80 C | Gr2, Gr7 ที่มีความเปลี่ยนแปลงของ pH |
| ไอนิตริกแอซิด | สูงถึงประมาณ 65% ในอุณหภูมิ 60 C | Gr2 |
| กรดไฮโดรคลอรีค | ความเข้มข้นต่ํา ในสภาพแวดล้อม | Gr7 |
| กรดซัลฟูริกลด | ความเข้มข้นต่ํา ในสภาพแวดล้อม | Gr7 หรือ Gr12 |
| โซดาคาวสติก กระบวนการอัลคาลีน | อุณหภูมิ 100 C | Gr2 |
| น้ําทะเลและน้ําเย็น | อุณหภูมิ 70 C | Gr2 |
| กระบวนการแรงดันสูง | ประเภท 600 ขึ้นไป, ถึง 250 C | Gr5 |
ตารางนี้เป็นจุดเริ่มต้น ไม่ใช่แผนภูมิการกัดกร่อน คอนเซนตรัส อุณหภูมิ การอากาศ และการมีฟลูอไรด์ หรือคลอรีนฟรีและเมื่อหน้าที่อยู่ใกล้กับขีดจํากัด คําตอบที่ซื่อสัตย์คือการทดสอบคูปอง แทนที่จะเดาคะแนน.
การเลือกสีหน้าและผ้าปู
กล่องประกอบงานได้สองอย่าง และมีเพียงงานหนึ่งคือการปิด และยังกําหนดว่าช่องแยกจะแน่นแค่ไหน และคลอริดจะมุ่งเน้นอยู่ตรงนั้นได้เท่าไหร่การผสมผสานกลมบิดกับกราฟิตหรือ PTFE เติมเป็นคําตอบทั่วไปสําหรับภาระเคมี; เปลือก PTFE เหมาะกับความบริสุทธิ์สูงและความดันต่ํา; หนังใยยัดสําหรับสายน้ําและสายการใช้งานที่ไทเทเนียมถูกเลือกสําหรับด้านน้ําทะเลแทนด้านกระบวนการ
| ใบหน้าและกระปุก | จบซะ | ที่เหมาะสม |
|---|---|---|
| ใบหน้ายกขึ้น รอยกระโปรง | 3.2 ถึง 6.3 ไมครอม Ra | ภาษีสารเคมีทั่วไปประมาณ 250 C |
| ใบหน้าที่ยกขึ้น พื้น PTFE | 0.8 ถึง 1.6 ไมโครเมตร Ra | ความบริสุทธิ์สูง ความดันต่ํา ประมาณ 150 C |
| หน้าเรียบ สายใยยัด | 3.2 ถึง 6.3 ไมครอม Ra | น้ําประปาและน้ําเย็น ประเภทต่ํา |
เหตุ ผล ที่ ช่อง แปรก ทํา ให้ มี ชีวิต
ทิตาเนียมไม่ได้ถูกโจมตีโดยคลอริดเชื้อเฉพาะในอุณหภูมิแวดล้อม ซึ่งเป็นเหตุผลที่มันรอดชีวิตในน้ําทะเลเมื่อ 316L ไม่ออกซิเจนถูกใช้, pH ลดลงและคลอริดเน้น. มากกว่าประมาณ 70 ถึง 80 C การผสมผสานที่สามารถเริ่มต้นการกัดแยกแม้แต่ใน Gr2. การป้องกันที่ใช้ได้คือการเสร็จหน้าเรียบผูกที่ไม่ทิ้งช่องว่างที่ตาย, หน้าเต็มหรือถุงปิดในภารกิจรุนแรง และ Gr7 เมื่ออุณหภูมิไม่สามารถเก็บไว้ต่ํา
โบลติ้งและคอปแลนิก คอปเลน
ไทเทเนียมตั้งอยู่สูงในชุดแกลวานิก ดังนั้นมันจึงเป็นคาโทด และเหล็กรอบ ๆ มันกลายเป็นแอโนดโบลต์เหล็กผ่าน flange ทิตาเนียมจะ corrode รวดเร็วกว่าโบลต์เดียวกันผ่าน flange เหล็กกล่องและกล่องแยก, หน้าบอลท์ทาสีหรือเคลือบ, หรือบอลท์ทิตานีมที่มีส่วนผสม anti-galging ทั้งหมดทํางานสิ่งที่ไม่ได้ผลคือการผสมผสานวัสดุและหวังโบลท์ไทเทเนียมมีผลต่อเส้นไทเทเนียม เพราะฉะนั้นน้ํามันย่อยก็ไม่ได้เป็นตัวเลือก
ปุ่มขึ้นโดยไม่ใช้ความเครียดมากเกินไป
กําหนดแรงก่อนจากกระปุก ไม่ใช่จากกุญแจข้อมือ ความแรงของพับที่ต้องการคือความตึงเครียดที่นั่งกระปุก คูณกับพื้นที่กระปุก บวกแรงทํางานและทอร์คตามความสัมพันธ์ปกติ T เท่ากับ K คูณ F คูณ d, โดยมี K ประมาณ 0.20 สําหรับเส้นผสมผสม. โบลต์ M20 ที่ 60 kN จึงต้องการประมาณ 240 Nm, ใช้ในรูปดาวในสามการผ่าน.ประมาณ 110 GPa ต่อ 207, ดังนั้นแรงบอลท์ที่เหมือนกันจะผลิตความยืดของบอลท์มากขึ้น และการประกอบมีความรู้สึกต่อการผ่อนคลายและจักรยานความร้อนมากขึ้น
รูปทรงหกเหลี่ยม, แบบเรียบ และรูปแบบตามต้องการ
ไม่ใช่ทุกข้อเชื่อมคือคอสอดแบบมาตรฐาน แฟลเลนจ์ Hexagon ถูกใช้ในกรณีที่ต้องการสล็อตกุญแจที่เรียบบนร่างของวาล์ว, แก้วมองหรือการเชื่อมเครื่องมือและแฟลนจ์แบบเรียบหรือสี่เหลี่ยมปรากฏบนช่องเจาะเครื่องมือ, ถังและท่อ. พวกนี้ถูกแปรรูปจากแผ่นหรือจากวงแหวนโกง, ตรวจสอบกับภาพวาดแทนตารางมาตรฐาน,และเส้นทางแผ่นโดยปกติจํากัดกับชั้นล่างและส่วนบางกว่าเพราะผ่านความหนาการไหลของเมล็ดอ่อนแอกว่าฮับปลอมในกรณีที่ผ่าตัดเห็นจักรยานหรือประเภทชั้นสูง การปลอมรูปเป็นคําตอบที่ปลอดภัยยิ่งกว่า แม้ว่ามันจะใช้จ่ายมากขึ้นสําหรับเครื่องจักร
ความ จริง ของ อุณหภูมิ และ ความ กดดัน
ระยะเวลาในการทํางานที่ประกาศไว้สําหรับฟลแลนจ์เหล่านี้คือลบ 60 ถึง 250 C. ทิตาเนียมรักษาความแข็งแรงในการใช้งานอยู่ที่ประมาณ 300 C ใน Gr2 และประมาณ 400 C ใน Gr5,และด้านบนที่ creep กลายเป็นกรณีการออกแบบมากกว่าผลิตคลาสความดันติดตามการปักและ bolting เท่าที่ flange เอง ดังนั้นประสานงานชั้น 150 กับการปัก spiral วงกลมไม่ได้เป็นโครงสร้างเดียวกันกับหลอมเดียวกันกับแผ่นเส้นใยและระดับการประกอบคือต่ํากว่าของสอง.
การตรวจสอบและบันทึก
ความร้อนแต่ละครั้งถูกตรวจสอบโดย PMI เพื่อไม่ให้ Gr2 เป็นตัวแทนของ Gr7 และพื้นผิวจะถูกตรวจสอบโดย PT หลังจากการแปรรูป เพราะรอยรอบหรือเครื่องมือบนพื้นผิวการปิดคือเส้นทางรั่วUT ใช้บนส่วนที่หนักกว่าและบนฮับปลอมรายงานมิติครอบคลุมการเสร็จสิ้นหน้า, สี่เหลี่ยม, ระยะหุ้ม bolt และความหนา, และใบรับรอง 3.1 ตาม EN 10204 ติดผูก flange กับจํานวนความร้อนของมัน.สําหรับโรงงานเคมีเอกสารเหล่านี้มักเป็นเหตุผลที่ flange ถูกยอมรับในสินค้าใน.
การสั่งใช้ฟลานจ์ใช้สารเคมี
ส่งรายการบรรทัดแทนขนาดเดียว: มาตรฐานและขนาด, ประเภทหรือ PN, ประเภทหน้า, เกรด, ประเภทการผูก, วัสดุ bolt และสื่อที่มีความเข้มข้นและอุณหภูมิการทดสอบและเอกสารในกรณีที่สื่อคือกรดลด, บอกในระยะการสอบสวน, เพราะการอ้างอิง Gr2 สําหรับสายฮิดรอคลอรีคเป็น flange ราคาถูกและปิดแพง.

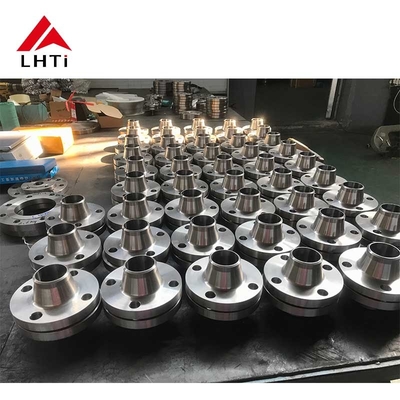

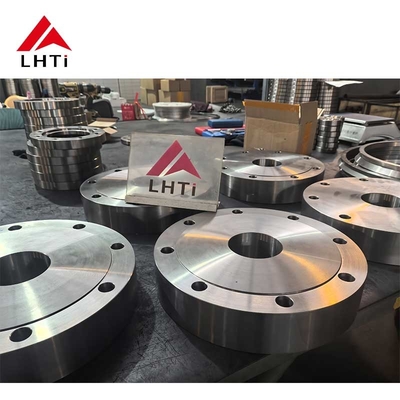

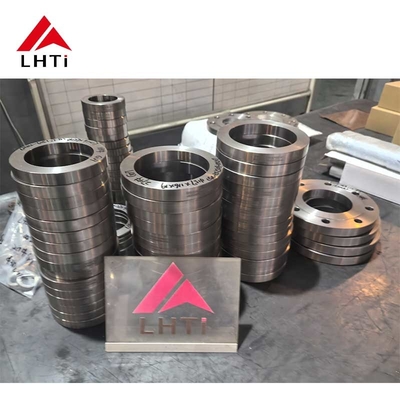

ภาพสินค้า
