| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | หน้าแปลนตาบอด |
| ขั้นต่ำ: | 5-10 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T ตะวันตกสหภาพ |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |
ความน่าเชื่อถือของหน้าแปลนไทเทเนียมในบริการความร้อนสูง
ความร้อนเปลี่ยนสี่สิ่งในข้อต่อแบบสลักเกลียว และมีเพียงสิ่งเดียวเท่านั้นคือความแข็งแกร่งของหน้าแปลน ชิ้นส่วนโตขึ้น สลักเกลียวคลายตัว ปะเก็นเข้าชุด และท่อดันไปที่หัวฉีด ไทเทเนียมมีพฤติกรรมแตกต่างจากเหล็กในทั้ง 4 ชนิด และโดยส่วนใหญ่แล้วจะให้ผลดี โดยจะขยายตัวได้น้อยลง คงความแข็งแรงไว้ที่ประมาณ 400 องศา และมีค่าการนำไฟฟ้าต่ำจะทำให้ความร้อนที่ไปถึงปะเก็นช้าลง หน้านี้จะแสดงเอฟเฟกต์ทั้งสี่แบบพร้อมตัวเลข และรายละเอียดการออกแบบที่ช่วยรักษาข้อต่อที่มีอุณหภูมิสูงให้แน่น
ข้อมูลหน้าแปลน
| มาตรฐาน | ASME B16.5 และ EN 1092-1, DN 15 ถึง DN 1000 |
| ความดัน | PN 6 ถึง PN 160, คลาส 150 ถึง 900 |
| ระดับ | Gr2 ถึงประมาณ 300 C, Gr5 ถึงประมาณ 400 C |
| ใบหน้า | หน้ายก หน้าแบน ข้อต่อแบบวงแหวน |
| การเชื่อมต่อ | เชื่อมคอ สลิปออน เชื่อมซ็อคเก็ต เกลียว |
| ปะเก็น | กราไฟท์, แผลเกลียวพร้อมฟิลเลอร์กราไฟท์, PTFE สำหรับอุณหภูมิต่ำ |
| ทดสอบ | UT ถึง GB/T 5193, PT บนใบหน้า, รายงานมิติ |
| เสร็จ | กลึง ดอง หรือพ่นทราย |
เปรียบเทียบพฤติกรรมความร้อน
| คุณสมบัติ | ไทเทเนียม Gr2 | เหล็กกล้าคาร์บอน |
|---|
การขยายตัว ไมโครเมตรต่อม. K8.612.0การเติบโต 1 ม. ที่ความสูง 200 K1.72 มม.2.40 มม. โมดูลัสยืดหยุ่น, GPa110207ความเครียดจากความร้อนที่ 200 Kประมาณ 189 MPaประมาณ 497 MPaการนำความร้อน, W ต่อม. Kประมาณ 22ประมาณ 50 ความแข็งแรงที่เป็นประโยชน์ เพดานประมาณ 300 Cประมาณ 400 C พร้อมเหล็กโลหะผสม
ความเครียดที่ถูกควบคุมคือตัวเลขที่ควรค่าแก่การจดจำ หากแกนไทเทเนียมถูกยึดไว้ระหว่างจุดยึดสองตัวและให้ความร้อน 200 เคลวิน ความเค้นยืดหยุ่นที่จะเกิดขึ้นหากไม่สามารถเติบโตได้จะอยู่ที่ประมาณ 189 MPa ซึ่งหน้าแปลน Gr2 สามารถรับอุณหภูมิได้ แกนม้วนเดียวกันในเหล็กกล้าคาร์บอนจะสร้างได้ประมาณ 497 MPa ซึ่งเกินกว่าผลผลิต ซึ่งเป็นเหตุผลว่าทำไมท่อเหล็กจึงจำเป็นต้องมีลูปการขยายตัว และไทเทเนียมมักจะไม่ทำเช่นนั้น ผลที่ตามมาก็คือเส้นไทเทเนียมจะเคลื่อนที่น้อยลงแต่จะดันแรงขึ้นต่อองศามากกว่าที่คาดไว้หากถูกควบคุมไว้ ดังนั้นโหลดของพุกจึงยังคงถูกคำนวณแทนที่จะสันนิษฐานไว้
การผ่อนคลายของ Bolt คือความเสี่ยงที่แท้จริง
ที่อุณหภูมิ สลักเกลียวจะคืบคลานและปะเก็นจะบีบอัด และข้อต่อจะสูญเสียพรีโหลดโดยไม่มีการรั่วไหลใดๆ จนกว่าน้ำหนักจะต่ำกว่าข้อกำหนดที่นั่ง รายละเอียดสองประการควบคุมมัน: วัสดุโบลต์ที่มีการขยายคล้ายกับหน้าแปลน เพื่อไม่ให้เฟืองท้ายกินพรีโหลด และดิสก์สปริงหรือชุดแหวนรอง Belleville ใต้น็อต ซึ่งทำหน้าที่เก็บการเคลื่อนที่และรักษาโหลดในขณะที่ปะเก็นยึดตัว แรงบิดซ้ำที่ร้อนหลังจากรอบความร้อนครั้งแรกถือเป็นเรื่องปกติบนท่อที่มีอุณหภูมิสูง และค่าแรงบิดจะนำมาจากผู้ผลิตปะเก็นสำหรับอุณหภูมิการทำงาน ไม่ใช่จากแผ่นประกอบเย็น
ปะเก็นที่อุณหภูมิ
PTFE มีอุณหภูมิสูงกว่า 200 องศา และตัวเลือกจะกลายเป็นกราไฟท์หรือปะเก็นแผลเกลียวที่มีสารตัวเติมกราไฟท์ กราไฟท์ทนต่ออุณหภูมิและการหมุนเวียนของความร้อน แต่ต้องการแรงกดในการนั่งที่สูงกว่า ซึ่งโบลต์ต้องสามารถส่งได้ และต้องเก็บให้ห่างจากสารออกซิไดซ์ที่แรง ข้อต่อวงแหวนจะใช้ในกรณีที่การปั่นจักรยานรุนแรงและมีคลาสสูง เนื่องจากวงแหวนโลหะไม่ได้เซ็ตตัวเหมือนปะเก็นแบบอ่อน ไม่ว่าจะเลือกค่าใด อุณหภูมิของปะเก็นคืออุณหภูมิของหน้าแปลน ไม่ใช่ของของไหลในกระบวนการ และนั่นคือเหตุผลว่าทำไมบางครั้งจึงระบุฉนวนของหน้าแปลนเอง
ฉนวนกันความร้อน จุดเย็น และอุณหภูมิสัมผัส
ไทเทเนียมนำความร้อนได้ประมาณครึ่งหนึ่งของอัตราเหล็กคาร์บอน ดังนั้นหน้าแปลนไทเทเนียมร้อนจึงเย็นกว่าขอบด้านนอกของเหล็กและสูญเสียพลังงานน้อยกว่า ซึ่งเป็นข้อได้เปรียบจนกว่าคุณสมบัติเดียวกันจะสร้างจุดเย็นบนเส้นที่ต้องอยู่เหนือไฮเดรตหรืออุณหภูมิในการตกผลึก กล่องฉนวนแบบถอดได้ถูกนำมาใช้ในทั้งสองจำนวน และบนเส้นไทเทเนียม กล่องฉนวนยังช่วยปกป้องด้านบุคลากรด้วย ค่าการนำไฟฟ้าต่ำหมายถึงพื้นผิวด้านนอกของหน้าแปลนที่ไม่มีฉนวนจะร้อนนานขึ้นหลังจากการปิดเครื่องเกินกว่าที่คาดไว้
ในกรณีที่ใช้หน้าแปลนไทเทเนียมอุณหภูมิสูง
บริการทั่วไป ได้แก่ ไอน้ำร้อนยวดยิ่งและคอนเดนเสท น้ำในกระบวนการร้อน วงจรน้ำมันถ่ายเทความร้อน ท่อเครื่องเป่าและเตาอบ ท่อไอเสียกังหันและระบบแฟลชในการแยกเกลือ และด้านร้อนของเครื่องปฏิกรณ์เคมี ในแต่ละกรณี ไทเทเนียมถูกเลือกเนื่องจากของเหลวมีคลอรีน มีฤทธิ์เป็นกรดหรือน้ำเกลือ และมีความร้อน ซึ่งเป็นส่วนผสมที่แยกสเตนเลสออก อุณหภูมิที่สูงกว่าประมาณ 400 องศา ตัวเลือกจะย้ายไปที่ Gr5 หรืออยู่ห่างจากไททาเนียมโดยสิ้นเชิง เนื่องจากฟิล์มออกไซด์เติบโตเร็วเกินไปและโลหะเริ่มรับออกซิเจน
การสั่งซื้อหน้าแปลนอุณหภูมิสูง
เรียงลำดับตามมาตรฐาน ความดัน ขนาด หน้าตัด ประเภท เกรด และรู เช่น DN 100, PN 16, EN 1092-1 type 11, Gr2, หน้ายกขึ้น, รูเพื่อให้ตรงกับท่อขนาด 114.3 x 3.6 มม., ผ่านการทดสอบ UT, ปะเก็นกราไฟท์ที่ให้มาแบบหลวม ระบุอุณหภูมิการออกแบบและจำนวนรอบ เนื่องจากจะเป็นผู้กำหนดเกรด ปะเก็น และจำเป็นต้องใช้ดิสก์สปริงหรือไม่ และระบุว่าหน้าแปลนจะถูกหุ้มฉนวนหรือไม่ เนื่องจากจะเปลี่ยนผิวสำเร็จและการทำเครื่องหมาย สำหรับเส้นที่จะวิเคราะห์ความเครียด ให้ขอใบรับรองที่มีเคมีจริง เนื่องจากการขยายตัวและโมดูลัสที่ใช้ในแบบจำลองมาจากความร้อน ไม่ใช่จากมาตรฐาน

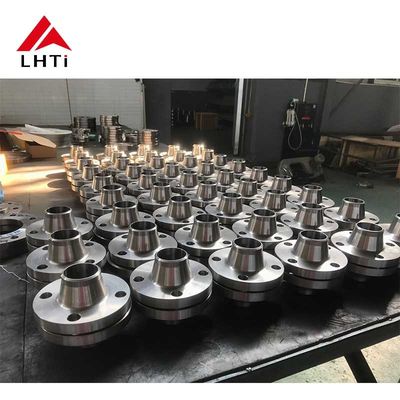

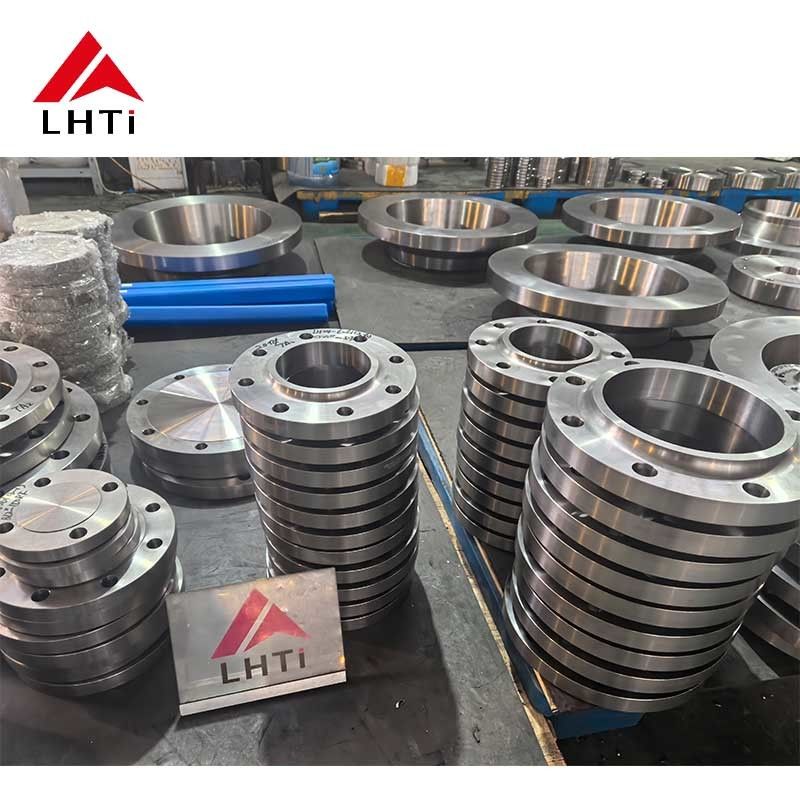

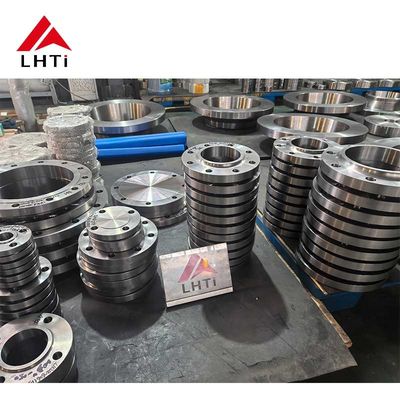

รูปภาพสินค้า
