| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | หน้าแปลนตาบอด |
| ขั้นต่ำ: | 5-10 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T ตะวันตกสหภาพ |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |
หน้าแปลนไทเทเนียม Gr23 สำหรับอุปกรณ์การแพทย์
หน้าแปลนในโรงงานการแพทย์มักไม่ใช่ส่วนหนึ่งของอุปกรณ์ฝังในตัวเอง แต่เป็นข้อต่อที่ส่งน้ำฆ่าเชื้อ ไอน้ำสะอาด อากาศอัด หรือสารเคมีทำความสะอาดเข้าสู่เครื่องจักรที่ต้องได้รับการตรวจสอบ และเป็นส่วนที่วิศวกรตรวจสอบจะตรวจสอบรอยแยก รอยด่าง หรือพื้นผิวที่ไม่สามารถทำความสะอาดได้ สิ่งนี้เปลี่ยนข้อกำหนด: เกรดจะกลายเป็นเวอร์ชัน ELI ของ Ti-6Al-4V พื้นผิวจะถูกทำให้ผ่านการพาสซีฟแทนการทาสี และใบรับรองจะกลายเป็นส่วนหนึ่งของการจัดส่ง
ข้อมูลหน้าแปลนทางการแพทย์
| เกรด | Gr23 Ti-6Al-4V ELI, Gr5, Gr2 และ Gr12 ก็มีจำหน่ายเช่นกัน |
| มาตรฐานวัสดุ | ASTM F136 สำหรับ ELI, ASTM B381 สำหรับการตีขึ้นรูป |
| มาตรฐานมิติ | ANSI B16.5 และ GB/T 9112 |
| คลาส | 150, 300 และ 600, หน้ายก หรือ หน้าเรียบ |
| ขนาด | 1/2 นิ้ว ถึง 24 นิ้ว |
| การผลิต | ตีขึ้นรูปและกลึง ไม่ใช่หล่อ |
| พื้นผิว | กลึง, ดอง และพาสซีฟ, หรือขัดเงาด้วยไฟฟ้า |
| การทดสอบ | ทดสอบอัลตราโซนิก, ตรวจสอบมิติและพื้นผิว |
| ใบรับรอง | EN 10204 3.1 พร้อมหมายเลขความร้อนและผลการทดสอบ |
การเลือกเกรดสำหรับอุปกรณ์ทางการแพทย์
| เกรด | แรงดึง / แรงคราก, MPa | ใช้ที่ไหน |
|---|
Gr2345 / 275น้ำฆ่าเชื้อ, ไอน้ำสะอาด, โครงเครื่องจักรGr5895 / 828ข้อต่อแรงดันสูงและโครงสร้างGr23 ELI860 / 795ส่วนที่ติดกับอุปกรณ์ฝังและเครื่องมือ, ออกซิเจนและเหล็กต่ำGr12440 / 330สายน้ำยาทำความสะอาดและจ่ายกรด
Gr23 เป็นเวอร์ชันที่มีออกซิเจนต่ำพิเศษของ Gr5: ออกซิเจนถูกควบคุมไว้ที่ 0.13 เปอร์เซ็นต์ และเหล็กที่ 0.25 ซึ่งเพิ่มความเหนียวและความทนทานต่อการแตกหัก โดยแลกกับความแข็งแรงที่ลดลงเล็กน้อย สำหรับชิ้นส่วนที่สัมผัสเนื้อเยื่อ หรือที่ต้องงอและขึ้นรูปโดยไม่แตก การแลกเปลี่ยนนี้คุ้มค่า และเกรดจะถูกระบุตาม ASTM F136 แทนที่จะเป็นมาตรฐานโลหะผสมทั่วไป สำหรับหน้าแปลนบนสายไอน้ำสะอาด Gr23 แบบพรีเมียมจะไม่ได้ประโยชน์อะไร และ Gr2 คือคำสั่งที่สมเหตุสมผล
ตีขึ้นรูป ไม่ใช่หล่อ
หน้าแปลนสำหรับระบบที่ได้รับการตรวจสอบจะถูกกลึงจากวงแหวนที่ตีขึ้นรูป ดังนั้นเกรนจะไหลไปตามส่วนต่างๆ แทนที่จะสิ้นสุดที่ผิวหล่อ ไทเทเนียมหล่อมีรูพรุนที่พื้นผิว รูพรุนจะกักเก็บของเหลวทำความสะอาด และชิ้นส่วนไม่สามารถทำให้ผ่านการพาสซีฟได้อย่างน่าเชื่อถือ ซึ่งเป็นเหตุผลว่าทำไมหน้าแปลนหล่อจึงไม่ได้รับการยอมรับในระบบทำความสะอาด แม้ว่าองค์ประกอบทางเคมีจะถูกต้องก็ตาม การตีขึ้นรูปยังให้ส่วนที่หนาแน่นกว่าสำหรับการทดสอบอัลตราโซนิก และการทดสอบคือสิ่งที่พิสูจน์ว่าไม่มีข้อบกพร่องภายในที่ข้อต่อแรงดันไม่สามารถทนได้
พื้นผิวและการทำความสะอาด
การปรับสภาพพื้นผิวคือจุดที่หน้าแปลนทางการแพทย์แตกต่างจากหน้าแปลนอุตสาหกรรมมากที่สุด การทาสีไม่ถูกใช้ เนื่องจากสารเคลือบผิวบนหน้าแปลนไทเทเนียมเป็นชั้นที่สามารถแตกออกเป็นสายที่ฆ่าเชื้อและซ่อนการกัดกร่อนไว้ข้างใต้ การตกแต่งคือการกลึงตามด้วยการดองและการพาสซีฟ หรือการขัดเงาด้วยไฟฟ้าที่พื้นผิวต้องเรียบในระดับไมโครมิเตอร์ การขัดเงาด้วยไฟฟ้าจะลอกชั้นนอกออก รวมถึงเหล็กที่ฝังจากเครื่องมือ ทำให้ขอบของรูเรียบ และทิ้งพื้นผิวที่ทนต่อการเจริญเติบโตของไบโอฟิล์ม หน้าแปลนเองได้รับการปกป้องระหว่างการตกแต่ง เนื่องจากหน้ายกที่ขัดจนไม่เรียบจะรั่ว
ติดตั้งหน้าแปลนเหล่านี้ที่ไหน
จุดทั่วไป ได้แก่ ระบบสาธารณูปโภคบนเครื่องฆ่าเชื้อ, ท่อส่งไอน้ำสะอาด, วงจรน้ำสำหรับฉีด, ชุดเครื่องปฏิกรณ์ชีวภาพ, เครื่องฟอกไต และด้านสะอาดของสายการบรรจุยา ในแต่ละกรณี หน้าแปลนเป็นส่วนหนึ่งของระบบที่ทำความสะอาดในที่และนึ่งในที่ ดังนั้นข้อต่อจะต้องทนต่อการหมุนเวียนด้วยความร้อนซ้ำๆ โดยไม่คลายตัว และปะเก็นจะต้องถูกเลือกสำหรับรอบเดียวกัน ไทเทเนียมถูกเลือกเมื่อน้ำมีคลอรีน หรือเมื่อสารเคมีทำความสะอาดจะกัดกร่อนสแตนเลส และเมื่อน้ำหนักของหน้าแปลนสแตนเลสบนชิ้นส่วนเครื่องจักรที่เคลื่อนไหวมีความสำคัญ
ข้อต่อ, ปะเก็น และสลักเกลียว
หน้าแปลนไทเทเนียมมักจะถูกขันเข้ากับหน้าแปลนไทเทเนียมอีกอัน และปะเก็นคือ PTFE, PTFE แบบขยาย หรือปลอก PTFE สำหรับการบริการที่สะอาด หรือปะเก็นแบบพันเกลียวพร้อมไส้ PTFE เมื่ออุณหภูมิเอื้ออำนวย สลักเกลียวไทเทเนียมหายาก: โดยปกติแล้ว สลักเกลียวจะเป็นสแตนเลส หรือโลหะผสมความแข็งแรงสูง แยกออกจากไทเทเนียมด้วยปะเก็นและแหวนรอง เนื่องจากสลักเกลียวไทเทเนียมในหน้าแปลนไทเทเนียมจะติดขัดระหว่างการประกอบ และไม่สามารถเชื่อถือได้สำหรับแรงบิดที่ข้อต่อแรงดันต้องการ แรงบิดของสลักเกลียวจะคำนวณสำหรับปะเก็น ไม่ใช่วัสดุหน้าแปลน และจะถูกบันทึกไว้ เนื่องจากข้อต่อเป็นส่วนหนึ่งของระบบที่ได้รับการตรวจสอบ
การสั่งซื้อหน้าแปลนทางการแพทย์
ระบุเกรดและมาตรฐานวัสดุ, มาตรฐานมิติและคลาส, ประเภทหน้า, ขนาด, รูที่ตรงกับท่อ, การตกแต่งพื้นผิว และการทดสอบ เช่น หน้ายกขนาด 2 นิ้ว คลาส 150, Gr23 ตาม ASTM F136, ANSI B16.5, รูที่เหมาะกับท่อขนาด 50.8 มม., ขัดเงาด้วยไฟฟ้า, ทดสอบ UT, ใบรับรอง 3.1 ระบุว่าชิ้นส่วนนี้สำหรับระบบทำความสะอาด เนื่องจากจะกำหนดการพาสซีฟและการบรรจุ และขอความหยาบของพื้นผิวและบันทึกการตรวจสอบด้วยกล้องส่องทางเดินอาหาร หากหน้าแปลนจะเข้าสู่สายที่ฆ่าเชื้อ

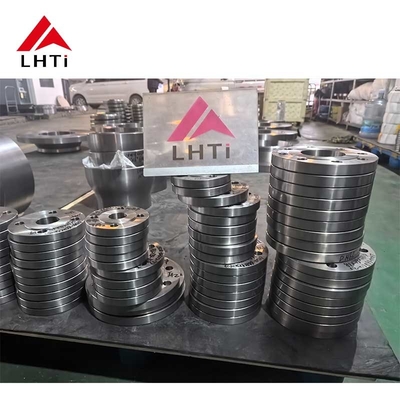

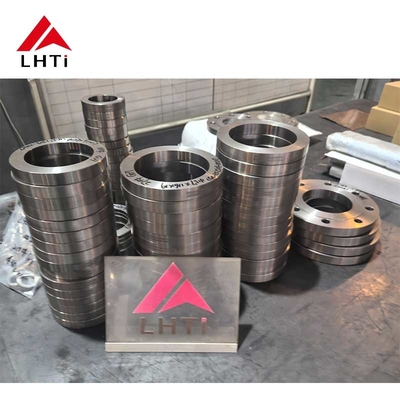

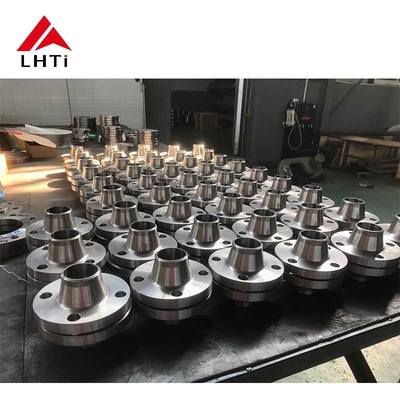

รูปภาพสินค้า
