| ชื่อแบรนด์: | LHTI |
| เลขรุ่น: | แอลเอช-01 |
| ขั้นต่ำ: | หากมีในสต็อก ตัวอย่างสามารถใช้ได้ หากไม่มีในสต็อก ขนาดละ 100 กก |
| ราคา: | USD $19.5-$28.5 / kg |
| เงื่อนไขการจ่ายเงิน: | T/T,L/C,D/A,D/P,Western Union |
| ความสามารถในการจําหน่าย: | 10,000 กิโลกรัม / กิโลกรัมต่อเดือน |
ท่อไทเทเนียม 38 มม. ถึง 89 มม. Gr2 เส้นผ่านศูนย์กลางใหญ่
ตั้งแต่ 38 มม. ขึ้นไป ท่อจะหยุดเป็นท่อขนาดเล็ก ผนังจะหนาขึ้น ความยาวตรงจะยาวขึ้น น้ำหนักต่อเมตรจะนับเป็นกิโลกรัมแทนกรัม และปัญหาจะเปลี่ยนจากความสะอาดของรูไปเป็นความเยื้องศูนย์กลาง ความตรง และการจัดการ หน้าเว็บนี้ครอบคลุมห้าขนาดที่เป็นส่วนใหญ่ของความต้องการ Gr2 เส้นผ่านศูนย์กลางใหญ่ สิ่งที่สามารถทำได้ในแต่ละขนาด และวิธีการระบุรุ่น U bend.
ชุดขนาดเส้นผ่านศูนย์กลางใหญ่
| เส้นผ่านศูนย์กลางภายนอก | ช่วงผนัง | น้ำหนักที่ผนังทั่วไป |
|---|
38 มม. 1.5 ถึง 4 มม. 1.020 กก. ต่อเมตร ที่ 2 มม. 50.8 มม. 1.5 ถึง 5 มม. 1.383 กก. ต่อเมตร ที่ 2 มม. 63.5 มม. 2 ถึง 5 มม. 2.161 กก. ต่อเมตร ที่ 2.5 มม. 76 มม. 2 ถึง 6 มม. 3.103 กก. ต่อเมตร ที่ 3 มม. 89 มม. 2 ถึง 6 มม. 3.655 กก. ต่อเมตร ที่ 3 มม.
น้ำหนักคือสิ่งที่ทำให้ท่อขนาดเส้นผ่านศูนย์กลางใหญ่เป็นการตัดสินใจด้านโลจิสติกส์เช่นเดียวกับการตัดสินใจด้านโลหะวิทยา ความยาว 6 เมตรของท่อขนาด 89 x 3 มม. หนึ่งท่อมีน้ำหนักประมาณ 22 กก. ดังนั้นกล่อง การยก และค่าขนส่งจึงเป็นส่วนหนึ่งของการเสนอราคา และผิวสำเร็จที่ขัดเงาจะต้องทนทานต่อการเดินทางเช่นเดียวกับโรงขัดเงา การม้วนไม่ใช่ทางเลือกในขนาดนี้: ท่อจะถูกจัดส่งเป็นเส้นตรง ความยาวคงที่ ปลายตัดตรงและป้องกัน.
มีอะไรเปลี่ยนแปลงไปบ้างเมื่อเกิน 50 มม.
ความเยื้องศูนย์กลางของผนังเป็นสิ่งแรกที่ต้องตกลง ท่อไร้รอยต่อจะถูกเจาะและรีด และรูมักจะเบี่ยงออกจากศูนย์กลางเมื่อเส้นผ่านศูนย์กลางเพิ่มขึ้น ดังนั้นผนังที่วัดได้ ณ จุดหนึ่งอาจสูงกว่าผนังที่วัดได้ตรงข้าม ความเยื้องศูนย์กลาง 10 เปอร์เซ็นต์บนผนัง 3 มม. คือ 0.3 มม. ซึ่งเพียงพอที่จะเปลี่ยนแปลงอัตราแรงดันและความพอดีในแผ่นท่อ ดังนั้นความเยื้องศูนย์กลางสูงสุดจึงควรอยู่ในข้อกำหนดแทนที่จะอยู่ในหมายเหตุ ความตรงเป็นสิ่งสำคัญอันดับสอง: ท่อขนาดเส้นผ่านศูนย์กลางใหญ่จะถูกทำให้ตรงบนเครื่องอัดหรือเครื่องยืดแบบลูกกลิ้ง และ 1 มม. ต่อเมตรเป็นข้อกำหนดที่สมจริง ในขณะที่ 0.5 มม. ต่อเมตรจะเพิ่มต้นทุนอย่างรวดเร็ว.
U Bends ในเส้นผ่านศูนย์กลางใหญ่
U bend ในท่อขนาด 76 หรือ 89 มม. จะถูกขึ้นรูปด้วยความร้อนหรือใช้แกน เพราะผนังอาจยุบตัวด้านในของส่วนโค้งได้ รัศมีเส้นกลางขั้นต่ำปกติคือสองเท่าของเส้นผ่านศูนย์กลางภายนอก โดย 1.5 เท่าสามารถทำได้ในเครื่องดัดแกน โดยมีค่าใช้จ่ายในการทำให้บางลงที่ด้านนอก สามขีดจำกัดจะถูกเขียนไว้บนแบบ: การทำให้ผนังบางลง โดยปกติสูงสุด 15 เปอร์เซ็นต์ ความกลม โดยปกติสูงสุด 8 เปอร์เซ็นต์ และความยาวสัมผัสที่ปลายแต่ละด้าน ซึ่งต้องยาวพอสำหรับการเชื่อมต่อแผ่นท่อและสำหรับที่หนีบของเครื่องดัด ส่วนโค้งจะได้รับการอบชุบด้วยความร้อนหลังจากการขึ้นรูปใน Gr2 เพื่อคืนสภาพการอบอ่อน เนื่องจากงานเย็นในขนาดนี้หนักพอที่จะเพิ่มความแข็งและลดความต้านทานการกัดกร่อนในส่วนที่โค้งงอ.
มาตรฐานและการทดสอบ
ท่อไร้รอยต่อขนาดเส้นผ่านศูนย์กลางใหญ่จะสั่งตาม ASTM B338 และท่อเชื่อมตาม ASTM B861 และไม่ว่าจะกรณีใด ใบสั่งซื้อควรระบุการทดสอบ การทดสอบด้วยแรงดันน้ำที่ 1.5 เท่าของแรงดันออกแบบเป็นเรื่องปกติสำหรับการบริการแรงดัน การทดสอบกระแสไหลวนตาม ASTM E426 ใช้เมื่อท่อเข้าสู่เครื่องแลกเปลี่ยนความร้อน และการทดสอบด้วยคลื่นเสียงจะถูกเพิ่มเข้ามาเมื่อผนังหนาเกินไปสำหรับกระแสไหลวนที่จะแก้ไข ใบรับรองตาม EN 10204 3.1 จะเชื่อมโยงท่อกับหมายเลขความร้อน และสำหรับท่อที่ขัดเงา ใบรับรองควรระบุสภาพพื้นผิวและความหยาบด้วย เนื่องจากกระบวนการขัดเงาจะทำหลังจากการอบชุบครั้งสุดท้ายและไม่สามารถพิสูจน์ได้จากองค์ประกอบทางเคมี.
การจับคู่ท่อกับข้อต่อ
ท่อขนาดเส้นผ่านศูนย์กลางใหญ่มักจะเชื่อมต่อกับข้อศอก ข้อต่อ และหน้าแปลนที่ขึ้นรูป แทนที่จะดัดที่หน้างาน ข้อต่อจะสั่งตามเส้นผ่านศูนย์กลางภายนอก ไม่ใช่ตามขนาดรูท่อ เพราะท่อขนาด 76 มม. ไม่ใช่ DN 65 และท่อขนาด 89 มม. ไม่ใช่ DN 80: ระบบทั้งสองกำหนดขนาดชิ้นส่วนเดียวกันแตกต่างกัน จากนั้นตารางผนังจะต้องตรงกัน มิฉะนั้นการเชื่อมจะเป็นการเปลี่ยนผ่านที่มีขั้นบนรูที่กักเก็บผลิตภัณฑ์และสร้างเซลล์การกัดกร่อน หากท่อและข้อต่อมาจากโรงงานที่แตกต่างกัน ใบรับรองทั้งสองจะถูกเก็บไว้กับประวัติสายการผลิต เพื่อให้สามารถติดตามการเชื่อมต่อได้.
การสั่งซื้อท่อขนาดเส้นผ่านศูนย์กลางใหญ่
สั่งซื้อตามเส้นผ่านศูนย์กลางภายนอก ผนัง เกรด รูปแบบ ความยาว ผิวสำเร็จ และการทดสอบ เช่น 76 มม. OD, ผนัง 3 มม., Gr2, ไร้รอยต่อตาม ASTM B338, ตรง 6000 มม., ดอง, ทดสอบแรงดันน้ำ, ใบรับรอง 3.1 เพิ่มขีดจำกัดความเยื้องศูนย์กลางและความตรงหากท่อจะถูกตัดเฉือนหรือขยาย และเพิ่มแบบ U bend พร้อมรัศมี สัมผัส และขีดจำกัดการทำให้บางลงหากจะถูกดัด สำหรับการสั่งซื้อครั้งแรก ให้ขอแผนที่ผนังจริงของความยาวหนึ่งท่อ: การสแกนด้วยคลื่นเสียงหนึ่งครั้งจะบอกเกี่ยวกับโรงงานได้มากกว่าหน้าความคลาดเคลื่อน.

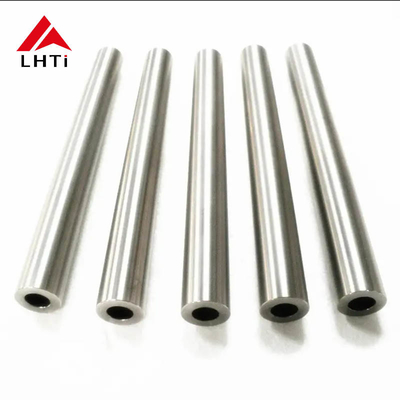

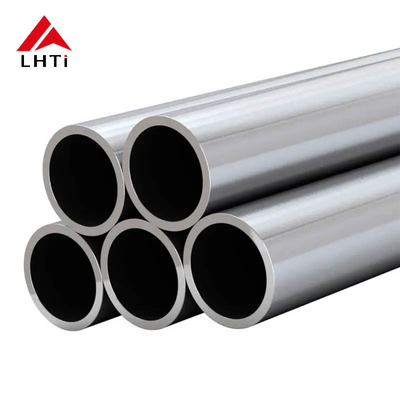

รูปภาพสินค้า
