| ชื่อแบรนด์: | LHTI |
| เลขรุ่น: | แอลเอช-01 |
| ขั้นต่ำ: | หากมีในสต็อก ตัวอย่างสามารถใช้ได้ หากไม่มีในสต็อก ขนาดละ 100 กก |
| ราคา: | USD $19.5-$28.5 / kg |
| เงื่อนไขการจ่ายเงิน: | T/T,L/C,D/A,D/P,Western Union |
| ความสามารถในการจําหน่าย: | 10,000 กิโลกรัม / กิโลกรัมต่อเดือน |

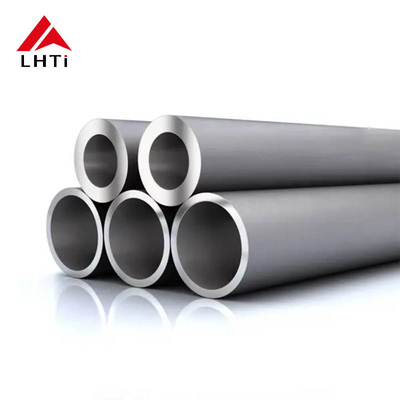

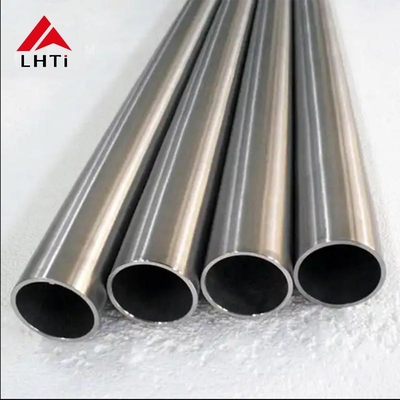

ท่อผนังหนาความแม่นยำอัลลอยด์ไทเทเนียม Gr5
Gr5 หรือ Ti-6Al-4V เป็นเกรดไทเทเนียมที่รับน้ำหนักได้ มีความแข็งแรงดึงประมาณ 895 MPa และความแข็งแรงคราก 828 MPa หลังจากการอบอ่อน ซึ่งประมาณสองเท่าครึ่งของ Gr2 และยังคงความแข็งแรงนั้นไว้ได้ถึง 400 องศาเซลเซียส ราคาของความแข็งแรงนั้นคืออัลลอยด์จะขึ้นรูปได้ยาก เชื่อมได้ยาก และไม่ทนทานต่อพื้นผิวที่ไม่ดี ดังนั้นท่อ Gr5 จึงถูกซื้อตามความแม่นยำมากกว่าตามน้ำหนัก หน้านี้ครอบคลุมช่วงผนังหนา ความคลาดเคลื่อนที่สามารถทำได้จริง และการตรวจสอบที่ต้องตกลงก่อนรับท่อ
ข้อมูลท่อความแม่นยำ Gr5
| เกรด | Gr5 Ti-6Al-4V, อบอ่อน |
| เส้นผ่านศูนย์กลางภายนอก | 3 มม. ถึง 114 มม. |
| ผนัง | ผนังหนา 2 มม. ถึง 10 มม., ผนังบางตามสั่ง |
| รูปแบบ | ไร้รอยต่อ หรือเชื่อมและดึง |
| ความแข็งแรงดึง | ขั้นต่ำ 895 MPa |
| ความแข็งแรงคราก | ขั้นต่ำ 828 MPa ที่ระยะ 0.2 เปอร์เซ็นต์ |
| การยืดตัว | ขั้นต่ำ 10 เปอร์เซ็นต์ |
| ความหนาแน่น | 4.43 กรัมต่อลูกบาศก์เซนติเมตร |
| สภาพ | อบอ่อน, ดอง หรือขัดเงา |
| ความยาว | ตรงถึง 1200 มม., ยาวกว่านั้นตามคำขอ |
ความคลาดเคลื่อนที่สามารถรักษาได้
| คุณสมบัติ | มาตรฐาน | วิธีการตรวจสอบ |
|---|
เส้นผ่านศูนย์กลางภายนอก0.05 มม. ถึง 30 มม., 0.10 มม. ขึ้นไปไมโครมิเตอร์, สามตำแหน่งต่อส่วนผนัง10 เปอร์เซ็นต์ของค่าที่ระบุการวัดผนังด้วยอัลตราโซนิกตลอดความยาวความตรง1 มม. ต่อเมตรเกจวัดหน้าปัดบนแผ่นรองวัดความรี 1 เปอร์เซ็นต์ของเส้นผ่านศูนย์กลางภายนอกการวัดสองแกนที่ปลายแต่ละด้านความเข้มศูนย์กลาง10 เปอร์เซ็นต์ของผนังการสแกนผนังที่สี่ส่วนความขรุขระพื้นผิวRa 0.8 ไมโครเมตรขัดเงาเครื่องเปรียบเทียบหรือเครื่องวัดโปรไฟล์ความยาวบวกหรือลบ 1 มม.เทปหรือเลเซอร์, ปลายตั้งฉากถึง 0.5 องศา
นี่คือตัวเลขที่แยกท่อความแม่นยำออกจากท่อทั่วไป และตัวเลขเหล่านี้จะถูกระบุเป็นชุดเนื่องจากมีความสัมพันธ์กัน ท่อที่ดึงให้มีความคลาดเคลื่อนผนัง 10 เปอร์เซ็นต์ จะไม่สามารถรักษาความตรง 1 มม. ต่อเมตรได้หลังจากการยืดให้ตรง เว้นแต่จะมีความเข้มศูนย์กลางตั้งแต่แรก และพื้นผิวขัดเงาที่ Ra 0.8 จะสูญเปล่าหากความรีเปิดออกในการดำเนินการเดียวกัน เมื่อแบบสั่งงานต้องการความแม่นยำมากกว่าที่ระบุในตาราง คำตอบมักจะเป็นการกลึงจากท่อที่หนากว่า แทนที่จะขอท่อที่ดึงได้ดีกว่า เพราะต้นทุนการดึงจะเพิ่มขึ้นเร็วกว่าความคลาดเคลื่อนที่ลดลง
เหตุใดผนังหนาจึงเปลี่ยนการตรวจสอบ
การทดสอบกระแสไหลวนเป็นวิธีมาตรฐานสำหรับท่อแลกเปลี่ยนความร้อนผนังบาง และจะสูญเสียความไวเมื่อผนังหนาขึ้น: ผนัง 6 มม. บนท่อ 60 มม. เกินกว่าที่ขดลวดกระแสไหลวนทั่วไปจะแยกแยะได้อย่างน่าเชื่อถือ ดังนั้นท่อ Gr5 ผนังหนาจึงถูกตรวจสอบด้วยการทดสอบด้วยอัลตราโซนิกสำหรับข้อบกพร่องตามยาวและตามขวาง โดยมีรอยบากอ้างอิงที่ตกลงกันในใบสั่งซื้อ และความหนาของผนังเองจะถูกทำแผนที่ด้วยอัลตราโซนิกแทนที่จะวัดด้วยไมโครมิเตอร์ที่ปลาย สำหรับชิ้นส่วนรับแรงดัน จะมีการทดสอบแรงดันน้ำเพิ่มเข้าไป และสำหรับชิ้นส่วนอากาศยาน ใบรับรองจะมาพร้อมกับหมายเลขความร้อนและรายงานการทดสอบจากโรงงาน
การขึ้นรูปและการตัดเฉือน Gr5
Gr5 มีการแข็งตัวจากการทำงานและคืนตัว การดัดเย็นต้องการรัศมีที่ใหญ่กว่า Gr2 และการโค้งงอเกินที่มากกว่า และการดัดจะได้รับการคลายความเค้นในภายหลัง เนื่องจากอัลลอยด์จะแตกที่ส่วนนอกในระหว่างการใช้งาน การตัดเฉือนทำด้วยเครื่องมือที่คมและเคลือบ ความเร็วตัดต่ำ และสารหล่อเย็นปริมาณมาก เนื่องจากไทเทเนียมนำความร้อนได้ไม่ดี และขอบทื่อจะเปลี่ยนการตัดให้เป็นแหล่งความร้อนที่ทำลายชั้นพื้นผิว เกลียวและร่องจะถูกตัดแทนที่จะรีดเมื่อผนังบาง และการเชื่อมใดๆ จะทำในห้องที่ไม่มีอากาศหรือมีการครอบคลุมด้วยอาร์กอนเต็มที่ เนื่องจากอัลลอยด์จะดูดซับออกซิเจนและไนโตรเจนที่อุณหภูมิสูง และรอยต่อจะเปราะ
ท่อ Gr5 ใช้ที่ไหน
ช่วงผนังหนาใช้ในสายไฮดรอลิก ส่วนประกอบของฐานล้อและระบบควบคุมการบิน ระบบก๊าซแรงดันสูง ชิ้นส่วนภายในหม้อไอน้ำและภาชนะรับแรงดัน และชิ้นส่วนเครื่องจักรที่ท่อ Gr2 จะต้องมีผนังหนาเกินกว่าจะใช้งานได้ ในแต่ละกรณี ท่อจะถูกเลือกเพราะส่วนนั้นต้องรับน้ำหนักที่อุณหภูมิหรือแรงดันที่อลูมิเนียมและเหล็กมีความแข็งแรงไม่พอหรือหนักเกินไป และเพราะชุดประกอบสามารถเชื่อมหรือตัดเฉือนได้โดยไม่ต้องเคลือบ ไม่ใช่เกรดที่เหมาะสมสำหรับเครื่องทำความเย็นน้ำทะเลหรือสายเคมี ซึ่ง Gr2 หรือ Gr7 จะใช้งานได้นานกว่าในราคาที่ถูกกว่า
การสั่งซื้อท่อ Gr5 ความแม่นยำ
ระบุเกรด เส้นผ่านศูนย์กลางภายนอก ผนัง ระดับความคลาดเคลื่อน ความตรง พื้นผิว ความยาว และการตรวจสอบ เช่น OD 50 มม. ผนัง 5 มม. Gr5 อบอ่อน ความคลาดเคลื่อน OD 0.05 มม. ความตรง 1 มม. ต่อเมตร ขัดเงา Ra 0.8 ทดสอบด้วยอัลตราโซนิกตามมาตรฐานรอยบากที่ตกลงกัน ความยาว 1000 มม. ปลายตั้งฉากและลบคม ระบุว่าท่อจะถูกนำไปตัดเฉือนเป็นอะไร เพราะปริมาณสต็อกและตำแหน่งของความยาวทดสอบที่ได้รับการรับรองจะมาจากชิ้นส่วนสำเร็จรูป และระบุว่าจะมีการเชื่อมหรือไม่ เพราะนั่นจะกำหนดขีดจำกัดของสารแทรกซึมและสภาพการส่งมอบ
