| ชื่อแบรนด์: | LHTI |
| เลขรุ่น: | แอลเอช-01 |
| ขั้นต่ำ: | หากมีในสต็อก ตัวอย่างสามารถใช้ได้ หากไม่มีในสต็อก ขนาดละ 100 กก |
| ราคา: | USD $19.5-$28.5 / kg |
| เงื่อนไขการจ่ายเงิน: | T/T,L/C,D/A,D/P,Western Union |
| ความสามารถในการจําหน่าย: | 10,000 กิโลกรัม / กิโลกรัมต่อเดือน |
ท่อแลกเปลี่ยนความร้อนไทเทเนียม OD 19 mm และ 25.4 mm
กว้างท่อสองท่อครอบคลุมส่วนใหญ่ของเครื่องแลกเปลี่ยนความร้อนไทเทเนียมที่สร้างขึ้นสําหรับน้ําทะเล, เกลือน้ําและภาระเคมี: 19 มมและ 25.4 มมกว้างภายนอกการเลือกระหว่างพวกเขาถูกทําบนแผ่นการออกแบบความร้อนไม่ขึ้นอยู่กับความพร้อม เพราะเส้นผ่าจะกําหนดพื้นที่ต่อเมตร พื้นที่การไหลผ่านต่อท่อ จํานวนท่อที่เข้ากับโครงก่อที่ได้รับการกําหนด และการลดความดันที่ปั๊มต้องจ่ายผนังดังกล่าวมาจากความดันและสาน tube sheetหน้านี้แสดงตัวเลขสําหรับทั้งสองขนาดเพื่อให้คุณสามารถตรวจสอบการเลือกก่อนการสั่งซื้อ
ข้อมูลขนาดท่อ
| กว้างด้านนอก | ขนาด 19 mm และ 25.4 mm, ขนาดอื่นๆ 12 mm ถึง 38.1 mm |
| ผนัง | 19 มิลลิเมตร: 0.7, 1.0 และ 1.24 มิลลิเมตร; 25.4 มิลลิเมตร: 1.0 และ 1.24 มิลลิเมตร |
| เกรด | Gr1 และ Gr2, Gr7 สําหรับการลดกรด |
| มาตรฐาน | ASTM B338 ไม่มีรอยต่อ, ASTM B861 แปรงและดึง |
| แบบ | ความยาวตรง, U บังเวียนตามคําขอ |
| ความยาว | ตัดขนาดแผ่นท่อ โดยทั่วไป 3 ถึง 9 เมตร |
| การทดสอบ | อุณหภูมิในปัจจุบันตาม ASTM E426, ไฮโดรตามคําขอ |
| พื้นที่ | ผงผงผงผง |
พื้นผิวและพื้นที่ไหลของน้ําต่อเมตร
| ท่อ | หน่าย | พื้นที่ m2 ต่อ m / พื้นที่ไหล mm2 |
|---|
19 x 0.7 มิลลิเมตร 17600.0597 / 24319 x 1.0 mm17000.0597 / 22719 x 1.24 มม.16520.0597 / 21425.4 x 1.0 มม. 234000.0798 / 43025.4 x 1.24 มม.920.0798 / 413
พื้นที่ต่อเมตรขึ้นอยู่กับเส้นผ่าตัดภายนอกเท่านั้น ดังนั้นท่อขนาด 25.4 มิลลิเมตร จะให้พื้นที่เพิ่มอีกสามส่วน สําหรับความยาวเท่ากันเพราะมีท่อขนาดใหญ่ที่เข้ากันน้อยกว่า: สิ่งที่จริง ๆ กําหนดภาระคือพื้นที่ต่อหน่วยปริมาตรของผัง ซึ่งสําหรับความยาวสามเหลี่ยมที่ 1.25 เท่าของกว้างจะออกมาเกือบเท่ากันสําหรับขนาดทั้งสอง.ความแตกต่างที่แท้จริงคือความเบื่อท่อ 19 มิลลิเมตรมีพื้นที่การไหลประมาณครึ่งหนึ่งของท่อ 25.4 มิลลิเมตร ดังนั้นสําหรับการไหลรวมเดียวกันมันจะวิ่งเร็วขึ้น โอนความร้อนที่ดีกว่าในด้านท่อและลดความดันมากขึ้น
อะไร เปลี่ยน แปลง เมื่อ กว้าง ลด
จาก 25.4 มิลลิเมตร เป็น 19 มิลลิเมตร จะเพิ่มความเร็วด้านท่อสําหรับการไหลผ่านที่กําหนดไว้คณสัมพันธ์การถ่ายทอดความร้อนจะดีขึ้น และกระดูกสามารถสั้นลงค่าใช้จ่ายคือความดันลดลง ซึ่งขึ้นเร็วกว่าตัวประกอบ และความเสี่ยงที่สูงกว่าของการเสียหายจากการสั่นสะเทือน เมื่อการไหลผ่านขุมหลุมในแผ่นท่อมากขึ้นในน้ําเย็นที่สะอาด 19 มิลลิเมตรเป็นคําตอบทางความร้อนที่ดีกว่าช่อง 4 มิลลิเมตร ทําให้แปรงทําความสะอาดและฝากในสัดส่วน.
ความหนาของผนังและการถ่ายทอดความร้อน
ไทเทเนียมเป็นสารนําที่ไม่ดี เมื่อเทียบกับทองแดง ประมาณ 22 วัตต์ต่อเมตรเคลวิน สําหรับเกรด2 ในอุณหภูมิห้อง และน้อยกว่าสําหรับเกรดสแตนเลสการคํานวณยังคงทําให้มั่นใจ: กําแพง 1 มิลลิเมตรให้ความต้านทานประมาณ 0.000045 กัลวินต่อวัตต์ต่อตารางเมตร เมื่อเทียบกับประมาณ 0.0002 สําหรับฟิล์มริมน้ําที่ 5000 วัตต์ต่อตารางเมตรเคลวินดังนั้นผนังจึงอยู่ภายใต้ห้าของการควบคุมความต้านทาน, ซึ่งเป็นเหตุผลที่ผนังถูกเลือกสําหรับความดัน, อนุญาตการกัดและสานแผ่นท่อมากกว่าสําหรับการถ่ายทอดความร้อน
การ ปรับ และ ขยาย ใบ กล่อง
กําแพงที่ข้อต่อเนื่องเป็นการตัดสินใจทางกล. ข้อต่อเนื่องม้วนต้องการกําแพงเพียงพอที่จะรับการขยายโดยไม่แยกและพื้นที่เพียงพอสําหรับสองช่อง;สายต่อผ่าต้องมีผนังที่สามารถบีเวลและหลอมโดยไม่ต้องเผาผ่านกําแพง 0.7 มิลลิเมตรเป็นเรื่องปกติในเครื่องทําความเย็นน้ําทะเลความดันต่ําที่มีสานม้วน ในขณะที่ 1.24 มิลลิเมตรเป็นทางเลือกที่ปลอดภัยกว่าหรือที่ด้านเปลือกใช้แรงดันสูงกว่าไม่ว่าคุณจะใช้อะไร ท่อจะจัดส่งขนาดหลุมในแผ่นท่อที่ตกลงกับผู้ผลิต เพราะหลุมที่แน่นเกินไปจะแยกท่อและหลุมที่คล่องเกินไปจะรั่ว
การสั่งท่อแลกเปลี่ยนความร้อน
การสั่งตามกว้างด้านนอก, ผนัง, เกรด, ความยาวและการทดสอบ, ตัวอย่างเช่น 19 มม. OD, ผนัง 1.0 มม., Gr2, ไม่มีรอยตาม ASTM B338, 6000 มม., กระแสหมุนที่ทดสอบตาม ASTM E426, ปลายปิดและมีเครื่องหมายส่งแผ่นความร้อนกับการสอบถามถ้ากว้างยังคงเปิด, เพราะการเลือกระหว่าง 19 มิลลิเมตรและ 25.4 มิลลิเมตรถูกกําหนดโดยความเร็ว, อนุญาตการสกปรกและการลดความดันที่อนุญาตและมันถูกกว่าที่จะแก้ไขมัน ก่อนที่ท่อจะตัด.

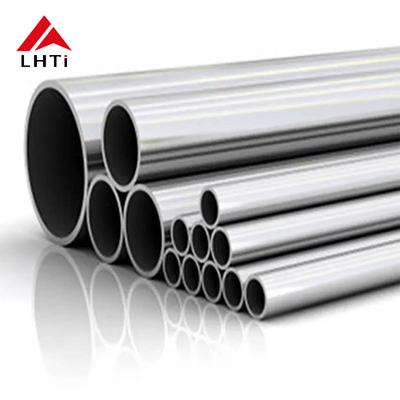

ภาพสินค้า
