| ชื่อแบรนด์: | LHTI |
| เลขรุ่น: | แอลเอช-01 |
| ขั้นต่ำ: | หากมีในสต็อก ตัวอย่างสามารถใช้ได้ หากไม่มีในสต็อก ขนาดละ 100 กก |
| ราคา: | USD $19.5-$28.5 / kg |
| เงื่อนไขการจ่ายเงิน: | T/T,L/C,D/A,D/P,Western Union |
| ความสามารถในการจําหน่าย: | 10,000 กิโลกรัม / กิโลกรัมต่อเดือน |
น้ำหนักท่อไทเทเนียมน้ำหนักเบาเทียบกับแผนภูมิเหล็ก
คุณสมบัติสองประการที่ทำให้ท่อไทเทเนียมคุ้มค่าและไม่มีอะไรอื่นอีกแล้ว ประการแรกคือความหนาแน่น: 4.51 กรัมต่อลูกบาศก์เซนติเมตร เทียบกับ 7.85 สำหรับเหล็ก ดังนั้นท่อไทเทเนียมขนาดเดียวกันจะมีน้ำหนักน้อยกว่าครึ่งหนึ่ง ประการที่สองคือไทเทเนียมไม่เป็นรูพรุนในน้ำทะเล น้ำเกลือ หรือคลอรีนเปียก ซึ่งหมายความว่าไม่ต้องเคลือบ ไม่ต้องใช้อินฮิบิเตอร์ และไม่ต้องเผื่อการกัดกร่อนที่ผนัง เมื่อรวมสองสิ่งนี้เข้าด้วยกัน เส้นท่อสามารถมีน้ำหนักเบาและผนังบางกว่าท่อสแตนเลสที่เทียบเท่ากัน ท่อเหล่านี้คือ Gr1 และ Gr2 ขนาดเส้นผ่านศูนย์กลางภายนอก 9.52 มม. ถึง 38.1 มม. ในรูปแบบขดหรือความยาวตรง สำหรับการใช้งานทางทะเล เคมี การบินและอวกาศ และเครื่องมือวัด
ข้อมูลท่อน้ำหนักเบา
| เกรด | Gr1 และ Gr2, Gr7 สำหรับคลอไรด์ร้อน |
| เส้นผ่านศูนย์กลางภายนอก | 9.52, 12.7, 15.9, 19.1, 25.4, 32, 33.4 และ 38.1 มม. |
| ผนัง | 0.3 มม. ถึง 10 มม. ขนาดอื่น ๆ ตามสั่ง |
| ความยาว | ขดหรือตรงถึง 1200 มม. ยาวกว่านั้นตามคำขอ |
| ความหนาแน่น | 4.51 กรัมต่อลูกบาศก์เซนติเมตร |
| ความต้านแรงดึง | Gr1 ประมาณ 240 MPa, Gr2 ประมาณ 345 MPa |
| สภาพ | อบอ่อน, คลายความเค้นตามคำขอ |
| มาตรฐาน | ASTM B338, ASTM B861 สำหรับผนังหนา |
| การใช้งาน | เส้นทางทางทะเล เคมี การบินและอวกาศ การแพทย์ และเครื่องมือวัด |
น้ำหนักต่อเมตรเทียบกับวัสดุอื่น ๆ
| วัสดุ | ความหนาแน่น g/cm3 | ท่อ 25 x 1.2 มม., กก. ต่อ ม. |
|---|---|---|
| ไทเทเนียม Gr2 | 4.51 | 0.041 |
| เหล็กกล้าไร้สนิม 316L | 8.00 | 0.072 |
| สแตนเลสดูเพล็กซ์ | 7.80 | 0.070 |
| ทองแดงนิกเกิล 90/10 | 8.94 | 0.080 |
| ไทเทเนียม, 9.52 x 0.5 มม. | 4.51 | 0.006 |
การเปรียบเทียบนี้ทำขึ้นโดยเจตนาสำหรับขนาดเดียวกัน เพราะนี่คือวิธีที่เส้นท่อถูกระบุ ท่อไทเทเนียมขนาด 25 x 1.2 มม. มีน้ำหนักประมาณ 0.041 กก. ต่อเมตร และท่อเดียวกันใน 316L มีน้ำหนักประมาณ 0.072 กก. ประหยัดได้ประมาณ 43 เปอร์เซ็นต์ สำหรับเส้นท่อเครื่องมือขนาดเล็ก 9.52 x 0.5 มม. ตัวเลขคือ 0.006 กก. และ 0.011 กก. ต่อเมตร สำหรับท่อไอเสียทางทะเลหรือแท่นขุดเจาะนอกชายฝั่งที่เกี่ยวข้องกับหลายร้อยเมตร การประหยัดนี้จะปรากฏในเหล็กโครงสร้างรองรับเช่นเดียวกับในท่อเอง
ที่ซึ่งความแตกต่างไม่ใช่แค่น้ำหนัก
ไทเทเนียมทนต่อคลอไรด์โดยการสร้างชั้นออกไซด์ที่เสถียรแทนที่จะเป็นการผสมโมลิบดีนัม ดังนั้นจึงไม่เป็นรูพรุนในน้ำทะเลที่อุณหภูมิแวดล้อม และไม่ต้องการโมลิบดีนัม 6 เปอร์เซ็นต์ที่ทำให้ 316L มีราคาแพงและยังคงมีค่าเล็กน้อยในน้ำเกลืออุ่น นอกจากนี้ยังทนทานต่อน้ำที่มีคลอรีนที่ใช้ในการรักษาระบบทางทะเลให้สะอาด ซึ่งทองแดงนิกเกิลและสแตนเลสทั้งคู่ประสบปัญหา ข้อจำกัดเดียวที่ต้องคำนึงถึงคือคลอไรด์ร้อนเข้มข้น ซึ่ง Gr7 แทนที่จะเป็น Gr2 คือเกรดที่ถูกต้อง
ความแข็งแรงจำเพาะและการสั่นสะเทือน
การหารความต้านแรงดึงด้วยความหนาแน่นทำให้ไทเทเนียมมีค่าประมาณ 76 kN m ต่อ กก. เทียบกับประมาณ 25 สำหรับ 316L ซึ่งเป็นเหตุผลว่าทำไมท่อไทเทเนียมผนังบางจึงทนต่อการสั่นสะเทือนที่อาจทำให้ท่อสแตนเลสที่หนากว่าแตกได้ ท่อที่เบากว่าจะเพิ่มความถี่ธรรมชาติของเส้นทาง ทำให้ห่างจากฮาร์มอนิกของปั๊มและเครื่องยนต์ และลดภาระบนตัวแขวนและโครงสร้างที่รองรับ สำหรับท่อไฮดรอลิกและเครื่องมือวัดของเครื่องบิน ผลกระทบทั้งสองนี้มีความสำคัญพอ ๆ กับความต้านทานการกัดกร่อน
ที่ซึ่งน้ำหนักและการกัดกร่อนมาบรรจบกัน
การใช้งานที่ระบุคุณสมบัติทั้งสองพร้อมกันคือสิ่งที่ต้องออกแบบ หัวจ่ายน้ำหล่อเย็นทะเลและระบบแยกเกลือแร่ต้องการความต้านทานคลอไรด์ที่ผนังบางพอที่จะรักษาการถ่ายเทความร้อน ท่อไอเสียและเครื่องฟอกอากาศนอกชายฝั่งและบนเรือต้องการน้ำหนักเบาเหนือแนวน้ำ ท่อเคมีและท่อคลอรีนต้องการวัสดุที่ไม่ต้องเผื่อการกัดกร่อน ท่อไฮดรอลิกและเครื่องมือแพทย์สำหรับการบินและอวกาศต้องการเส้นผ่านศูนย์กลางเล็ก ความคลาดเคลื่อนที่แม่นยำ และรูที่สะอาด มากกว่าความสามารถในการรับแรงดัน
ต้นทุนเริ่มต้นเทียบกับวงจรชีวิต
ไทเทเนียมมีราคาสูงกว่าต่อกิโลกรัมกว่าสแตนเลส และน้อยกว่าต่อเมตรกว่าที่ตัวเลขบ่งชี้ เพราะต้องใช้น้อยกว่า กรณีนี้จะเกิดขึ้นตลอดอายุการใช้งานของเส้นท่อ: ไม่ต้องเคลือบใหม่ ไม่ต้องเติมอินฮิบิเตอร์ ไม่ต้องเผื่อการกัดกร่อนที่ผนัง และอายุการใช้งานมักจะกำหนดโดยข้อต่อมากกว่าท่อ ในกรณีที่ต้องเปลี่ยนเส้นท่อทุก ๆ สองสามปีเนื่องจากการเป็นรูพรุน ท่อไทเทเนียมมักจะมีราคาถูกกว่าเมื่อเปลี่ยนครั้งที่สอง
การสั่งซื้อท่อน้ำหนักเบา
เสนอราคาตามเส้นผ่านศูนย์กลางภายนอก ผนัง เกรด ความยาว และการทดสอบ เช่น 25.4 มม. OD, ผนัง 1.2 มม., Gr2, ตรง 6 ม., อบอ่อน, ทดสอบด้วยกระแสไหลวน หากน้ำหนักเป็นปัจจัยสำคัญ ให้สอบถามเกี่ยวกับความคลาดเคลื่อนของผนังที่โรงงานสามารถรักษาไว้ได้ เพราะผนังที่บวกสิบเปอร์เซ็นต์บนท่อบาง ๆ จะทำให้การประหยัดลดลงอย่างเห็นได้ชัด และหากระดับคลอไรด์สูง ให้แจ้ง เพื่อที่ Gr7 จะสามารถเสนอราคาแทน Gr2 ได้

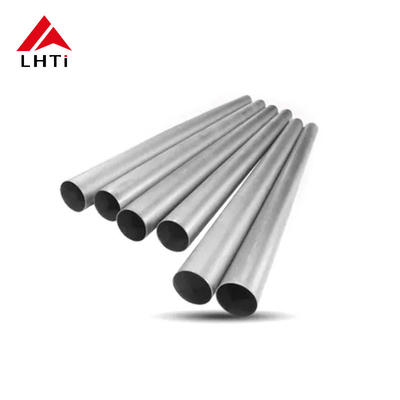

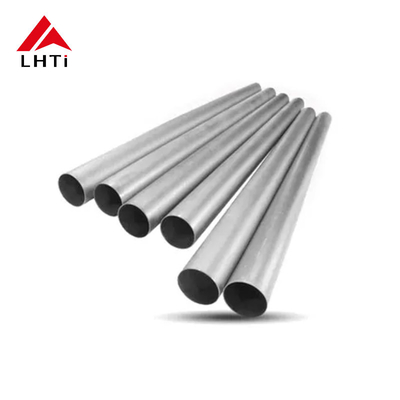

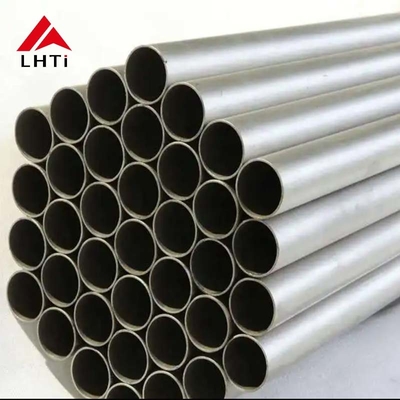

รูปภาพสินค้า
