| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | แท่งไทเทเนียม |
| ขั้นต่ำ: | 200 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C,D/A,D/P,T/T |
| ความสามารถในการจําหน่าย: | 100-200 ตัน/ตันต่อเดือน |
แท่งไทเทเนียม Gr2 ASTM B265 การออกแบบน้ำหนักเบา
น้ำหนักคือต้นทุนทุกที่ที่ต้องแบก เร่ง หรือยก แท่งกลมไทเทเนียม Gr2 ตามมาตรฐาน ASTM B265 มีความหนาแน่น 4.51 กรัม/ซม.3 เทียบกับ 7.85 สำหรับเหล็ก และประมาณ 8.9 สำหรับโลหะผสมทองแดง ดังนั้นส่วนประกอบที่ทำจากวัสดุนี้จะมีน้ำหนักเบากว่าส่วนประกอบเดียวกันที่ทำจากเหล็กประมาณ 43 เปอร์เซ็นต์ ก่อนที่จะพิจารณาค่าเผื่อการกัดกร่อน แท่งเหล่านี้มีเส้นผ่านศูนย์กลางตั้งแต่ 3 มม. ถึง 200 มม. ในสภาพอบอ่อน และหน้านี้จะแสดงที่มาของการประหยัดและที่มาของการประหยัดนั้นไม่เกิดขึ้น
ความแตกต่างของความหนาแน่นมีค่าเท่าใด
ตารางเปรียบเทียบมวลของแท่งกลมขนาด 20 มม. ยาวหนึ่งเมตรในวัสดุที่ใช้กันทั่วไปสำหรับงานเดียวกัน ตัวเลขนี้เป็นเรขาคณิตอย่างง่าย: พื้นที่หน้าตัดคูณด้วยความหนาแน่น การประหยัดเป็นสัดส่วน ดังนั้นจึงใช้ได้กับชิ้นส่วนยึดขนาด 6 มม. และเพลาขนาด 150 มม.
| วัสดุ | ความหนาแน่น กรัม/ซม.3 | น้ำหนักแท่ง 20 มม. กก./ม. | น้ำหนักเทียบกับ Gr2 |
|---|---|---|---|
| ไทเทเนียม Gr2 | 4.51 | 1.42 | 100% |
| ไทเทเนียม Gr5 | 4.43 | 1.39 | 98% |
| เหล็กคาร์บอน | 7.85 | 2.47 | 174% |
| สแตนเลส 316 | 8.00 | 2.51 | 177% |
| ทองแดงนิกเกิล | 8.90 | 2.80 | 197% |
| อลูมิเนียม 6061 | 2.70 | 0.85 | 60% |
เบาขึ้นไม่ได้หมายความว่าแข็งขึ้นโดยอัตโนมัติ
โมดูลัสยืดหยุ่นของ Gr2 อยู่ที่ประมาณ 105 GPa ซึ่งใกล้เคียงครึ่งหนึ่งของเหล็ก ดังนั้นแท่งที่มีเส้นผ่านศูนย์กลางเท่ากันจะมีการโก่งตัวประมาณสองเท่าภายใต้ภาระเดียวกัน และเพลาที่มีเส้นผ่านศูนย์กลางเท่ากันจะมีความแข็งแรงต่อการดัดงอและการบิดที่ต่ำกว่า คำตอบทั่วไปคือการเพิ่มเส้นผ่านศูนย์กลางจนกว่าการโก่งตัวจะยอมรับได้ เนื่องจากไทเทเนียมมีน้ำหนักเบากว่าต่อปริมาตร 43 เปอร์เซ็นต์ ส่วนไทเทเนียมที่มีขนาดใหญ่กว่าก็ยังมีน้ำหนักเบากว่าเหล็ก ตารางเปรียบเทียบแสดงตัวเลขที่นักออกแบบต้องการเพื่อทำการแลกเปลี่ยนนั้น
| คุณสมบัติ | ไทเทเนียม Gr2 | เหล็กโครงสร้าง | ผลกระทบต่อการออกแบบ |
|---|---|---|---|
| ความหนาแน่น | 4.51 กรัม/ซม.3 | 7.85 กรัม/ซม.3 | ส่วนตัดเดียวกันรับมวลน้อยลง 43% |
| ความต้านแรงดึง | 345 MPa ขั้นต่ำ | 400 MPa ทั่วไป | เทียบเคียงได้ ดังนั้นความแข็งแรงจึงไม่ค่อยเป็นข้อจำกัด |
| ความแข็งแรงคราก | 275 MPa ขั้นต่ำ | 235 ถึง 355 MPa | ออกแบบตามโมดูลัสที่ต่ำกว่าแทน |
| โมดูลัสยืดหยุ่น | 105 GPa | 200 GPa | การโก่งตัวเพิ่มขึ้นประมาณสองเท่าที่ส่วนตัดเท่ากัน |
| การขยายตัวจากความร้อน | 8.6 x 10-6 ต่อ K | 12 x 10-6 ต่อ K | การเคลื่อนไหวน้อยลงในการหมุนเวียนความร้อน |
| ค่าเผื่อการกัดกร่อน | ไม่จำเป็น | มักจะ 1.5 ถึง 3 มม. | ผนังบางลง ประหยัดน้ำหนักได้มากขึ้น |
ที่ที่การประหยัดน้ำหนักทวีคูณ
ผลกระทบสามประการมักจะเพิ่มจากข้อได้เปรียบด้านความหนาแน่นพื้นฐาน ประการแรก ไทเทเนียมไม่ต้องการค่าเผื่อการกัดกร่อน ดังนั้นชิ้นส่วนที่สัมผัสกับน้ำหรือทะเลสามารถออกแบบให้มีผนังบางกว่าชิ้นส่วนเหล็กที่เทียบเท่ากัน ประการที่สอง มวลที่ลดลงหมายถึงแรงเฉื่อยที่ลดลง ซึ่งช่วยลดแรงบิดและกำลังที่จำเป็นในการเร่งชิ้นส่วนที่หมุนหรือเคลื่อนที่ และลดเวลาในการหยุด ประการที่สาม ตัวรองรับ ตัวยึด และอุปกรณ์ยกทั้งหมดจะมีขนาดเล็กลงเมื่อชิ้นส่วนเองมีน้ำหนักเบาลง และการประหยัดรองนั้นมักจะมีขนาดเท่ากับการประหยัดแรก
ที่ที่ Gr2 เป็นตัวเลือกที่เหมาะสม
Gr2 เป็นไทเทเนียมบริสุทธิ์ทางการค้าที่มีไทเทเนียมประมาณ 99.2 เปอร์เซ็นต์ ออกซิเจนสูงสุด 0.25 เปอร์เซ็นต์ และเหล็กสูงสุด 0.3 เปอร์เซ็นต์ ถูกเลือกสำหรับชิ้นส่วนที่น้ำหนักมีความสำคัญและสัมผัสกับคลอไรด์ น้ำทะเล ไฮโปคลอไรต์ หรือกรดออกซิไดซ์เจือจาง เนื่องจากเกรดนี้ทนทานต่อสื่อเหล่านั้นโดยไม่ต้องเคลือบหรือป้องกันแคโทด สามารถเชื่อมด้วย TIG มาตรฐานภายใต้ก๊าซอาร์กอนและขึ้นรูปได้ง่าย ซึ่งเหมาะสำหรับตัวยึดและโครงที่ผลิตขึ้น หากต้องการความแข็งแรงมากขึ้นที่น้ำหนักใกล้เคียงกัน Gr5 คือขั้นตอนต่อไป หากต้องการความสามารถในการขึ้นรูปสูงสุดคือ Gr1
สภาพการจัดหาและการตรวจสอบ
แท่งจะถูกจัดส่งในสภาพอบอ่อน ดึงเย็น หรือเจียร โดยมีความคลาดเคลื่อนของเส้นผ่านศูนย์กลางลงถึง 0.005 มม. สำหรับสต็อกที่เจียร และความแข็งประมาณ HV200 แต่ละชุดจะได้รับการทดสอบแรงดึงและตรวจสอบองค์ประกอบทางเคมี และมีการตรวจสอบด้วยคลื่นเสียงความถี่สูงตามคำขอสำหรับแท่งที่จะนำไปกลึงเป็นส่วนประกอบรับแรงดันหรือยก ใบรับรองจะรายงานหมายเลขชุด สภาพ และค่าที่วัดได้ เพื่อให้สามารถเชื่อมโยงการคำนวณน้ำหนักกับชุดงานที่ระบุได้
การสั่งซื้อและการบรรจุภัณฑ์
เสนอราคาตามเส้นผ่านศูนย์กลาง ความยาว สภาพ ความคลาดเคลื่อน และมาตรฐาน เช่น 30 มม. Gr2 ASTM B265 อบอ่อน เจียร h9, 3000 มม. แท่งจะถูกบรรจุในกล่องไม้อัดพร้อมแผ่นกั้นเพื่อป้องกันผิวสำเร็จ ทำเครื่องหมายด้วยเกรด หมายเลขชุด และขนาด และจัดส่งพร้อมใบรับรองจากโรงงาน

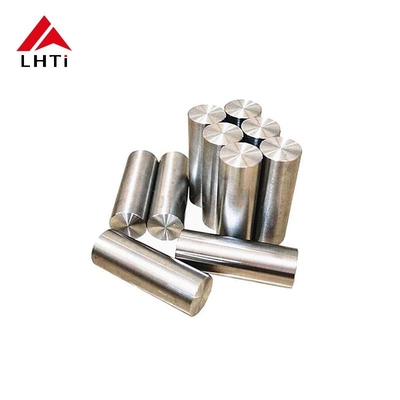

รูปภาพสินค้า
