| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | วาล์วลูกหนังไทเทเนียม |
| ขั้นต่ำ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T ตะวันตกสหภาพ |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |
ASME วาล์วลูกบอลไทเทเนียมสามชิ้น Gr1 Gr2
วาล์วลูกบอลสามชิ้นถูกเลือกด้วยเหตุผลเดียว: ส่วนกลางสามารถคลายสลักเกลียวและแกว่งออกจากแนวโดยไม่ต้องตัดท่อหรือเคลื่อนย้ายข้อต่อปลาย บนท่อไทเทเนียม นั่นสำคัญ เพราะวาล์วมักจะเป็นส่วนที่ถูกที่สุดของชุดประกอบที่เชื่อม และมีแนวโน้มมากที่สุดที่จะต้องเปลี่ยนซีล สไตล์ตัวถังนี้ผลิตขึ้นในเกรด 1 และเกรด 2 ตามมาตรฐาน ASME B16.34 พร้อมรูเจาะเต็มและลูกบอลแบบลอย
โครงสร้างตัวถังสามชิ้นเป็นอย่างไร
ชุดประกอบประกอบด้วยตัวถังกลาง ลูกบอลที่มีรูเจาะเต็ม ซีลสองอัน และฝาปิดปลายแบบเกลียวหรือแบบเชื่อมสองอันที่ดึงเข้าหากันด้วยสลักเกลียวสี่ตัว การถอดสลักเกลียวเหล่านั้นออกจะทำให้ส่วนกลางแกว่งออกไปได้โดยที่ฝาปิดปลายยังคงอยู่บนท่อ ดังนั้นซีล ซีล และลูกบอลเองสามารถเปลี่ยนได้ในตำแหน่ง ความหนาผนังตัวถังเป็นไปตาม ASME B16.34 สำหรับคลาสที่เลือก และฝาปิดปลายถูกผลิตจากเกรดเดียวกับส่วนกลาง เพื่อไม่ให้เกิดผลกระทบแบบกัลวานิกข้ามรอยต่อ
ข้อมูลจำเพาะของวาล์ว
| วัสดุตัวถัง | ไทเทเนียม Gr1 (UNS R50250) หรือ Gr2 (UNS R50400) |
| มาตรฐานการออกแบบ | ASME B16.34, API 6D |
| ช่วงขนาด | DN15 ถึง DN100 (1/2 นิ้ว ถึง 4 นิ้ว) |
| ระดับแรงดัน | คลาส 150, คลาส 300 |
| พอร์ต | พอร์ตเต็ม, ลูกบอลลอย |
| วัสดุซีล | PTFE มาตรฐาน; RPTFE หรือ PEEK สำหรับอุณหภูมิสูงขึ้น |
| ข้อต่อปลาย | ซ็อกเก็ตเชื่อม, เกลียว NPT, หน้าแปลน RF |
| ช่วงอุณหภูมิ | ซีล PTFE -29 C ถึง 180 C |
| ทนไฟ | API 607, API 6FA |
| ป้องกันไฟฟ้าสถิต | API 608 |
| การทดสอบแรงดัน | API 598, เปลือกและซีล |
| การทำงาน | คันโยก, เฟืองหนอน, แอคทูเอเตอร์แบบลมหรือไฟฟ้า |
เกรด 1 หรือ เกรด 2 - ควรเลือกอันไหน
เกรด 1 เป็นเกรดบริสุทธิ์เชิงพาณิชย์ที่อ่อนกว่า มีความแข็งแรงดึงขั้นต่ำ 240 MPa และมีความเหนียวและการขึ้นรูปสูงสุดในกลุ่ม เหมาะสำหรับน้ำแรงดันต่ำ น้ำทะเล และสารเคมีออกซิไดซ์เล็กน้อยที่ให้ความสำคัญกับอายุการกัดกร่อนและการเชื่อมที่ง่าย เกรด 2 เพิ่มความแข็งแรงดึงขั้นต่ำเป็น 345 MPa พร้อมกำลังคราก 275 MPa และเป็นตัวเลือกปกติสำหรับตัวถังคลาส 300 ขนาดใหญ่ และท่อที่ประสบกับแรงดันน้ำกระแทกหรือการเปลี่ยนแปลงอุณหภูมิ ทั้งสองเกรดไม่เป็นแม่เหล็กและไม่ได้รับผลกระทบจากน้ำที่มีคลอรีนที่อุณหภูมิห้อง
พฤติกรรมและแรงบิดของซีล
ซีล PTFE ให้การปิดผนึกที่แน่นสนิทด้วยแรงบิดในการทำงานต่ำ ซึ่งเป็นเหตุผลว่าทำไมวาล์วขนาด 4 นิ้วจึงยังสามารถหมุนได้ด้วยมือ เหนือ 180 C วัสดุซีลจะเปลี่ยนเป็น PEEK และแรงบิดจะเพิ่มขึ้น ดังนั้นเฟืองหนอนหรือแอคทูเอเตอร์จึงมักจะระบุตั้งแต่ DN80 ขึ้นไปในรุ่นนั้น แกนวาล์วป้องกันการระเบิด โดยมีอุปกรณ์ป้องกันไฟฟ้าสถิตที่ทำให้ลูกบอล แกนวาล์ว และตัวถังต่อเนื่องทางไฟฟ้าสำหรับการใช้งานที่ประจุไฟฟ้าสถิตต้องไม่สะสม
การทดสอบและเอกสาร
วาล์วทุกตัวจะถูกทดสอบแรงดันตาม API 598 ด้วยการทดสอบเปลือกที่แรงดัน 1.5 เท่าของแรงดันที่กำหนด และการทดสอบซีลที่ 1.1 เท่า โดยทั้งสองจะคงอยู่ตามระยะเวลาที่กำหนดโดยมาตรฐาน และบันทึกการทดสอบจะถูกเก็บไว้ตามหมายเลขซีเรียลของวาล์ว ใบรับรองโรงงานตาม EN 10204 3.1 สำหรับชิ้นส่วนไทเทเนียม รายงานมิติ และแผนภูมิการทดสอบซีล จะถูกออกพร้อมกับการจัดส่งแต่ละครั้ง วาล์วที่ติดตั้งแอคทูเอเตอร์จะมาพร้อมกับแท่นยึดตาม ISO 5211 เพื่อให้สามารถติดตั้งแอคทูเอเตอร์ที่ลูกค้าจัดหาได้โดยไม่ต้องใช้แผ่นอะแดปเตอร์

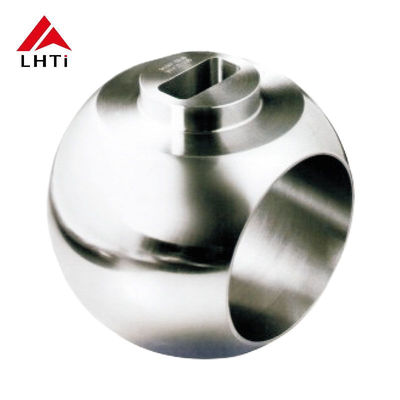

รูปภาพสินค้า
![]()
![]()
