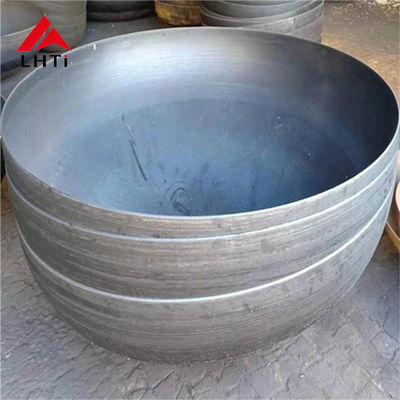

Gr2 Gr5 ทิตาเนียมจาน หัวครึ่งกลม ทิตาเนียมหัวจาน ทิตาเนียม หัวครึ่งกลม จานทรงทิตาเนียม อุปกรณ์

Gr2 Gr5 ทิตาเนียมจาน หัวครึ่งกลม ทิตาเนียมหัวจาน ทิตาเนียม หัวครึ่งกลม จานทรงทิตาเนียม อุปกรณ์

หัวหมึกทรงจานไทเทเนียม (Gr2 & Gr5) เป็นองค์ประกอบสําคัญในการใช้งานอุตสาหกรรมต่างๆ โดยเฉพาะในสาขาแปรรูปเคมี, อุตสาหกรรมปิโตรเคมีเครื่องบรรจุความดันหัวเหล่านี้ประกอบจากเหล็กผสมไทเทเนียม โดยทั่วไปเกรด 2 (Gr2) และเกรด 5 (Gr5) ซึ่งเป็นที่รู้จักสําหรับคุณสมบัติทางกลที่ดีที่สุดของพวกเขาและสัดส่วนความแข็งแรงสูงต่อน้ําหนัก.

หัวครึ่งโลกทรงจานทิตานี (Gr2 & Gr5)

1. ไทเทเนียมเกรด 2 (Gr2) หัวทรงจาน

ทิตาเนียมเกรด 2 เป็นสับสนธิทิตาเนียมที่บริสุทธิ์ทางการค้า ซึ่งมีความทนทานต่อการกัดสนองที่ดีและความแข็งแรงสูง ทําให้เหมาะสําหรับการใช้งานอุตสาหกรรมทั่วไปเป็นหนึ่งในเกรดที่ใช้กันทั่วไปที่สุดสําหรับหัวครึ่งกลมทรงจานไทเทเนียม เนื่องจากความสามารถในการผสานที่ดีและความทนทานต่อการกัดกร่อนในสภาพแวดล้อมที่หลากหลายรวมถึงสภาพกรด อัลคาลีน และสภาพทะเล

• คุณลักษณะหลัก:

  • ความต้านทานต่อการกัดสนอง: ทิตาเนียม Gr2 มีความต้านทานต่อการกัดสนองจากกรด, คลอรีด และน้ําเกลือส่วนใหญ่มาก ซึ่งทําให้มันเหมาะสําหรับการใช้ในสภาพแวดล้อมที่กัดสนอง เช่น ถังเคมีถังเก็บและการใช้งานทางทะเล
  • ความแข็งแรง: แม้จะไม่แข็งแรงเท่าเกรด 5 แต่เกรด 2 ให้ความแข็งแรงที่เพียงพอสําหรับการใช้งานของภาชนะความดันส่วนใหญ่
  • ความสามารถในการปรับปรุงและปั่น: ทิตาเนียม Gr2 สามารถปรับปรุงและปั่นได้ง่าย ทําให้มันเหมาะสําหรับการสร้างรูปร่างที่ซับซ้อนเช่นหัวจานและหัวครึ่งกลม
  • ประหยัด: เมื่อเทียบกับเกรด 5 เกรด 2 โดยทั่วไปมีราคาถูกกว่า ทําให้มันเป็นตัวเลือกที่น่าสนใจสําหรับการใช้งานที่ความแข็งแรงสูงไม่ใช่ความต้องการที่สําคัญ

• การใช้งาน:

  • ถังความดัน: ใช้ในถังและโรงงานปฏิกิริยาที่ความทนทานต่อการกัดกร่อนเป็นสิ่งสําคัญ
  • การจัดเก็บสารเคมี: เป็นเรื่องปกติในอุตสาหกรรมการแปรรูปสารเคมี โดยเฉพาะในถังและโรงปฏิกิริยาที่จัดการสารรุนแรง
  • อุปกรณ์น้ําทะเลและน้ําทะเล: ใช้ในโรงงานปรับน้ําทะเล, ระบบท่อน้ําทะเล, และการใช้งานในน้ําอื่น ๆ
  • เครื่องแลกเปลี่ยนความร้อน: เหมาะสําหรับเครื่องแลกเปลี่ยนความร้อนที่ต้องการความทนทานต่อการกัดกร่อน

2. ไทเทเนียมเกรด 5 (Gr5) หัวทรงจาน (Ti-6Al-4V)

ทิตาเนียมเกรด 5 หรือ Ti-6Al-4V เป็นสับสนธิสับสนธิสับสนธิสับสนธิสับสนธิสับสนธิสับสนธิสับสนธิสับสนธิสับสนธิสับสนธิสับสนธิสับสนธิสับสนธิสับสนธิสับสนธิสับสนธิสับสนธิสับสนธิสับสนธิสับสนธิสับสนธิสับสนุนอลูมิเนียม 6%, และวานาเดียม 4% ซึ่งทําให้มันมีความแข็งแกร่งสูงขึ้น ทนต่ออุณหภูมิสูง และทนความอ่อนเพลีย เมื่อเทียบกับเกรด 2

• คุณลักษณะหลัก:

  • ความแข็งแรงสูง: Gr5 แข็งแรงกว่า Gr2 มาก ด้วยความแข็งแรงในการดึงประมาณ 900 MPa ทําให้มันเหมาะสําหรับการใช้งานหนัก เช่น เรือแรงดันสูงและองค์ประกอบอากาศ
  • ความต้านทานต่อการกัดกร้าว: เช่นเดียวกับ Gr2 Gr5 ให้ความต้านทานต่อการกัดกร้าวที่ดีเยี่ยม แม้ว่ามันจะไม่ทนทานในสภาพแวดล้อมที่รุนแรงอย่างมากเช่นกรดเข้มข้น
  • ความต้านทานความร้อน: Gr5 ทํางานได้ดีกว่า Gr2 ในอุณหภูมิที่สูงขึ้น ทําให้มันเหมาะสมสําหรับการใช้งานที่เกี่ยวข้องกับความร้อนหรืออุณหภูมิที่สูงขึ้น
  • ความสามารถในการผสมผสาน: แม้ว่า Gr5 จะมีความท้าทายในการผสมผสานมากกว่า Gr2 แต่มันยังมีความสามารถในการผสมผสานที่ดีด้วยเทคนิคและการดูแลที่เหมาะสม
  • ความทนทาน: Gr5 มีความทนทานสูง และสามารถทนต่อการเผชิญหน้ากับความเครียดทางกลนานเวลา ทําให้มันเหมาะสําหรับการใช้งานที่สําคัญ

• การใช้งาน:

  • เครื่องบรรจุความดัน: ใช้ในการใช้งานความดันสูงที่ต้องการความแข็งแรงเพิ่มเติม
  • สายอากาศ: เป็นเรื่องปกติในสายอากาศสําหรับส่วนประกอบ เช่น ถังน้ํามัน สร้างเครื่องบิน และระบบความดัน
  • อุตสาหกรรมเคมี: เหมาะสําหรับการใช้ในตัวปฏิกิริยาและอุปกรณ์ความดันสูงที่จัดการกับสารเคมีที่รุนแรง
  • น้ํามันและก๊าซ: Gr5 ใช้ในอุตสาหกรรมน้ํามันและก๊าซสําหรับอุปกรณ์ใต้ทะเล ท่อท่อแรงดันสูง และภาชนะเก็บก๊าซ

ข้อดีของหัวครึ่งกลมทรงจานไทเทเนียม (Gr2 & Gr5)

• ความต้านทานต่อการกัดสนอง: ทั้งเหล็กผสมไทเทเนียม Gr2 และ Gr5 มีความต้านทานต่อการกัดสนองจากสารเคมีรุนแรง, กรด, และน้ําทะเล, ทําให้มันเหมาะสมสําหรับสภาพแวดล้อมที่รุนแรง.

• อัตราความแข็งแรงต่อน้ําหนัก: ไทเทเนียมมีอัตราความแข็งแรงต่อน้ําหนักสูงซึ่งสําคัญสําหรับการใช้งาน เช่น ถังความดันและถังเก็บ.

• อายุยาวและความทนทาน: ความสามารถของไทเทเนียมในการทนต่อการเผชิญกับสภาพที่รุนแรงเป็นเวลายาวนาน รวมถึงอุณหภูมิและความดันสูงลดต้นทุนการบํารุงรักษาและเวลาหยุดทํางาน.

• ความเข้ากันทางชีวภาพ: ทิตาเนียม Gr2 เป็นที่รู้จักสําหรับความเข้ากันทางชีวภาพของมัน ทําให้มันเหมาะสําหรับการใช้งานทางการแพทย์ แม้ Gr5 สามารถใช้ได้ในสถานที่ที่ต้องการความแข็งแรงสูงกว่า

• ความหลากหลาย: ความหลากหลายของเหล็กผสมไทเทเนียมทําให้มันสามารถใช้ได้ในอุตสาหกรรมที่หลากหลาย จากการแปรรูปเคมีและปิโตรเคมีถึงการใช้งานด้านอากาศและท้องทะเล

กระบวนการผลิตของหัวหมึกทรงจานทิตานีียม

กระบวนการผลิตหัวครึ่งกลมทรงจานไททานีมีหลายขั้นตอน, รวมถึง:

1. การคัดเลือกวัสดุ: ใบของไทเทเนียมเกรด 2 หรือเกรด 5 ถูกเลือกขึ้นอยู่กับความต้องการเฉพาะของการใช้งาน

2. การออกแบบ: ผนังไทเทเนียมถูกทําความร้อนจนถึงอุณหภูมิที่เหมาะสําหรับการออกแบบ, แล้วมันถูกกดหรือดึงมาในรูปร่างครึ่งกลม.การสร้างแบบร้อนหรือเทคนิคการกด

3. การเชื่อม: หากหัวจานต้องเชื่อมกับส่วนอื่น ๆ เช่น ร่างทรงกระบอก, เทคนิคการเชื่อมความละเอียดเช่นการเชื่อม TIG (Tungsten Inert Gas welding) ใช้ในการเชื่อมส่วนไทเทเนียม.ต้องระวัง เพื่อหลีกเลี่ยงการปนเปื้อน และรักษาความสมบูรณ์ของวัสดุ.

4. หลังการแปรรูป: หลังจากที่หัวถูกสร้างและผสมผสาน มันอาจผ่านกระบวนการเพิ่มเติม เช่น การบดเพื่อกําจัดออกไซด์ การเคลือบเพื่อปรับปรุงการทําผิวหรือ passivation เพื่อเพิ่มความต้านทานต่อการกัดกร่อน.

5. การทดสอบและการตรวจสอบ: หัวเสร็จได้รับการตรวจสอบการควบคุมคุณภาพอย่างเข้มงวด รวมถึงการทดสอบที่ไม่ทําลาย (NDT) เช่น X-ray การทดสอบ ultrasonic หรือการทดสอบความดันเพื่อให้มั่นใจว่าพวกมันตรงกับมาตรฐานความแข็งแรงและความทนทานที่ต้องการ.

กระบวนการผลิตหัวไทเทเนียม Hemispherical

หัวครึ่งกลมไทเทเนียมมักถูกผลิตโดยใช้กระบวนการ เช่น การวาดลึก, การสร้างร้อน, หรือการกด. กระบวนการทั่วไปรวมถึง:

1. การเตรียมแผ่น:แผ่นเหล็กไทเทเนียมถูกตัดเป็นขนาดที่ต้องการ
2. การปั้น: ผนังไทเทเนียมถูกทําความร้อนแล้วกดหรือดึงมาเป็นรูปร่างแบบครึ่งกลม โดยใช้เครื่องพิมพ์หรือเครื่องปั้น
3. การเชื่อม: หากจําเป็น หัวครึ่งกลมจะเชื่อมกับร่างกระบอกของภาชนะหรือถังการปั่นไทเทเนียมต้องควบคุมความร้อนและสภาพแวดล้อมในการปั่นอย่างละเอียด เพื่อป้องกันการปนเปื้อน.
4. หลังการแปรรูป: หลังจากการปั้นและผสมผสาน หัวหมึกไทเทเนียมอาจได้รับการรักษา เช่น การบด, การเคลือบ, หรือ passivation เพื่อเพิ่มความต้านทานต่อการกัดสลายและคุณภาพผิว

ข้อดีของหัวทิตาเนียมครึ่งโลก

1. ความต้านทานต่อการกัดกรอง:
   • สารสกัดไทเทเนียม โดยเฉพาะเกรด 1 และเกรด 2 เป็นที่รู้จักกันดีด้วยความทนทานต่อการกัดกร่อนที่เหนือกว่า ซึ่งมีความสําคัญในสภาพแวดล้อมทางเคมีและทางทะเล
2. อัตราความแข็งแรงต่อน้ําหนัก:
   • ไทเทเนียมมีอัตราความแข็งแรงสูงต่อน้ําหนัก ซึ่งหมายความว่าหัวสามารถทนความดันภายในที่สูงได้ โดยไม่ต้องเพิ่มน้ําหนักที่สําคัญซึ่งเป็นสิ่งสําคัญในอุตสาหกรรม เช่น การบินและท้องทะเล.
3. อายุยาว:
   • เนื่องจากไทเทเนียมมีความทนทานต่อการกัดกรองที่ดีมาก หัวครึ่งกลมที่ทําจากวัสดุนี้มีอายุการใช้งานยาวนานและการบํารุงรักษาน้อย
4. ทนต่ออุณหภูมิสูง
   • ทิตาเนียมเกรด 5 โดยเฉพาะอย่างยิ่ง เหมาะสําหรับการใช้งานในอุณหภูมิสูง โดยการรับรองความสมบูรณ์แบบของโครงสร้างในสภาพแวดล้อมความร้อนสูง
5. ความเข้ากันได้ทางชีวภาพ:
   • ทิตาเนียมเกรด 1 และเกรด 2 มีความสอดคล้องทางชีวภาพ ทําให้มันเหมาะสําหรับการใช้ในอุปกรณ์การแพทย์ เช่น อุปกรณ์ฝังและเครื่องมือการผ่าตัด

การใช้งานของหัวทิตาเนียมครึ่งโลก

1. ภาชนะความดัน:
   • ใช้ในอุตสาหกรรม เช่น ปิโตรเคมี, ยา, และการแปรรูปอาหารที่ความดันภายในต้องถูกควบคุมอย่างปลอดภัย
2. เครื่องเปลี่ยนความร้อน:
   • หัวไทเทเนียมถูกใช้ในเครื่องแลกเปลี่ยนความร้อน เนื่องจากความทนทานต่อการกัดกร่อนและความสามารถในการทนความหน่วงร้อนสูง
3. ถังเก็บของ:
   • ใช้ในถังเก็บของที่ต้องการความทนทานที่ดีต่อการกัดกร่อนจากสารเคมีหรือกรด
4. การบินอวกาศ:
   • ความแข็งแรงและคุณสมบัติของความเบาของไทเทเนียมทําให้มันเหมาะสมสําหรับการนําไปใช้ในเครื่องบินอวกาศ รวมถึงถังน้ํามันและส่วนประกอบที่มีความดัน
5. การใช้งานทางทะเล:
   • เหมาะสําหรับการติดต่อกับน้ําทะเล ที่ความทนทานของไทเทเนียมต่อการกัดกร่อนที่เกิดจากคลอริดเป็นสิ่งสําคัญ
6. การผลิตพลังงาน:
   • ใช้ในการก่อสร้างเรอคเตอร์และส่วนประกอบความดันสูงและอุณหภูมิสูงอื่น ๆ ในอุตสาหกรรมการผลิตพลังงาน

ประเภทของหัวจานตามรูปร่าง

หัวจานถูกจัดลําดับขึ้นอยู่กับรูปร่างทางกณิตศาสตร์ของพวกเขา และแต่ละชนิดให้บริการความต้องการโครงสร้างหรือการทํางานเฉพาะเจาะจง

หัวขอบ:

• หัวเหล่านี้มีพื้นผิวที่คอนเว็กซ์ข้างนอก และมักจะใช้เพื่อรับรองความสมบูรณ์แบบโครงสร้างของถังที่ต้องทนความดันภายใน
• ตัวอย่างประกอบด้วยหัวครึ่งกลม หัวโอวาล หัวดิสก์ และหัวกลมที่ไม่มีขอบ
• หัวครึ่งกลมมักจะใช้ในภาชนะความดันสูง เพราะรูปร่างของมันสามารถกระจายความดันภายในได้อย่างเท่าเทียมกัน
• หัวโอวาลและหัวแผ่นยังสามารถใช้ได้ขึ้นอยู่กับการออกแบบและความต้องการความดัน
• กระปุกแก๊สบางกระปุกใช้หัวด้านในคอนเว็กซ์ บางครั้งเรียกว่าหัวด้านล่างรวม ซึ่งเพิ่มความแข็งแรงและความปลอดภัยโดยการจัดจําหน่ายภาระได้อย่างมีประสิทธิภาพมากขึ้น

หัวทรงโคลน:

• หัวทรงโขนมีรูปร่างทรงโขน และมักจะใช้ในแอปพลิเคชั่นที่จําเป็นต้องมีการเปลี่ยนระหว่างรูปร่างทรงกระบอกและรูปร่างทรงโขนเช่นในชนิดของปฏิกิริยาและหอคอยบางชนิด.
• หัวเหล่านี้มีประโยชน์โดยเฉพาะอย่างยิ่งในการจัดการทั้งความเครียดภายในและภายนอกเนื่องจากธรรมชาติของมันที่กระชับ

หัวเรียบ:

• หัวเรียบไม่ค่อยจะพบได้มากนักจากหัวคอนเว็กซ์หรือคอนิกส์ และใช้ในถังที่ความดันภายในค่อนข้างต่ําหรือไม่มีการผลิตและปั่นมันง่ายกว่า แต่โดยทั่วไปไม่ค่อยมีประสิทธิภาพในการจัดการความดันภายในสูง.

รูปแบบการผสม:

• บางหัวรวมรูปร่างทางกณิตศาสตร์ที่แตกต่างกันเพื่อบรรลุผลประโยชน์การออกแบบหรือโครงสร้างเฉพาะเจาะจง หัวเหล่านี้อาจรวมรูปร่างแบบคอนเว็กซ์และคอนเว็กซ์ หรือใช้องค์ประกอบเรียบและคอนเว็กซ์เพื่อตอบสนองความต้องการทางการทํางานของเรือ.

(หัวจานไทเทเนียม) DIN28013

ขั้นตอนการผลิตสําหรับหัวจานทิตาเนียม

การผลิตหัวจานไทเทเนียมมีหลายขั้นตอนที่สําคัญเพื่อให้แน่ใจว่าวัสดุตอบสนองความต้องการที่เข้มงวดของความแข็งแรง, ความต้านทานต่อการกัดสนองและการเสร็จผิวนี่คือวิธีการผลิต:

การผลิตชิ้นแรกของแผ่นไทเทเนียมหรือแผ่นเหล็กเคลือบ

• กระบวนการ: การผลิตเริ่มต้นด้วยการสร้างแผ่นไทเทเนียมหรือแผ่นเหล็กเคลือบแผ่นเหล่านี้เป็นทิตานีียมบริสุทธิ์หรือเหล็กผสมทิตานีียม และยังสามารถรวมการเคลือบด้วยโลหะอื่น ๆ สําหรับคุณสมบัติที่เพิ่มเติม.
• การ ตรวจ สอบ: พล็อต แรก ๆ จะ ถูก ตรวจ สอบ เพื่อ พบ ความ อ่อนแอ ใน วัสดุ เช่น ความ แปรก, ความ ไม่ สอดคล้อง, หรือ ความ ไม่ สะอาด.

การทําความสะอาดและบดผิวแผ่น

• กระบวนการ: พื้นผิวของแผ่นไทเทเนียมถูกทําความสะอาดอย่างละเอียด เพื่อกําจัดการออกซิเดชั่น, ไขมัน, หรือปนเปื้อนอื่น ๆ.พื้นผิวถูกบดจนเรียบ เพื่อเตรียมการสําหรับกระบวนการสร้าง.

การ ป้องกัน ผิว และ การ สี

• กระบวนการ: การเคลือบป้องกันถูกนําไปใช้กับแผ่นเพื่อป้องกันความเสียหายระหว่างกระบวนการพัฒนาและการจัดการสีสามารถนําไปใช้เพื่อให้ความทนทานต่อการกัดกร่อนมากขึ้น หรือเพื่อเป้าหมายด้านความงาม.

การปรับปรุง (ปรับปรุงร้อนหรือเย็น)

• กระบวนการ: ผนังไทเทเนียมจะกลายเป็นรูปร่างของจาน, ทั้งผ่านการสร้างร้อน (ในอุณหภูมิที่สูงขึ้นเพื่อเพิ่มความสามารถในการปรับปรุง) หรือการสร้างเย็น (ในอุณหภูมิห้อง).กระบวนการนี้ออกแบบแผ่นในรูปแบบหัวจานที่ต้องการ, ซึ่งอาจมีรูปเป็นครึ่งโลก, กลม หรือทรงโขน

การ เตรียม การ ตัด และ การ บด

• กระบวนการ: หลังจาก การ รูป แบบ แล้ว หัว จาน จะ ได้ เตรียม ไว้ สําหรับ การ ตัด.

พริกเกิล

• กระบวนการ: การบด หมักหมักหมักหมักหมักหมักหมักหมักหมักหมักหมักหมักหมักหมักหมักหมักหมักหมักหมักหมักขั้นตอนนี้ทําให้แน่ใจว่าหัวจานมีพื้นผิวที่สะอาดสําหรับการแปรรูปต่อไป.

การทดสอบ UT & PT

• กระบวนการ: การทดสอบ Ultrasonic (UT) และการทดสอบ Penetrant (PT) จะดําเนินการเพื่อตรวจพบความบกพร่องภายในหรือพื้นผิววิธีการทดสอบที่ไม่ทําลายเหล่านี้รับประกันความสมบูรณ์แบบโครงสร้างของหัวจานไททานีม.

การเคลือบผิวตามที่ต้องการ

• กระบวนการ: หากต้องการการทําปลายพื้นผิวเฉพาะเจาะจง (ตัวอย่างเช่น กระจ่างกระจ่างสูงหรือสีซาติน) การเคลือบทําเพื่อบรรลุลักษณะที่ต้องการและความเรียบ.นี้ยังเพิ่มความทนทานต่อการกัดกร่อนของพื้นผิว.

การตรวจสอบครั้งสุดท้าย

• กระบวนการ: การตรวจสอบสุดท้ายจะดําเนินการเพื่อให้แน่ใจว่าหัวจานไททานิียมตอบสนองความต้องการทั้งหมดที่กําหนดไว้ รวมถึงขนาด มาตรฐานคุณภาพ และเกณฑ์การทํางานความบกพร่องหรือความแตกต่างใด ๆ จะถูกแก้ไขก่อนที่จะก้าวไปสู่ขั้นตอนต่อไป.

การบรรจุ

• กระบวนการ: เมื่อหัวจานไทเทเนียมผ่านการตรวจสอบทั้งหมด, มันถูกบรรจุอย่างรอบคอบสําหรับการส่ง. การบรรจุป้องกันหัวจานจากความเสียหายระหว่างการขนส่ง,ให้แน่ใจว่าพวกมันจะมาถึงสถานที่ติดตั้งในสภาพดีเยี่ยม.
