| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | หน้าแปลนเชื่อมไทเทเนียมยาว |
| ขั้นต่ำ: | 100 ชิ้น |
| ราคา: | as per your requirement |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union |
| ความสามารถในการจําหน่าย: | 100-200 ตัน/ตันต่อเดือน |

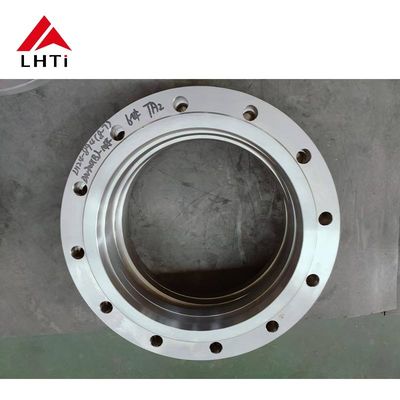

ทิตาเนียมเกรด 9 Flanges คอผสมยาว ASME 150: ลักษณะสําคัญ, การใช้งานและข้อดี
ทิตาเนียมเป็นวัสดุที่สามารถใช้งานได้หลากหลายและมีประสิทธิภาพสูง ซึ่งมักถูกเลือกสําหรับความแข็งแรงที่ดีต่อสัดส่วนน้ําหนัก ความทนทานต่อการกัดสน และความสามารถในการทนอุณหภูมิสูงในอุตสาหกรรม เช่น การบินและอวกาศ, การประมวลผลทางทะเล, การประมวลผลทางเคมี, และการผลิตพลังงาน, ทิตาเนียมเกรด 9 เป็นทางเลือกที่นิยมเนื่องจากคุณสมบัติที่เป็นเอกลักษณ์ของมัน.ทําให้มันเหมาะสําหรับระบบที่ต้องการการทํางานความดันปานกลาง.
ในที่นี้ เราจะศึกษาลักษณะ การใช้งาน และข้อดีของไทเทเนียมเกรด 9 Long Weld Neck Flanges Class 150 ASME
ทิตาเนียมเกรด 9 หรือ Ti-3Al-2.5V เป็นเหล็กสแตนเลสประกอบด้วย ทิตาเนียมที่มีอะลูมิเนียม 3% และวานาเดียม 2.5% เป็นหนึ่งในเหล็กสแตนเลสทิตาเนียมที่มีความแข็งแกร่งที่สุดในทางการค้าให้ความสมดุลของความแข็งแรงเทียบกับเกรด 1 และเกรด 2 ทิตาเนียมเกรด 9 มีความแข็งแรงที่เหนือกว่าทําให้มันเหมาะสมสําหรับการใช้งานที่ต้องการคุณสมบัติกลไกที่สูงกว่า โดยไม่เสียสละความทนทานต่อการกัดกร่อน.
ประเภท 150 เป็นความดันระดับมาตรฐานที่กําหนดโดยรายละเอียด ASME B16.5 สําหรับฟลแลนจ์ ฟลแลนจ์เหล่านี้มีความดันสูงสุด 150 psi ในอุณหภูมิแวดล้อมแม้ความดันจะลดลงเมื่ออุณหภูมิเพิ่มขึ้น. แฟลนส์ประเภท 150 ASME ถูกออกแบบให้ใช้ในระบบความดันปานกลาง และมักจะใช้ในการใช้งานความดันต่ํา เช่น
ระบบท่อความดันต่ํา
ระบบน้ําและควาย
ระบบแปรรูปเคมี
แฟลนจ์คอผสานยาวถูกออกแบบด้วยคอขยายออกไปที่ทําให้แฟลนจ์สามารถผสานกับท่อได้ในระยะยาวมากกว่า
ลงความเครียด: คอยาวช่วยกระจายความเครียดได้อย่างเท่าเทียมกันมากกว่าในทั้งเส้นผ่าและสายเชื่อมต่อท่อ ทําให้ระบบไม่ค่อยมีอาการล้มเหลว
การจัดสรร: คอยาวช่วยให้ชลมตรงกับท่อโดยถูกต้อง ทําให้การปั่นง่ายและปลอดภัยมากขึ้น
สะสมแข็งแรง: คอขยายให้พื้นที่สับที่ใหญ่ขึ้น ส่งผลให้การเชื่อมต่อที่แข็งแรงและทนทานมากขึ้น
แฟลนจ์เหล่านี้เหมาะสมสําหรับระบบที่เชื่อมต่ออยู่ภายใต้ความเครียดทางกลที่สูงขึ้นและที่การจัดสรรเป็นสิ่งจําเป็น
ทิตาเนียมเกรด 9 Long Weld Neck Flanges ประเภท 150 เหมาะสําหรับหลายอุตสาหกรรมสําคัญที่ต้องการการจัดการความดันปานกลางและวัสดุต้องทนต่อการกัดและความเหนื่อยล้า ภายใต้สภาพที่ยากลําบากการใช้งานทั่วไปประกอบด้วย
การบินอวกาศ: ในระบบอากาศอวกาศ, ทิตาเนียมเหล็กเหล็กเหล็กถูกใช้บ่อย ๆ สําหรับความแข็งแรงและคุณสมบัติน้ําหนักเบาของพวกเขา.และระบบไฮดรอลิกที่ต้องการความอดทนความดันปานกลางและความแข็งแรงสูง.
การประมวลผลทางเคมี: โรงงานเคมีมักต้องจัดการกับของเหลวที่รุนแรง และต้องการวัสดุที่สามารถทนต่อสารเคมีที่รุนแรงได้ทิตาเนียมเกรด 9 ละเอียดความต้านทานต่อการกัดกรอง ทําให้มันเหมาะสําหรับการใช้ในปฏิกิริยาเคมี, ท่อท่อ และเครื่องเปลี่ยนความร้อน
ทะเล: ความทนทานของไทเทเนียมต่อการกัดกร่อนของน้ําทะเลทําให้มันเหมาะสมสําหรับการใช้ในสภาพแวดล้อมทางทะเลและท่อท่อใต้ทะเล เพื่อให้เชื่อมต่อที่น่าเชื่อถือและยาวนานในสภาพแวดล้อมที่รุนแรง.
การ สร้าง พลังงาน: ใน โรงไฟฟ้า เครื่องขัดใช้ในระบบท่อที่จัดการน้ํา คัน และของเหลวอื่น ๆ ภายใต้ความดันปานกลางความแข็งแรงและความต้านทานต่อการกัดกร่อนของไทเทเนียม รับประกันการทํางานที่น่าเชื่อถือในระบบที่มีอุณหภูมิและความดันสูง.
อุปกรณ์ทางการแพทย์: ความแข็งแรงของไทเทเนียมเกรด 9 ′′ ความเข้ากันได้ทางชีวภาพ และความทนทานต่อการกัดกรองทําให้มันมีประโยชน์ในการใช้งานทางการแพทย์ รวมถึงเครื่องปลูกและเครื่องมือการผ่าตัดที่ต้องการวัสดุที่ยั่งยืนและปลอดภัย.
| ขนาดในนิ้ว | ขนาดในมม | อูเตอร์ได | แฟลนจ์ หนา | Hub OD | สะพายคอ | อาร์เอฟดีเอ | ความสูง RF | PCD | ความยาวของฮับ | จํานวนของ Bolts | ขนาดลูกเข็ม UNC | ความยาวของบอลท์ของเครื่อง | ความยาว RF Stud | ขนาดหลุม | ขนาด ISO |
| A | B | C | D | E | F | G | H | ||||||||
| 1/2 | 15 | 90 | 9.6 | 30 | 21.3 | 34.9 | 2 | 60.3 | ตามความต้องการ | 4 | 1/2 | 50 | 55 | 5/8 | M14 |
| 3/4 | 20 | 100 | 11.2 | 38 | 26.7 | 42.9 | 2 | 69.9 | ตามความต้องการ | 4 | 1/2 | 50 | 65 | 5/8 | M14 |
| 1 | 25 | 110 | 12.7 | 49 | 33.4 | 50.8 | 2 | 79.4 | ตามความต้องการ | 4 | 1/2 | 55 | 65 | 5/8 | M14 |
| 1 1/4 | 32 | 115 | 14.3 | 59 | 42.2 | 63.5 | 2 | 88.9 | ตามความต้องการ | 4 | 1/2 | 55 | 70 | 5/8 | M14 |
| 1 1/2 | 40 | 125 | 15.9 | 65 | 48.3 | 73 | 2 | 98.4 | ตามความต้องการ | 4 | 1/2 | 65 | 70 | 5/8 | M14 |
| 2 | 50 | 150 | 17.5 | 78 | 60.3 | 92.1 | 2 | 120.7 | ตามความต้องการ | 4 | 5/8 | 70 | 85 | 3/4 | M16 |
| 2 1/2 | 65 | 180 | 20.7 | 90 | 73 | 104.8 | 2 | 139.7 | ตามความต้องการ | 4 | 5/8 | 75 | 90 | 3/4 | M16 |
| 3 | 80 | 190 | 22.3 | 108 | 88.9 | 127 | 2 | 152.4 | ตามความต้องการ | 4 | 5/8 | 75 | 90 | 3/4 | M16 |
| 3 1/2 | 90 | 215 | 22.3 | 122 | 101.6 | 139.7 | 2 | 177.8 | ตามความต้องการ | 8 | 5/8 | 75 | 90 | 3/4 | M16 |
| 4 | 100 | 230 | 22.3 | 135 | 114.3 | 157.2 | 2 | 190.5 | ตามความต้องการ | 8 | 5/8 | 75 | 90 | 3/4 | M16 |
| 5 | 125 | 255 | 22.3 | 164 | 141.3 | 185.7 | 2 | 215.9 | ตามความต้องการ | 8 | 3/4 | 85 | 95 | 7/8 | M20 |
| 6 | 150 | 280 | 23.9 | 192 | 168.3 | 215.9 | 2 | 241.3 | ตามความต้องการ | 8 | 3/4 | 85 | 100 | 7/8 | M20 |
| 8 | 200 | 345 | 27 | 246 | 219.1 | 269.9 | 2 | 298.5 | ตามความต้องการ | 8 | 3/4 | 90 | 110 | 7/8 | M20 |
| 10 | 250 | 405 | 28.6 | 305 | 273 | 323.8 | 2 | 362 | ตามความต้องการ | 12 | 7/8 | 100 | 115 | 1 | M24 |
| 12 | 300 | 485 | 30.2 | 365 | 323.8 | 381 | 2 | 431.8 | ตามความต้องการ | 12 | 7/8 | 100 | 120 | 1 | M24 |
| 14 | 350 | 535 | 33.4 | 400 | 355.6 | 412.8 | 2 | 476.3 | ตามความต้องการ | 12 | 1 | 115 | 135 | 1 1/8 | M27 |
| 16 | 400 | 595 | 35 | 457 | 406.4 | 469.9 | 2 | 539.8 | ตามความต้องการ | 16 | 1 | 115 | 135 | 1 1/8 | M27 |
| 18 | 450 | 635 | 38.1 | 505 | 457.2 | 533.4 | 2 | 577.9 | ตามความต้องการ | 16 | 1 1/8 | 125 | 145 | 1 1/4 | M30 |
| 20 | 500 | 700 | 41.3 | 559 | 508 | 584.2 | 2 | 635 | ตามความต้องการ | 20 | 1 1/8 | 140 | 160 | 1 1/4 | M30 |
| 24 | 600 | 815 | 46.1 | 663 | 610 | 692.2 | 2 | 749.3 | ตามความต้องการ | 20 | 1 1/4 | 150 | 170 | 1 3/8 |
การใช้ไทเทเนียมเกรด 9 ยาว Weld Neck Flanges ประเภท 150 ให้ข้อดีหลักหลายอย่าง โดยเฉพาะอย่างยิ่งในแอปพลิเคชั่นที่ต้องการสมดุลของความแข็งแรงและลักษณะของน้ําหนักเบา:
ความแข็งแรงสูงกว่า: ทิตาเนียมเกรด 9 ให้ความแข็งแรงต่อความยืดและความเหนื่อยล้าสูงกว่าเทียบกับเกรดทิตาเนียมบริสุทธิ์ทางการค้า (เช่นเกรด 1 และเกรด 2)นี้ทําให้มันเหมาะสมสําหรับการใช้งานที่ต้องการที่ความเครียดทางกลเป็นความกังวล.
ความทนทานต่อการกัดสนองที่ดี: ไทเทเนียมเป็นที่รู้จักด้วยความทนทานต่อสภาพแวดล้อมที่กัดสนองมากมาย รวมถึงน้ําทะเล, สารละลายกรดและเกลือ และสารเคมีบางส่วนเกรด 9 ทํางานได้ดีมากในเคมีที่รุนแรงสภาพแวดล้อมทางทะเลและอากาศ
น้ําหนักเบา: ไทเทเนียมเป็นวัสดุเบา ทําให้มันเหมาะสมสําหรับการใช้งานที่การประหยัดน้ําหนักเป็นสิ่งสําคัญ เช่น ในอุตสาหกรรมอากาศและเรืออัตราความแข็งแรงที่สูงต่อน้ําหนักรับประกันว่า flange สามารถรับมือความดันและภาระกลไกโดยไม่ต้องเพิ่มน้ําหนักที่เกินไปยังระบบ.
อายุการใช้งานยาวนาน: ความทนทานต่อการกัดทุบและความแข็งแรงของฟลแลนจ์ไทเทเนียมเกรด 9 ส่งผลให้อายุการใช้งานยาวนาน, ลดความต้องการในการบํารุงรักษาและการเปลี่ยนในช่วงเวลา
การผลิตง่าย: ไทเทเนียมเกรด 9 ให้ความสามารถในการปรับรูปและการปั่นที่ดี ทําให้มันง่ายต่อการผลิตและติดตั้งในระบบต่างๆ โดยเฉพาะเมื่อมีการปั่น
ความทนทานต่ออุณหภูมิ: ไทเทเนียมเกรด 9 สามารถทนต่ออุณหภูมิสูงโดยไม่สูญเสียความแข็งแรงหรือผลงานของมัน ทําให้มันเหมาะสําหรับการใช้งานอุณหภูมิปานกลางถึงสูง
ทิตาเนียมเกรด 9 Long Weld Neck Flanges ประเภท 150 ASME เป็นตัวเลือกที่ดีสําหรับอุตสาหกรรมที่ต้องการความแข็งแรงสูง, ความต้านทานต่อการกัดสนองและผลงานที่น่าเชื่อถือในระบบความดันปานกลางการรับรองระดับชั้น 150 ASME รับประกันว่าฟลเลนจ์เหล่านี้เหมาะสําหรับการใช้งานความดันต่ําถึงปานกลาง, ขณะที่การออกแบบคอสลัดยาวรับประกันความแข็งแรงทางกลที่ดีกว่าและการสอดคล้องที่ดีกว่าระหว่างการติดตั้งสําหรับการใช้งานตั้งแต่เครื่องบินและเรือ ถึงการแปรรูปสารเคมีและการผลิตพลังงาน, หมึกไทเทเนียมเกรด 9 ให้ความทนทานและการทํางานที่ไม่มีคู่แข่งในสภาพแวดล้อมที่ท้าทาย
โดยการเลือกฟลแลนจ์ไทเทเนียมเกรด 9 สําหรับระบบท่อของคุณ คุณกําลังรับประกันความน่าเชื่อถือที่ยาวนาน ความปลอดภัยที่เพิ่มขึ้น และประสิทธิภาพการดําเนินงานที่ดีขึ้น
