รายละเอียดสินค้า
สถานที่กำเนิด: เป่าจี ส่านซี ประเทศจีน
ชื่อแบรนด์: LHTI
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: LH-32
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 5 ชิ้น
ราคา: US dollar $180/pc-US dollar $300/pc
รายละเอียดการบรรจุ: กล่องไม้อัดส่งออกมาตรฐาน
เวลาการส่งมอบ: 5-7 วัน
เงื่อนไขการชำระเงิน: L/C, D/P, T/T, Western Union, paypal ฯลฯ
สามารถในการผลิต: 500 ชิ้นต่อสัปดาห์
วัสดุ: |
ไทเทเนียม,นิกเกิล |
พิมพ์: |
ดังนั้น |
มาตรฐาน: |
ANSI B16.5 |
ระดับ: |
Gr2 |
พื้นผิว: |
RF |
แอปพลิเคชัน: |
น้ำมัน.เคมีอุตสาหกรรม |
คำสำคัญ: |
หน้าแปลนไทเทเนียม WN |
วัสดุ: |
ไทเทเนียม,นิกเกิล |
พิมพ์: |
ดังนั้น |
มาตรฐาน: |
ANSI B16.5 |
ระดับ: |
Gr2 |
พื้นผิว: |
RF |
แอปพลิเคชัน: |
น้ำมัน.เคมีอุตสาหกรรม |
คำสำคัญ: |
หน้าแปลนไทเทเนียม WN |

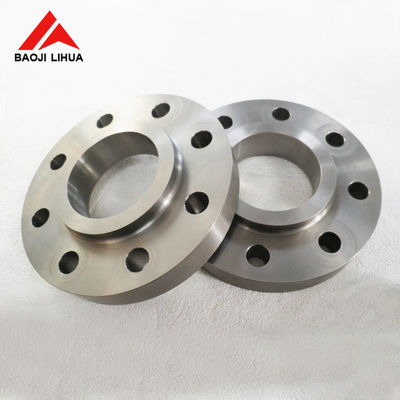

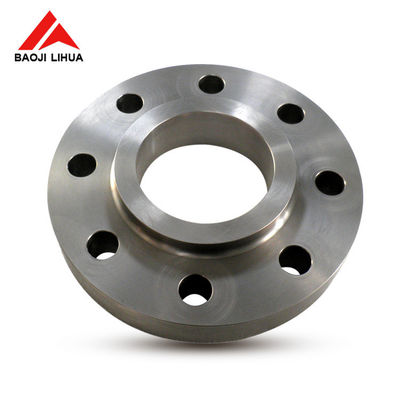

ANSI B16.5 Gr2 WN RF หน้าแปลนคอเชื่อมไทเทเนียม
การวาดภาพแปลน WN ไททาเนียม
| สินค้า | ASME B 16.5 Ti gr2 ไทเทเนียม SO หน้าแปลน อุตสาหกรรมน้ำมันและก๊าซ & หน้าแปลนน้ำมัน |
| วัสดุเกรด | กลุ่ม2, (Gr7, GR12) |
| ใบรับรอง | ISO9001:2008, EN10204.3.1 |
| มาตรฐาน | ANSI B16.5,ASME B16.5,ASME B16.47, |
| ขนาด | 1/2"~ 24" |
| ระดับความดัน | 150LB, 300LB, 600 LB, 900LB, 1500LB, 2500LB |
| เทคนิค | ฟอร์จและ CNC กลึง |
| พิมพ์ | WN |
| พื้นผิวหน้าแปลน | FF, RF, TG, RJ, MFM ฯลฯ |
| หน้าแปลนสลิปออนคลาส 150 ไททาเนียม | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| น. ท่อ ขนาด |
หน้าแปลน Dia. |
หน้าแปลน หนา |
ฮับ Dia.ที่ฐาน | ที่ยกขึ้น ใบหน้า Dia. |
เลขที่ ของ หลุม |
Dia. ของ สลักเกลียว |
Dia.ของ Bolt Circle | เบื่อ Dia. |
ความยาว ผ่านฮับ |
| 1/2 | 3-1 / 2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0.88 | 5/8 |
| 3/4 | 3-7 / 8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1.09 | 5/8 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1.36 | 11/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1 / 2 | 4 | 1/2 | 3-1 / 2 | 1.70 | 13/16 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7 / 8 | 4 | 1/2 | 3-7 / 8 | 1.95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
| 2-1 / 2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1 / 2 | 2.94 | 1-1/8 |
| 3 | 7-1 / 2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
| 3-1 / 2 | 8-1 / 2 | 15/16 | 4-13/16 | 5-1 / 2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1 / 2 | 4.57 | 1-5/16 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1 / 2 | 5.66 | 1-7/16 |
| 6 | 11 | 1 | 7-9/16 | 8-1 / 2 | 8 | 3/4 | 9-1 / 2 | 6.72 | 1-9/16 |
| 8 | 13-1 / 2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10.88 | 1-15/16 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
| 16 | 23-1 / 2 | 1-7/16 | 18 | 18-1 / 2 | 16 | 1 | 21-1/4 | 16.16 | 2-1 / 2 |
| 18 | 25 | 1-9/16 | 19-7 / 8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
| 20 | 27-1 / 2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7 / 8 |
| 24 | 32 | 1-7 / 8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29-1 / 2 | 24.25 | 3-1/4 |

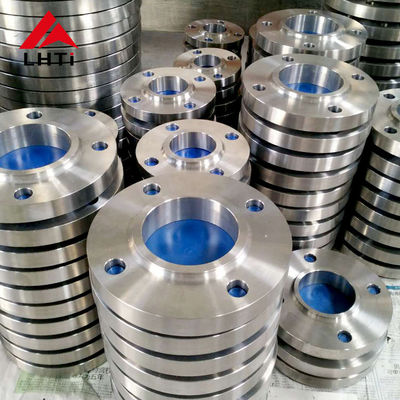

หน้าแปลนไททาเนียมแบบอื่นๆ
หน้าแปลนไททาเนียมทุกประเภทตามข้อกำหนด ASME B16.5 ส่วนใหญ่เป็นหน้าแปลนแบบสวมไทเทเนียม หน้าแปลนตาบอดไทเทเนียม หน้าแปลนคอเชื่อมไทเทเนียม และหน้าแปลนข้อต่อตักไทเทเนียมวัสดุส่วนใหญ่เป็น CP Titanium
สินค้าที่เกี่ยวข้องอื่นๆ
--- น็อตหกเหลี่ยมไทเทเนียม GR2 DIN933 และน็อตหกเหลี่ยมไทเทเนียมDIN934
--- ข้อต่อท่อไททาเนียมบริสุทธิ์ข้อศอกไทเทเนียมตัวลดศูนย์กลาง ฯลฯ
---ท่อไทเทเนียมไม่มีรอยต่อ/เชื่อมสำหรับอุตสาหกรรมเคมี
แพ็คเกจ & จัดส่ง
คำถามใด ๆ โปรดอย่าลังเลที่จะติดต่อเรา
