รายละเอียดสินค้า
สถานที่กำเนิด: เป่าจี ส่านซี ประเทศจีน
ชื่อแบรนด์: LHTI
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: LH-32
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 3 ชิ้น
ราคา: US dollar $15/pc-US dollar $175pc
รายละเอียดการบรรจุ: กล่องไม้อัดส่งออกมาตรฐาน
เวลาการส่งมอบ: 3-5 วัน
เงื่อนไขการชำระเงิน: L/C, D/P, T/T, Western Union ฯลฯ
สามารถในการผลิต: 50000 ชิ้นต่อสัปดาห์
วัสดุ: |
ไทเทเนียม |
พิมพ์: |
BL |
มาตรฐาน: |
ANSI B16.5 |
ระดับ: |
Gr2 Gr7 Gr12 F2 F7 F12 |
แอปพลิเคชัน: |
น้ำมันเคมีอุตสาหกรรม ฯลฯ |
การตรวจสอบคุณภาพ: |
UT, การทดสอบทางเคมี, การทดสอบสมรรถภาพทางกายภาพ |
เทคนิค: |
ฟอร์จ, CNC กลึง |
คำสำคัญ: |
หน้าแปลน BL ไททาเนียม |
วัสดุ: |
ไทเทเนียม |
พิมพ์: |
BL |
มาตรฐาน: |
ANSI B16.5 |
ระดับ: |
Gr2 Gr7 Gr12 F2 F7 F12 |
แอปพลิเคชัน: |
น้ำมันเคมีอุตสาหกรรม ฯลฯ |
การตรวจสอบคุณภาพ: |
UT, การทดสอบทางเคมี, การทดสอบสมรรถภาพทางกายภาพ |
เทคนิค: |
ฟอร์จ, CNC กลึง |
คำสำคัญ: |
หน้าแปลน BL ไททาเนียม |

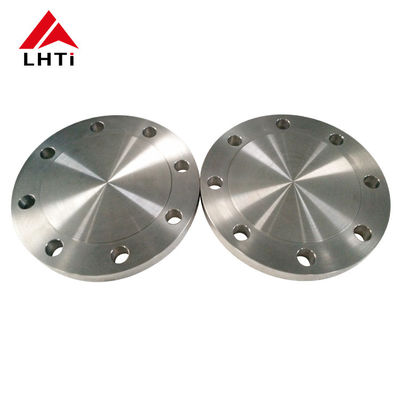

คุณภาพสูง GR2 GR7 ไทเทเนียมตาบอดหน้าแปลน BL ไททาเนียม flange
ข้อมูลจำเพาะ | ครีบไทเทเนียม |
---|---|
มาตรฐานครีบไทเทเนียม | ANSI/ASME B16.5, B16.47 Series A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI Flanges, ASME Flanges, BS Flanges, DIN Flanges, EN Flanges, GOST Flanges |
ASME B16.5 ช่วงขนาดหน้าแปลนไททาเนียม | 1/2" (15 NB) ถึง 48" (1200NB) DN10~DN5000 |
หน้าแปลนไททาเนียม มาตรฐาน DIN | 6 บาร์ 10 บาร์ 16 บาร์ 25 บาร์ 40 บาร์ / PN6 PN10 PN16 PN25 PN40, PN64 |
หน้าแปลนไททาเนียม มาตรฐาน ANSI | คลาส 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS |
หน้าแปลนไททาเนียม มาตรฐาน UNI | 6Bar 10Bar 16Bar 25Bar 40Bar |
มาตรฐานหน้าแปลนไททาเนียม EN | 6Bar 10Bar 16Bar 25Bar 40Bar |
หน้าแปลนไททาเนียม มาตรฐาน JIS | 5K, 10K, 16K 20K, 30K, 40K, 63K |
ประเภทหลัก | ฟอร์จ / เกลียว / เมา / จาน |
วัสดุรองรับหน้าแปลน | ปะเก็น, ข้อต่อวงแหวน, สลักเกลียว Flange |
ประเภทการเชื่อมต่อ/ ประเภทหน้าแปลน | ใบหน้าที่ยกขึ้น (RF), ข้อต่อแบบวงแหวน (RTJ), ใบหน้าแบน (FF), ตัวผู้-ตัวเมียขนาดใหญ่ (LMF), ข้อต่อหน้าหลัง (LJF), ตัวผู้-ตัวเมียขนาดเล็ก (SMF), ลิ้นเล็ก, ลิ้นขนาดใหญ่ & ร่องลิ้น , , Groove |
ใบรับรองการทดสอบครีบท่อไทเทเนียม | EN 10204/3.1B ใบรับรองวัตถุดิบ รายงานผลการทดสอบการถ่ายภาพด้วยรังสี 100% รายงานการตรวจสอบบุคคลที่สาม ฯลฯ |
เทคนิคการผลิต |
|
ผู้ผลิตเฉพาะของ |
|
ทดสอบ | เครื่องทดสอบอุทกสถิต, สเปกโตรกราฟที่อ่านโดยตรง, เครื่องตรวจจับข้อบกพร่อง trasonic UI, เครื่องตรวจจับเอ็กซ์เรย์, เครื่องตรวจจับอนุภาคแม่เหล็ก |
อุปกรณ์ | เครื่องดัด, เครื่องกด, เครื่องบากไฟฟ้า, เครื่องดัน, เครื่องพ่นทราย ฯลฯ |
ต้นทาง | ยุโรปตะวันตก /อินเดีย / อเมริกา / ญี่ปุ่น / เกาหลี |
ตลาดและอุตสาหกรรมหลักสำหรับ Titanium Flanges |
|
ส่งออกไปยัง | อินโดนีเซีย ไอร์แลนด์ ยูเครน สิงคโปร์ ซาอุดีอาระเบีย แคนาดา เปรู ดูไบ บราซิล อิหร่าน เกาหลี สหรัฐอเมริกา อินเดีย อียิปต์ ไทย สเปน โอมาน ฯลฯ |
การประยุกต์ใช้ครีบไทเทเนียม |
|
ใบรับรองการทดสอบวัสดุ (MTC) ตามมาตรฐาน EN 10204 3.1 และ EN 10204 3.2 ใบรับรองการทดสอบที่รับรอง NACE MR0103, NACE MR0175 |
การออกแบบพิเศษ:
ตามรูปวาดของคุณ
AS, ANSI, BS, DIN และ JIS
15 NB (1/2") ถึง 200 NB (8")
การกำหนดค่าที่เท่ากันและลดขนาด
ไทเทเนียมหน้าแปลนเกลียว, หน้าแปลน Socketweld, หน้าแปลนแบบสวม, หน้าแปลนตาบอด, หน้าแปลนคอเชื่อม
มาตรฐานครีบไทเทเนียม:
ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE เป็นต้น
หน้าแปลน BS หน้าแปลน EN หน้าแปลน API 6A หน้าแปลน ANSI หน้าแปลน ASME หน้าแปลน DIN หน้าแปลน EN1092-1 หน้าแปลน UNI หน้าแปลน JIS/ KS หน้าแปลน BS4504 หน้าแปลน GB หน้าแปลน AWWA C207 หน้าแปลน GOST หน้าแปลน PSI

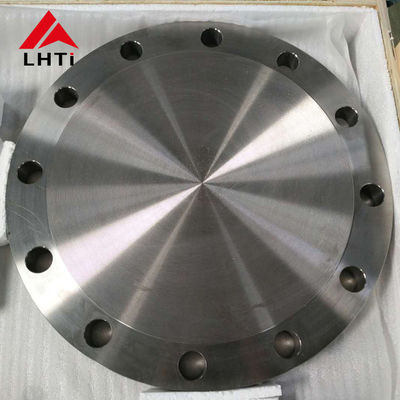

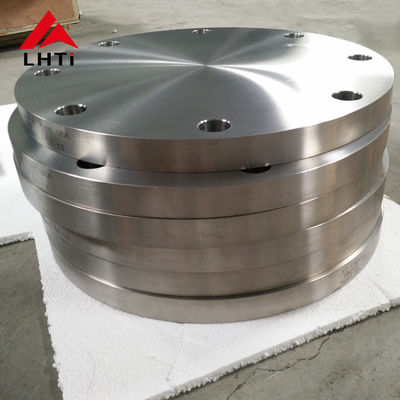

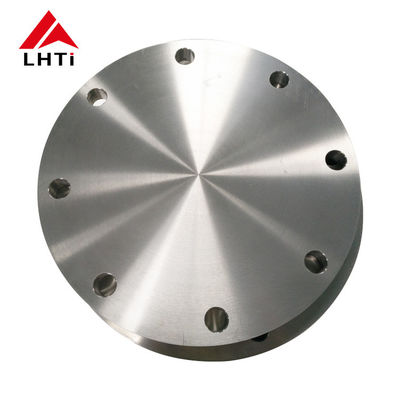

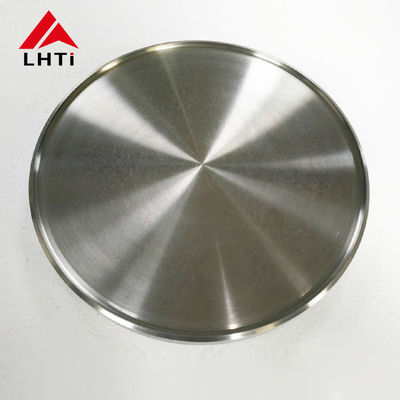

ภาพรายละเอียด:
หน้าแปลนตาบอดไททาเนียมคลาส 150 | ||||||
---|---|---|---|---|---|---|
น. ท่อ ขนาด |
หน้าแปลน Dia. |
หน้าแปลน หนา |
ที่ยกขึ้น ใบหน้า Dia. |
เลขที่ ของ หลุม |
Dia. ของ สลักเกลียว |
Dia.ของ Bolt Circle |
1/2 | 3-1 / 2 | 7/16 | 1-3/8 | 4 | 1/2 | 2-3/8 |
3/4 | 3-7 / 8 | 1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 |
1 | 4-1/4 | 9/16 | 2 | 4 | 1/2 | 3-1/8 |
1-1/4 | 4-5/8 | 5/8 | 2-1 / 2 | 4 | 1/2 | 3-1 / 2 |
1-1/2 | 5 | 11/16 | 2-7 / 8 | 4 | 1/2 | 3-7 / 8 |
2 | 6 | 3/4 | 3-5/8 | 4 | 5/8 | 4-3/4 |
2-1 / 2 | 7 | 7/8 | 4-1/8 | 4 | 5/8 | 5-1 / 2 |
3 | 7-1 / 2 | 15/16 | 5 | 4 | 5/8 | 6 |
3-1 / 2 | 8-1 / 2 | 15/16 | 5-1 / 2 | 8 | 5/8 | 7 |
4 | 9 | 15/16 | 6-3/16 | 8 | 5/8 | 7-1 / 2 |
5 | 10 | 15/16 | 7-5/16 | 8 | 3/4 | 8-1 / 2 |
6 | 11 | 1 | 8-1 / 2 | 8 | 3/4 | 9-1 / 2 |
8 | 13-1 / 2 | 1-1/8 | 10-5/8 | 8 | 3/4 | 11-3/4 |
10 | 16 | 1-3/16 | 12-3/4 | 12 | 7/8 | 14-1/4 |
12 | 19 | 1-1/4 | 15 | 12 | 7/8 | 17 |
14 | 21 | 1-3/8 | 16-1/4 | 12 | 1 | 18-3/4 |
16 | 23-1 / 2 | 1-7/16 | 18-1 / 2 | 16 | 1 | 21-1/4 |
18 | 25 | 1-9/16 | 21 | 16 | 1-1/8 | 22-3/4 |
20 | 27-1 / 2 | 1-11/16 | 23 | 20 | 1-1/8 | 25 |
24 | 32 | 1-7 / 8 | 27-1/4 | 20 | 1-1/4 | 29-1 / 2 |
หน้าแปลนไททาเนียมทุกประเภทตามข้อกำหนด ASME B16.5 - วัสดุส่วนใหญ่เป็น CP Titanium
หน้าแปลนสลิปออนไทเทเนียม
หน้าแปลนตาบอดไทเทเนียม
หน้าแปลนคอเชื่อมไทเทเนียม
หน้าแปลนข้อต่อตักไทเทเนียม
สินค้าที่เกี่ยวข้องอื่นๆ
--- น็อตหกเหลี่ยมไทเทเนียม GR2 DIN933 และน็อตหกเหลี่ยมไทเทเนียมDIN934
--- ข้อต่อท่อไททาเนียมบริสุทธิ์ข้อศอกไทเทเนียมตัวลดศูนย์กลาง ฯลฯ
---ท่อไทเทเนียมไม่มีรอยต่อ/เชื่อมสำหรับอุตสาหกรรมเคมี
วัตถุดิบ --- วัสดุการตรวจสอบ --- การตัด - การทำความร้อน --- การปลอม - การบำบัดความร้อน - การตัดเฉือน
การเจาะ --- การทำเครื่องหมาย --- การซัก --- การทดสอบขั้นสุดท้าย --- แพ็คเกจ --- การจัดส่ง
แพ็คเกจ & จัดส่ง
แพคเกจทั้งหมดใช้กรณีไม้อัดส่งออกมาตรฐาน
เกี่ยวกับเรา
ในฐานะผู้ผลิตไททาเนียมด้วยประสบการณ์ด้านการผลิตและการส่งออกกว่า 15 ปี เรามีโรงงานผลิตของเราเองเพื่อผลิตหน้าแปลนไททาเนียมขนาดต่างๆ และส่งออกไปกว่า 60 ประเทศ เช่น สิงคโปร์ ฝรั่งเศส อังกฤษ ญี่ปุ่น เยอรมนี ออสเตรเลีย สหรัฐอเมริกา โอมาน อียิปต์ สหราชอาณาจักร อิตาลี จีน สหรัฐอาหรับเอมิเรตส์ มาเลเซีย แคนาดา ตุรกี สวีเดน อิสราเอล รัสเซีย โปแลนด์ กาตาร์ ดูไบ ซาอุดีอาระเบีย และเกาหลีใต้คุณภาพของเราได้รับการยอมรับจากลูกค้าในหลายประเทศ
