รายละเอียดสินค้า
สถานที่กำเนิด: เป่าจี้ ประเทศจีน
ชื่อแบรนด์: LIHUA
ได้รับการรับรอง: ISO9001, TUV etc.
หมายเลขรุ่น: LH-WN
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 5 ชิ้น
ราคา: US dollar $25/pc--US dollar $85/pc
รายละเอียดการบรรจุ: ห่อด้วยโฟมบรรจุในกล่องไม้อัดเพื่อการส่งออก
เวลาการส่งมอบ: 3-15 วันทำการ
เงื่อนไขการชำระเงิน: L/C, T/T, เวสเทิร์น ยูเนี่ยน
สามารถในการผลิต: 50000 ชิ้นต่อเดือน
ชื่อผลิตภัณฑ์: |
หน้าแปลนไทเทเนียม WN |
มาตรฐาน: |
ASME B16.5 |
วัสดุ: |
gr1, gr2, gr5, gr7, gr12 |
แอปพลิเคชัน: |
อุตสาหกรรมเคมี |
พื้นผิวซีล: |
RF, FF, TG, RJ เป็นต้น |
ขนาด: |
กรมอุทยานฯ 1/2 - กรมอุทยานฯ 24(DN 10 - 2000) |
ความกดดัน: |
150#-2500# |
พื้นผิว: |
ขัดเงา |
เทคนิค: |
ฟอร์จและ CNC กลึง |
การตรวจสอบ: |
รายงานการทดสอบด้วยคลื่นเสียงและวัสดุทดสอบ EN10204.3.1 |
ชื่อผลิตภัณฑ์: |
หน้าแปลนไทเทเนียม WN |
มาตรฐาน: |
ASME B16.5 |
วัสดุ: |
gr1, gr2, gr5, gr7, gr12 |
แอปพลิเคชัน: |
อุตสาหกรรมเคมี |
พื้นผิวซีล: |
RF, FF, TG, RJ เป็นต้น |
ขนาด: |
กรมอุทยานฯ 1/2 - กรมอุทยานฯ 24(DN 10 - 2000) |
ความกดดัน: |
150#-2500# |
พื้นผิว: |
ขัดเงา |
เทคนิค: |
ฟอร์จและ CNC กลึง |
การตรวจสอบ: |
รายงานการทดสอบด้วยคลื่นเสียงและวัสดุทดสอบ EN10204.3.1 |

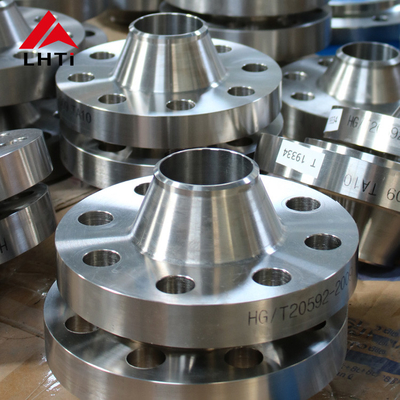

แรงดันสูง WN RF ไทเทเนียมหน้าแบนหน้าแปลนเชื่อมคอ 6 "สำหรับอุตสาหกรรมเคมีขัดพื้นผิว
หน้าแปลนคอเชื่อมไทเทเนียม
หน้าแปลนคอเชื่อมไททาเนียมเหมาะสำหรับท่อที่มีความดันหรืออุณหภูมิผันผวนมาก หรือท่อที่มีอุณหภูมิสูง ความดันสูงและอุณหภูมิต่ำ และยังใช้สำหรับท่อส่งสื่อที่มีราคาแพง ไวไฟ และระเบิดได้หน้าแปลนคอเชื่อมไททาเนียมไม่ใช่เรื่องง่ายที่จะเปลี่ยนรูป ปิดผนึกอย่างดี และใช้กันอย่างแพร่หลาย
วัสดุ:Gr1, Gr2, Gr5, Gr7, Gr12
มาตรฐาน:ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628
ขนาด:1/2"~ 30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000)
ระดับความดัน: PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 แม้ว่า PN250/ 150LB, 250LB ,300LB, 400 LB,500LB, 600 LB,900LB, 1500LB,2500LB.
พื้นผิวปิดผนึก:RF, FF, TG, RJ เป็นต้น
เทคนิค:กบและ CNC Machined
| หน้าแปลนคอเชื่อมไทเทเนียมชั้น 150 | ||||||||||
| น.ท่อ ขนาด | หน้าแปลน Dia. | หน้าแปลนหนา | ฮับ Dia.ที่ฐาน | ยกหน้า Dia. | ฮับ Dia.ที่จุดเชื่อม | เลขที่ ของ หลุม | เส้นผ่านศูนย์กลาง ของ สลักเกลียว | เส้นผ่านศูนย์กลางของ Bolt Circle | เบื่อ เส้นผ่านศูนย์กลาง | ความยาว ผ่านฮับ |
| 1/2 | 3-1 / 2 | 7/16 | 1-3/16 | 1-3/8 | 0.84 | 4 | 1/2 | 2-3/8 | 0.62 | 1-7 / 8 |
| 3/4 | 3-7 / 8 | 1/2 | 1-1/2 | 1-11/16 | 1.05 | 4 | 1/2 | 2-3/4 | 0.82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | 1/2 | 3-1/8 | 1.05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1 / 2 | 1.66 | 4 | 1/2 | 3-1 / 2 | 1.38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7 / 8 | 1.90 | 4 | 1/2 | 3-7 / 8 | 1.61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2.38 | 4 | 5/8 | 4-3/4 | 2.07 | 2-1 / 2 |
| 2-1 / 2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2.88 | 4 | 5/8 | 5-1 / 2 | 2.47 | 2-3/4 |
| 3 | 7-1 / 2 | 15/16 | 4-1/4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3/4 |
| 3-1 / 2 | 8-1 / 2 | 15/16 | 4-13/16 | 5-1 / 2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1 / 2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8-1 / 2 | 5.05 | 3-1 / 2 |
| 6 | 11 | 1 | 7-9/16 | 8-1 / 2 | 6.63 | 8 | 3/4 | 9-1 / 2 | 6.07 | 3-1 / 2 |
| 8 | 13-1 / 2 | 1-1/8 | 9-11/16 | 10-5/8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10.75 | 12 | 7/8 | 14-1/4 | 10.02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1 / 2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14.00 น. | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | 23-1 / 2 | 1-7/16 | 18 | 18-1 / 2 | 16.00 | 16 | 1 | 21-1/4 | 15.25 | 5 |
| 18 | 25 | 1-9/16 | 19-7 / 8 | 21 | 18.00 | 16 | 1-1/8 | 22-3/4 | 17.25 | 5-1 / 2 |
| 20 | 27-1 / 2 | 1-11/16 | 22 | 23 | 20.00 น | 20 | 1-1/8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1-7 / 8 | 26-1/8 | 27-1/4 | 24.00 น. | 20 | 1-1/4 | 29-1 / 2 | 23.25 | 6 |

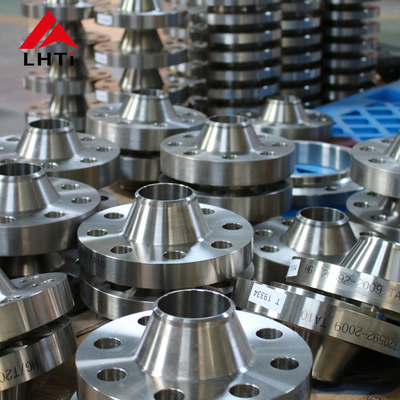

รายละเอียดรูปภาพ
แอปพลิเคชั่น
กระบวนการผลิต
โรงงานของเรา
คลังสินค้า
การทดสอบทั้งหมด
การทดสอบด้วยสายตา (VT)
การทดสอบด้วยคลื่นเสียงความถี่สูง (UT)
การทดสอบด้วยรังสี (RT)
การทดสอบอนุภาคแม่เหล็ก (MT)
การทดสอบการแทรกซึม/การย้อมสี (PT)
การทดสอบกระแสวน (ET)
การปล่อยเสียง (AE)
การตรวจสอบคุณภาพ
บรรจุภัณฑ์
