รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LHTi
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: WN
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: $25-$85
รายละเอียดการบรรจุ: บรรจุภัณฑ์ส่งออกมาตรฐาน: ปกป้องโฟมและ EPE ภายในและกล่องไม้อัดภายนอก
เวลาการส่งมอบ: 10-15 วัน
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T
สามารถในการผลิต: 100000 ชิ้นต่อเดือน
ชื่อผลิตภัณฑ์: |
หน้าแปลนคอเชื่อมไททาเนียม |
มาตรฐาน: |
ANSI / ASME B16.5 |
วัสดุ: |
Gr1 Gr2 Gr5 Gr7 Gr12 |
แอปพลิเคชัน: |
อุตสาหกรรมเคมี |
ราคาต่อหน่วย: |
$25usd/pc-$85usd/pc |
พื้นผิวซีล: |
RF, FF, TG, RJ เป็นต้น |
ขนาด: |
กรมอุทยานฯ 1/2 - กรมอุทยานฯ 3 |
ความกดดัน: |
ชั้น 300 |
พื้นผิว: |
ขัดเงา |
เทคนิค: |
ฟอร์จและ CNC กลึง |
การตรวจสอบ: |
UT% PT% |
ใบรับรอง: |
ISO9001, TUV เป็นต้น |
ชื่อผลิตภัณฑ์: |
หน้าแปลนคอเชื่อมไททาเนียม |
มาตรฐาน: |
ANSI / ASME B16.5 |
วัสดุ: |
Gr1 Gr2 Gr5 Gr7 Gr12 |
แอปพลิเคชัน: |
อุตสาหกรรมเคมี |
ราคาต่อหน่วย: |
$25usd/pc-$85usd/pc |
พื้นผิวซีล: |
RF, FF, TG, RJ เป็นต้น |
ขนาด: |
กรมอุทยานฯ 1/2 - กรมอุทยานฯ 3 |
ความกดดัน: |
ชั้น 300 |
พื้นผิว: |
ขัดเงา |
เทคนิค: |
ฟอร์จและ CNC กลึง |
การตรวจสอบ: |
UT% PT% |
ใบรับรอง: |
ISO9001, TUV เป็นต้น |

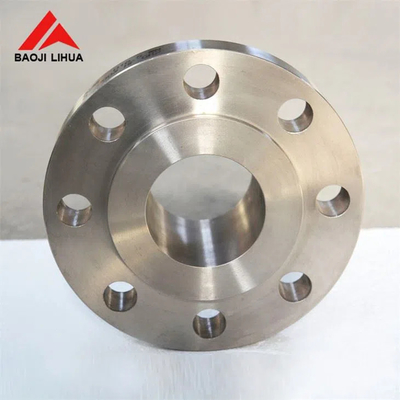

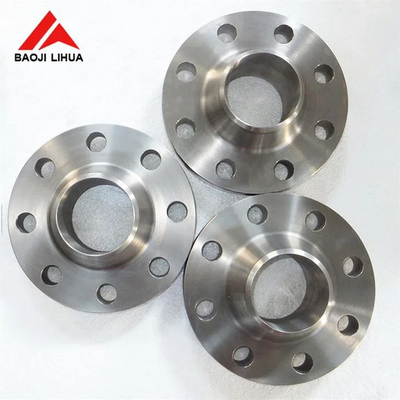

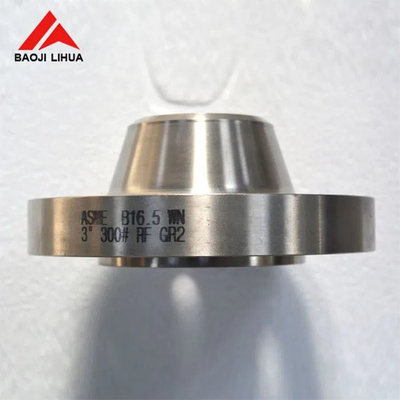

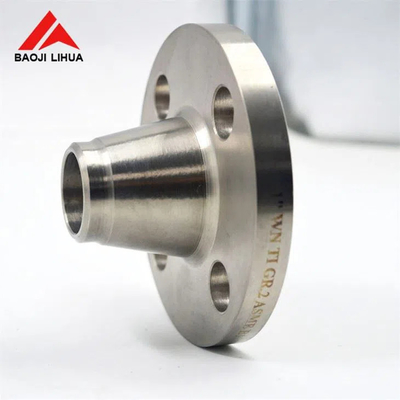

Titanium Weld Neck Flange Class 300 สำหรับอุตสาหกรรมเคมี
| ชื่อ | หน้าแปลนไทเทเนียม หน้าแปลนโลหะผสมไทเทเนียม |
| วัสดุเกรด | Gr1,Gr2,Gr5,Gr7,Gr12 |
| ใบรับรอง | EN10204/3.1 |
| มาตรฐาน | EN1092-1 |
| ขนาด | DN10-3600 |
| ความกดดัน | PN0.6-PN100 |
| เทคนิค | ฟอร์จและ CNC กลึง |
| พิมพ์ | WNRF, SORF, คนตาบอด, SW, PL |
| พื้นผิวหน้าแปลน | FF, RF, TG, RJ ฯลฯ |
| แอปพลิเคชัน |
ภาชนะรับความดันหม้อไอน้ำ, เคมี ปิโตรเลียม ต่อเรือ ยา โลหะ เครื่องจักร |
| ความได้เปรียบ |
1, อายุการใช้งานนาน 2 ทนต่อการกัดกร่อน 3, ความแข็งแรงสูงและแรงดึง |
ประเภทหน้าแปลนที่มีจำหน่าย
| ก.ลื่นบนหน้าแปลน |
| b. หน้าแปลนคอเชื่อม |
| c.Threaded Flange (หน้าแปลนเกลียว) |
| d.แปลนธรรมดา |
| e.Blind Flange |
| หน้าแปลนข้อต่อ f.Lap |
| g.Wocket หน้าแปลนเชื่อม |
| ชม.หน้าแปลนเชื่อม |
| ผม.หน้าแปลนไทเทเนียมขนาดใหญ่ |
ข้อมูลจำเพาะ
| หน้าแปลนคอเชื่อมไททาเนียม 300 | ||||||||||
| น.ท่อ ขนาด | หน้าแปลน Dia. | หน้าแปลนหนา. | ฮับ Dia.ที่ฐาน | ยกหน้า Dia. | ฮับ Dia.ณ จุดเชื่อม | เลขที่ ของ หลุม | เส้นผ่านศูนย์กลาง ของ สลักเกลียว | เส้นผ่านศูนย์กลางของ Bolt Circle | เบื่อ เส้นผ่านศูนย์กลาง | ความยาว ผ่านฮับ |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0.84 | 4 | 2-5/8 | 1/2 | 0.62 | 2-1/16 |
| 3/4 | 4-5/8 | 5/8 | 1-7 / 8 | 1-11/16 | 1.05 | 4 | 3-1/4 | 5/8 | 0.82 | 2-1/4 |
| 1 | 4-7 / 8 | 11/16 | 2-1/8 | 2 | 1.32 | 4 | 3-1 / 2 | 5/8 | 1.05 | 2-7/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1 / 2 | 2-1 / 2 | 1.66 | 4 | 3-7 / 8 | 5/8 | 1.38 | 2-9/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7 / 8 | 1.90 | 4 | 4-1 / 2 | 3/4 | 1.61 | 2-11/16 |
| 2 | 6-1 / 2 | 7/8 | 3-5/16 | 3-5/8 | 2.38 | 8 | 5 | 5/8 | 2.07 | 2-3/4 |
| 2-1 / 2 | 7-1 / 2 | 1 | 3-15/16 | 4-1/8 | 2.88 | 8 | 5-7 / 8 | 3/4 | 2.47 | 3 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3.50 | 8 | 6-5/8 | 3/4 | 3.07 | 3-1/8 |
แม่พิมพ์สำหรับหน้าแปลนของเรามีความสมบูรณ์มาก ดังนั้นเราจึงสามารถผลิตหน้าแปลนได้มาตรฐานทั้งหมด รวมถึง EN1092-1, ASME B16.5, DIN และ BS เป็นต้น
รายละเอียดรูปภาพ
อุตสาหกรรมประยุกต์ของหน้าแปลนไทเทเนียม
บริษัทขุดเจาะน้ำมันนอกชายฝั่ง
การผลิตไฟฟ้า
ปิโตรเคมี
การแปรรูปแก๊ส
เคมีภัณฑ์พิเศษ
ยา
อุปกรณ์ยา
อุปกรณ์เคมี
อุปกรณ์น้ำทะเล
เครื่องแลกเปลี่ยนความร้อน
คอนเดนเซอร์
อุตสาหกรรมเยื่อและกระดาษ
การตรวจสอบคุณภาพ
บรรจุภัณฑ์และการขนส่ง
หน้าแปลนแต่ละอันห่อด้วยผ้าฝ้ายมุกเพื่อป้องกันการชนและรอยขีดข่วนของพื้นผิวหน้าแปลนช่องว่างระหว่างหน้าแปลนและหน้าแปลนเต็มไปด้วยฟองน้ำเพื่อให้แน่ใจว่าหน้าแปลนจะไม่เสียรูปเมื่อลูกค้าได้รับสินค้าด้านนอกเป็นกล่องไม้อัดปลอดสารรมควันเลือกขนส่งด่วน ทางอากาศ หรือทางทะเลที่ดีที่สุดตามน้ำหนักของสินค้าทั้งหมดคือการให้บริการลูกค้าที่ดีขึ้นตามเป้าหมาย ลูกค้ายังสามารถจัดส่งสินค้าด้วยตนเอง
