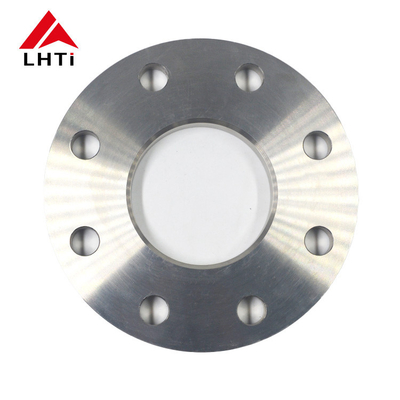

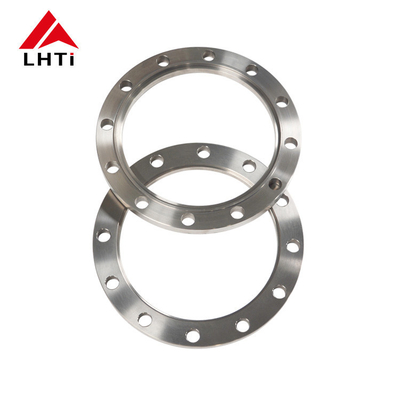

ปลาไทเทเนียม Flange Plate DIN2501 Gr2 Gr7 PN10 ปลาไทเทเนียม Flange PLRF Flange Pipe Flange Plate สําหรับระบบท่อ
1.ผลิตภัณฑ์ การนําเสนอของ DIN2501 ทิตาเนียมแผ่น Flange
เครื่องปรับปรุงความหนาผลิตจากเหล็กเหล็กไทเทเนียม มีคุณค่าสูงในอุตสาหกรรมต่าง ๆ สําหรับคุณสมบัติพิเศษของพวกเขาอัตราความแข็งแรงสูงต่อน้ําหนักและความเบาของธรรมชาติ พวกเขาโดดเด่นในสภาพแวดล้อมที่รุนแรง ที่เกิดการกัดกรองทางเคมีเป็นปัญหา ทําให้พวกเขาจําเป็นในอุตสาหกรรม เช่น น้ํามัน, การแปรรูปเคมีและอื่น ๆ ที่ต้องการผลงานของวัสดุที่แข็งแรง.
ที่สําคัญในการใช้งานของมันคือความทนทานของไทเทเนียมต่อการกัดกรองแฟลนจ์ทิตาเนียมยังแสดงให้เห็นความทนทานความเหนื่อยล้าที่ดีและความทนทาน creep, สําคัญสําหรับการรักษาผลงานที่มั่นคงในระยะเวลานาน ความสะดวกในการแปรรูปและการติดตั้งเพิ่มความน่าสนใจของพวกเขาการให้บริการทางปฏิบัติ สําหรับการใช้งานอุตสาหกรรมต่างๆ.
DIN2501 แฟลนจ์แผ่นไทเทเนียมอ้างอิงถึงชนิดเฉพาะเจาะจงของ flange ทิตาเนียมที่ปฏิบัติตามมาตรฐาน DIN (Deutsches Institut für Normung)มาตรฐาน DIN เป็นมาตรฐานทางเทคนิคของเยอรมนีที่ใช้ในอุตสาหกรรมต่างๆ เพื่อรับรองความสอดคล้อง, การแลกเปลี่ยนกันและคุณภาพของผลิตภัณฑ์เครื่องลัดแผ่นไทเทเนียมเป็นชนิดเฉพาะเจาะจงของ flange ที่ใช้ในระบบท่อเพื่อเชื่อมต่อท่อกับท่ออื่นๆ อุปกรณ์หรือวาล์วพวกเขามีลักษณะโดยการออกแบบเรียบของพวกเขาโดยไม่มีใบหน้าการปิดที่ยกขึ้นและโดยทั่วไปการก่อสร้างหนากว่าเมื่อเทียบกับชนิดอื่น ๆ ของ flanges, ให้ความแข็งแรงและความแข็งแรงที่เพียงพอสําหรับการแนบและปิดบอลท์
ระหว่างการติดตั้งเครื่องลัดแผ่นไทเทเนียมติดกับท่อหรือประตูอุปกรณ์ และติดตั้งด้วยพวงมาลัยที่ติดตั้งก่อนผ่านรูที่เจาะในขอบการปิดผิวหน้าเต็มใช้สําหรับปกคลุมพื้นผิวทั้งหมดของ flange เพื่อให้แน่ใจว่ามีการปิดและป้องกันการรั่วไหลระหว่างการทํางานของระบบ.
กล่องนี้มักจะใช้ในแอพลิเคชันที่มีความดันต่ําถึงปานกลาง เนื่องจากการออกแบบเรียบของพวกเขา ซึ่งทําให้การจัดสรรง่ายขึ้นระหว่างการติดตั้งมันมีประสิทธิภาพต่อราคา เมื่อเทียบกับชนิดของแผ่นขัดอื่น ๆ เนื่องจากต้นทุนการผลิตและการแปรรูปที่ต่ํากว่าคุณสมบัติเหล่านี้ทําให้แผ่นไทเทเนียมเป็นที่นิยมในการใช้งานอุตสาหกรรมที่หลากหลายและความแข็งแรงทางกลของไทเทเนียมเป็นประโยชน์.
2. ประเภทของ DIN 2501 ทิตาเนียมแผ่น Flange
ทิตาเนียมเกรด 1ทิตาเนียมเกรด 1 เป็นเกรดทิตาเนียมที่อ่อนที่สุดและสามารถปรับปรุงได้มากที่สุดจากเกรดทิตาเนียมที่บริสุทธิ์ในทางการค้ามันถูกใช้ในส่วนใหญ่ในแอพลิเคชั่นที่ต้องการความทนทานต่อการกัดกร่อนที่ดีกว่า ในสภาพแวดล้อม เช่นอุตสาหกรรมแปรรูปสารเคมี.
ทิตาเนียมเกรด 2นี่คือประเภทไทเทเนียมที่ใช้กันมากที่สุด มันมีความสมดุลที่ดีระหว่างความแข็งแรงและความยืดหยุ่นรวมถึงฟลานจ์สําหรับระบบท่อ.
ทิตาเนียมเกรด 5 (Ti 6Al-4V):นี่คือประเภทสกัด และเป็นประเภทสกัดที่ใช้กันมากที่สุดของสกัดไทเทเนียมทั้งหมด. มันเพิ่มความแข็งแรงของฟลแลนจ์ขึ้นอย่างสําคัญเมื่อเทียบกับประเภทไทเทเนียมบริสุทธิ์ทิตาเนียมประเภทที่ 5 ใช้ในการใช้งานความแข็งแกร่งสูง ที่ต้องการความทนทานต่อความร้อนและการกัดกร่อน.
ทิตาเนียมเกรด 7ด้วยความสามารถในการปั่นและการผลิตที่ดีเยี่ยม ประเภทนี้รวมถึงพัลลาเดียมเพื่อความทนทานต่อการกัดสนิมที่เพิ่มขึ้น โดยเฉพาะอย่างยิ่งต่อต้านกรดลดและการโจมตีในพื้นที่ในฮาโลไดร้อน
ไทเทเนียมเกรด 12หมึกนี้มีความทนความร้อนและความแข็งแรงที่เพิ่มเติมเมื่อเทียบกับหมึกที่บริการในทางพาณิชย์อื่น ๆ
เกรด 23 ไททานี (Ti 6Al-4V ELI):เกรดนี้คล้ายกับเกรด 5 แต่มี interstitials ต่ํามาก (ELI) ทําให้มันเป็นที่ชอบสําหรับความแข็งแกร่งการแตกที่สูงขึ้นและความยืดหยุ่นที่ดีขึ้นมันมักจะใช้ในอุปกรณ์การแพทย์ และยังเหมาะสําหรับ flanges ในสถานการณ์ที่สําคัญ, การใช้งานระดับสูง
3.รายละเอียดสําหรับ DIN2501 PN10 Titanium Plate Flange
|
ขนาดท่อชื่อ |
กว้างของ |
แฟลนจ์ ได |
บัตรประจําตัว |
ธนกรุดของ Flanges |
ดิอาของบอลท์ซิลเซ |
จํานวน |
ไดออฟ บอลท์โฮล |
น้ําหนัก |
|
|---|---|---|---|---|---|---|---|---|---|
|
พลาต |
สายตาบอด |
||||||||
|
DN |
ท่อ |
D |
D5 |
B |
K |
หลุม |
D2 |
กิโลกรัม |
กิโลกรัม |
| 15 | 21.30 | 95 | 22.00 | 14 | 65 | 4 | 14 | 0.67 | 0.71 |
| 20 | 26.90 | 105 | 27.60 | 16 | 75 | 4 | 14 | 0.93 | 1.01 |
| 25 | 33.70 | 115 | 34.40 | 16 | 85 | 4 | 14 | 1.11 | 1.23 |
| 32 | 42.40 | 140 | 43.10 | 16 | 100 | 4 | 18 | 1.62 | 1.81 |
| 40 | 48.30 | 150 | 49.00 | 16 | 110 | 4 | 18 | 1.85 | 2.09 |
| 50 | 60.30 | 165 | 61.10 | 18 | 125 | 4 | 18 | 2.46 | 2.88 |
| 65 | 76.10 | 185 | 77.10 | 18 | 145 | 4 | 18 | 2.99 | 3.65 |
| 80 | 88.90 | 200 | 90.30 | 20 | 160 | 8 | 18 | 3.61 | 4.61 |
| 100 | 114.30 | 220 | 115.90 | 20 | 180 | 8 | 18 | 3.99 | 5.65 |
| 125 | 139.70 | 250 | 141.60 | 22 | 210 | 8 | 18 | 5.41 | 8.13 |
| 150 | 168.30 | 285 | 170.50 | 22 | 240 | 8 | 22 | 6.55 | 10.44 |
| 175 | 193.70 | 315 | 196.10 | 24 | 270 | 8 | 22 | 8.42 | |
| 200 | 219.10 | 340 | 221.80 | 24 | 295 | 12 | 22 | 8.97 | 16.48 |
| 250 | 273.00 | 405 | 276.20 | 26 | 355 | 12 | 26 | 12.76 | 23.99 |
| 300 | 323.90 | 460 | 327.60 | 28 | 410 | 12 | 26 | 16.60 | 30.73 |
| 350 | 355.60 | 520 | 359.70 | 30 | 470 | 16 | 26 | 24.08 | 42.56 |
| 400 | 406.40 | 580 | 411.00 | 32 | 525 | 16 | 30 | 30.20 | 60.68 |
| 450 | 457.00 | 640 | 462.30 | 38 | 585 | 20 | 30 | 41.67 | 71.74 |
| 500 | 508.00 | 715 | 513.60 | 38 | 650 | 20 | 33 | 52.87 | 96.4 |
| 600 | 610.00 | 840 | 616.50 | 42 | 770 | 20 | 36 | 77.58 | 145.6 |
| 700 | 711.00 | 910 | 716.00 | 44 | 840 | 24 | 36 | 77.13 | |
| 800 | 813.00 | 1025 | 818.00 | 50 | 950 | 24 | 39 | 106.35 | |
| 900 | 914.00 | 1125 | 920.00 | 54 | 1050 | 28 | 39 | 125.39 | |
| 1000 | 1016.00 | 1255 | 1022.00 | 60 | 1170 | 28 | 42 | 177.99 | |
4.กระบวนการผลิตของแผ่นไทเทเนียม flanges
การเลือกวัสดุ:
สับสนธิไทตานีียม: กระบวนการเริ่มต้นด้วยการเลือกสับสนธิไทตานีียมที่เหมาะสมขึ้นอยู่กับความต้องการการใช้งาน สับสนธิทั่วไปประกอบด้วยเกรด 2 (Ti-CP), เกรด 5 (Ti-6Al-4V) และเกรด 7 (Ti-0.15Pd), เลือกสําหรับคุณสมบัติทางกลที่เฉพาะเจาะจงของพวกเขา, ความต้านทานต่อการกัดกรอง, และคุณสมบัติที่เกี่ยวข้องอื่น ๆ
การตัดและการออกแบบ:
การเตรียมวัตถุดิบ: บิลเลตหรือแท่นไทเทเนียมถูกตัดเป็นความยาวที่เหมาะสมขึ้นอยู่กับมิติของฟลานจ์ที่ต้องการ
การสลักหรือลวด: วัสดุไทเทเนียมถูกทําความร้อนถึงอุณหภูมิที่ดีที่สุดและมีรูปร่างโดยใช้เทคนิคการสลักหรือลวดเพื่อสร้างช่องว่างของฟลานจ์แรกทั้งนี้รวมถึงการสร้างคอและหน้าแฟลนซ์.
การแปรรูป:
การหมุนและการบด: ผงทิตาเนียมที่โกงหรือม้วนได้รับการทํางานแปรรูปความแม่นยํานี้รวมถึงการหันเพื่อให้ได้รับกว้างภายนอกที่ต้องการ (OD) และการบดเพื่อสร้างหน้า flange (หน้ายก, หน้าเรียบ, หรือประเภทแหวนต่อตามรายละเอียด ASME B16.5
การเจาะ: การเจาะรูในฟลานจ์ เพื่อรองรับบอลท์และให้แน่ใจว่ามีการสอดคล้องที่เหมาะสมกับท่อเชื่อม
การเตรียมการเชื่อม:
การบีเวลลิ่ง: ปลายของแหลมคอสลัด โดยเฉพาะบริเวณที่เชื่อมต่อกับท่อ มีบีเวลลิ่งเพื่ออํานวยความสะดวกในการสลัด การบีเวลลิ่งที่เหมาะสมจะทําให้มีข้อต่อสลัดที่แข็งแรงและการผสมประสิทธิภาพ
การปั่น:
กระบวนการผสมผสาน: แฟลนจ์คอผสมผสานของไททานิਅਮมักจะผสมด้วยการผสม TIG (Tungsten Inert Gas) หรือวิธีที่คล้ายกันที่เหมาะสําหรับเหล็กเหล็กไททานิਅਮการเชื่อมทําด้วยความรอบคอบในการรักษาบรรยากาศที่ป้องกัน (อาร์กอนหรือฮีเลียม) เพื่อป้องกันการปนเปื้อนและออกซิเดนซึ่งอาจทําให้ความทนทานต่อการกัดกร่อนของไทเทเนียมเสี่ยง
การตรวจสอบการผสม: การตรวจสอบหลังการผสมรวมวิธีการทดสอบที่ไม่ทําลาย (NDT) เช่น การทดสอบสารเจาะสีหรือการทดสอบ ultrasonic เพื่อตรวจสอบความสมบูรณ์ของการผสม
การรักษาความร้อน (หากจําเป็น)
การผสมผสาน: ขึ้นอยู่กับสับสนธิไทเทเนียมและความต้องการเฉพาะเจาะจง, การผสมผสานหรือการรักษาความร้อนในการบรรเทาความเครียดสามารถนําไปใช้เพื่อปรับปรุงคุณสมบัติของวัสดุและลดความเครียดที่เหลือ.
การตรวจสอบและทดสอบสุดท้าย:
การตรวจสอบมิติ: ทุกแผ่นขั้วคอสลัดต้องผ่านการตรวจสอบมิติอย่างเข้มงวด เพื่อให้แน่ใจว่ามันตรงกับความละเอียดและรายละเอียดที่แม่นยํา รวมถึงสิ่งที่กําหนดโดย ASME B16.5.
การตรวจสอบทางสายตาและพื้นผิว: การตรวจสอบทางสายตาทําให้แน่ใจว่าไม่มีความบกพร่องหรือความไม่สมบูรณ์แบบบนพื้นผิวที่อาจส่งผลกระทบต่อการทํางานหรือความสมบูรณ์แบบ
การทดสอบความดัน: การทดสอบความดันแบบไฮโดรสแตตสิกหรือแบบปนูเมทิกสามารถดําเนินการเพื่อตรวจสอบความสมบูรณ์แบบความดันของฟลานจ์และความต้านทานการรั่วไหลภายใต้สภาพที่กําหนดไว้
การบําบัดพื้นผิวและการเสร็จ:
การเคลือบผิว: ขึ้นอยู่กับการใช้งาน, การรักษาผิว เช่น passivation หรือ anodizing อาจถูกนําไปใช้เพื่อเพิ่มความทนทานต่อการกัดสลายหรือปรับปรุงการทําผิว
การตราและการระบุตัว: ทุกแผ่นขัดมีข้อมูลสําคัญ เช่น คุณภาพวัสดุ, ขนาด, หมวดความดัน และการระบุตัวผู้ผลิตเพื่อการติดตามรอย
การบรรจุและการขนส่ง
เมื่อการตรวจสอบและการทดสอบเสร็จสิ้นอย่างพึงพอใจ, ผูกเชือกคอทิตาเนียมถูกบรรจุอย่างรอบคอบเพื่อป้องกันความเสียหายระหว่างการขนส่งและการเก็บรักษา.จากนั้นมันจะถูกส่งไปยังลูกค้าหรือศูนย์จําหน่าย.
5. มาตรฐานร่วมของไทเทเนียม
| ชื่อสินค้า | เครื่องปรับปรุงความหนาว |
|---|---|
| ระยะขนาด | 1/2 ′′ (15 NB) ถึง 48 ′′ (1200 NB) |
| ประเภท / ระดับความดัน | 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 เป็นต้น |
| มาตรฐาน / ขนาด | สินค้า:5, B16.47 ซีรี่ย์ A & B, B16.48, BS4504, BS 10, EN-1092, DIN, BS, GOST, MSS SP-44, ISO70051, JISB2220, BS1560-3 และอื่นๆ1, API7S-15, API7S-43, API605 |
| ประเภทหน้า flange / ประเภทการเชื่อมต่อ | แฟลนจ์ใบหน้าเรียบ (FF), แฟลนจ์ใบหน้าสูง (RF), แฟลนจ์ข้อแหวน (RTJ), แฟลนจ์ข้อกระโปรง, แฟลนจ์ชายและหญิง (M&F), แฟลนจ์ลิ้นใหญ่และเล็กและกระโปรง (T&G) |
| ขนาด | ANSI B165, ANSI B16.47 ซีรี่ย์ A & B, ASA, API-605, MSS SP44, AWWA, การออกแบบตามสั่ง |
| การออกแบบตามสั่ง | ตามการวาดของคุณ AS, BS, ANSI, DIN, JIS |
| ใบรับรองการทดสอบวัสดุ (MTC) | ตาม EN 10204 3.2 และ EN 10204 3.1ใบรับรองการทดสอบ NACE MR0175, NACE MR0103 |
| ใบรับรองการทดสอบ | รายงานการทดสอบเรดิโอแกรฟี 100% EN 10204/3.1B ใบรับรองวัสดุแพร่ รายงานการตรวจสอบของผู้บริหารที่สาม ฯลฯ |
| การทดสอบ | เครื่องทดสอบแบบฮิดรอสแตตติก สเปคตรกราฟอ่านตรง เครื่องตรวจสอบความบกพร่องแบบ UI ทราซอนิก เครื่องตรวจสอบรังสีเอ็กซ์ เครื่องตรวจสอบอนุภาคแม่เหล็ก |
| อุปกรณ์ / เครื่องจักร | เครื่องพิมพ์ เครื่องผลัก เครื่องบิด เครื่องบดทราย เครื่องบีเวลล์ไฟฟ้า ฯลฯ |
| การเคลือบ | สีต้านสนิม สีดําน้ํามัน สีเหลืองโปร่งใส สีผสมยาง |
| สาเหตุ | อินเดีย / อเมริกา / ญี่ปุ่น / ยุโรปตะวันตก / เกาหลี |
| การใช้งาน/การใช้งาน | ออฟชอร์, สถานที่ผลิตน้ํามัน, การสร้างเรือ, ระบบน้ํา, ก๊าซธรรมชาติ, โครงการท่อ, พลังงานไฟฟ้า เป็นต้น |
| เครือข่ายส่งออกชั้นนํา | สหรัฐอเมริกา สหราชอาณาจักร กาตาร์ เม็กซิโก ไนจีเรีย ซาอุดีอาระเบีย คูเวต อิหร่าน คาซัคสถาน บาห์เรน เวียดนาม อินโดนีเซีย นอร์เวย์ กานา โคลัมเบีย อาเซอร์ไบจาน ลิเบีย |
6การใช้งานของ DIN2501 ทิตาเนียมแผ่น Flange
7ประโยชน์ของแผ่นไทเทเนียม
ความสามารถในการทํางานในอุณหภูมิสูงทิตาเนียมยังคงมีความแข็งแรงและแข็งแรงในอุณหภูมิที่สูงขึ้น ทําให้แผ่นทิตาเนียมเหมาะสําหรับการใช้งานที่พบอุณหภูมิสูงพวกมันสามารถทนต่อการหมุนเวียนของความร้อนและรักษาคุณสมบัติกลไกของพวกเขาในช่วงอุณหภูมิที่กว้าง.
ความเข้ากันได้ทางชีวภาพ:ทิตาเนียมเป็นสิ่งมีชีวิตที่เข้ากันได้และไม่เป็นพิษ ทําให้แผ่นทิตาเนียมเหมาะสําหรับการใช้ในอุปกรณ์การแพทย์ การแปรรูปยาและอุปกรณ์การจัดการอาหาร ที่ความสะอาดและความปลอดภัยเป็นสิ่งสําคัญ.
อายุยาวและทนทาน:แผ่นไทเทเนียมมีอายุการใช้งานที่ยาวนานเนื่องจากความทนทานต่อการกัดสนิม, ความเหนื่อยล้า, และการบดทําให้พวกเขาเป็นทางเลือกที่คุ้มค่าในระยะยาว.
ความเหมาะสมกับวัสดุอื่น ๆ:แฟลนจ์แผ่นไททานีมสามารถเชื่อมต่อหรือบอลท์กับส่วนประกอบไททานีมอื่น ๆ หรือวัสดุที่แตกต่างกันได้อย่างง่ายดาย ทําให้การบูรณาการในระบบและโครงสร้างที่ซับซ้อนง่ายขึ้น
ความสวยงามทิตาเนียมมีลักษณะสีเทาเงินที่โดดเด่นที่น่าพอใจทางด้านความงดงาม ทําให้เหมาะสําหรับการใช้งานในสถาปัตยกรรมที่ความน่าสนใจทางสายตาสําคัญ
การขยายความร้อนต่ําทิตาเนียมมีสัมพันธ์การขยายความร้อนที่ต่ํา เมื่อเทียบกับโลหะอื่น ๆ ซึ่งช่วยรักษาความมั่นคงของมิติภายใต้อุณหภูมิที่เปลี่ยนแปลง
ความต้านทานต่อสิ่งแวดล้อมแฟลนจ์แผ่นไทเทเนียมแสดงความทนทานที่ดีต่อปัจจัยสิ่งแวดล้อม เช่น แสง UV และน้ําเกลือ ทําให้เหมาะสําหรับการใช้งานภายนอกและทะเล
คุณสมบัติที่ไม่ใช่แม่เหล็ก:ทิตาเนียมเป็นไม่แม่เหล็ก ซึ่งเป็นประโยชน์ในแอพลิเคชั่นที่การขัดขวางทางแม่เหล็กไฟฟ้า (EMI) หรือความเปราะบางทางแม่เหล็กต้องถูกลดให้น้อยที่สุด
