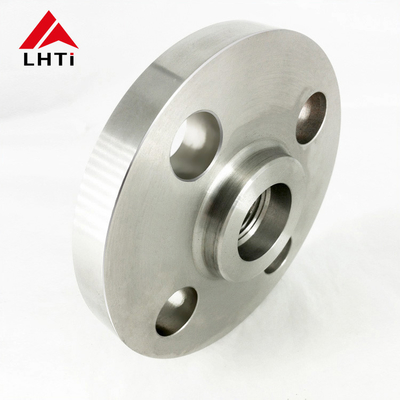

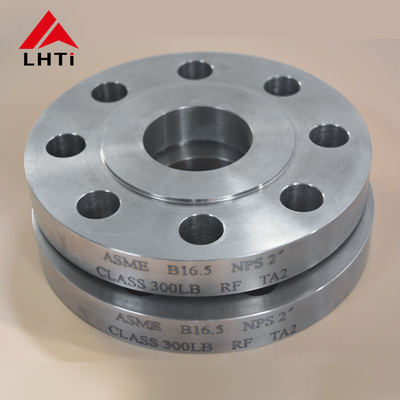

ทิตาเนียม Slip On Pipe Flange Ti Gr2 Gr5 ASME B16.5 SO Flange ประเภท 150 SORF หน้ายกขึ้นสําหรับอุตสาหกรรมเคมี
1.ผลิตภัณฑ์นําเสนอของ ASME B16.5 ทิตาเนียมสลิปบน flange
เครื่องยืดหยุ่นจากไททานีมที่สอดคล้องกับมาตรฐาน ASME B16.5 และทําจากเหล็กไทเทเนียมเกรด 2 มีบทบาทสําคัญในอุตสาหกรรมน้ํามันและก๊าซฟลานจ์เหล่านี้ที่มีหน้าที่ยกขึ้นถูกออกแบบมาเพื่อให้แน่ใจว่าการเชื่อมต่อที่ปลอดภัยและไม่มีการรั่วไหลในท่อและอุปกรณ์ที่ได้รับความดันสูงและสภาพแวดล้อม corrosiveรายงานนี้วิเคราะห์รายละเอียด, คุณสมบัติและการใช้งานของ ASME B16.5 เกรด 2 คลาส 150ย้ําความสําคัญในการเพิ่มประสิทธิภาพและความน่าเชื่อถือในการปฏิบัติงานในภาคน้ํามันและก๊าซ.
อุตสาหกรรมน้ํามันและก๊าซพึ่งพาส่วนประกอบที่แข็งแกร่งและทนทานมาก เพื่อรักษาความสมบูรณ์แบบของระบบและอุปกรณ์ท่อแฟลนจ์ลื่นจากไทเทเนียมถูกเลือกสําหรับความทนทานต่อการกัดกร่อนและคุณสมบัติทางกลที่โดดเด่น, ทําให้พวกเขาเหมาะสมสําหรับการใช้งานที่ต้องการในแพลตฟอร์มนอกทะเล, โรงแปรรูปและโรงงานแปรรูปเคมีและคุณสมบัติการทํางานของ ASME B16.5 เกรด 2 คลาส 150 ทิตาเนียม slip-on flanges with raised face, รายละเอียดบทบาทของพวกเขาในการแก้ปัญหาเกี่ยวกับการขนส่งของเหลว, อุณหภูมิสูง,และสื่อรุนแรงที่พบในการดําเนินงานน้ํามันและก๊าซ.
ASME B165มาตรฐานนี้ครอบคลุมมาตรฐานและความอนุญาตสําหรับแผ่นขัดท่อและส่วนประกอบที่มีแผ่นขัดจาก NPS 1/2 ถึง NPS 24 ที่ใช้ในอุตสาหกรรมกระบวนการ5 ได้ถูกออกแบบโดยเฉพาะเจาะจงเพื่อใช้กับท่อไทเทเนียมหรือท่อที่มีองค์ประกอบจากสลัดไทเทเนียม.
เครื่องลื่นจากไททานีโดยทั่วไปผลิตโดยใช้ไททานีมที่บริสุทธิ์ทางการค้า (เกรด 2) หรือเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก เช่นเกรด 12รับประกันความแข็งแรงและความทนทานต่อการกัดกร่อนสูง เหมาะสําหรับการใช้งานอุตสาหกรรมต่าง ๆ.แฟลนจ์ที่เลื่อนลงมีวงกลมภายในที่ใหญ่กว่าวงกลมภายนอกของท่อที่มันมีมุ่งหมายที่จะเข้าอยู่. มันง่ายที่จะจัดสรรและผสมผสาน, ให้ช่องเจาะเรียบและลักษณะการไหลที่ดี. ASME B16.5 กําหนดการออกแบบหน้ายก (RF) สําหรับ flanges slip-on, ซึ่งช่วยสร้างความแน่นเมื่อบอลท์ไปกับฟลานจ์หรือเครื่องติดตามที่ตรงกัน
2. เกรดของ ASME B16.5 ทิตาเนียม Slip บน Flange
ทิตาเนียมเกรด 2 (Ti-CP):
องค์ประกอบ: ทิตานีมบริสุทธิ์ทางการค้าที่มีองค์ประกอบของ 99.2% ทิตานีม 0.25% เหล็ก 0.3% ออกซิเจน และปริมาณแร่รอยของธาตุอื่น ๆ
คุณสมบัติ:
ความแข็งแรง: ค่อนข้างต่ําเมื่อเปรียบเทียบกับสแตนเลส; สูงกว่าสแตนเลสหลายชนิด แต่ต่ํากว่าสแตนเลสของไทเทเนียม
ความต้านทานต่อการกัดกรอง: ดีเยี่ยมในสภาพแวดล้อมส่วนใหญ่ โดยเฉพาะกับคลอรีด
ความสามารถในการผสมผสาน: สามารถผสมผสานและผลิตได้ดี
การประยุกต์ใช้: การแปรรูปสารเคมี, สภาพแวดล้อมทางทะเล, อุปกรณ์เสริมทางการแพทย์ (ไม่สามารถบรรทุกภาระได้) และสถาปัตยกรรม
ทิตาเนียมเกรด 5 (Ti-6Al-4V):
ประกอบ: สายเหล็กไทเทเนียมที่มี 90% ไทเทเนียม 6% อลูมิเนียม และ 4% วานาเดียม
คุณสมบัติ:
ความแข็งแรง: อัตราความแข็งแรงและน้ําหนักที่ดีเยี่ยมเหนือกว่าไทเทเนียมเกรด 2
ความต้านทานต่อการกัดสนอง: ความต้านทานต่อการกัดสนองที่ดี ไม่สูงเท่าเกรด 2 แต่เหมาะสําหรับสภาพแวดล้อมหลายๆแห่ง
ทนต่ออุณหภูมิ: รักษาความแข็งแรงในอุณหภูมิที่สูงขึ้น ทําให้เหมาะสําหรับการใช้งานด้านอากาศและการทํางานสูง
การประยุกต์ใช้: ส่วนประกอบเครื่องบิน (เครื่องบิน, เครื่องยนต์เจ็ต), อุปกรณ์เรือ, อุปกรณ์การแพทย์, ส่วนประกอบรถยนต์, และอุปกรณ์กีฬา
3.ข้อมูลเฉพาะเจาะจงสําหรับ ASME B16.5 Titanium Slip On Flange
ขนาด:1/2" (15NB) ถึง 48" (1200NB)
มาตรฐาน:ANSI B165, ANSI B16.47 ซีรีส์ A & B, MSS SP44, ASA, API-605, AWWA, การออกแบบตามสั่ง
ความดัน:คลาส 150, คลาส 300, คลาส 400, คลาส 600, คลาส 900, คลาส 1500, คลาส 2500 ∙ PN6, PN10, PN16, PN25, PN40, PN64 เป็นต้น
เครื่องลัดลื่นจากเหล็กคาร์บอน (SO)ASTM A105/A105N, A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A51660, 65, 70 (แฟลนจ์ตาบอด, แหวนสเปเซอร์ / แฟลนจ์สเปด), เหล็ก RST372ซี 228
เครื่องยืดหยุ่นจากเหล็กไร้ขัดASTM A182 F202, F304/304L/304H, F316/316L, F316H, F316TI, F310, F321, F904L
เครื่องยืดหยุ่นเหล็กสแตนเลส:ASTM A182 F1, F5, F9, F11, F22, F91
เครื่องยืดหยุ่น (SO) แบบสแตนอลอยพิเศษ:ดับเพล็กซ์ ซุปเปอร์ ดับเพล็กซ์ สายสับไนเคิล
ประเภทหน้า flange:หน้าเรียบ (FF), หน้ายก (RF), ข้อประเภทแหวน (RTJ)
การเคลือบ / การรักษาพื้นผิว:สีต้านสนิม สีดําน้ํามัน สีเหลืองโปร่งใส สีผสมยาง
บริการเพิ่มมูลค่าเครื่องแปรรูป CNC, แฟลนจ์ที่กําหนดเอง
| ท่อปกติ Diam. | O.D. แฟลนซ์ | กรุงเทพมหานคร | หุบปาก ของ ฮับ |
กว้างหน้าที่ยกขึ้น | ความยาว Hub.Y | โรด | หุบปาก ของ Bolt วงกลม |
หุบปาก ของ Bolt หลุม |
จํานวน ของ Bolts |
กรุงเทพ โบลท์ (นิ้ว) |
กิโลกรัม | LB | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| นิ้ว | ครับ | O | C | X | G | Y | B | BC | BH | BN | BD | ||
| 1/2" | 15 | 89.00 | 11.20 | 30.20 | 35.10 | 15.70 | 22.40 | 60.50 | 15.80 | 4 | 1/2" | 0.4 | 0.9 |
| 3/4" | 20 | 98.50 | 12.70 | 38.10 | 42.90 | 15.70 | 27.70 | 69.90 | 15.80 | 4 | 1/2" | 0.7 | 1.5 |
| 1′′ | 25 | 108.00 | 14.20 | 49.30 | 50.80 | 17.50 | 34.50 | 79.30 | 15.80 | 4 | 1/2" | 0.8 | 1.8 |
| 1-1/4′′ | 32 | 117.50 | 15.70 | 58.70 | 63.50 | 20.60 | 43.20 | 88.90 | 15.80 | 4 | 1/2" | 1.2 | 2.6 |
| 1-1/2" | 40 | 127.00 | 17.50 | 65.00 | 73.20 | 22.40 | 49.50 | 98.60 | 15.80 | 4 | 1/2" | 1.4 | 3.1 |
| 2′′ | 50 | 152.50 | 19.10 | 77.70 | 91.90 | 25.40 | 62.00 | 120.70 | 19.10 | 4 | 5/8" | 2.2 | 4.8 |
| 2-1/2 นิ้ว | 65 | 178.00 | 22.40 | 90.40 | 104.60 | 28.40 | 74.70 | 139.70 | 19.10 | 4 | 5/8" | 3.5 | 7.7 |
| 3 นิ้ว | 80 | 190.50 | 23.90 | 108.00 | 127.00 | 30.20 | 90.70 | 152.40 | 19.10 | 4 | 5/8" | 3.8 | 8.4 |
| 3-1/2′′ | 90 | 216.00 | 23.90 | 122.20 | 139.70 | 31.80 | 103.40 | 177.80 | 19.10 | 8 | 5/8" | 5 | 11 |
| 4 นิ้ว | 100 | 228.50 | 23.90 | 134.90 | 157.20 | 33.30 | 116.10 | 190.50 | 19.10 | 8 | 5/8" | 5.6 | 12.3 |
| 5 นิ้ว | 125 | 254.00 | 23.90 | 163.60 | 185.70 | 36.60 | 143.80 | 215.90 | 22.40 | 8 | 3/4" | 6.5 | 14.3 |
| 6 นิ้ว | 150 | 279.50 | 25.40 | 192.00 | 215.90 | 39.60 | 170.70 | 241.30 | 22.40 | 8 | 3/4" | 8.1 | 18 |
| 8′′ | 200 | 343.00 | 28.40 | 246.10 | 269.70 | 44.50 | 221.50 | 298.50 | 22.40 | 8 | 3/4" | 13 | 28.6 |
| 10 นิ้ว | 250 | 406.50 | 30.20 | 304.80 | 323.90 | 49.30 | 276.40 | 362.00 | 25.40 | 12 | 7/8" | 18.4 | 40 |
| 12 นิ้ว | 300 | 482.50 | 31.80 | 365.30 | 381.00 | 55.60 | 327.20 | 431.80 | 25.40 | 12 | 7/8" | 28.5 | 63 |
| 14 นิ้ว | 350 | 533.50 | 35.10 | 400.10 | 412.80 | 57.20 | 359.20 | 476.30 | 28.50 | 12 | 1′′ | 37.5 | 83 |
| 16 นิ้ว | 400 | 597.00 | 36.60 | 457.20 | 469.90 | 63.50 | 410.50 | 539.80 | 28.50 | 16 | 1′′ | 44.5 | 98 |
| 18′′ | 450 | 635.00 | 39.60 | 505.00 | 533.40 | 68.30 | 461.80 | 577.90 | 31.80 | 16 | 1 1/8′′ | 54 | 119 |
| 20′′ | 500 | 698.50 | 42.90 | 558.80 | 584.20 | 73.20 | 513.10 | 635.00 | 31.80 | 20 | 1 1/8′′ | 72 | 158 |
| 24 นิ้ว | 600 | 813.00 | 47.80 | 663.40 | 692.20 | 82.60 | 616.00 | 749.30 | 35.10 | 20 | 1 1/4" | 95 | 209 |
| ANSI B165 | ความดันระดับของไทเทเนียม Flanges | ||||||
| อุณหภูมิ °F | ประเภท 150 | ประเภท 300 | ประเภท 400 | ประเภท 600 | ประเภท 900 | ประเภท 1500 | ประเภท 2500 |
| - 20 ถึง 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 230 | 600 | 800 | 1200 | 1800 | 3000 | 5000 |
| 300 | 205 | 540 | 720 | 1080 | 1620 | 2700 | 4500 |
| 400 | 190 | 495 | 660 | 995 | 1490 | 2485 | 4140 |
| 500 | 170 | 465 | 620 | 930 | 1395 | 2330 | 3880 |
| 600 | 140 | 435 | 580 | 875 | 1310 | 2185 | 3640 |
| 650 | 125 | 430 | 575 | 860 | 1290 | 2150 | 3580 |
| 700 | 110 | 425 | 565 | 850 | 1275 | 2125 | 3540 |
| 750 | 95 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 800 | 80 | 405 | 540 | 805 | 1210 | 2015 | 3360 |
| 850 | 65 | 395 | 530 | 790 | 1190 | 1980 | 3300 |
| 900 | 50 | 390 | 520 | 780 | 1165 | 1945 | 3240 |
| 950 | 35 | 380 | 510 | 765 | 1145 | 1910 | 3180 |
| 1000 | 20 | 320 | 430 | 640 | 965 | 1605 | 2675 |
| 1050 | 20 | 310 | 410 | 615 | 925 | 1545 | 2570 |
| 1100 | 20 | 255 | 345 | 515 | 770 | 1285 | 2145 |
| 1150 | 20 | 200 | 265 | 400 | 595 | 995 | 1655 |
| 1200 | 20 | 155 | 205 | 310 | 465 | 770 | 1285 |
| 1250 | 20 | 115 | 150 | 225 | 340 | 565 | 945 |
| 1300 | 20 | 85 | 115 | 170 | 255 | 430 | 715 |
| 1350 | 20 | 60 | 80 | 125 | 185 | 310 | 515 |
| 1400 | 20 | 50 | 65 | 95 | 145 | 240 | 400 |
| 1450 | 15 | 35 | 45 | 70 | 105 | 170 | 285 |
| 1500 | 10 | 25 | 35 | 55 | 80 | 135 | 230 |
