| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | แผ่นไทเทเนียม |
| ขั้นต่ำ: | 5 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |

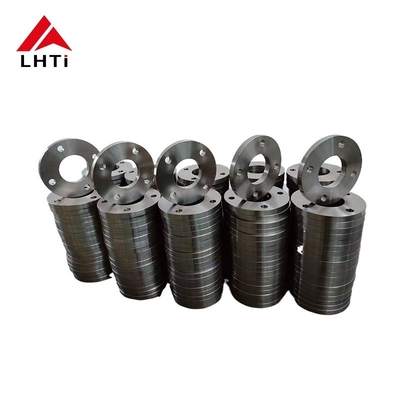

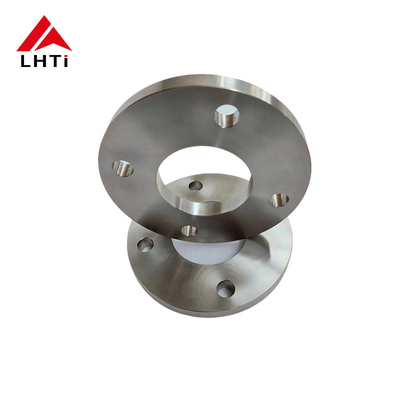

EN1092-01 Gr1 Gr5 Gr7 SORF SORF Slip On Flange หน้าที่ยกขึ้นสําหรับระบบท่อ
1.ผลิตภัณฑ์ การนําเสนอ EN1092-01 ทิตาเนียมแผ่น Flange
เครื่องลัดแผ่นเป็นชนิดของแคลนที่เรียบ, กลม, และโดยทั่วไปทําจากวัสดุ เช่น เหล็กคาร์บอน, เหล็กไร้ขัดเหล็ก, หรือไทเทเนียมหรือช่องเปิดของภาชนะความดันนี่คือคุณสมบัติและการใช้งานหลักของแผ่น flanges:
เครื่องลัดแผ่นมีรูปร่างเรียบและกลม โดยไม่มีใบหน้าที่ยกขึ้นหรือมีรอยออกนอก ซึ่งทําให้มันเรียบง่ายและเหมาะสําหรับการใช้งานที่บรรจุโดยใช้เครื่องประกอบหน้าเต็มพวกเขามีความหนาที่แตกต่างกันขึ้นอยู่กับความต้องการความดันของการใช้งานผนังแผ่นหนากว่าสามารถรับมือความดันที่สูงขึ้น ผนังแผ่นถูกผลิตมาตรฐานขนาด เช่น กว้างภายนอก (OD), กว้างภายใน (ID), กว้างวงกลมบอลท์ (BCD),และจํานวนหลุมบอลท์ขนาดเหล่านี้สอดคล้องกับมาตรฐานอุตสาหกรรม เช่น มาตรฐาน ASME B16.5 หรือ DIN
เครื่องปรับปรุงความหนาผลิตจากเหล็กเหล็กไทเทเนียม มีคุณค่าสูงในอุตสาหกรรมต่าง ๆ สําหรับคุณสมบัติพิเศษของพวกเขาอัตราความแข็งแรงสูงต่อน้ําหนักและความเบาของธรรมชาติ พวกเขาโดดเด่นในสภาพแวดล้อมที่รุนแรง ที่เกิดการกัดกร่อนทางเคมีเป็นปัญหา ทําให้พวกเขาจําเป็นในอุตสาหกรรม เช่น น้ํามัน, การแปรรูปเคมีและอื่น ๆ ที่ต้องการผลงานของวัสดุที่แข็งแรง.
ที่สําคัญในการใช้งานของมันคือความทนทานของไทเทเนียมต่อการกัดกรองแฟลนจ์ทิตาเนียมยังแสดงให้เห็นความทนทานความเหนื่อยล้าที่ดีและความทนทาน creep, สําคัญสําหรับการรักษาผลงานที่มั่นคงในระยะเวลานาน ความสะดวกในการแปรรูปและการติดตั้งเพิ่มความน่าสนใจของพวกเขาการให้บริการทางปฏิบัติ สําหรับการใช้งานอุตสาหกรรมต่างๆ.
EN1092-01มาตรฐานนี้ครอบคลุมชนิดของ flanges หลายชนิด, รวมทั้ง flanges ปลาไททานีม, ซึ่งเป็นองค์ประกอบสําคัญในระบบท่ออุตสาหกรรม. มาตรฐานนี้กําหนดขนาด, วัสดุ,และความต้องการทางเทคนิคสําหรับ flanges ในระบบท่อยุโรปผงแผ่นไทเทเนียมเป็นแผ่น, วงกลมดิสก์ที่มีทั้งหน้ายกขึ้น (RF) หรือหน้าเรียบ (FF), เลือกขึ้นอยู่กับความต้องการพื้นผิวการปิด. พวกเขาใช้ในการเชื่อมต่อท่อ, วาล์ว, ปั๊ม,และอุปกรณ์อื่น ๆ เพื่อสร้างระบบท่อรวมความต้านทานต่อการกัดกรองที่โดดเด่นของไทเทเนียมทําให้ฟลเลนจ์เหล่านี้เหมาะสมสําหรับการใช้ในสภาพแวดล้อมที่กัดกรอง เช่นอุตสาหกรรมเรือและเคมีพวกเขายังได้รับรางวัลสําหรับความแข็งแกร่งต่อสัดส่วนน้ําหนักของพวกเขาและความเหมาะสมสําหรับอุปกรณ์อุณหภูมิสูงและ Cryogenicมีให้เลือกในขนาดต่าง ๆ เพื่อรองรับกว้างท่อที่แตกต่างกัน, แฟลนจ์เหล่านี้ยึดติดกับความดันการตั้งค่า เช่น PN 6, PN 10, PN 16, PN 25, PN 40 และ PN 63ตอบโจทย์ความต้องการการทํางานที่หลากหลายในอุตสาหกรรม.
ขอบแผ่นไทเทเนียม EN1092-01เป็นส่วนประกอบสําคัญในระบบท่ออุตสาหกรรม ที่ถูกออกแบบให้ตรงกับมาตรฐานยุโรปเกี่ยวกับขนาด วัสดุ และคุณสมบัติทางเทคนิคเครื่องจักรกลกลมที่มีตัวเลือกสําหรับหน้ายก (RF) หรือหน้าเรียบ (FF), เลือกขึ้นอยู่กับความต้องการการปิด. พวกเขาใช้เพื่อเชื่อมต่อท่อ, วาล์ว, ปั๊ม, และอุปกรณ์อื่น ๆ, สร้างเครือข่ายท่อที่บูรณาการ.
2. เกรดของ EN1092-01 ทิตาเนียมแผ่น Flange Gr1 Gr5 Gr7
เกรด 1 (ไทเทเนียมบริสุทธิ์ทางการค้า CP Ti)
ประเภท 5 (Ti-6Al-4V):
เกรด 7 (Ti-0.2Pd):
ทิตาเนียมแต่ละเกรดมีข้อดีเฉพาะเจาะจงจากคุณสมบัติทางกล การทนทานต่อการกัดสนอง และความเหมาะสมกับสภาพแวดล้อมที่แตกต่างกันเมื่อเลือกเกรดแผ่นไทเทเนียม (เช่น Gr1, Gr5 หรือ Gr7), มันจําเป็นที่จะพิจารณาปัจจัย เช่น สภาพแวดล้อมการทํางาน ความแข็งแรงที่จําเป็นและความสอดคล้องกับวัสดุอื่นๆ ในระบบ เพื่อให้การทํางานและอายุยืนที่ดีที่สุด.
3.รายละเอียดสําหรับ EN1092-01 PN40 ทิตาเนียมแผ่น Flange
| DN | ท่อ OD, A | ภายนอก ไดอเมท D | กว้างของวงกลม Bolt, K | ไดออฟ บอลท์โฮล, L | จํานวนของบอลท์ | ขนาดของ Bolt | ความหนาของ flange, C | กว้างของหน้าที่ยกขึ้น, d | ความสูงของใบหน้าที่ยกขึ้น, f1 | กว้างเจาะ B | ||
| ซีรี่ย์ I | ซีรี่ย์ II | ซีรี่ย์ I | ซีรี่ย์ II | |||||||||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | M12 | 14 | 40 | 2 | 18 | 15 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 45 | 2 | 22 | 19 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 58 | 2 | 27.5 | 26 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 68 | 2 | 34.5 | 33 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 78 | 2 | 43.5 | 39 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 88 | 3 | 49.5 | 46 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | M16 | 20 | 102 | 3 | 61.5 | 59 |
| 65 | 76.1 | 79 | 185 | 145 | 18 | 8 | M16 | 22 | 122 | 3 | 77.5 | 78 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 24 | 138 | 3 | 90.5 | 91 |
| 100 | 114.3 | 108 | 235 | 190 | 22 | 8 | M20 | 26 | 162 | 3 | 116 | 110 |
| 125 | 139.7 | 133 | 270 | 220 | 26 | 8 | M24 | 28 | 188 | 3 | 141.5 | 135 |
| 150 | 168.3 | 159 | 300 | 250 | 26 | 8 | M24 | 30 | 218 | 3 | 170.5 | 161 |
| 200 | 219.1 | 219 | 375 | 320 | 30 | 12 | M27 | 36 | 285 | 3 | 221.5 | 222 |
| 250 | 273 | 273 | 450 | 385 | 33 | 12 | M30 | 42 | 345 | 3 | 276.5 | 276 |
| 300 | 323.9 | 325 | 515 | 450 | 33 | 16 | M30 | 52 | 410 | 4 | 327.5 | 328 |
| 350 | 355.6 | 377 | 580 | 510 | 36 | 16 | M33 | 58 | 465 | 4 | 359.5 | 380 |
| 400 | 406.4 | 426 | 660 | 585 | 39 | 16 | M36 | 65 | 535 | 4 | 411 | 430 |
| 450 | 457 | 480 | 685 | 610 | 39 | 20 | M36 | 66 | 560 | 4 | 462 | 484 |
| 500 | 508 | 530 | 755 | 670 | 42 | 20 | M39 | 72 | 615 | 4 | 513.5 | 534 |
| 600 | 610 | 630 | 890 | 795 | 48 | 20 | M45 | 84 | 735 | 5 | 616.5 | 634 |
4ทําไมเราเลือกแผ่นไทเทเนียมในแอพลิเคชั่น
เครื่องลัดแผ่นไทเทเนียมมีข้อดีหลายอย่างที่ทําให้มันถูกแสวงหามากในอุตสาหกรรมที่หลากหลาย ที่การทํางานและความทนทานเป็นสิ่งสําคัญ
ความต้านทานต่อการกัดกรอง: เครื่องลัดแผ่นไทเทเนียมทนทานต่อการกัดกร่อนได้สูง แม้กระทั่งในสภาพแวดล้อมที่รุนแรง เช่น น้ําทะเล กรด และคลอรีดและน้ํามันและก๊าซในทะเลที่ความทนทานต่อการกัดกร่อนเป็นสิ่งสําคัญ.
อัตราความแข็งแรงต่อน้ําหนัก:ทิตาเนียมมีสัดส่วนความแข็งแรงกับน้ําหนักสูง ทําให้ฟลานจ์คอทิตาเนียมแข็งแรงและทนทานในขณะที่ยังเบานี้เป็นข้อดีในการใช้งานที่การลดน้ําหนักเป็นที่ปรารถนาโดยไม่ต้องเสี่ยงความแข็งแรงและการทํางาน.
ความทนทานต่ออุณหภูมิสูง: แฟลเลนจ์แผ่นไทเทเนียมสามารถทนอุณหภูมิสูงได้โดยไม่สูญเสียคุณสมบัติทางเครื่องจักรทําให้มันเหมาะสําหรับการใช้งานที่เกี่ยวข้องกับการหมุนเวียนความร้อนและความร้อน.
ความเข้ากันได้ทางชีวภาพ:ไทเทเนียมมีความเข้ากันได้ทางชีวภาพ และไม่เป็นพิษ ทําให้ฟลังส์คอทาทาเนียมเหมาะสําหรับใช้ในอุปกรณ์การแพทย์ การผลิตยาและอุตสาหกรรมแปรรูปอาหารที่ความบริสุทธิ์ของผลิตภัณฑ์เป็นสิ่งจําเป็น.
อายุยาวและทนทาน:ทิตาเนียมมีชื่อเสียงสําหรับความทนทานและอายุการใช้งานยาวสนับสนุนการลดต้นทุนการบํารุงรักษาและการเปลี่ยนในเวลา.
คุณสมบัติการปิดดีเยี่ยม:การทําปลายผิวเรียบของฟลานจ์คอทิตาเนียมที่ผสมผสาน, ทําสําเร็จผ่านกระบวนการปรับปรุงหรือแปรรูป, ทําให้สามารถปิดได้ดีขึ้นด้วยการผสมผสานหรือองค์ประกอบเชื่อมอื่น ๆนี้ช่วยป้องกันการรั่วไหลและรับประกันการทํางานที่น่าเชื่อถือในการใช้งานที่สําคัญ.
ความเหมาะสมกับโลหะอื่น ๆ: ฟลานจ์แผ่นไทเทเนียมสามารถเชื่อมต่อหรือจับคู่กับโลหะอื่น ๆ เช่น เหล็กไร้ขัดหรือเหล็กก๊าบอนได้ง่าย ทําให้มีความหลากหลายในการออกแบบและเข้ากันได้กับระบบที่มีอยู่
5.ประเภทหน้าที่แตกต่างกันของแผ่นไทเทเนียม:
การออกแบบ:
ข้อดี:
การใช้งาน:
การออกแบบ:
ข้อดี:
การใช้งาน:
ความต้องการความดันและการปิด: ฟลานจ์หน้าที่ยกขึ้นเป็นที่ชอบสําหรับการใช้งานความดันที่สูงกว่าซึ่งการปิดที่น่าเชื่อถือเป็นสิ่งสําคัญFlat Face Flanges เหมาะสําหรับการใช้งานความดันต่ํากว่าหรือเมื่อข้อจํากัดพื้นที่เป็นปัญหา.
การเลือกซัคเกต: การเลือกซัคเกต (เช่นชนิดวงแหวนหรือหน้าเต็ม) ขึ้นอยู่กับชนิดการเผชิญหน้า flange (RF หรือ FF) และความต้องการการใช้งานสําหรับความสมบูรณ์แบบการปิด
6. มาตรฐานร่วมของไทเทเนียม
| ชื่อสินค้า | เครื่องปรับปรุงความหนาว |
|---|---|
| ระยะขนาด | 1/2 ′′ (15 NB) ถึง 48 ′′ (1200 NB) |
| ประเภท / ระดับความดัน | 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 เป็นต้น |
| มาตรฐาน / ขนาด | ขนาดของน้ํามัน5, B16.47 ซีรี่ย์ A & B, B16.48, BS4504, BS 10, EN-1092, DIN, BS, GOST, MSS SP-44, ISO70051, JISB2220, BS1560-3 และอื่นๆ1, API7S-15, API7S-43, API605 |
| ประเภทหน้า flange / ประเภทการเชื่อมต่อ | แฟลนจ์ใบหน้าเรียบ (FF), แฟลนจ์ใบหน้าสูง (RF), แฟลนจ์ข้อแหวน (RTJ), แฟลนจ์ข้อกระโปรง, แฟลนจ์ชายและหญิง (M&F), แฟลนจ์ลิ้นใหญ่และเล็กและกระโปรง (T&G) |
| ขนาด | ANSI B165, ANSI B16.47 ซีรี่ย์ A & B, ASA, API-605, MSS SP44, AWWA, การออกแบบตามสั่ง |
| การออกแบบตามสั่ง | ตามการวาดของคุณ AS, BS, ANSI, DIN, JIS |
| ใบรับรองการทดสอบวัสดุ (MTC) | ตาม EN 10204 3.2 และ EN 10204 3.1ใบรับรองการทดสอบ NACE MR0175, NACE MR0103 |
| ใบรับรองการทดสอบ | รายงานการทดสอบเรดิโอแกรฟี 100% EN 10204/3.1B ใบรับรองวัสดุแพร่ รายงานการตรวจสอบจากฝ่ายที่สาม เป็นต้น |
| การทดสอบ | เครื่องทดสอบแบบฮิดรอสแตตติก สเปคตรกราฟอ่านตรง เครื่องตรวจสอบความบกพร่องแบบ UI ทราซอนิก เครื่องตรวจสอบรังสีเอ็กซ์ เครื่องตรวจสอบอนุภาคแม่เหล็ก |
| อุปกรณ์ / เครื่องจักร | เครื่องพิมพ์ เครื่องผลัก เครื่องบิด เครื่องบดทราย เครื่องบีเวลล์ไฟฟ้า ฯลฯ |
| การเคลือบ | สีต้านสนิม สีดําน้ํามัน สีเหลืองโปร่งใส สีผสมยาง |
| สาเหตุ | อินเดีย / อเมริกา / ญี่ปุ่น / ยุโรปตะวันตก / เกาหลี |
| การใช้งาน/การใช้งาน | ออฟชอร์, สถานที่ผลิตน้ํามัน, การสร้างเรือ, ระบบน้ํา, ก๊าซธรรมชาติ, โครงการท่อ, พลังงานไฟฟ้า เป็นต้น |
| เครือข่ายส่งออกชั้นนํา | สหรัฐอเมริกา สหราชอาณาจักร กาตาร์ เม็กซิโก ไนจีเรีย ซาอุดีอาระเบีย คูเวต อิหร่าน คาซัคสถาน บาห์เรน เวียดนาม อินโดนีเซีย นอร์เวย์ กานา โคลัมเบีย อาเซอร์ไบจาน ลิเบีย |
