| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | แผ่นไทเทเนียม |
| ขั้นต่ำ: | 5 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |

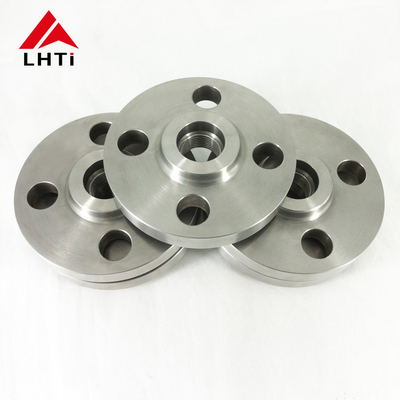

ทิตานีสลิสบนฟลานจ์เพลต EN1092-01 Gr1 Gr5 Gr7 SORF สลิสบนฟลานจ์ PN 63 หน้ายกสําหรับระบบท่อ
1.ผลิตภัณฑ์ การนําเสนอ EN1092-01 ทิตาเนียมแผ่น Flange
เครื่องปรับปรุงความหนาผลิตจากเหล็กเหล็กไทเทเนียม มีคุณค่าสูงในอุตสาหกรรมต่าง ๆ สําหรับคุณสมบัติพิเศษของพวกเขาอัตราความแข็งแรงสูงต่อน้ําหนักและความเบาของธรรมชาติ พวกเขาโดดเด่นในสภาพแวดล้อมที่รุนแรง ที่เกิดการกัดกร่อนทางเคมีเป็นปัญหา ทําให้พวกเขาจําเป็นในอุตสาหกรรม เช่น น้ํามัน, การแปรรูปเคมีและอื่น ๆ ที่ต้องการผลงานของวัสดุที่แข็งแรง.
ที่สําคัญในการใช้งานของมันคือความทนทานของไทเทเนียมต่อการกัดกรองแฟลนจ์ทิตาเนียมยังแสดงให้เห็นความทนทานความเหนื่อยล้าที่ดีและความทนทาน creep, สําคัญสําหรับการรักษาผลงานที่มั่นคงในระยะเวลานาน ความสะดวกในการแปรรูปและการติดตั้งเพิ่มความน่าสนใจของพวกเขาการให้บริการทางปฏิบัติ สําหรับการใช้งานอุตสาหกรรมต่างๆ.
EN1092-01มาตรฐานนี้ครอบคลุมชนิดของ flanges หลายชนิด, รวมทั้ง flanges ปลาไททานีม, ซึ่งเป็นองค์ประกอบสําคัญในระบบท่ออุตสาหกรรม. มาตรฐานนี้กําหนดขนาด, วัสดุ,และความต้องการทางเทคนิคสําหรับ flanges ในระบบท่อยุโรปผงแผ่นไทเทเนียมเป็นแผ่น, วงกลมดิสก์ที่มีทั้งหน้ายกขึ้น (RF) หรือหน้าเรียบ (FF), เลือกขึ้นอยู่กับความต้องการพื้นผิวการปิด. พวกเขาใช้ในการเชื่อมต่อท่อ, วาล์ว, ปั๊ม,และอุปกรณ์อื่น ๆ เพื่อสร้างระบบท่อรวมความต้านทานต่อการกัดกรองที่โดดเด่นของไทเทเนียมทําให้ฟลเลนจ์เหล่านี้เหมาะสมสําหรับการใช้ในสภาพแวดล้อมที่กัดกรอง เช่นอุตสาหกรรมเรือและเคมีพวกเขายังได้รับรางวัลสําหรับความแข็งแกร่งต่อสัดส่วนน้ําหนักของพวกเขาและความเหมาะสมสําหรับอุปกรณ์อุณหภูมิสูงและ Cryogenicมีให้เลือกในขนาดต่าง ๆ เพื่อรองรับกว้างท่อที่แตกต่างกัน, แฟลนจ์เหล่านี้ยึดติดกับความดันประเมิน เช่น PN 6, PN 10, PN 16, PN 25, PN 40 และ PN 63ตอบโจทย์ความต้องการการทํางานที่หลากหลายในอุตสาหกรรม.
ลักษณะหลักของ EN1092-01 ติดแผ่นไททานีมประกอบด้วย:
ความต้านทานต่อการกัดกรอง: ความต้านทานต่อการกัดกรองที่โดดเด่นของไทเทเนียมรับประกันความทนทานในสภาพแวดล้อมที่กัดกรอง, รวมถึงการประมวลผลทางทะเล, การประมวลผลทางเคมี และสภาพที่ยากลําบากอื่น ๆ.
อัตราความแข็งแกร่งต่อน้ําหนัก: ไทเทเนียมมีความแข็งแกร่งสูงเทียบกับน้ําหนักเบาของมัน ส่งผลให้น้ําหนักระบบโดยรวมลดลงโดยไม่เสียสละต่อความสมบูรณ์แบบของโครงสร้าง
ความอดทนต่ออุณหภูมิ: แฟลนส์เหล่านี้สามารถทนอุณหภูมิสูงและต่ําได้ ทําให้มันเหมาะสําหรับการใช้งานอุตสาหกรรมที่หลากหลาย
EN1092-01 แฟลเลนจ์แผ่นไทเทเนียมมีให้เลือกในขนาดต่าง ๆ เพื่อรองรับกว้างท่อที่แตกต่างกัน และมีค่าเฉพาะสําหรับระดับความดันที่แตกต่างกัน (PN 6, PN 10, PN 16, PN 25, PN 40, PN 63)การรับรองความเหมาะสมกับความต้องการการดําเนินงานที่หลากหลายพวกเขาถูกใช้อย่างแพร่หลายในอุตสาหกรรมอากาศยาน, ทะเล, เคมี, การแพทย์, และอุตสาหกรรมอื่น ๆ ที่ความน่าเชื่อถือและการทํางานในสภาพที่ท้าทายเป็นสิ่งสําคัญ
2. ประเภทของ EN1092-01 ทิตาเนียมแผ่น Flange
ทิตาเนียมเกรด 1ทิตาเนียมเกรด 1 เป็นเกรดทิตาเนียมที่อ่อนที่สุดและสามารถปรับปรุงได้มากที่สุดจากเกรดทิตาเนียมที่บริสุทธิ์ในทางการค้ามันถูกใช้ในส่วนใหญ่ในแอพลิเคชั่นที่ต้องการความทนทานต่อการกัดกร่อนที่ดีกว่า ในสภาพแวดล้อม เช่นอุตสาหกรรมแปรรูปสารเคมี.
ทิตาเนียมเกรด 2นี่คือประเภทไทเทเนียมที่ใช้กันมากที่สุด มันมีความสมดุลที่ดีระหว่างความแข็งแรงและความยืดหยุ่นรวมถึงฟลานจ์สําหรับระบบท่อ.
ทิตาเนียมเกรด 5 (Ti 6Al-4V):นี่คือประเภทสกัด และเป็นประเภทสกัดทิตานีਅਮที่ใช้กันทั่วไปที่สุด มันเพิ่มความแข็งแรงของฟลแลนซ์ขึ้นอย่างมาก เมื่อเทียบกับประเภทททิตานีਅਮบริสุทธิ์ทิตาเนียมประเภทที่ 5 ใช้ในการใช้งานความแข็งแกร่งสูง ที่ต้องการความทนทานต่อความร้อนและการกัดกร่อน.
ทิตาเนียมเกรด 7:ด้วยความสามารถในการปั่นและการผลิตที่ดีเยี่ยม ประเภทนี้รวมถึงพัลลาเดียมเพื่อความทนทานต่อการกัดกร่อนที่เพิ่มขึ้น โดยเฉพาะอย่างยิ่งต่อต้านกรดลดและการโจมตีในพื้นที่ในฮาโลไดร้อน
ทิตาเนียมเกรด 12หมึกนี้มีความทนความร้อนและความแข็งแรงที่เพิ่มเติมเมื่อเทียบกับหมึกที่บริการในทางพาณิชย์อื่นๆ
เกรด 23 ไททานี (Ti 6Al-4V ELI):เกรดนี้คล้ายกับเกรด 5 แต่มี interstitials ต่ํามาก (ELI) ทําให้มันเป็นที่ชอบสําหรับความแข็งแกร่งการแตกที่สูงขึ้นและความยืดหยุ่นที่ดีขึ้นมันมักจะใช้ในอุปกรณ์การแพทย์ และยังเหมาะสําหรับ flanges ในสถานการณ์ที่สําคัญ, การใช้งานระดับสูง
3.รายละเอียดสําหรับ EN1092-01 PN63 ทิตาเนียมแผ่น Flange
| DN | ท่อ OD, A | ภายนอก ไดอเมท D | กว้างของวงกลม Bolt, K | ไดออฟ บอลท์โฮล, L | จํานวนของบอลท์ | ขนาดของ Bolt | ความหนาของ flange, C | กว้างของหน้าที่ยกขึ้น, d | ความสูงของใบหน้าที่ยกขึ้น, f1 | กว้างเจาะ B | ||
| ซีรี่ย์ I | ซีรี่ย์ II | ซีรี่ย์ I | ซีรี่ย์ II | |||||||||
| 10 | 17.2 | 14 | 100 | 70 | 14 | 4 | M12 | 20 | 40 | 2 | 18 | 15 |
| 15 | 21.3 | 18 | 105 | 75 | 14 | 4 | M12 | 20 | 45 | 2 | 22 | 19 |
| 20 | 26.9 | 25 | 130 | 90 | 18 | 4 | M16 | 22 | 58 | 2 | 27.5 | 26 |
| 25 | 33.7 | 32 | 140 | 100 | 18 | 4 | M16 | 24 | 68 | 2 | 34.5 | 33 |
| 32 | 42.4 | 38 | 155 | 110 | 22 | 4 | M20 | 24 | 78 | 2 | 43.5 | 39 |
| 40 | 48.3 | 45 | 170 | 125 | 22 | 4 | M20 | 26 | 88 | 3 | 49.5 | 46 |
| 50 | 60.3 | 57 | 180 | 135 | 22 | 4 | M20 | 26 | 102 | 3 | 61.5 | 59 |
| 65 | 76.1 | 79 | 205 | 160 | 22 | 8 | M20 | 26 | 122 | 3 | 77.5 | 78 |
| 80 | 88.9 | 89 | 215 | 170 | 22 | 8 | M20 | 30 | 138 | 3 | 90.5 | 91 |
| 100 | 114.3 | 108 | 250 | 200 | 26 | 8 | M24 | 32 | 162 | 3 | 116 | 110 |
| 125 | 139.7 | 133 | 295 | 240 | 30 | 8 | M27 | 34 | 188 | 3 | 141.5 | 135 |
| 150 | 168.3 | 159 | 345 | 280 | 33 | 8 | M30 | 36 | 218 | 3 | 170.5 | 161 |
| 200 | 219.1 | 219 | 415 | 345 | 36 | 12 | M33 | 48 | 285 | 3 | 221.5 | 222 |
| 250 | 273 | 273 | 470 | 400 | 36 | 12 | M33 | 55 | 345 | 3 | 276.5 | 276 |
| 300 | 323.9 | 325 | 530 | 460 | 36 | 16 | M33 | 65 | 410 | 4 | 327.5 | 328 |
| 350 | 355.6 | 377 | 600 | 525 | 39 | 16 | M36 | 72 | 465 | 4 | 359.5 | 380 |
| 400 | 406.4 | 426 | 670 | 585 | 42 | 16 | M39 | 80 | 535 | 4 | 411 | 430 |
4ประโยชน์ของแผ่นไทเทเนียมสลิปออนฟลังส์:
แฟลนจ์สลิป-ออนของแผ่นไททานีมีข้อดีหลายอย่างที่ทําให้มันเหมาะสําหรับการใช้งานอุตสาหกรรมต่างๆ ที่คุณสมบัติของไททานีมีข้อดี
ความต้านทานต่อการกัดกรอง: ไทเทเนียมทนทานต่อการกัดกรองในสภาพแวดล้อมที่รุนแรงมากมาย รวมถึงน้ําทะเล, กรด และคลอริดคุณสมบัตินี้ทําให้ไทเทเนียม slip-on flanges เหมาะสมสําหรับการใช้งานที่การกัดกร่อนเป็นปัญหาเช่นสภาพแวดล้อมทางทะเล การแปรรูปเคมี และแพลตฟอร์มน้ํามันในทะเล
อัตราความแข็งแรงสูงต่อน้ําหนัก: ไทเทเนียมเป็นที่รู้จักสําหรับอัตราความแข็งแรงที่ดีต่อน้ําหนัก, ซึ่งเหนือกว่าโลหะอื่น ๆ ส่วนใหญ่.คุณลักษณะนี้ทําให้ flanges ทิตาเนียม slip-on ให้ความแข็งแรงมันมีประโยชน์อย่างยิ่งในอุปกรณ์การบินและอุตสาหกรรม ที่การลดน้ําหนักเป็นสิ่งสําคัญ
ความเข้ากันได้ทางชีวภาพ: ไทเทเนียมเข้ากันทางชีวภาพและไม่เป็นพิษ ทําให้มันเหมาะสําหรับการใช้ในอุปกรณ์การแพทย์ การผลิตยาและการแปรรูปอาหารที่ความบริสุทธิ์และความปลอดภัยของผลิตภัณฑ์เป็นสิ่งสําคัญ.
ความทนทานต่ออุณหภูมิสูง: ไทเทเนียมยังคงมีความแข็งแรงและความทนทานต่อการกัดกร่อนที่อุณหภูมิสูงขึ้น, ถึงประมาณ 600 ° C (1112 ° F), ขึ้นอยู่กับเกรด.คุณสมบัตินี้ทําให้แผ่นเลื่อนไหลของไทเทเนียมเหมาะสําหรับการใช้งานในอุณหภูมิสูง เช่น เครื่องแลกเปลี่ยนความร้อนและปฏิกิริยาเคมี.
ความง่ายในการผลิต: ไทเทเนียมสามารถแปรรูป, แปรงและสร้างได้ง่าย ๆ ทําให้มีรูปร่างและการตั้งค่าที่ซับซ้อนในฟลานจ์ที่เลื่อนลงความยืดหยุ่นในการผลิตทําให้การปรับปรุงและปรับปรุงตามความต้องการของโครงการ.
อายุยาวและทนทาน: ไทเทเนียมเป็นที่รู้จักด้วยความทนทานระยะยาวและความทนทานต่อการทําลายล้างในเวลาการประกันผลงานที่น่าเชื่อถือและอายุการใช้งานที่ยืดหยุ่นของ flanges slip-on ในสภาพแวดล้อมอุตสาหกรรมที่ต้องการ.
5. ทิตาเนียมแผ่นลื่นบนการตรวจสอบ flange
การทดสอบทางสายตา (VT):ซึ่งเกี่ยวข้องกับการตรวจสอบพื้นผิวของผสมผสานและฟลานจ์ด้วยสายตา เพื่อตรวจพบความบกพร่องที่เห็นได้ เช่นรอยแตก, ขุมขวาง, หรือโปรไฟล์ผสานที่ไม่เหมาะสม
การทดสอบ Ultrasonic (UT):เทคนิคนี้ใช้คลื่นเสียงความถี่สูงในการตรวจพบความบกพร่องภายในวัสดุ เช่น ขอบว่าง, การรวม, หรือรอยแตก.
การตรวจฉายแสง (RT):วิธีนี้ใช้รังสีเอ็กซ์หรือรังสีแกมม่าในการผลิตภาพของโครงสร้างภายในของสอและฟลานจ์. มันมีประสิทธิภาพในการตรวจหาความบกพร่องภายในและประเมินคุณภาพสอ.
การทดสอบอนุภาคแม่เหล็ก (MT):MT ใช้ในการตรวจพบความบกพร่องบนผิวและใกล้ผิวของวัสดุไฟรอมักเนตวิธีนี้อาจไม่สามารถใช้ได้ เว้นแต่มีวัสดุแม่เหล็กใกล้เคียงหรือเคลือบที่สามารถแม่เหล็ก.
การทดสอบสารเจาะ/สารเจาะสี (PT):การ ปรับปรุง ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว
การทดสอบกระแสไฟฟ้า Eddy (ET):อีทีใช้อิเล็กทรอมักเนติกอินดักชั่น เพื่อตรวจพบความบกพร่องบนพื้นผิวและใกล้พื้นผิว ในวัสดุที่นําไฟ เช่น ไทเทเนียม
การปล่อยเสียง (AE):AE หมายถึงการติดตามการปล่อยเสียงจากวัสดุที่ได้รับความเครียด เพื่อตรวจพบการเปลี่ยนแปลงที่ชี้แจงถึงความบกพร่อง เช่นรอยแตกหรือรั่วไหล
6.ประเภทหน้าที่แตกต่างกันของแผ่นไทเทเนียม:
การออกแบบ:
ข้อดี:
การใช้งาน:
การออกแบบ:
ข้อดี:
การใช้งาน:
ความต้องการความดันและการปิด: ฟลานจ์หน้าที่ยกขึ้นเป็นที่ชอบสําหรับการใช้งานความดันที่สูงกว่าซึ่งการปิดที่น่าเชื่อถือเป็นสิ่งสําคัญFlat Face Flanges เหมาะสําหรับการใช้งานความดันต่ํากว่าหรือเมื่อข้อจํากัดพื้นที่เป็นปัญหา.
การเลือกซัคเกต: การเลือกซัคเกต (เช่นชนิดวงแหวนหรือหน้าเต็ม) ขึ้นอยู่กับชนิดการเผชิญหน้า flange (RF หรือ FF) และความต้องการการใช้งานสําหรับความสมบูรณ์แบบการปิด
7แพ็คเกจของแผ่นไทเทเนียม Slip On Flange
