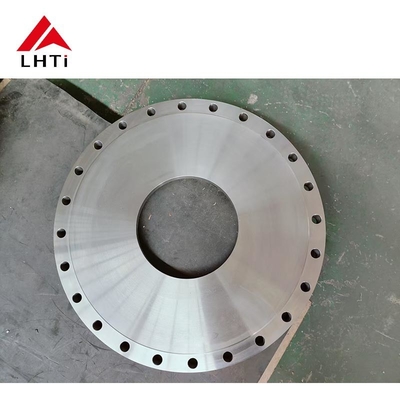

ASME B16.5 Ti Gr 2 ทิตาเนียม Flange Gr7 Slip บน Flange 1/2 "ประเภท 150# 1/2" ท่อไร้รอย

ASME B16.5 Ti Gr 2 ทิตาเนียม Flange Gr7 Slip บน Flange 1/2 "ประเภท 150# 1/2" ท่อไร้รอย

ASME B16.5 ติแตนຽມ Flanges:

ASME B16.5 เป็นมาตรฐานที่ยอมรับอย่างกว้างขวางที่พัฒนาโดยสมาคมวิศวกรเครื่องจักรอเมริกัน (ASME)และวัสดุสําหรับฟลานจ์และฟิตเนอร์ที่มีฟลานจ์ที่ใช้ในระบบท่อ.มาตรฐาน ASME B16.5 ใช้กับ flanges ที่มีขนาดท่อนามิติจาก 1/2 นิ้วถึง 24 นิ้ว และมันครอบคลุมชนิด flanges หลายชนิด เช่น weld คอ, slip-on, blind,ผ่านระดับความดันต่าง ๆ (e.g., 150#, 300#, 600# เป็นต้น)

ในส่วนของฟลแลนจ์ไทเทเนียม โดยเฉพาะอย่างยิ่งที่ทําจากเหล็กเหล็กไทเทเนียม เช่น ไทเทเนียมเกรด 2 (Ti Gr 2) หรือไทเทเนียมเกรด 5 (Ti-6Al-4V)5 มาตรฐานรับประกันว่า flanges ตอบสนองความต้องการหลักสําหรับผลงานทางกล, ความอนุญาตด้านมิติ และความดันในขณะที่นําเสนอข้อดีที่เป็นเอกลักษณ์ของไทเทเนียม เช่น น้ําหนักเบา ทนต่อการกัดสนองและความแข็งแรงสูงต่อน้ําหนัก

1วัสดุ: Ti Gr 2 (ไทเทเนียมเกรด 2)

• ไทเทเนียมเกรด 2 (Ti Gr 2) เป็นไทเทเนียมที่บริสุทธิ์ในทางการค้าที่มีความทนทานต่อการกัดกร่อนที่ดีเยี่ยม โดยเฉพาะในสภาพแวดล้อมทางทะเล การประมวลผลเคมี และอากาศ
• ทิตาเนียมเกรด 2 ใช้อย่างแพร่หลายสําหรับการใช้งานที่ต้องการความแข็งแรงปานกลางและความทนทานต่อการกัดกรองสูง
• คุณสมบัติทางกล (ค่าประมาณ)
  • ความแข็งแรงต่อการดึง: 345~450 MPa (50~65 ksi)
  • ความแข็งแรงของแรงผลิต: 275 MPa (40 ksi)
  • ความยาว: 20-30%
  • ความทนทานต่อการกัดกรอง: ดีมาก โดยเฉพาะในน้ําเกลือ, กรด, และคลอรีด

2. ประเภทปัด: สลิป-ออน

• Slip-On Flange เป็นชนิดของ Flange ที่ออกแบบมาเพื่อเลื่อนไปบนท่อ. Flange แบบนี้ทําให้สามารถปรับตรงได้ง่าย และมักถูกใช้ในระบบที่ต้องการการปั่นเพื่อให้ Flange อยู่ที่ที่
• ลักษณะสําคัญ:
  • แฟลนจ์ที่สลิป-ออน มีค่าใช้จ่ายที่ประหยัด และติดตั้งง่าย
  • ปกติจะเชื่อมภายในและภายนอก เพื่อให้มั่นคงและแข็งแรง
  • เหมาะสําหรับการใช้งานความดันต่ําถึงปานกลาง

3ขนาดชื่อ: 1/2 นิ้ว

• แฟลนจ์ถูกออกแบบมาเพื่อเข้ากับท่อที่มีกว้างนามของ 1/2 นิ้ว
• ขนาดนี้มักจะใช้ในระบบท่อขนาดเล็ก และในแอปพลิเคชั่นที่ต้องการวิธีแก้ไขที่คอมแพ็คและเบา

4.ประเภทความดัน: 150#

• ระดับความดัน 150# (ระดับความดัน 150) แสดงถึงระดับความดันของฟลานซ์ในอุณหภูมิที่กําหนดไว้ ระดับความดันนี้ถูกใช้ทั่วไปสําหรับการใช้งานความดันต่ํา
• เครื่องลวดประเภท 150 มีความสามารถในการรับมือ 150 psi ในอุณหภูมิห้อง โดยมีความดันที่ลดลงในอุณหภูมิที่สูงขึ้น
• ความดันในการทํางาน: เครื่องลวดประเภท 150 ใช้ในระบบที่มีความดันสูงถึง 150 psi และเหมาะสําหรับการใช้งานทั้งของเหลวและของก๊าซ

5มาตรฐาน: ASME B165

• ASME B16.5 เป็นมาตรฐานที่พัฒนาโดยสมาคมวิศวกรเครื่องกลอเมริกัน (ASME) ที่กําหนดมาตรฐานสําหรับฟลันจ์และฟลันจ์ฟิตติ้งสําหรับระบบท่อรวมถึงรายละเอียดเกี่ยวกับขนาด, ความดัน-อุณหภูมิ และความต้องการของวัสดุ
• มาตรฐานนี้ได้รับการรับรองอย่างกว้างขวางสําหรับการใช้งานในอุตสาหกรรมและการค้าและรับประกันความสอดคล้องระหว่างระบบและผู้ผลิตที่แตกต่างกัน

ข้อดีของ Ti Gr 2 ทิตาเนียมสําหรับ Flanges

• ความทนทานต่อการกัดสนอง: ทิตาเนียมเกรด 2 ทนทานกับสารเคมีหลายชนิด เช่น น้ําทะเล กรด และคลอรีด
• น้ําหนักเบา: ไทเทเนียมมีน้ําหนักเบาเมื่อเทียบกับโลหะอื่น ๆ ซึ่งสามารถช่วยลดน้ําหนักของระบบท่อทั้งหมดได้
• ความเข้ากันทางชีวภาพ: หากใช้ในอุปกรณ์การแพทย์หรือผลิตภัณฑ์ ความเข้ากันทางชีวภาพของไทเทเนียมทําให้มันเหมาะสําหรับการติดต่อกับน้ําของร่างกาย
• อัตราความแข็งแรงกับน้ําหนัก: แม้จะไม่แข็งแรงเท่าไทเทเนียมเกรด 5 แต่เกรด 2 ให้ความสมดุลที่ดีของความแข็งแรงและน้ําหนักสําหรับการใช้งานหลาย ๆ อย่าง

การใช้งานของ Ti Gr 2 Flanges

• ทะเล: มักใช้ในระบบท่อท่อท่อทะเล เนื่องจากความทนทานที่ดีต่อการกัดกร่อนของน้ําเกลือ
• การประมวลผลทางเคมี: เหมาะสําหรับระบบที่ขนส่งสารเคมีที่รุนแรงหรือสารกรด
• เครื่องบินอากาศ: บางครั้งใช้ในอุปกรณ์อากาศที่ต้องการวัสดุที่มีน้ําหนักเบา แข็งแรงสูง และทนทานต่อการกัดกร่อน
• การแพทย์: เหมาะสําหรับอุปกรณ์และระบบการแพทย์ที่เข้าสัมผัสกับเนื้อเยื่อมนุษย์หรือของเหลวของร่างกาย
• อาหารและเครื่องดื่ม: สามารถใช้ได้ในโรงงานแปรรูปอาหาร ที่จําเป็นต้องมีวัสดุที่ไม่ปฏิกิริยา

สรุป

• ประเภท Flange: Flange ที่เลื่อนลงง่ายในการติดตั้งและปั่น
• วัสดุ: Ti Gr 2 (ไทเทเนียมที่บริสุทธิ์ในทางการค้า) ที่มีความทนทานต่อการกัดสนิมที่ดี
• ความดันระดับ: ระดับชั้น 150 ทําให้เหมาะสําหรับระบบความดันต่ํา
• ขนาดชื่อ: 1/2 นิ้ว เหมาะสําหรับท่อและระบบขนาดเล็ก
• มาตรฐาน: ผลิตตาม ASME B165, รับประกันความสอดคล้องกับส่วนประกอบมาตรฐานอื่น ๆ
