| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | แฟลนจ์ไทเทเนียม |
| ขั้นต่ำ: | 100 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union |
| ความสามารถในการจําหน่าย: | 100-200 ตัน/ตันต่อเดือน |

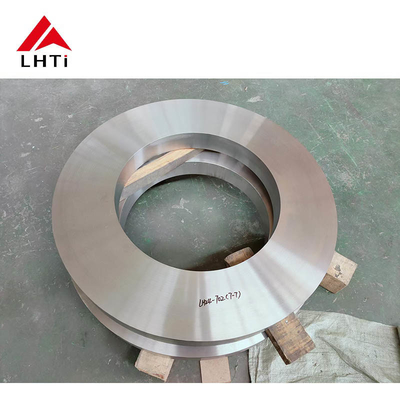

Ti Gr5 Gr7 ทิตาเนียม Flanges ASME B16.5 ประเภท 150 Flat Flange Slip On Flange ยกหน้า SORF สําหรับการใช้งานในอุตสาหกรรม
ASME B16.5 Titanium Slip-On Flange เป็นชนิดของ flange ที่ออกแบบมาเพื่อให้การเชื่อมต่อที่ปลอดภัยสําหรับท่อในสาขาอุตสาหกรรมที่หลากหลาย โดยเฉพาะอย่างยิ่งที่ความทนทานต่อการกัดสนิม น้ําหนักเบาและความแข็งแรงเป็นสิ่งสําคัญผลิตตามมาตรฐาน ASME B16.5 ซึ่งกํากับการออกแบบ วัสดุและขนาดของ flanges ที่ใช้ในระบบท่อแฟลนจ์ที่ลื่นจากไททานีม เหมาะสําหรับระบบความดันกลางและสภาพแวดล้อมที่ความทนทานต่อการกัดกร่อนเป็นสิ่งสําคัญการใช้เหล็กผสมไทเทเนียมสําหรับฟลแลนจ์เหล่านี้ทําให้มีประสิทธิภาพและความทนทานสูง ทําให้มันเป็นทางแก้ไขที่มีค่าในอุตสาหกรรมเช่นการแปรรูปเคมี, ทะเล, ท้องอากาศ,และการผลิตพลังงาน.
แฟลนจ์ไทเทเนียม ผลิตจากเหล็กเหล็กไทเทเนียม มีคุณค่าสูงในอุตสาหกรรมต่าง ๆ สําหรับคุณสมบัติพิเศษของพวกมันอัตราความแข็งแรงสูงต่อน้ําหนักและความเบาของธรรมชาติ พวกเขาโดดเด่นในสภาพแวดล้อมที่รุนแรงที่เกิดการกัดกรองทางเคมีเป็นปัญหา ทําให้พวกเขาจําเป็นในอุตสาหกรรม เช่น น้ํามัน, การแปรรูปเคมีและอื่น ๆ ที่ต้องการผลงานของวัสดุที่แข็งแรง
ประเภทของไทเทเนียม:
มาตรฐาน ASME B16.5:
ทิตาเนียมสลิสบนฟลานจ์ (SORF):
ทิตาเนียมเกรด 5 (Ti-6Al-4V):
องค์ประกอบ: ทิตาเนียมเกรด 5 เป็นเหล็กสกัดอัลฟา-เบต้า ประกอบด้วย 90% ทิตาเนียม, 6% อลูมิเนียม, และ 4% วานาดิอุมสารประกอบนี้ให้ความสมดุลของคุณสมบัติที่ทําให้มันเป็นสับสนธิไทเทเนียมที่ใช้อย่างแพร่หลายที่สุด.
ความแข็งแรง: มันมีสัดส่วนความแข็งแรงกับน้ําหนักที่ดีเยี่ยม ทําให้มันเหมาะสําหรับการใช้งานด้านอากาศ ทะเลและอุตสาหกรรมที่ความแข็งแรงของน้ําหนักเบาเป็นสิ่งสําคัญ
ความต้านทานต่อการกัดสนอง: ทิตาเนียมเกรด 5 มีความต้านทานต่อการกัดสนองที่ดี แม้ว่ามันจะไม่สูงเท่าทิตาเนียมบริสุทธิ์ (เกรด 1) แต่ยังคงทนทานต่อสภาพแวดล้อมส่วนใหญ่
ความทนทานต่ออุณหภูมิ: มันยังคงมีคุณสมบัติในอุณหภูมิที่สูงขึ้น ทําให้มันเหมาะสําหรับการนําไปใช้ในอุณหภูมิที่สูง
การประยุกต์ใช้: ส่วนประกอบเครื่องบินอวกาศ (เครื่องบิน, เครื่องยนต์เจ็ท), อุปกรณ์ทางเรือ, อุปกรณ์การแพทย์, ส่วนประกอบรถยนต์, อุปกรณ์กีฬา, และเครื่องจักรอุตสาหกรรม
ทิตาเนียมเกรด 7 (Ti-0.15Pd):
องค์ประกอบ: ไทเทเนียมเกรด 7 เป็นเหล็กผสมไทเทเนียมที่มีพัลลาเดียมเพิ่มขึ้น 0.15% เพิ่มความทนทานต่อการกัดสนิม
ความต้านทานต่อการกัดสนอง: ทิตาเนียมเกรด 7 มีความต้านทานต่อการกัดสนองสูงในสภาพแวดล้อมที่ลดและออกซิเดนเบา ๆ รวมถึงคลอรีด มันทนทานต่อการกัดสนองมากกว่าทิตาเนียมเกรด 2
ความสามารถในการผสมผสาน: มันมีความสามารถในการผสมผสานที่ดี ทําให้มันเหมาะสําหรับการใช้งานที่ต้องการการผลิตและการประกอบ
ความแข็งแรง: ทิตาเนียมเกรด 7 มีความแข็งแรงต่ํากว่าเกรด 5 แต่ยังคงเพียงพอสําหรับการใช้งานหลาย ๆ อย่าง
การประยุกต์ใช้: การแปรรูปเคมี, การลดเกลือ, สภาพแวดล้อมทะเล และการประยุกต์ใช้อื่นๆ ที่ต้องการความทนทานต่อการกัดกร่อนที่ดีกว่ามันยังถูกใช้ในเครื่องปลูกทางการแพทย์ที่ความเข้ากันและกันทานต่อการกัดกร่อนเป็นสิ่งสําคัญ.
| ชื่อสินค้า | เครื่องลวดไทเทเนียม |
| ประเภท | WN |
| มาตรฐาน | ASME B16.5 ASTM B381 |
| ขนาด | 1/2 นิ้วถึง 36 นิ้ว |
| ความดันระดับ | ประเภท 150, 300#, 600#, CL 900, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 |
| เกรด | gr2 gr5 gr7 gr12 |
| ประเภทของแฟลนจ์อื่น ๆ | แฟลนส์สับสะโพก, แฟลนส์เรียบ, แฟลนส์ตาบอด, แฟลนส์สแควร์, แฟลนส์ RTJ, แฟลนส์บดคอยาว, แฟลนส์ลด, แฟลนส์ Nipo, แฟลนส์มีเส้น, แฟลนส์โอริฟิส, แฟลนส์เอ็กซ์เปันเดอร์เครื่องปั่นซอคเก็ต, Flanges Blinds Hubs สูง, Flanges สลับบน Flanges เป็นต้น |
วัสดุ
ชิ้นส่วนของไทเทเนียมสลิป-ออนเป็นไทเทเนียมเกรด 2 (Ti Gr 2) หรือไทเทเนียมเกรด 5 (Ti-6Al-4V) ที่มีความทนทานต่อการกัดสนิมและความแข็งแรงสูงเกรด 2 เป็นชนิดของไทเทเนียมบริสุทธิ์ที่ใช้กันอย่างแพร่หลายที่สุดในทางการค้า, ที่รู้จักกันดีสําหรับความทนทานต่อการกัดสนอง, สามารถปั่นและความแข็งแรงที่ดี, ในขณะที่เกรด 5 (Ti-6Al-4V) เป็นสับสนองที่ให้ความแข็งแรงและความทนทานต่อการเหนื่อยล้าสูงกว่า,เหมาะสําหรับการใช้งานที่มีความต้องการสูง.
การออกแบบ:
ความต้านทานต่อการกัดกรอง:
ทิตาเนียมเป็นที่รู้จักสําหรับความทนทานที่โดดเด่นต่อสภาพแวดล้อมที่กัดกรองมากมาย รวมถึงน้ําเกลือ, กรด และสารเคมีนี้ทําให้มันมีคุณค่าโดยเฉพาะอย่างยิ่งในอุตสาหกรรมที่การละลายสามารถมีผลกระทบที่สําคัญต่อความสมบูรณ์แบบและการทํางานของระบบท่อ.
น้ําหนักเบา:
ทิตาเนียมเบากว่าเหล็กและโลหะอื่นๆ ที่ใช้ในฟลานจ์ โดยทั่วไป ทําให้การใช้งาน การขนส่ง และการติดตั้งง่ายขึ้น โดยเฉพาะในระบบที่ต้องการปริมาณท่อที่มาก
ความต้านทานกับอุณหภูมิและความดัน:
ทิตาเนียมมีประสิทธิภาพที่ดีเยี่ยมในช่วงความร้อนและความดันในการทํางานที่กว้างขวางทําให้มันเหมาะสมสําหรับระบบความดันสูงและอุณหภูมิสูง.
ขนาดและความอนุญาต:
มาตรฐาน ASME B16.5 กําหนดความต้องการขนาดที่แม่นยําสําหรับฟลแลนจ์ เพื่อให้แน่ใจว่ามันตอบสนองกับมาตรฐานความสอดคล้องและการทํางานชี้แจงเหล่านี้ทําให้การติดตั้งที่เหมาะสมกับส่วนประกอบอื่น ๆเช่นท่อ, โบลท์, และกระปุก
แพ็คเกจของไทเทเนียมสลิสบนฟลิ่ง
การป้องกันสนิม
|
ASTM B265
|
Fe แม็กซ์ | สูงสุด | Nmax | C แม็กซ์ | H สูงสุด | Pd | อัล | V | โม | นี | เอลอง | Rp 0.2 | Rm |
| ไม่ | wt% | wt% | wt% | wt% | wt% | wt% | wt% | wt% | wt% | wt% | % | MPa | MPa |
| ระดับ 2 | 0.3 | 0.25 | 0.03 | 0.1 | 0.015 | / | / | / | / | / | 20 | 275-450 | 345-480 |
| ระดับ 5 | 0.4 | 0.2 | 0.05 | 0.1 | 0.015 | / | 5.5-6.7 | / | / | 10 | 800-1100 | 890-1400 | |
| ระดับ 7 | 0.3 | 0.25 | 0.03 | 0.1 | 0.015 | 012-025 | / | / | / | / | 20 | 275-450** | 345 |
| ระดับ 12 | 0.3 | 0.25 | 0.03 | 0.1 | 0.015 | / | / | / | 0.3 | 0.8 | 25 | 414-460 | 499-600 |
การติดตั้งที่ประหยัด
การออกแบบที่ลื่นลงจะลดความซับซ้อนในการติดตั้งและค่าใช้จ่าย เมื่อเทียบกับชนิดของ flange ที่ซับซ้อนกว่า เช่น flange คอสลัดและการปั่นถูกดําเนินการบนด้านในและภายนอกของ flange เพื่อรักษามัน.
ความทนทานและความยาวนานที่ดีขึ้น
ความทนทานต่อการกัดกรองของไทเทเนียม ทําให้ฟลเลนส์เหล่านี้สามารถทํางานได้นานในสภาพแวดล้อมที่รุนแรงส่งผลให้มีความต้องการในการบํารุงรักษาน้อยลงและอายุการใช้งานที่ยาวนานของระบบท่อ.
ลดน้ําหนัก:
เมื่อเปรียบเทียบกับเหล็กหรือเหล็กไร้ขัดเหล็ก, ทิตานีม flanges เป็นเบาลงอย่างมาก,ซึ่งทําให้การจัดการง่ายขึ้นและลดน้ําหนักรวมของระบบท่อ.
ความ ปลอดภัย ที่ ดี ขึ้น
ด้วยความแข็งแรงของไทเทเนียมต่อการแตก แขวนและการกัดกร่อน การใช้ไทเทเนียมสลิป-ออน แฟลนจ์เพิ่มความปลอดภัยของระบบโดยเฉพาะในอุตสาหกรรมสําคัญ เช่น การแปรรูปสารเคมีและพลังงานนิวเคลียร์.
ความหลากหลาย:
แฟลเลนจ์สลิป-ออนจากไทเทเนียมมีความยืดหยุ่นสูงและสามารถใช้ได้ในอุตสาหกรรมที่หลากหลาย อาทิ:
อุตสาหกรรมเคมีและปิโตรเคมี:
แฟลนจ์ลื่นของไทเทเนียมถูกใช้ทั่วไปในปฏิกิริยาเคมี ระบบท่อ และภาชนะเก็บของเพื่อขนส่งของเหลวและก๊าซที่รุนแรงความสามารถในการทนต่อการเผชิญหน้ากับสารเคมี เช่นกรดซัลฟูริก, ไฮโดรคลอริกแซด และคลอรีน ทําให้มันเหมาะสมสําหรับการใช้งานเหล่านี้
ระบบทางทะเล:
ในระบบในทะเลและในทะเล การทุบน้ําทะเลเป็นโจทย์ที่สําคัญและแพลตฟอร์มน้ํามันในทะเลซึ่งความทนทานต่อน้ําเกลือและธาตุที่กินอาหารอื่น ๆ เป็นสิ่งสําคัญ
การบินและอวกาศ:
ระบบอากาศต้องการองค์ประกอบที่สามารถรับมือกับสภาพความดันและอุณหภูมิที่รุนแรงในขณะที่ยังคงเบาและระบบระบายน้ํา, ที่ทั้งการลดน้ําหนักและความแข็งแรงมีความสําคัญ
พลังงานนิวเคลียร์และพลังงานอุตสาหกรรม
โรงไฟฟ้าใช้ฟลานจ์ลื่นไทเทเนียม ในระบบท่อที่ต้องรับอุณหภูมิสูง ความดัน และสารเคมีที่รุนแรงความทนทานและการทํางานของพวกเขาทําให้พวกเขาเหมาะสําหรับระบบเย็น, เครื่องแลกเปลี่ยนความร้อน และส่วนประกอบอื่นๆ ในการผลิตพลังงาน
การแปรรูปอาหารและเครื่องดื่ม:
แฟลนส์ไทเทเนียมที่ไม่ปฏิกิริยาถูกใช้ในระบบการผลิตอาหารและเครื่องดื่ม เพื่อให้แน่ใจว่าไม่มีการปนเปื้อนเกิดขึ้นในการแปรรูปสินค้าที่มีความรู้สึก เช่น สารมะนาว, เครื่องดื่มหรือยา.
