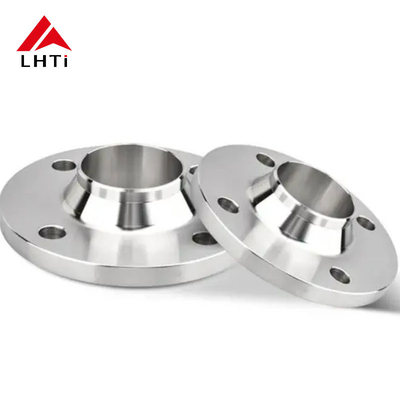

ASME B16.5 เกรด 1 เกรด 2 เกรด 5 หน้ายก WNRF แฟลนส์คอการเชื่อม ประเภท 300 สําหรับระบบท่อ

ASME B16.5 เกรด 1 เกรด 2 เกรด 5 หน้ายก WNRF แฟลนส์คอการเชื่อม ประเภท 300 สําหรับระบบท่อ

1การนําเสนอของ ASME B16.5 WNRF Flanges:

ASME B16.5 เป็นมาตรฐานที่ให้ความต้องการสําหรับแผงท่อและอุปกรณ์เสริมแผงท่อที่ใช้ในระบบท่อ โดยทั่วไปในอุตสาหกรรม เช่น สารเคมี, น้ํามันเคมี, การผลิตพลังงาน,และน้ํามันและก๊าซการจัดหมวดหมู่เกรด 1, เกรด 2 และเกรด 5 รวมถึงการออกแบบหน้าที่ยกขึ้น (RF) มีความเกี่ยวข้องกับชนิดของแผ่นลวดคอสลัด (WNRF) ที่แตกต่างกันโดยเฉพาะอย่างยิ่งในความแรงดันระดับชั้น 300 สําหรับระบบท่อนี่คือภาพรวมขององค์ประกอบเหล่านี้:

2คําสําคัญ:

Weld Neck Flange (WNRF): แฟลนจ์ที่มีคอยาวและกระชับที่เชื่อมต่อกับท่อ. คอกระชับทําให้มีการเชื่อมต่อที่แข็งแกร่งและเรียบร้อยระหว่างแฟลนจ์และท่อ

หน้าที่ยกขึ้น (RF): การออกแบบแผ่นขัดที่พื้นผิวการปรับประปาถูกยกขึ้นเหนือตัวของแผ่นขัดเพื่อเพิ่มการปรับประปาเมื่อการวางพัดระหว่างแผ่นขัด

ประเภท 300: อ้างอิงถึงความดันที่ระบุสําหรับ flange สําหรับ flanges ประเภท 300 ความดันสูงสุดที่พวกเขาสามารถทนได้คือ 300 ปอนด์ต่อนิ้วตาราง (psi) ในอุณหภูมิที่กําหนด

เกรด 1, เกรด 2, และเกรด 5: เหล่านี้คือเกรดวัสดุที่กําหนดโดยมาตรฐาน ASME ที่ระบุความแข็งแรง, ความแข็งแรง, และคุณสมบัติการทํางานของวัสดุที่ใช้ในการทํา flanges.วัสดุเหล่านี้มักจะเป็นสแตนเลสที่ออกแบบมาเพื่อทํางานได้ดีภายใต้ความดันสูงและอุณหภูมิสูง.

3การแบ่งปันเกรด:

เกรดที่ 1:

• โดยทั่วไปหมายถึงสแตนเลสคาร์บอน (A105) ที่ใช้ในฟลานซ์
• เหมาะสําหรับอุณหภูมิและความดันปานกลาง
• มันให้ความสามารถในการแปรรูปและความแข็งแรงที่ดี โดยทั่วไปใช้สําหรับระบบท่อมาตรฐาน

เกรดที่ 2:

• ปัจจัยนี้มักเกี่ยวข้องกับเหล็กสแตนเลสต่ํา (เช่น A350 LF2)
• ใช้ในสภาพแวดล้อมที่ต้องการความแข็งแรงสูงกว่าเทียบกับเกรด 1
• แฟลนจ์เกรด 2 สามารถให้ความทนทานที่ดีต่อการกระแทกและสภาพความดันสูง มักนําไปใช้ในสภาพแวดล้อมอุตสาหกรรมที่ต้องการมากขึ้น

ระดับที่ 5:

• วัสดุประเภทนี้มักจะใช้สําหรับเหล็กสแตนเลสความแข็งแรงสูง เช่น A182 F5
• ฟลานจ์เกรด 5 ใช้ในสภาพอากาศที่มีอุณหภูมิสูงและความดันสูง
• แฟลนจ์เหล่านี้มักจะพบในการใช้งานที่มีสภาพที่รุนแรง เช่น ความร้อนสูงและความเครียดทางความร้อน (เช่นโรงไฟฟ้า, โรงแปรรูป)

การออกแบบใบหน้าที่ยกขึ้น (RF)

• ใบหน้าที่ยกขึ้น เป็นการออกแบบ flange ที่ทั่วไปที่ใบหน้าของ flange ถูกยกขึ้นเพื่อปรับปรุงความแน่นของความดัน
• ความสูงของ Raised Face สามารถแตกต่างกันได้ แต่มักจะอยู่ระหว่าง 1/16" และ 1/4" ขึ้นอยู่กับขนาดของ flange
• เครื่องลวดหน้าที่ยกขึ้นโดยทั่วไปจะใช้สําหรับ Class 150, Class 300 และ Class 600 โดย Class 300 เป็นที่ทั่วไปที่สุดสําหรับความต้องการความดันระดับกลาง

ชนิด 300:

• ฟลานจ์ประเภท 300 ได้รับการจัดอันดับในการจัดการ 300 psi ในอุณหภูมิที่กําหนดไว้ ซึ่งโดยทั่วไปจะอยู่ระหว่าง 150 ° F ถึง 1000 ° F ขึ้นอยู่กับวัสดุที่ใช้
• แฟลนจ์เหล่านี้ถูกใช้อย่างแพร่หลายในการใช้งานความดันปานกลาง และถูกออกแบบมาเพื่อให้การเชื่อมต่อที่น่าเชื่อถือและแข็งแรงสําหรับระบบท่ออุตสาหกรรม

การใช้งาน:

• ระบบท่อ: ปกติใช้สําหรับท่อท่อเหลวหรือก๊าซในอุตสาหกรรมเช่น น้ํามันและก๊าซ, ปิโตรเคมี, และการแปรรูปเคมี
• เครื่องบรรจุความดัน: ที่ต้องการความแข็งแรงและความแน่นสูง
• เครื่องแลกเปลี่ยนความร้อน: ในโรงงานผลิตพลังงานและโรงแปรรูป ซึ่งการถ่ายทอดความร้อนและความต้านทานความดันมีความสําคัญ

รายละเอียดวัสดุสําหรับ Flanges:

1. ASTM A105 (ระดับ 1)

   • รายละเอียดมาตรฐานสําหรับแฟลนจ์สลักจากเหล็กคาร์บอน
   • ใช้สําหรับระบบท่อที่มีอุณหภูมิตั้งแต่ -20 °F ถึง 800 °F

2. ASTM A350 LF2 (ระดับ 2)

   • ใช้สําหรับการใช้งานอุณหภูมิต่ําที่มีอุณหภูมิที่กว้างจาก -50 °F ถึง 1000 °F
   • เหมาะสําหรับระบบท่อที่ทํางานภายใต้สภาพ Cryogenic หรือใต้ศูนย์

3. ASTM A182 F5 (ระดับ 5)

   • เหล็กเหล็กสแตนเลสความแข็งแรงและอุณหภูมิสูง เหมาะสําหรับอุณหภูมิสูงถึง 1000 °F หรือสูงกว่า
   • มักใช้ในอุตสาหกรรมการผลิตพลังงาน โรงแปรรูป และระบบท่ออุณหภูมิสูง

ASME B16.5 ขนาดของฟลานจ์:

• ขนาดของฟลังส์คอผสม (WNRF) ตาม ASME B16.5 จะแตกต่างกันขึ้นอยู่กับขนาดของฟลังส์และประเภทความดัน
• ขนาดทั่วไปประกอบด้วยกว้างภายนอก (OD) กว้างวงกลมของบอลท์ (BCD) และขนาดหลุมของบอลท์ ซึ่งเปลี่ยนแปลงตามประเภทความดันและขนาดท่อชื่อ (NPS)

สาย ASME B16.5 เกรด 1, เกรด 2,และเกรด 5 แฟลนซ์คอสเวดด์ที่มีหน้ายกชั้น 300 เป็นองค์ประกอบสําคัญในการรับประกันการขนส่งของของเหลวหรือก๊าซภายใต้ความดันอย่างปลอดภัยและมีประสิทธิภาพในหลายภาคอุตสาหกรรมที่แตกต่างกัน.

4คุณภาพของไทเทเนียม:

5รายละเอียดของ ANSI B16.5 Class 300 Titanium Weld Neck Flange:

ลักษณะสําคัญของ ANSI B16.5 Class 300 ทิตาเนียม weld Neck Flange:

มาตรฐาน ANSI B16.5:

• มาตรฐาน ANSI B16.5 กําหนดขนาด, ความดัน, ความอดทน, วัสดุ, และการตราสําหรับป้ายท่อและปรับปรับปรับ
• มาตรฐานนี้ได้รับการยอมรับและใช้ในอุตสาหกรรมทั่วไปสําหรับรายละเอียด flange.

ระดับความดันประเภท 300

• คลาส 300 หมายถึงความดันการจัดอันดับของ flange คลาส 300 flange ได้ถูกออกแบบมาเพื่อจัดการกับความดันสูงถึง 300 psi ในอุณหภูมิที่กําหนดไว้
• ความอดทนความดันจะแตกต่างกันไปตามอุณหภูมิ แต่ฟลานจ์ประเภท 300 ใช้ในระบบที่ต้องการความต้านทานความดันกลาง

วัสดุไทเทเนียม:

• ไทเทเนียมเป็นวัสดุที่ทนทานต่อการกัดกร่อนสูง ทําให้มันเหมาะสําหรับการใช้ในอุตสาหกรรม เช่น การแปรรูปเคมี การปรับน้ําทะเล ให้เป็นเกลือหาย การบินและสิ่งแวดล้อมทางทะเล
• แฟลนจ์ไทเทเนียมให้ความแข็งแรงสูงต่อน้ําหนักและการทํางานที่ดีเยี่ยมทั้งในอุณหภูมิสูงและต่ํา
• ประเภทของไทเทเนียมที่ใช้บ่อยที่สุดสําหรับฟลแลนจ์คือประเภทที่ 2 (ไทเทเนียมบริสุทธิ์ทางการค้า) และประเภทที่ 5 (สกัดของไทเทเนียมกับอลูมิเนียมและวานาเดียม)ขึ้นอยู่กับความต้องการเฉพาะเจาะจงของคําขอ.

การออกแบบคอผสม:

• แฟลนจ์ Weld Neck มีคอยาวที่มีลักษณะคอนิก ซึ่งให้การเชื่อมต่อที่แข็งแรงและเรียบร้อยเมื่อเชื่อมต่อกับท่อ
• คอ ที่ มี ลักษณะ หวาน ช่วย กระจาย ความ กระทบ ได้ อย่าง สมดุล มากกว่า ตลอด ท่อ ซึ่ง ลด อันตราย ของ การ แตก และ การ แตก.
• การออกแบบนี้ยังทําให้แผ่นขัดทนแรงกดและความเครียดทางความร้อนมากขึ้น ทําให้มันเป็นตัวเลือกทั่วไปสําหรับระบบแรงกดสูง

ใบหน้าที่ยกขึ้น (RF):

• การออกแบบ Raised Face (RF) เป็นเรื่องปกติสําหรับฟลานจ์ที่ต้องการการปิดแน่น
• พื้นที่ที่ยกขึ้นให้ความมั่นคงในการบดซับดีขึ้นและการปิดที่มีประสิทธิภาพมากขึ้นระหว่าง flanges เมื่อ bolted กัน
• ฟลานจ์ใบหน้าที่ยกขึ้นมักจะใช้ในระบบที่ฟลานจ์จะผสมคู่กับถุงสําหรับการปิดภายใต้ความดัน

ขนาดของฟลานจ์:

• ขนาดของ Flanges Neck Weld Titanium ประเภท 300 จะแตกต่างกันขึ้นอยู่กับขนาดท่อชื่อ (NPS) และประเภทความดัน
• มิติทั่วไปรวมถึงกว้างภายนอก (OD), กว้างวงกลมของบอลท์ (BCD), กว้างรูของบอลท์, และความสูงหน้าที่ยกขึ้น
• ขนาดเหล่านี้ถูกมาตรฐานตามนิติบุคคล ANSI B16.5 เพื่อให้มีความเข้ากันได้กับส่วนประกอบอื่น ๆ ในระบบท่อ

ความต้านทานต่อการกัดกรอง:

• ทิตาเนียมทนทานกับสภาพแวดล้อมที่กัดกรองได้มาก เช่น กรด น้ําเกลือ และอุณหภูมิสูง
• ทิตาเนียมเกรด 2 (ทิตาเนียมที่บริสุทธิ์ทางการค้า) ใช้กันอย่างแพร่หลายในหลาย ๆ การใช้งาน เนื่องจากความทนทานต่อการกัดสนองที่ดีและราคาที่ต่ําเมื่อเทียบกับเหล็กเหล็กประเภทเกรด 5ที่มีความแข็งแรงและทนความร้อนที่ดีกว่า แต่มีความทนทานต่อการกัดกร่อนน้อย.

การใช้งาน:

• การประมวลผลทางเคมี: สําหรับระบบที่ทํางานกับสารเคมีที่รุนแรง ซึ่งความต้านทานต่อการกัดกรองเป็นสิ่งสําคัญ
• การกําจัดเกลือจากน้ําทะเล: ความทนทานของไทเทเนียมต่อการกัดสลายของน้ําเกลือทําให้มันเหมาะสมสําหรับการใช้งานในทะเลและการกําจัดเกลือ
• ท้องอากาศ: น้ําหนักเบาและแข็งแกร่ง ทิตาเนียมถูกใช้ในสภาพแวดล้อมที่มีประสิทธิภาพสูงและอุณหภูมิสูง
• ทะเล: แฟลนเจอร์ที่ทําจากไทเทเนียมเป็นเรื่องปกติในอุตสาหกรรมเรือ เนื่องจากความสามารถในการทนต่อการกัดกร่อนในน้ําทะเล
• การ สร้าง พลังงาน: โรงไฟฟ้า บาง แห่ง ใช้ องค์ประกอบ ไททานีม ใน เครื่อง แลกเปลี่ยน ความร้อน และ ระบบ อื่น ๆ ที่ ถูก เผชิญ กับ ความดัน และ อุณหภูมิสูง

6. ประโยชน์ของไทเทเนียม Weld Neck Flanges:

อัตราความแข็งแกร่งสูงต่อน้ําหนัก: ไทเทเนียมมีน้ําหนักเบาและแข็งแกร่ง ทําให้มันมีประโยชน์ในการลดน้ําหนักโดยรวมของระบบท่อโดยยังคงความแข็งแรง

ความทนทานต่อการกัดกรองสูง: ไทเทเนียมมีประสิทธิภาพเฉพาะในสภาพแวดล้อมที่รุนแรงและอุณหภูมิสูง เช่น ที่พบในอุปกรณ์เคมี, ทะเลและอากาศ

ความทนทานและอายุยาว: ฟลานจ์ไทเทเนียมมีอายุการใช้งานยาวเนื่องจากความสามารถในการต้านทานการกัดสนิม, การปรับขนาดและการสวมใส่, ผลลัพธ์การบํารุงรักษาและการเปลี่ยนที่ไม่ค่อยมี.

ความทนทานต่ออุณหภูมิสูง: ไทเทเนียมสามารถทํางานได้ในอุณหภูมิที่กว้างขวาง รวมทั้งสภาพความเย็นและอุณหภูมิสูงทําให้มันเหมาะสําหรับการใช้งานอุตสาหกรรมหลากหลาย.

สะสมและแข็งแรง: การออกแบบคอสลัดให้แน่ใจว่าการเชื่อมต่อระหว่าง flange และท่อแข็งแรงและให้การสลับที่เรียบง่ายเพื่อหลีกเลี่ยงความเครียด
