| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | หน้าแปลนเชื่อมไทเทเนียมยาว |
| ขั้นต่ำ: | 100 ชิ้น |
| ราคา: | as per your requirement |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union |
| ความสามารถในการจําหน่าย: | 100-200 ตัน/ตันต่อเดือน |

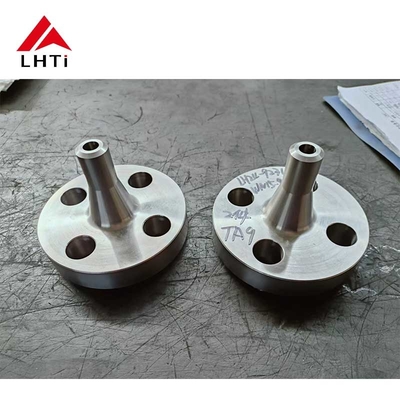

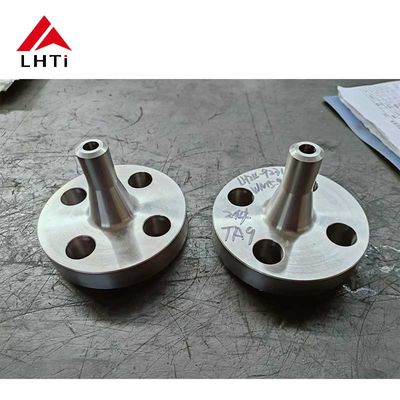

ASTM B381 Titanium Grade 2 Long Weld Neck Flange (RFWN) เป็นองค์ประกอบสําคัญในระบบท่ออุตสาหกรรมที่รู้จักกันดีด้วยความทนทานต่อการกัดสนิม, ความแข็งแรงและความน่าเชื่อถือที่โดดเด่นโดยเฉพาะทิตาเนียมเกรด 2 เป็นสับสนธิทิตาเนียมที่บริสุทธิ์ในทางการค้าที่ให้ผลงานที่ดีเยี่ยมในสภาพแวดล้อมที่มีการกัดกรองสูง เช่น การประมวลผลเคมี และการใช้งานด้านอากาศการออกแบบ Flange Neck Long Weld (RFWN)รวมกับวัสดุไทเทเนียม รับประกันผลงานที่ดีกว่าในสภาพที่ต้องการ
รายละเอียดของแผ่นผสมผสานยาวทิตาเนียม:
| รายละเอียด | ASTM B381 / ASME SB381 |
|---|---|
| มาตรฐาน | สินค้า:5, B16.47 ซีรี่ย์ A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI Flanges, ASME Flanges, BS Flanges, DIN Flanges, EN Flanges, GOST Flanges, ASME/ANSI B16.5/16.36/16.47A/16.47B, MSS SP44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| ระยะขนาด | 1/2 ′′ (15 NB) ถึง 48 ′′ (1200 NB), DN10 ~ DN5000 |
| ประเภท | 150 ปอนด์, 300 ปอนด์, 600 ปอนด์, 900 ปอนด์, 1500 ปอนด์, 2500 ปอนด์, DIN Standard ND-6,1016, 25, 40, เป็นต้น |
| ประเภทเชื่อม/ประเภทหน้าแผ่น | ใบหน้าสูงขึ้น (RF), สายประกอบวงแหวน (RTJ), ใบหน้าราบ (FF), ตัวใหญ่ชาย-หญิง (LMF), ตัวเล็กชาย-หญิง (SMF) |
| มาตรฐาน JIS | JIS B2220, JIS B2221, 5K, 10K, 16K, 20K, 30K, 40K 63K |
| มาตรฐาน DIN | DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636 |
| มาตรฐาน BS | บีเอส 4504, บีเอส 1560, บีเอส 10 |
| อสังหาริมทรัพย์ | ทิตาเนียมเกรด 2 | ทิตาเนียมเกรด 5 | ทิตาเนียมเกรด 7 | เหล็กคาร์บอน | สแตนเลส |
|---|---|---|---|---|---|
| การประกอบ | 99% ไทเทเนียม | 90% ไทเทเนียม 6% อลูมิเนียม 4% วานาดิਅਮ | 90% ไทเทเนียม 6% อลูมิเนียม 2% พัลลาเดียม | เหล็ก + คาร์บอน | เหล็ก + โครเมียม (10-20%) + นิเคิล |
| ความทนทานต่อการกัดกร่อน | ดีเยี่ยม (โดยเฉพาะในคลอรีด, น้ําทะเล) | ดีเยี่ยม (ทนต่ออุณหภูมิสูงที่ดีกว่า) | ดีเยี่ยม (ความทนทานต่อการกัดกรองสูงกว่าในสภาพแวดล้อมที่มีกรด) | ไม่ดี (ร่วงง่ายในความชื้น, กรด) | ดีเยี่ยม (ต่อต้านกรดออกซิเดน, คลอรีด) |
| ความแข็งแรงในการดึง | กลาง | สูง (แรงกว่าเกรด 2) | อัตรา ปานกลาง ถึง สูง | กลาง | สูง |
| ความทนทานต่อความเหนื่อยล้า | กลาง | ดีมาก | สูง | ต่ํา | ดี |
| ความทนทานต่ออุณหภูมิ | กลาง | สูง (ความทนความร้อนที่ดีกว่า) | สูง (ความต้านทานต่อการออกซิเดน) | ต่ํา | กลาง |
| การใช้งาน | ทหารเรือ, เคมี, การแพทย์ | การบินอวกาศ การทหาร การแปรรูปสารเคมี | การแปรรูปสารเคมี (สภาพแวดล้อมที่รุนแรง) | อุตสาหกรรมทั่วไป, การก่อสร้าง | สาขาเคมี การแปรรูปอาหาร การแพทย์ |
| ข้อดี | ความต้านทานต่อการกัดกร่อน ความสามารถในการปั่น | ความแข็งแรง ผลงานสูง ทนความร้อน | ความต้านทานต่อการกัดกรองที่ดีขึ้น ความสามารถในการปั่น | ประหยัด แข็งแรง | ความทนทาน ทนทานต่อการกัดกร่อน |
| ค่าใช้จ่าย | ราคาแพง | ราคาแพง | ราคาแพง | ต่ํา | อัตรา ปานกลาง ถึง สูง |
| ขนาดในนิ้ว | ขนาดในมม | อูเตอร์ได | แฟลนจ์ หนา | Hub OD | สะพายคอ | อาร์เอฟดีเอ | ความสูง RF | PCD | ความยาวของฮับ | จํานวนของ Bolts | ขนาดลูกเข็ม UNC | ความยาวของบอลท์ของเครื่อง | ความยาว RF Stud | ขนาดหลุม | ขนาด ISO |
| A | B | C | D | E | F | G | H | ||||||||
| 1/2 | 15 | 95 | 12.7 | 38 | 21.3 | 34.9 | 2 | 66.7 | ตามความต้องการ | 4 | 1/2 | 55 | 65 | 5/8 | M14 |
| 3/4 | 20 | 115 | 14.3 | 48 | 26.7 | 42.9 | 2 | 82.6 | ตามความต้องการ | 4 | 5/8 | 65 | 75 | 3/4 | M16 |
| 1 | 25 | 125 | 15.9 | 54 | 33.4 | 50.8 | 2 | 88.9 | ตามความต้องการ | 4 | 5/8 | 65 | 75 | 3/4 | M16 |
| 1 1/4 | 32 | 135 | 17.5 | 64 | 42.2 | 63.5 | 2 | 98.4 | ตามความต้องการ | 4 | 5/8 | 70 | 85 | 3/4 | M16 |
| 1 1/2 | 40 | 155 | 19.1 | 70 | 48.3 | 73 | 2 | 114.3 | ตามความต้องการ | 4 | 3/4 | 75 | 90 | 7/8 | M20 |
| 2 | 50 | 165 | 20.7 | 84 | 60.3 | 92.1 | 2 | 127 | ตามความต้องการ | 8 | 5/8 | 75 | 90 | 3/4 | M16 |
| 2 1/2 | 65 | 190 | 23.9 | 100 | 73 | 104.8 | 2 | 149.2 | ตามความต้องการ | 8 | 3/4 | 85 | 100 | 7/8 | M20 |
| 3 | 80 | 210 | 27 | 117 | 88.9 | 127 | 2 | 168.3 | ตามความต้องการ | 8 | 3/4 | 90 | 110 | 7/8 | M20 |
| 3 1/2 | 90 | 230 | 28.6 | 133 | 101.6 | 139.7 | 2 | 184.2 | ตามความต้องการ | 8 | 3/4 | 95 | 110 | 7/8 | M20 |
| 4 | 100 | 255 | 30.2 | 146 | 114.3 | 157.2 | 2 | 200 | ตามความต้องการ | 8 | 3/4 | 95 | 115 | 7/8 | M20 |
| 5 | 125 | 280 | 33.4 | 178 | 141.3 | 185.7 | 2 | 235 | ตามความต้องการ | 8 | 3/4 | 110 | 120 | 7/8 | M20 |
| 6 | 150 | 320 | 35 | 206 | 168.3 | 215.9 | 2 | 269.9 | ตามความต้องการ | 12 | 3/4 | 110 | 120 | 7/8 | M20 |
| 8 | 200 | 380 | 39.7 | 260 | 219.1 | 269.9 | 2 | 330.2 | ตามความต้องการ | 12 | 7/8 | 120 | 140 | 1 | M24 |
| 10 | 250 | 445 | 46.1 | 321 | 273 | 323.8 | 2 | 387.4 | ตามความต้องการ | 16 | 1 | 140 | 160 | 1 1/8 | M27 |
| 12 | 300 | 520 | 49.3 | 375 | 323.8 | 381 | 2 | 450.8 | ตามความต้องการ | 16 | 1 1/8 | 145 | 170 | 1 1/4 | M30 |
| 14 | 350 | 585 | 52.4 | 425 | 355.6 | 412.8 | 2 | 514.4 | ตามความต้องการ | 20 | 1 1/8 | 160 | 180 | 1 1/4 | M30 |
| 16 | 400 | 650 | 55.6 | 483 | 406.4 | 469.9 | 2 | 571.5 | ตามความต้องการ | 20 | 1 1/4 | 165 | 190 | 1 3/8 | M33 |
| 18 | 450 | 710 | 58.8 | 533 | 457 | 533.4 | 2 | 628.6 | ตามความต้องการ | 24 | 1 1/4 | 170 | 195 | 1 3/8 | M33 |
| 20 | 500 | 775 | 62 | 587 | 508 | 584.2 | 2 | 685.8 | ตามความต้องการ | 24 | 1 1/4 | 185 | 205 | 1 3/8 | M33 |
| 24 | 600 | 915 | 68.3 | 702 | 610 | 692.2 | 2 | 812.8 | ตามความต้องการ | 24 | 1 1/2 | 205 | 230 | 1 5/8 |
การคัดเลือกวัสดุ: ขั้นตอนแรกในการผลิตฟลแลนจ์ไทเทเนียมเกี่ยวกับการคัดเลือกเหล็กผสมไทเทเนียมที่มีคุณภาพสูง ไม่ว่าจะเป็นเกรด 2 หรือเกรด 5 โดยพิจารณาตามความต้องการเฉพาะเจาะจงของการใช้งานเกรด 2 เลือกเพราะความทนทานต่อการกัดสนองและความสามารถในการผสมขณะที่เกรด 5 ถูกเลือกสําหรับความต้องการความแข็งแรงที่สูงกว่า
การปั้นและการแปรรูป: บิลเล็ตไทเทเนียมถูกทําความร้อนจนถึงอุณหภูมิสูง แล้วสร้างเป็นรูปร่างฟลันจ์ โดยใช้เทคนิคเช่นการปั้นหรือการโยนแฟลนจ์ได้รับการแปรรูปแม่นยําเพื่อบรรลุขนาดที่ถูกต้องรวมถึงหน้าที่ยกขึ้นและรูบล็อต
การรักษาความร้อน: ทั้งเกรด 2 และเกรด 5 ทิตาเนียมเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กโดยทั่วไปนี้จะเกี่ยวข้องกับการรักษาด้วยสารละลาย ตามด้วยการเติบโตเพื่อเพิ่มความแข็งแรง.
การเสร็จสิ้นผิว: พื้นผิว flange โดยเฉพาะใบหน้าที่ยกขึ้นถูกเคลือบจนเรียบ เพื่อปรับปรุงพื้นผิวประปาเมื่อคู่กับถุง.ขั้นตอนนี้มีความสําคัญในการรับประกันผลงานที่ไม่หลุดและตอบสนองความต้องการของมาตรฐานการเสร็จผิว.
การตรวจสอบและการทดสอบ: ทุกแผ่นขัดถูกนําไปควบคุมคุณภาพอย่างเข้มงวด รวมถึงการตรวจสอบทางสายตา การตรวจสอบมิติและการทดสอบที่ไม่ทําลายล้าง เช่น การตรวจ Ultrasonic หรือ X-ray เพื่อให้แน่ใจว่าไม่มีความบกพร่องภายในการทดสอบความดันยังสามารถดําเนินการเพื่อตรวจสอบความสามารถของ flange เพื่อทนความดันที่กําหนด
ผงคอผสมทิตาเนียมเกรด 2 ใช้อย่างแพร่หลายในอุตสาหกรรมที่หลากหลายที่ความทนทานและความแข็งแรงต่อการกัดสนองมีความสําคัญ นี่คือการใช้งานทั่วไป:
อุตสาหกรรมทางทะเล:
การแปรรูปทางเคมี:
การบินอวกาศ:
การผลิตพลังงาน:
การใช้งานทางการแพทย์และชีวแพทย์
