| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | หน้าแปลนเชื่อมไทเทเนียมยาว |
| ขั้นต่ำ: | 100 ชิ้น |
| ราคา: | as per your requirement |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union |
| ความสามารถในการจําหน่าย: | 100-200 ตัน/ตันต่อเดือน |

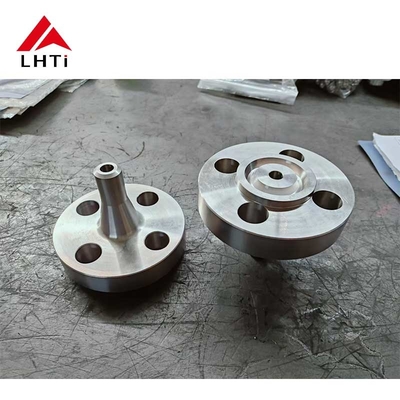

แฟลนจ์ไทเทเนียม โดยเฉพาะ ANSI/ASME B16.5 Class 2500 Long Weld Neck Flanges ใช้อย่างแพร่หลายในแรงดันสูง ความแข็งแรงสูงและสภาพแวดล้อมที่กัดสนอง เนื่องจากผลงานที่ดีของวัสดุผงเหล็กเหล่านี้ ผลิตจากไทเทเนียมเกรด 1 และไทเทเนียมเกรด 2 เป็นส่วนประกอบสําคัญในอุตสาหกรรมเช่นอากาศศาสตร์, การแปรรูปสารเคมี, วิศวกรรมทางเรือ, และการผลิตพลังงานเราจะเข้าไปในลักษณะของ, การใช้งานและข้อดีของฟลานจ์ไทเทเนียมเหล่านี้ โดยเน้นความแตกต่างระหว่างไทเทเนียมเกรด 1 และเกรด 2
ทิตาเนียมเป็นที่รู้จักสําหรับความทนทานต่อการกัดกร่อนที่น่าทึ่งและสัดส่วนความแข็งต่อน้ําหนักแต่ละตัวมีคุณสมบัติที่แตกต่างกัน เหมาะสําหรับการใช้งานที่แตกต่างกัน.
ทิตาเนียมเกรด 1 เป็นทิตาเนียมบริสุทธิ์ทางการค้าที่มีความสามารถในการปรับปรุงและความทนทานต่อการกัดกร่อนที่ดีเยี่ยมแต่มันเหมาะสําหรับการใช้งานที่มีความทนต่อการกัดกร่อนในน้ําทะเลสูตรประเภท 1 ยังเป็นที่นิยมสําหรับการใช้งานที่ต้องการวัสดุที่มีน้ําหนักเบา แต่แข็งแรง
ทิตาเนียมเกรด 2 ให้ความแข็งแรงที่ดีกว่าเกรด 1 ทําให้มันเหมาะสําหรับการใช้งานที่ต้องการความแข็งแรง, ความทนทานและความทนทานต่อความเหนื่อยล้าที่สูงกว่ามันถูกใช้ทั่วไปในอุตสาหกรรมที่ต้องการวัสดุที่จะทนความเครียดสูงและสภาพแวดล้อมที่รุนแรงโดยยังคงรักษาความสมดุลของความต้านทานต่อการกัดกรอง
มาตรฐาน ANSI/ASME B16.5 ระบุรายละเอียดสําหรับฟลานจ์ที่ใช้ในระบบความดันสูงและ Class 2500 Long Weld Neck Flange ได้ถูกออกแบบมาโดยเฉพาะสําหรับการใช้งานที่ต้องการผลงานที่ดีกว่าในแง่ของความดัน, อุณหภูมิและความเครียดทางกล ลักษณะและคุณสมบัติต่อไปนี้กําหนด flanges ทิตาเนียมเหล่านี้:
ระดับความดันประเภท 2500: แฟลเลนจ์เหล่านี้ได้รับการจัดอันดับสําหรับประเภท 2500 ซึ่งหมายความว่ามันสามารถทนความดันได้สูงถึง 2500 ปอนด์ต่อสแควร์อินช (psi)การจัดอันดับความดันสูงนี้ทําให้มันเหมาะสําหรับการใช้งานความเครียดสูงที่ flanges ปกติอาจไม่ได้ทํางานอย่างเพียงพอ.
การออกแบบ Flange: การออกแบบ Long Weld Neck ให้คอที่ขยายออกไปที่ทําให้การเชื่อมต่อต่อกับท่อเรียบร้อยและไม่เครียดการ ออกแบบ แบบ นี้ ทํา ให้ ความ เสี่ยง ของ การ หุบ น้อยลง และ รับรอง ความแข็งแรง ทาง เครื่องจักรกล ที่แข็งแรง ภายใต้ ความกดดันคอยาวยังทําให้สามารถปรับตรงกับระบบท่อได้ง่าย
ประเภทหน้า Flange: Flanges เหล่านี้มีให้เลือกกับหลายประเภทหน้ารวมถึง:
ช่วงขนาด: ANSI / ASME B16.5 ประเภท 2500 Long Weld Neck Flanges มีให้บริการในช่วงขนาดที่กว้างจาก 1/2 ′′ (15 NB) ถึง 48 ′′ (1200 NB) เพื่อตอบสนองการใช้งานอุตสาหกรรมขนาดเล็กและขนาดใหญ่
เนื่องจากคุณสมบัติที่พิเศษของพวกเขายังใช้ flanges Titanium Grade 1 และ Titanium Grade 2 ในอุตสาหกรรมที่ต้องการวัสดุที่น่าเชื่อถือและทนทานในสภาพที่ยากลําบากการใช้งานทั่วไปประกอบด้วย:
อุตสาหกรรมทางทะเล: ทิตาเนียมทนทานต่อการกัดสลายของน้ําทะเลสูง ทําให้มันเป็นวัสดุที่เหมาะสมสําหรับการสร้างเรือ, พลาตฟอร์มนอกทะเล, และอุปกรณ์ใต้ทะเลการเชื่อมต่อที่น่าเชื่อถือในน้ําทะเลและสภาพแวดล้อมที่อุดมไปด้วยเกลือ.
สนามบินและเครื่องบิน: ลักษณะของไทเทเนียมที่เบาและแข็งแรงทําให้มันจําเป็นสําหรับอุตสาหกรรมการบินและอวกาศและระบบความดันสูง ที่ความแข็งแรงและความต้านทานต่อการกัดสนองมีความสําคัญ.
โรงงานแปรรูปสารเคมี: ในสภาพแวดล้อมที่ต้องจัดการกับสารเคมีที่รุนแรงและอุณหภูมิสูง ฟลานจ์ไทเทเนียมนําเสนอการผสมผสานความแข็งแรงและความทนทานต่อการกัดกร่อนที่ไม่แพ้ใครพวกมันถูกใช้ในเรอคเตอร์ทั่วไป, เครื่องแลกเปลี่ยนความร้อน และท่อ
การผลิตพลังงาน: ฟลานจ์ไทเทเนียมถูกใช้ในโรงงานไฟฟ้า โดยเฉพาะในระบบที่เกี่ยวข้องกับควายแรงดันสูงหรือสารเคมีที่ทําลายความสามารถในการทนต่ออุณหภูมิและแรงกดดันที่รุนแรง ทําให้มันมีค่าอันไม่แพงในการรักษาความสมบูรณ์ของระบบ.
การใช้ฟลานจ์ไทเทเนียมเกรด 1 และเกรด 2 ในอุตสาหกรรมสําคัญเหล่านี้ มีข้อดีหลายอย่างที่สําคัญ:
ความต้านทานต่อการกัดกรอง: แฟลนจ์ไทเทเนียมมีความต้านทานต่อการกัดกรองจากปัจจัยสิ่งแวดล้อมและสารเคมีได้อย่างสูง คุณสมบัตินี้ทําให้มันมีประโยชน์เป็นพิเศษในทะเล, สารเคมี,และการใช้งานในทะเล.
อัตราความแข็งแรงสูงต่อน้ําหนัก: ไทเทเนียมมีอัตราความแข็งแรงต่อน้ําหนักสูงที่สุดในหมู่โลหะ คุณลักษณะนี้ทําให้น้ําหนักโครงสร้างลดลงโดยไม่เสียสละความแข็งแรงซึ่งมีความสําคัญอย่างยิ่งในด้านการบินและการใช้งานทางทหาร.
ความทนทานต่ออุณหภูมิสูง: แฟลนซ์ไทเทเนียมยังคงความสมบูรณ์แบบของโครงสร้างของพวกเขา แม้ในสภาพแวดล้อมอุณหภูมิสูงเมื่อการควบคุมอุณหภูมิมีความสําคัญ.
อายุการใช้งานที่ยาวนาน: ความทนทานของไทเทเนียมต่อความเหนื่อยและการกัดกรองยืดอายุการใช้งานของฟลเลนจ์ได้อย่างสําคัญ ลดความต้องการในการบํารุงรักษาและเวลาหยุดทํางาน
5รายละเอียดของไทเทเนียม Flanges สะสมยาว:
| รายละเอียด | ASTM B381 / ASME SB381 |
|---|---|
| มาตรฐาน | สินค้า:5, B16.47 ซีรี่ย์ A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI Flanges, ASME Flanges, BS Flanges, DIN Flanges, EN Flanges, GOST Flanges, ASME/ANSI B16.5/16.36/16.47A/16.47B, MSS SP44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| ระยะขนาด | 1/2 ′′ (15 NB) ถึง 48 ′′ (1200 NB), DN10 ~ DN5000 |
| ประเภท | 150 ปอนด์, 300 ปอนด์, 600 ปอนด์, 900 ปอนด์, 1500 ปอนด์, 2500 ปอนด์, DIN Standard ND-6,1016, 25, 40, เป็นต้น |
| ประเภทเชื่อม/ประเภทหน้าแผ่น | ใบหน้าสูงขึ้น (RF), สายประกอบวงแหวน (RTJ), ใบหน้าราบ (FF), ตัวใหญ่ชาย-หญิง (LMF), ตัวเล็กชาย-หญิง (SMF) |
| มาตรฐาน JIS | JIS B2220, JIS B2221, 5K, 10K, 16K, 20K, 30K, 40K 63K |
| มาตรฐาน DIN | DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636 |
| มาตรฐาน BS | บีเอส 4504, บีเอส 1560, บีเอส 10 |
|

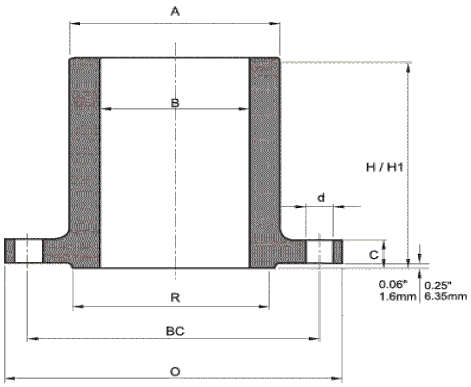

ท่อ |
ยาเกินขนาด |
กรณีที่ |
กว้าง |
ฮับ |
|
กว้าง |
ความยาว |
กรุงเทพ |
จํานวน |
กรุงเทพ |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ปกติ |
แฟลนจ์ |
ของเพิ่มขึ้น |
กว้าง |
โบลท์ |
|
||||||||
|
แฟลนจ์ |
ของ Bore |
ผ่านฮับ |
|
ของ Bolts |
หลุม |
||||||||
|
หุบปาก |
|
นาที |
ใบหน้า |
|
ที่ Bevel |
|
|
|
วงกลม |
|
|
||
|
นิ้ว |
O |
C |
R |
|
A |
|
B |
H |
H1 |
BC |
|
n |
d |
| 1" | 159. 0 | 34.9 | 50.8 | 57.2 | 25.4 | 25.4 | 304. 8 | 108. | 0 | 4 | 25.5 | ||
| 1-1/4" | 184. 0 | 38.1 | 63.5 | 73 | 31.8 | 31.8 | 304. 8 | 130. | 2 | 4 | 28.5 | ||
| 1-1/2" | 203. 0 | 44.5 | 73 | 79.4 | 38.1 | 38.1 | 304. 8 | 146. | 1 | 4 | 31.8 | ||
| 2 " | 235. 0 | 50.8 | 92.1 | 95.3 | 50.8 | 50.8 | 304. 8 | 171. | 5 | 8 | 28.5 | ||
| 2-1/2 นิ้ว | 267. 0 | 57.2 | 104. | 8 | 114. | 3 | 63.5 | 63.5 | 304. 8 | 196. | 9 | 8 | 31.8 |
| 3" | 305. 0 | 66.7 | 127. | 0 | 133. | 4 | 76.2 | 76.2 | 304. 8 | 228. | 6 | 8 | 35 |
| 4" | 355. 5 | 76.2 | 157. | 2 | 165. | 1 | 101. 6 | 101. 6 | 304. 8 | 273. | 1 | 8 | 41 |
| 5" | 419. 0 | 92.1 | 185. | 7 | 203. | 2 | 127. 0 | 127. 0 | 304. 8 | 323. | 9 | 8 | 48 |
| 6" | 483. 0 | 108. 0 | 215. | 9 | 235. | 0 | 152. 4 | 152. 4 | 304. 8 | 368. | 3 | 8 | 54 |
| 8" | 552. 5 | 127. 0 | 269. | 9 | 304. | 8 | 203. 2 | 203. 2 | 304. 8 | 438. | 2 | 12 | 54 |
| 10" | 673. 0 | 165. 1 | 323. | 9 | 374. | 7 | 254. 0 | 254. 0 | 406. 4 | 539. | 8 | 12 | 66.5 |
| 12 นิ้ว | 762. 0 | 184. 2 | 381. | 0 | 441. | 3 | 304. 8 | 304. 8 | 406. 4 | 619. | 1 | 12 | 73 |
การคัดเลือกวัสดุ: ขั้นตอนแรกในการผลิตฟลแลนจ์ไทเทเนียมเกี่ยวกับการคัดเลือกเหล็กผสมไทเทเนียมที่มีคุณภาพสูง ไม่ว่าจะเป็นเกรด 2 หรือเกรด 5 โดยพิจารณาตามความต้องการเฉพาะเจาะจงของการใช้งานเกรด 2 เลือกเพราะความทนทานต่อการกัดสนองและความสามารถในการผสมขณะที่เกรด 5 ถูกเลือกสําหรับความต้องการความแข็งแรงที่สูงกว่า
การปั้นและการแปรรูป: บิลเล็ตไทเทเนียมถูกทําความร้อนจนถึงอุณหภูมิสูง แล้วสร้างเป็นรูปร่างฟลันจ์ โดยใช้เทคนิคเช่นการปั้นหรือการโยนแฟลนจ์ได้รับการแปรรูปแม่นยําเพื่อบรรลุขนาดที่ถูกต้องรวมถึงหน้าที่ยกขึ้นและรูบล็อต
การรักษาความร้อน: ทั้งเกรด 2 และเกรด 5 ทิตาเนียมเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กโดยทั่วไปนี้จะเกี่ยวข้องกับการรักษาด้วยสารละลาย ตามด้วยการเติบโตเพื่อเพิ่มความแข็งแรง.
การเสร็จสิ้นผิว: พื้นผิว flange โดยเฉพาะใบหน้าที่ยกขึ้นถูกเคลือบจนเรียบ เพื่อปรับปรุงพื้นผิวประปาเมื่อคู่กับถุง.ขั้นตอนนี้มีความสําคัญในการรับประกันผลงานที่ไม่หลุดและตอบสนองความต้องการของมาตรฐานการเสร็จผิว.
การตรวจสอบและการทดสอบ: ทุกแผ่นขัดถูกนําไปควบคุมคุณภาพอย่างเข้มงวด รวมถึงการตรวจสอบทางสายตา การตรวจสอบมิติและการทดสอบที่ไม่ทําลายล้าง เช่น การตรวจ Ultrasonic หรือ X-ray เพื่อให้แน่ใจว่าไม่มีความบกพร่องภายในการทดสอบความดันยังสามารถดําเนินการเพื่อตรวจสอบความสามารถของ flange เพื่อทนความดันที่กําหนด
