| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | LH-Ti10 |
| ขั้นต่ำ: | 5 ชิ้น |
| เงื่อนไขการจ่ายเงิน: | L/C, D/P, T/T ฯลฯ |
ข้อศอกไทเทเนียม Gr2 90 องศา ASME B16.9
ข้อศอก 90 องศาเปลี่ยนทิศทางของท่อเป็นมุมฉากและเป็นหนึ่งในข้อต่อเชื่อมชนที่พบบ่อยที่สุด ข้อศอกไทเทเนียมมีผนังด้านในเรียบและมีความต้านทานการไหลน้อยสำหรับตัวกลางร้อน ทนต่อกรดและด่าง มีอายุการใช้งานยาวนานและติดตั้งสะดวก จึงใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมี ปิโตรเลียม อุตสาหกรรมเบาและหนัก พลังงานไฟฟ้า การบินและอวกาศ การต่อเรือ และวิศวกรรมพื้นฐานอื่นๆ ข้อต่อนี้ถูกดันและอัดขึ้นรูปใน Gr2, Gr7 และ Gr12 เพื่อเชื่อมต่อกับท่อไทเทเนียมแบบไร้รอยต่อหรือแบบเชื่อม
ข้อมูลจำเพาะทางเทคนิค
| ชื่อผลิตภัณฑ์ | ข้อศอกไทเทเนียม 90 องศา |
| วัสดุ | TA0, TA1, TA2, TA9, TA10, BT1-00, BT1-0, Gr1, Gr2, Gr7, Gr12 |
| มาตรฐาน | ASME B16.9, ASME B363, ASTM B337 / B338 |
| เส้นผ่านศูนย์กลางภายนอก | 1/8 นิ้ว ถึง 48 นิ้ว |
| ความหนาผนัง | Sch5s ถึง Sch160 |
| ประเภท | ไร้รอยต่อ หรือ เชื่อม |
| เทคนิค | ดัน, อัดขึ้นรูป |
| การใช้งาน | การเชื่อมต่อข้อต่อท่อ |
| การทดสอบ | มิติ, แรงดึง, UT, PT, องค์ประกอบทางเคมี, แรงดันน้ำ, กระแสไหลวน, รังสี, ความหนา, PMI |
| การทดสอบโดยบุคคลที่สาม | มีให้เลือก |
คุณสมบัติทางกลขั้นต่ำตามเกรด
| เกรด | ความต้านทานแรงดึง (MPa) | ความแข็งแรงคราก (MPa) | การยืดตัว (%) |
| เกรด 1 | 240 | 138 | 24 |
| เกรด 2 | 345 | 275 | 20 |
| เกรด 7 | 345 | 275 | 20 |
| เกรด 12 | 483 | 345 | 18 |
ขนาดข้อศอกไทเทเนียม 90 องศา (ขนาดที่เลือก)
| NPS | เส้นผ่านศูนย์กลางภายนอก (มม.) | ศูนย์กลางถึงหน้าแปลน (มม.) | ผนัง Sch10S (มม.) | ผนัง Sch40S (มม.) |
| 1/2" | 21.34 | 38.10 | 2.11 | 2.77 |
| 1" | 33.40 | 38.10 | 2.77 | 3.38 |
| 2" | 60.33 | 76.20 | 2.77 | 3.91 |
| 3" | 88.90 | 114.30 | 3.05 | 5.49 |
| 4" | 114.30 | 152.40 | 3.05 | 6.02 |
| 6" | 168.28 | 228.60 | 3.40 | 7.11 |
| 8" | 219.08 | 304.80 | 3.76 | 8.18 |
การตรวจสอบคุณภาพ
ข้อศอกไทเทเนียมทุกชิ้นจะได้รับการตรวจสอบมิติ, การทดสอบแรงดึง, การทดสอบอัลตราโซนิก (UT), การทดสอบสารแทรกซึม (PT), การตรวจสอบองค์ประกอบทางเคมี, การทดสอบแรงดันน้ำ, การตรวจสอบกระแสไหลวน, การตรวจสอบรังสี, การตรวจสอบความหนา และการตรวจสอบ PMI ก่อนการจัดส่ง

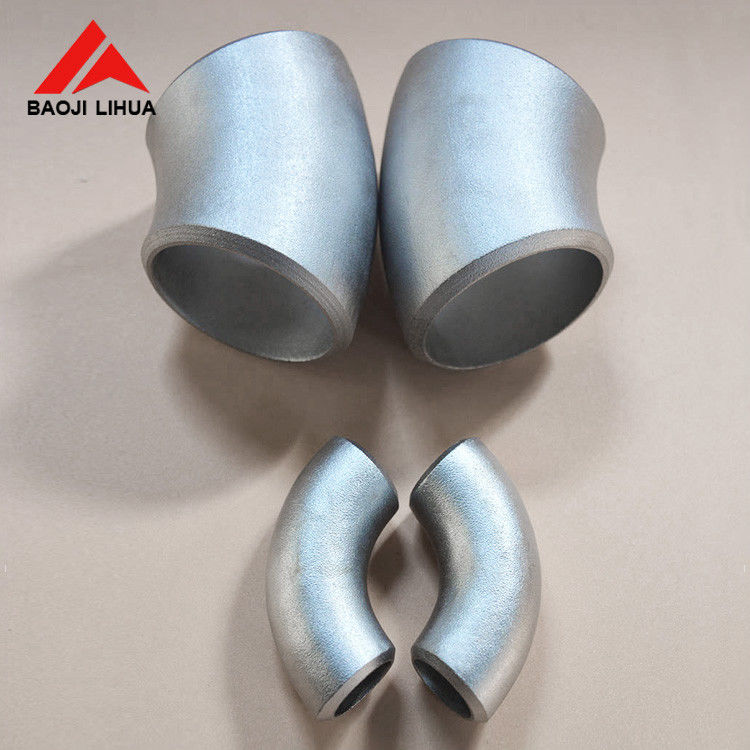

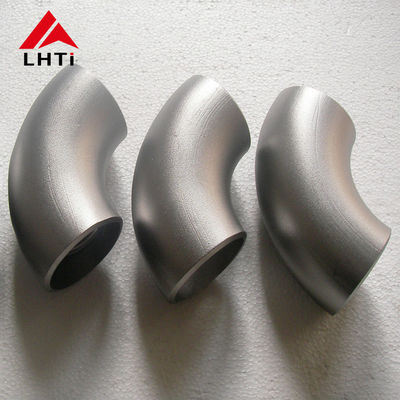

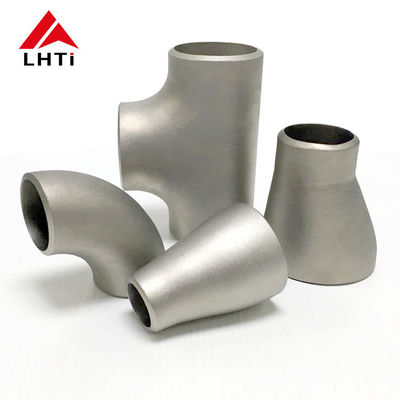

รูปภาพผลิตภัณฑ์
การใช้งาน
ท่อเคมีและปิโตรเลียม, โรงไฟฟ้า, ระบบการบินและอวกาศและการต่อเรือ, และการเชื่อมต่อข้อต่อท่ออุตสาหกรรมทั่วไปที่ต้องการการเปลี่ยนทิศทาง 90 องศาที่เบาและทนต่อการกัดกร่อน ขนาด, ตารางผนัง และเกรดวัสดุสามารถผลิตตามแบบหรือข้อกำหนดมาตรฐานได้
