| ชื่อแบรนด์: | LH-Ti |
| เลขรุ่น: | แอลเอช-บีแอล |
| ขั้นต่ำ: | 1 ชิ้น |
| ราคา: | US dollar $30/pc--US dollar $80/pc |
| เงื่อนไขการจ่ายเงิน: | L/C,T/T,เวสเทิร์นยูเนี่ยน |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |
หน้าแปลนแผ่นไทเทเนียม PL DN40 RF ANSI B16.5
หน้าแปลนแผ่นไทเทเนียม (ชนิด PL) นี้เป็นชิ้นส่วนที่ผ่านการตีขึ้นรูปและกลึงด้วย CNC พร้อมหน้ายก ผลิตตามมาตรฐาน DN40 และ ANSI B16.5 หน้าแปลนแผ่นจะยึดเข้ากับหน้าแปลนที่ประกบผ่านผนังท่อ ซึ่งให้ข้อต่อที่เรียบง่ายและกะทัดรัดสำหรับท่อแรงดันต่ำถึงปานกลาง ตัวถังที่ตีขึ้นรูปมีความหนาแน่นและปราศจากรูพรุน หน้าผิวขัดเงาช่วยให้ปะเก็นแนบสนิทสม่ำเสมอ และหน้ายกจะรวมแรงขันไว้ที่จุดที่ต้องการการซีล ไทเทเนียมทนทานต่อคลอไรด์ น้ำทะเล และกรดหลายชนิด และมีน้ำหนักประมาณครึ่งหนึ่งของเหล็ก ชิ้นส่วนแต่ละชิ้นได้รับการตรวจสอบด้วยการทดสอบอัลตราโซนิกและจัดส่งพร้อมรายงานการทดสอบวัสดุตาม EN 10204 3.1
ข้อมูลจำเพาะทางเทคนิค
| ผลิตภัณฑ์ | หน้าแปลนแผ่นไทเทเนียม (PL) |
| มาตรฐาน | ANSI B16.5, ASME, DIN, GB/T 9116, JIS B2220 |
| ประเภท | PL, WN, SO, BL, SW, ข้อต่อแลป, กำหนดเอง |
| เกรด | Gr1, Gr2, Gr5, Gr7, Gr12 |
| ช่วงขนาด | 1/2 นิ้ว ถึง 60 นิ้ว (DN15 ถึง DN1200) |
| ระดับแรงดัน | 150# ถึง 2500#, PN6 ถึง PN64 |
| พื้นผิวซีล | RF (หน้ายก) |
| เทคนิค | ตีขึ้นรูปและกลึงด้วย CNC |
| การตรวจสอบ | การทดสอบอัลตราโซนิกและรายงาน EN 10204 3.1 |
ข้อกำหนดองค์ประกอบทางเคมี (สูงสุด %)
| เกรด | N | C | H | Fe | O | Al | V | Pd | Mo | Ni |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | - | - | - | - | - |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | - | - | - | - | - |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5-6.75 | 3.5-4.5 | - | - | - |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | - | - | 0.12-0.25 | - | - |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | - | - | - | 0.2-0.4 | 0.6-0.9 |
ข้อกำหนดความต้านทานแรงดึง
| เกรด | แรงดึง (ต่ำสุด) | แรงคราก (ต่ำสุด) | การยืดตัว |
| 1 | 240 MPa / 35 KSI | 138 MPa / 20 KSI | 24% |
| 2 | 345 MPa / 50KSI | 275 MPa / 40KSI | 20% |
| 5 | 895 MPa / 130KSI | 828 MPa / 120KSI | 10% |
| 7 | 345 MPa / 50KSI | 275 MPa / 40KSI | 20% |
| 12 | 438 MPa / 70KSI | 345 MPa / 50KSI | 18% |

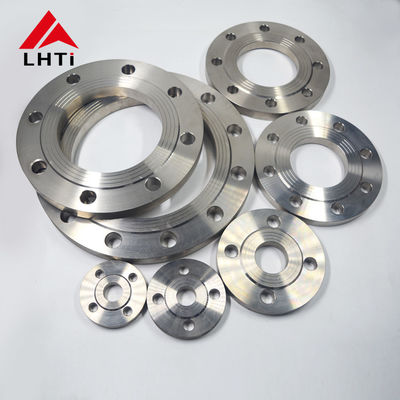

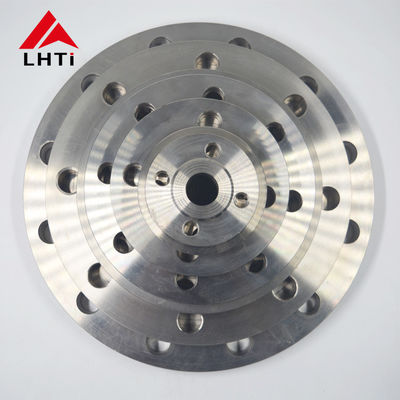

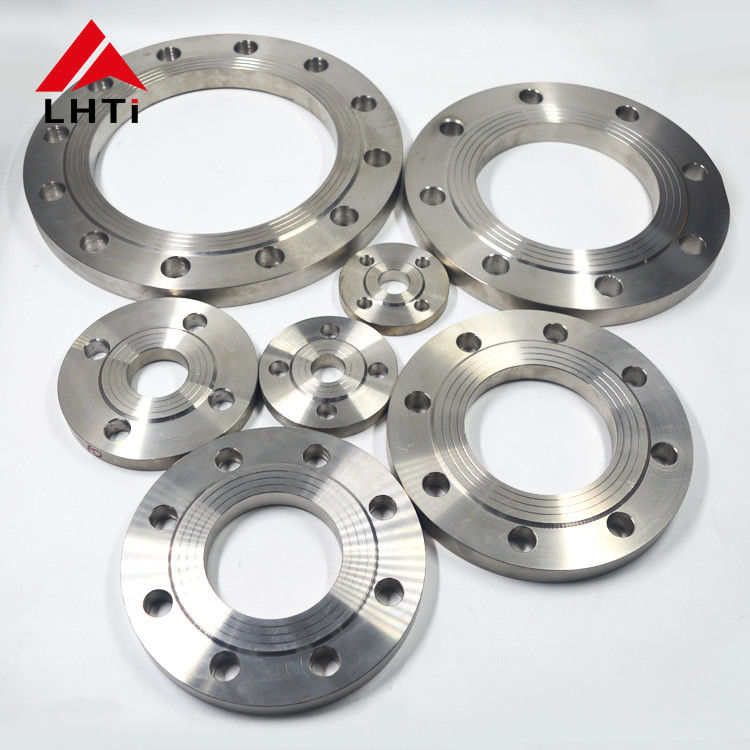

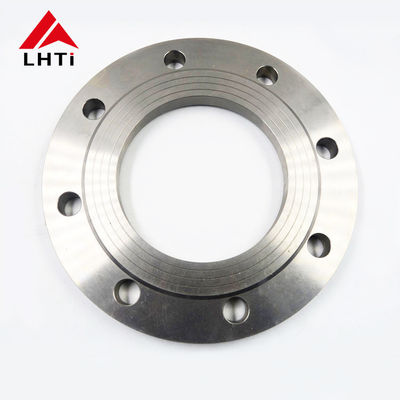

รูปภาพผลิตภัณฑ์
การใช้งาน
หน้าแปลนแผ่นจะติดตั้งในที่ที่ต้องการข้อต่อที่กะทัดรัดและทนทานต่อการกัดกร่อน การใช้งานทั่วไป ได้แก่ ท่อในโรงงานผลิต ข้อต่อปั๊มและวาล์ว ท่อน้ำบำบัดและน้ำทะเล บริการน้ำมันและก๊าซ อุปกรณ์จัดการสารเคมี ท่อเดินเรือ และวิศวกรรมทั่วไป เนื่องจากขนาด ระดับแรงดัน และพื้นผิวสามารถผลิตตามแบบวาดได้ หน้าแปลนจึงสามารถจับคู่กับท่อและมาตรฐานปะเก็นที่มีอยู่ได้ แต่ละชุดจะได้รับการตรวจสอบขนาด ผิวหน้า และวัสดุก่อนบรรจุในกล่องไม้เพื่อการส่งออก
