| ชื่อแบรนด์: | LH-Ti |
| เลขรุ่น: | แอลเอช-บีแอล |
| ขั้นต่ำ: | 1 ชิ้น |
| ราคา: | US dollar $30/pc--US dollar $80/pc |
| เงื่อนไขการจ่ายเงิน: | L/C,T/T,เวสเทิร์นยูเนี่ยน |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |
หน้าแปลนไทเทเนียม Gr1 และ Gr2: คำอธิบายเกรด TA
ระบบการตั้งชื่อสองระบบมาพบกันในคำสั่งซื้อหน้าแปลนไทเทเนียม เกรด ASTM Gr1 และ Gr2 คือสิ่งที่แบบร่างและใบรับรองระหว่างประเทศส่วนใหญ่ใช้ ในขณะที่โรงงานในจีน รวมถึงที่นี่ ก็ทำงานตามเครื่องหมาย TA ของ GB/T ระบบทั้งสองอธิบายโลหะชนิดเดียวกันภายใต้ชื่อที่แตกต่างกัน และคำสั่งซื้อที่ผสมผสานกันโดยไม่ระบุว่าระบบใดมีผลบังคับใช้ เป็นแหล่งที่มาของความล่าช้าทั่วไปที่แผนกรับสินค้า
TA0 ถึง TC4: ความหมายของเครื่องหมายจีน
ระบบไทเทเนียม GB/T ใช้ TA สำหรับเกรดเกือบบริสุทธิ์, TB สำหรับอัลลอยด์เบต้า และ TC สำหรับอัลลอยด์อัลฟาเบต้า TA0 และ TA1 อยู่ที่ปลายออกซิเจนต่ำและตรงกับ ASTM Gr1 TA2 คือเกรดความบริสุทธิ์อุตสาหกรรมมาตรฐานและตรงกับ Gr2 TA3 ตรงกับ Gr3 TA9 คือเกรดที่ปรับปรุงด้วยแพลเลเดียมและตรงกับ Gr7 และ TA10 คือเกรดโมลิบดีนัม นิกเกิล และตรงกับ Gr12 TC4 คือ Ti-6Al-4V และตรงกับ Gr5
| เครื่องหมายจีน | เกรด ASTM | การเติมอัลลอยด์ | แรงดึง/แรงคราก, MPa | หมายเหตุหน้าแปลน |
|---|---|---|---|---|
| TA0, TA1 | Gr1 | ไม่มี, ออกซิเจนต่ำสุด | 240 / 138 | แรงดันต่ำเท่านั้น, หน้าสัมผัสอ่อน |
| TA2 | Gr2 | ไม่มี, ออกซิเจนมาตรฐาน | 345 / 275 | เกรดหน้าแปลนเริ่มต้น |
| TA3 | Gr3 | ไม่มี, ออกซิเจนสูงขึ้น | 485 / 380 | พบได้ยากในหน้าแปลน, หน้าสัมผัสแข็งขึ้น |
| TA9 | Gr7 | แพลเลเดียม 0.12 ถึง 0.25 | 345 / 275 | คลอไรด์และกรดรีดิวซิ่ง |
| TA10 | Gr12 | Mo 0.2 ถึง 0.4, Ni 0.6 ถึง 0.9 | 438 / 345 | กรดร้อน, ไม่เหมาะสำหรับคลอไรด์ |
| TC4 | Gr5 | Al 5.5 ถึง 6.75, V 3.5 ถึง 4.5 | 895 / 828 | รับน้ำหนักสูง, ขึ้นรูปยากขึ้น |
การจับคู่ใกล้เคียงแต่ไม่ใช่ใบอนุญาตให้เปลี่ยนได้โดยอิสระ โดยทั่วไปจะออกใบรับรองตามระบบใดระบบหนึ่ง ดังนั้นคำสั่งซื้อควรกำหนดระบบที่แผนกตรวจสอบจะตรวจสอบ หากแบบร่างระบุ TA2 และรายงานระบุ Gr2 ผู้ตรวจสอบต้องการเอกสารยืนยันความเป็นคู่ที่เขียนเป็นลายลักษณ์อักษร มิฉะนั้นวัสดุจะถูกกักไว้ในคลังสินค้าในขณะที่รอการยืนยัน
การเลือกระหว่าง Gr1 และ Gr2 สำหรับหน้าแปลน
ความแตกต่างระหว่าง Gr1 และ Gr2 คือออกซิเจน ไม่ใช่การเติมอัลลอยด์: ประมาณ 0.18 เปอร์เซ็นต์ เทียบกับ 0.25 เปอร์เซ็นต์ สิ่งนี้จะเพิ่มแรงดึงจาก 240 เป็น 345 MPa และแรงครากจาก 138 เป็น 275 MPa และนี่คือเหตุผลที่ Gr2 เป็นค่าเริ่มต้นสำหรับหน้าแปลน ข้อต่อแบบขันแน่นจะรับแรงกดที่หน้าสัมผัสรอบปะเก็น และหน้าสัมผัส Gr1 ที่อ่อนนุ่มที่เส้นผ่านศูนย์กลางขนาดใหญ่จะเสียรูปภายใต้แรงขันก่อนที่ปะเก็นจะเข้าที่
Gr1 ยังคงมีบทบาท มันมีความสามารถในการขึ้นรูปมากกว่าทั้งสองอย่าง งอได้ง่ายกว่า และสร้างรอยประทับปะเก็นที่ลึกกว่าภายใต้แรงขันต่ำ ซึ่งเหมาะสำหรับสายน้ำและสาธารณูปโภคแรงดันต่ำ สิ่งที่ไม่เหมาะคือข้อต่อ Class 900 หรือ 1500 ที่มีแรงขันสูงและหน้าสัมผัสต้องเรียบตลอดการประกอบหลายครั้ง
การบริการทางเคมีตัดสินใจมากกว่าความแข็งแรง
ขอบเขตการใช้งานในหน้านี้ระบุว่าเป็นอุตสาหกรรมเคมี และในการบริการนั้น เกรดจะถูกเลือกตามตัวกลางมากกว่าตามความแข็งแรง Gr2 เป็นคำตอบทั่วไปสำหรับกรดออกซิไดซ์และสารละลายที่เป็นกลาง Gr7 เป็นคำตอบเมื่อมีคลอไรด์อยู่ เนื่องจากส่วนผสมของแพลเลเดียมช่วยให้โลหะกลับมาสร้างชั้นผิวใหม่แทนที่จะเกิดรูพรุน Gr12 เป็นคำตอบสำหรับกรดรีดิวซิ่งและสารละลายร้อน ซึ่งโมลิบดีนัมและนิกเกิลทำงานในสิ่งที่แพลเลเดียมทำไม่ได้
| การบริการ | การใช้งาน | หลีกเลี่ยง | ทำไม | รายงานที่ต้องขอ |
|---|---|---|---|---|
| น้ำทะเล, น้ำเกลือ | Gr2 หรือ Gr7 | Gr12 | การกัดกร่อนเป็นรูและการกัดกร่อนแบบร่อง | เกรดบวกหมายเลขความร้อน |
| คลอรีนเปียก | Gr7 | Gr2, Gr12 | แพลเลเดียมเปลี่ยนศักย์การกัดกร่อน | เส้นเคมี Gr7 |
| กรดไนตริก | Gr1, Gr2 | Gr7 เพื่อประหยัดค่าใช้จ่ายเท่านั้น | กรดออกซิไดซ์เหมาะกับไทเทเนียม CP | ขีดจำกัดระหว่างชั้น |
| กรดรีดิวซิ่ง | Gr12 | Gr2, Gr7 ภายใต้กรดอิสระ | Mo และ Ni เพิ่มความต้านทาน | ค่า Mo และ Ni |
| ไฮโปคลอไรท์ | Gr7 | Gr2 ที่อุณหภูมิสูง | การกัดกร่อนแบบร่องใต้ปะเก็น | Gr7 บวกการตกแต่งผิว |
สองในตัวเลือกเหล่านั้นมักจะสลับกันในการปฏิบัติ Gr12 มักถูกเสนอเป็นการอัพเกรดทั่วไปเหนือ Gr2 แต่มีความแข็งแรงน้อยกว่า Gr7 ในคลอไรด์และไม่ควรใช้กับน้ำทะเล Gr7 มักถูกเสนอในกรณีที่มีกรด แต่ข้อได้เปรียบจะหายไปในกรดออกซิไดซ์ที่รุนแรงซึ่ง Gr2 ธรรมดาทำงานได้ดีในราคาที่ถูกกว่า
ANSI และ ASME เป็นมาตรฐานเดียวกัน
ชื่อเรื่องของหน้านี้ซ้ำมาตรฐานสองครั้ง ครั้งหนึ่งเป็น ANSI B16.5 และอีกครั้งเป็น ASME B16.5 ทั้งสองเป็นเอกสารเดียวกัน: ANSI เป็นชื่อเดิมของหน่วยงานที่ปัจจุบันเผยแพร่ในชื่อ ASME และ B16.5 ได้ใช้คำนำหน้า ASME มานานหลายทศวรรษ การแสดงทั้งสองอย่างไม่เป็นอันตราย แต่เป็นสัญญาณว่าบล็อกคุณลักษณะถูกเขียนขึ้นเพื่อการค้นหามากกว่าเพื่อแบบร่าง
ช่องชื่อผลิตภัณฑ์มีความไม่สอดคล้องกันที่ร้ายแรงกว่านั้น ระบุว่าเป็นหน้าแปลนตาบอดไทเทเนียม ANSI ในขณะที่ชื่อเรื่องและคำอธิบายกล่าวถึงหน้าแปลนโดยทั่วไป หน้าแปลนตาบอดเป็นรูปแบบเฉพาะที่มีรูตรงกลาง หากสินค้าที่เสนอราคาเป็นแบบคอเชื่อมหรือแบบสวม หน้าควรได้รับการแก้ไขก่อนออกใบเสนอราคา เนื่องจากประเภทของหน้าแปลนมีผลต่อราคามากกว่าฟิลด์อื่นใดเพียงฟิลด์เดียว
หมายเหตุการสั่งซื้อ
ระบุประเภท, เกรดในระบบการตั้งชื่อเดียว, มาตรฐาน, ขนาด, คลาส, หน้าสัมผัส และรายงาน ประเภทคือฟิลด์ที่มักจะขาดหายไปในการสอบถามที่มาจากผลการค้นหา และเป็นสิ่งแรกที่โรงงานต้องการเพื่อเสนอราคา: หน้าแปลนตาบอด, คอเชื่อม และสวม ที่ขนาดและคลาสเดียวกัน เป็นการหล่อหรือการตีขึ้นรูปที่แตกต่างกันสามแบบ โดยมีน้ำหนักต่างกันสามแบบ
ในหน้านี้ ฟิลด์วัสดุแสดงรายการ gr2, gr7 และ gr12 ในขณะที่ชื่อเรื่องและคำอธิบายนำหน้าด้วย Gr1 และ Gr2 ดังนั้น Gr1 จึงถูกเสนอแต่ไม่ได้ระบุไว้ และผู้ซื้อที่ต้องการ Gr1 ควรระบุอย่างชัดเจน ฟิลด์เทคนิคอ่านว่า Froged ซึ่งเป็นการสะกดคำว่า forged และฟิลด์การตรวจสอบสัญญาว่าจะทำการทดสอบอัลตราโซนิกพร้อมรายงาน 3.1 ซึ่งเป็นการผสมผสานที่ต้องระบุในใบสั่งซื้อ
ขนาดและแรงดันเป็นไปตามรูปแบบของหน้าอื่นๆ ในช่วงนี้: NPS 1/2 ถึง 24 เขียนถัดจาก DN 10 ถึง 2000 แต่ NPS 24 คือ DN 600 ดังนั้นตัวเลขในวงเล็บจึงเกินช่วงสำหรับหน้าแปลน B16.5 คลาส 150 ถึง 2500 สอดคล้องกับ B16.5 เสนอราคาคลาส ไม่ใช่แรงดันที่แปลงเป็นบาร์ เพราะคลาสจะกำหนดวงแหวนสลักและปะเก็น รวมถึงผนังด้วย

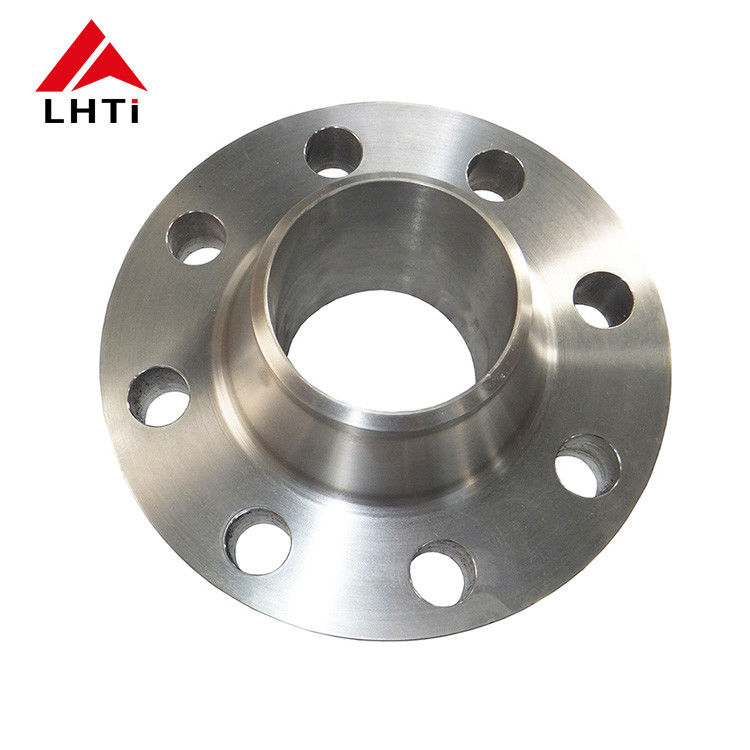

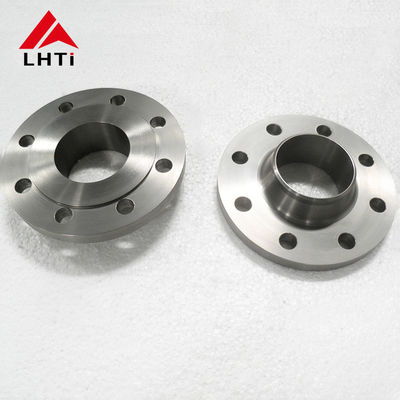

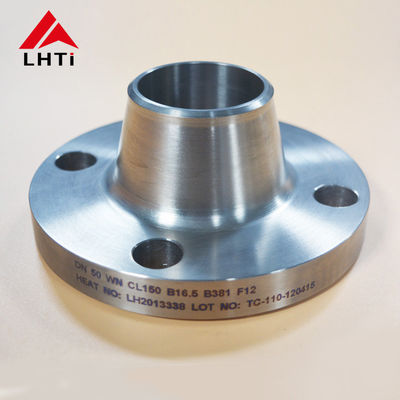

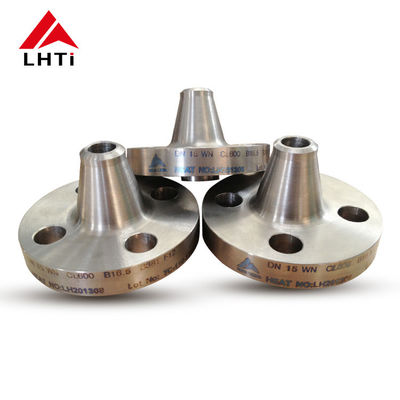

รูปภาพสินค้า
