| ชื่อแบรนด์: | LH-Ti |
| เลขรุ่น: | แอลเอช-บีแอล |
| ขั้นต่ำ: | 1 ชิ้น |
| ราคา: | US dollar $30/pc--US dollar $80/pc |
| เงื่อนไขการจ่ายเงิน: | L/C,T/T,เวสเทิร์นยูเนี่ยน |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |
ปัจจัยต้นทุนหน้าแปลนคอเชื่อมยาวไทเทเนียม
หน้าแปลนคอเชื่อมยาวไม่ใช่หน้าแปลนคอเชื่อมที่มีแกนยาวขึ้น แต่เป็นส่วนประกอบหัวฉีด: แกนที่ยื่นออกมาช่วยให้หน้าแปลนเชื่อมตรงกับผนังถังหรือท่อหนาได้โดยไม่ต้องใช้ท่อสั้นเพิ่มเติม และทำให้การเชื่อมอยู่ห่างจากหน้าแปลนเพียงพอที่ความร้อนจากการเชื่อมจะไม่ทำให้หน้าปะเก็นบิดเบี้ยว คุณสมบัติทั้งสองนี้มีค่าใช้จ่ายในรูปของน้ำหนักไทเทเนียมและชั่วโมงการตัดแต่ง ซึ่งเป็นเหตุผลว่าทำไมราคาของรายการนี้จึงเปลี่ยนแปลงมากกว่าราคาของหน้าแปลนแบบสลิปออน
แกนยาวทำหน้าที่อะไรจริงๆ
ความยาวแกนจะถูกบันทึกเป็นตารางตามขนาดและคลาส และจะเพิ่มขึ้นเมื่อคลาสสูงขึ้น เนื่องจากผนังที่จุดเชื่อมต้องตรงกับผนังหัวฉีด สิ่งนี้ส่งผลสามประการ: การเชื่อมจะอยู่ห่างจากหน้าแปลน ดังนั้นหน้าปะเก็นจึงยังคงเรียบ รูเจาะสามารถตัดแต่งให้มีเส้นผ่านศูนย์กลางภายในของหัวฉีดได้ ดังนั้นจึงไม่มีขั้นบันไดให้ผลิตภัณฑ์สะสม และแกนให้ความยาวเพียงพอสำหรับการทดสอบอัลตราโซนิกของการเชื่อมจากทั้งสองด้าน ซึ่งหน้าแปลนคอเชื่อมสั้นไม่มี
ต้นทุนของรูปทรงเรขาคณิตนั้นคือมวล หน้าแปลนคอเชื่อมยาวในขนาดและคลาสเดียวกันมีน้ำหนักมากกว่าหน้าแปลนคอเชื่อมหลายเท่า และในไทเทเนียม มวลนั้นเป็นรายการที่ใหญ่ที่สุดในราคา ผู้ซื้อที่คัดลอกคำขอหน้าแปลนคอเชื่อมและเพิ่มคำว่า 'ยาว' โดยไม่เปลี่ยนคลาสหรือความยาวแกน จะได้รับใบเสนอราคาที่ดูสูงและถูกต้องตามแบบ
| รูปแบบ | แกน | การเชื่อม | ที่ที่มันควรอยู่ | น้ำหนักที่ NPS 8, คลาส 600 |
|---|---|---|---|---|
| หน้าแปลนคอเชื่อมยาว | ยื่นออกมา หลายเท่าของผนัง | การเชื่อมชนหนึ่งครั้งที่ปลายแกน | หัวฉีดถังและถัง | สูงสุดในสามอันดับแรก |
| หน้าแปลนคอเชื่อม | เรียวสั้นไปยังผนังท่อ | การเชื่อมชนหนึ่งครั้งที่ปลายแกน | ท่อที่ข้อต่อหน้าแปลน | พื้นฐาน |
| เหล็กกล้าหน้าแปลนคอหัวฉีด | รวมกับส่วนผนังถัง | การเชื่อมย้ายไปยังผนังถัง | ถังหนา | กำหนดโดยการออกแบบถัง |
| สลิปออน | ไม่มี เจาะผ่านท่อ | การเชื่อมฟิลเล็ตสองครั้ง | ท่อแรงดันต่ำ | ต่ำกว่า อ่อนแอต่อความล้า |
เส้นทางท่อและแท่ง
หน้าแปลนคอเชื่อมยาวขนาดเล็กมักจะถูกตัดแต่งจากแท่งหรือแท่งโดยการเจาะแกนออก เนื่องจากไม่สามารถพิสูจน์ได้ว่ามีแม่พิมพ์ตีขึ้นรูปสำหรับปริมาณน้อย ขนาดที่ใหญ่ขึ้นจะถูกรีดเป็นวงแหวนหรือตีขึ้นรูปให้เป็นรูปทรง จากนั้นจึงตัดแต่ง เส้นทางมีความสำคัญต่อผู้ซื้อ เนื่องจากชิ้นส่วนที่เจาะแกนออกต้องใช้เวลาตัดแต่งมากขึ้นและมีเศษมากขึ้น ในขณะที่ชิ้นส่วนที่ตีขึ้นรูปมีต้นทุนเครื่องมือซึ่งจะคุ้มทุนเมื่อสั่งผลิตเป็นชุด
ทั้งสองเส้นทางสามารถเป็นไปตามมิติของ ASME B16.5 และทั้งสองสามารถได้รับการรับรองตาม ASTM B381 สำหรับการตีขึ้นรูปหรือตามมาตรฐานแท่งสำหรับวัตถุดิบเริ่มต้น สิ่งที่เปลี่ยนแปลงคือเวลาในการจัดส่งและปริมาณขั้นต่ำ: ชิ้นส่วนที่เจาะแกนสามารถผลิตทีละชิ้นได้ ในขณะที่ชิ้นส่วนที่ตีขึ้นรูปมักจะไม่ได้
ทำไมราคาถึงเปลี่ยนแปลง
สี่สิ่งขับเคลื่อนความแปรปรวนส่วนใหญ่ระหว่างใบเสนอราคาสองรายการสำหรับสิ่งที่ดูเหมือนหน้าแปลนเดียวกัน: คลาส, หน้าปะเก็น, ความยาวแกน และขนาดล็อต การเปลี่ยนแปลงคลาสจะเปลี่ยนความหนาของผนังและวงแหวนสลักเกลียวพร้อมกัน ร่องแหวนจะเพิ่มการตัดแต่งและลบตัวเลือกของหน้าปะเก็นแบบยกขึ้น และแกนที่ยาวกว่ารูปแบบมาตรฐานจะเพิ่มน้ำหนักที่ปลายทั้งสองของแท่ง
| ตัวขับเคลื่อนต้นทุน | ทำไมถึงทำให้ราคาเปลี่ยนแปลง | ความผันผวน | วิธีควบคุมให้ต่ำลง | ตรวจสอบใบเสนอราคา |
|---|---|---|---|---|
| น้ำหนักการตีขึ้นรูป | ไทเทเนียมซื้อเป็นกิโลกรัม | สูง | อย่าระบุความยาวแกนเกินความจำเป็น | ระบุน้ำหนักต่อชิ้น |
| วัตถุดิบเริ่มต้น | แท่งหรือแท่งที่เจาะแกน หรือรีดเป็นวงแหวน | สูง | รีดเป็นวงแหวนเมื่อขนาดอนุญาต | ระบุเส้นทางการผลิต |
| คลาสและหน้าปะเก็น | ความหนาผนังและเวลาตัดแต่งร่อง RTJ | สูง | จับคู่คลาสกับสายงาน | ยืนยันคลาสและหน้าปะเก็น |
| เวลาตัดแต่ง | ชั่วโมง CNC บนแกน รูเจาะ และหน้าปะเก็น | ปานกลาง | ขนาดล็อตมากกว่าห้าชิ้น | ขนาดล็อตในข้อเสนอ |
| การทดสอบ | UT, PMI, ไฮโดร, บุคคลที่สาม | ปานกลาง | รายงานฉบับเดียว ไม่ใช่สามฉบับ | ระบุขอบเขตและมาตรฐาน |
หน้าปะเก็นเป็นรายการที่มักจะถูกละเลยในการสอบถาม และเป็นรายการที่เปลี่ยนแปลงราคามากที่สุดหลังจากคลาส หน้าปะเก็นแบบยกขึ้นจะถูกกลึงในครั้งเดียว ร่องแหวนต้องการเครื่องมือขึ้นรูป ความลึกที่วัดได้ และพื้นผิวที่ปิดผนึกด้วยแหวนโลหะ และไม่สามารถซ่อมแซมได้หากร่องถูกตัดใหญ่เกินไป บนไทเทเนียม ร่องจะแข็งตัวจากการทำงาน ดังนั้นการกลึงขั้นสุดท้ายจะต้องเบา
การอ่านช่องราคาในหน้านี้
บล็อกข้อมูลจำเพาะในหน้านี้มีราคา 30 ถึง 80 ดอลลาร์สหรัฐต่อชิ้น นั่นคือช่วงเทมเพลตที่เหลือจากรายการหน้าแปลนขนาดเล็ก ไม่ใช่ใบเสนอราคาสำหรับหน้าแปลนคอเชื่อมยาว ที่ NPS 8 ในคลาส 600 หน้าแปลนคอเชื่อมยาวไทเทเนียมที่ตีขึ้นรูปมีน้ำหนักหลายสิบกิโลกรัม และเฉพาะโลหะก็มีมูลค่ามากกว่าช่วงบนของช่วงนั้นแล้ว ก่อนการตัดแต่งใดๆ
ปฏิบัติต่อราคาใดๆ ที่แสดงในหน้าผลิตภัณฑ์เป็นตัวบ่งชี้ของรายการที่เล็กที่สุดในช่วง และขอใบเสนอราคาตามน้ำหนัก คลาส หน้าปะเก็น และขนาดล็อต เช่นเดียวกันกับชื่อผลิตภัณฑ์ ซึ่งปัจจุบันอ่านเป็นวลีค้นหามากกว่าคำอธิบายของชิ้นส่วน
หมายเหตุการสั่งซื้อ
ระบุเส้นผ่านศูนย์กลางภายนอกและผนังหัวฉีด ขนาดและคลาสหน้าแปลน หน้าปะเก็น ความยาวแกนหรือส่วนที่ยื่นออกมาจากผนัง รูเจาะ เกรด และขอบเขตการทดสอบ หากหน้าแปลนจะติดตั้งบนถัง ความหนาผนังที่จุดเชื่อมจะเป็นส่วนหนึ่งของข้อกำหนดหน้าแปลน เนื่องจากแกนต้องตรงกันเพื่อการเชื่อมที่สมบูรณ์
เกี่ยวกับเกรด ตารางด้านบนของหน้านี้ครอบคลุม Gr1, Gr2, Gr5, Gr7 และ Gr12 ในขณะที่บรรทัดวัสดุแสดงรายการ Gr1 สองครั้งและเพิ่ม Gr3, Gr4 และ Gr9 โดยไม่มีองค์ประกอบสำหรับสิ่งเหล่านั้น สำหรับหน้าแปลนคอเชื่อมยาว ตัวเลือกที่ใช้งานได้จริงคือ Gr2 สำหรับการใช้งานทั่วไป และ Gr7 เมื่อหัวฉีดจะสัมผัสกับคลอไรด์ Gr5 ใช้เมื่อหัวฉีดเป็นการเชื่อมต่อที่มีภาระสูง ขอเกรดและมาตรฐานในบรรทัดเดียวของรายงาน
เขตข้อมูลมิติก็ต้องการความระมัดระวังเช่นกัน แถวขนาดให้ NPS 1/2 ถึง 24 และ DN 10 ถึง 2000 ร่วมกัน แต่ NPS 24 คือ DN 600 ดังนั้นครึ่งหนึ่งจึงเป็นช่วงที่แตกต่างกัน และมีเพียงส่วนแรกเท่านั้นที่ตรงกับ B16.5 แถวมาตรฐานลงท้ายด้วย ASTM B16.5 ซึ่งไม่ใช่มาตรฐานที่ออก: มิติมาจาก ASME B16.5 วัสดุมาจาก ASTM B381 รายงานที่อ้างอิง ASTM B16.5 ไม่สามารถผลิตได้ ดังนั้นควรแก้ไขคำพูดก่อนทำการสั่งซื้อ

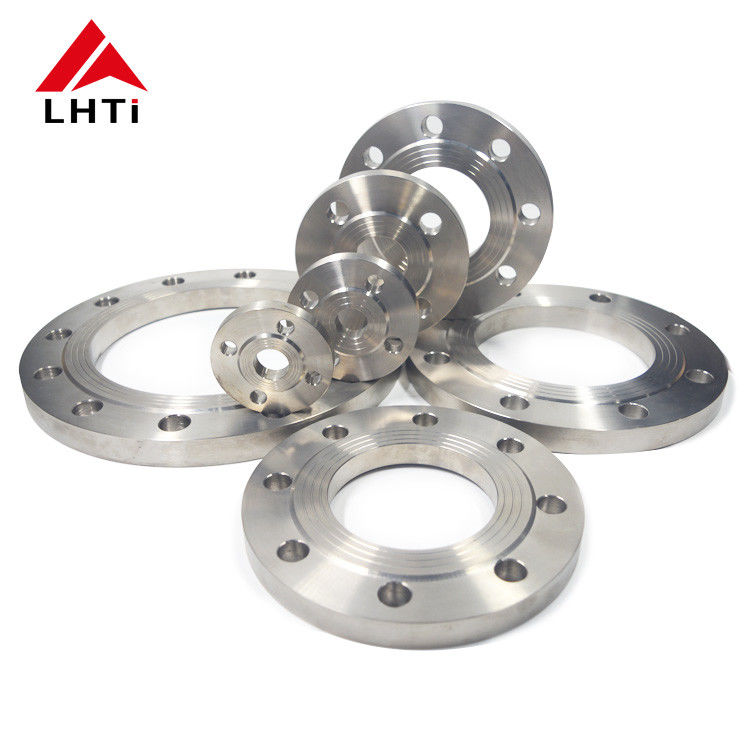

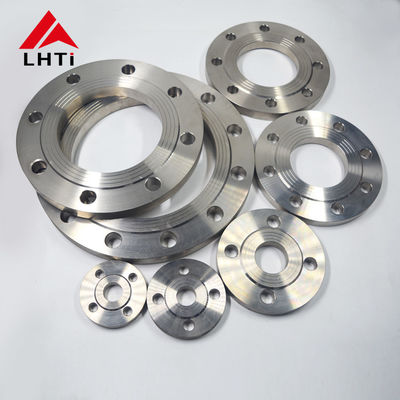

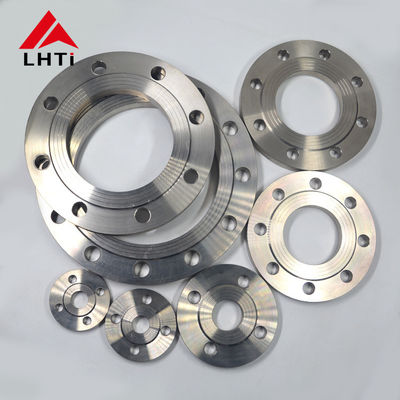

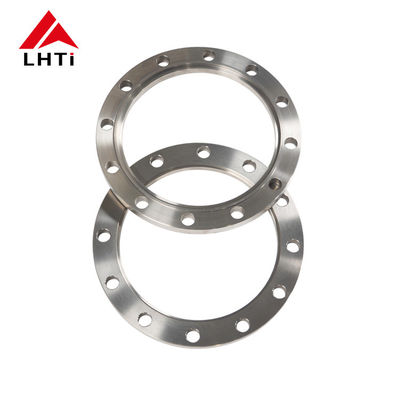

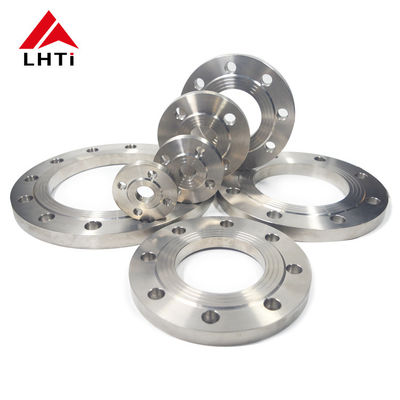

รูปภาพสินค้า
