| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | หน้าแปลนเชื่อมคอ หน้าแปลน WNRF |
| ขั้นต่ำ: | 1-5 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |

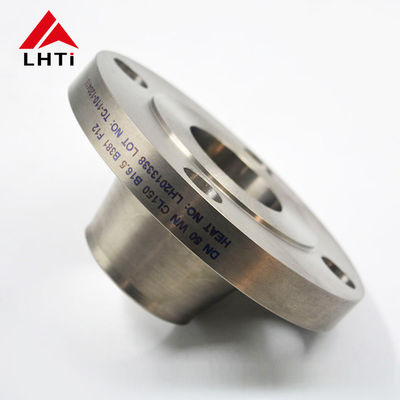

WNRF Flange Gr2 Titanium Weld Neck Flange ASME B16.5 สายผ่าคอผ่าคลาส 150 สําหรับอุตสาหกรรมเคมี
1การนําเสนอสินค้าและบริษัท
ของเราเครื่องปรับปรุงความร้อนผลิตโดยใช้กระบวนการต่าง ๆ รวมถึงการโยน, การโกหก, และการแปรรูปแม่นยําเพื่อให้แน่ใจว่าพวกเขาตอบสนองมาตรฐานอุตสาหกรรมที่เข้มงวดสําหรับคุณภาพและความทนทานแฟลนจ์เหล่านี้สามารถติดตั้งได้ง่ายต่อระบบและอุปกรณ์ท่อ, รับประกันการเชื่อมต่อที่ปลอดภัยและไม่มีการรั่ว
โดยเฉพาะเจาะจงที่ได้รับการออกแบบเพื่อรักษามาตรฐานสูงสุดของความละเอียดวิศวกรรมพวกมันถูกออกแบบให้ทนต่อการกัดกรองได้อย่างมีประสิทธิภาพ และทนต่ออุณหภูมิและความดันสูงทําให้มันเหมาะสมอย่างพิเศษสําหรับสภาพแวดล้อมที่ต้องการ
การรับรองการขนส่งที่ปลอดภัยเป็นสิ่งสําคัญที่สุดสําหรับเรา ซึ่งเป็นเหตุผลที่พวกเราใส่ตัวกระชับไทเทเนียมของเราไว้ในกล่องไม้ที่แข็งแกร่ง และพัลเล็ตการ แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ.
ของเราเครื่องปรับปรุงความร้อนพบการใช้งานในอุตสาหกรรมต่างๆ เช่น ท่อหลอด น้ํามัน และสารเคมีความทนทานของไทเทเนียม ทําให้ฟลเลนส์นี้ทนต่อสภาพที่ยากลําบากในอุตสาหกรรมเหล่านี้การประกันผลงานที่น่าเชื่อถือและยาวนาน
สรุปคือเครื่องลวดคอทิตาเนียมเป็นทางออกที่ดีที่สุด สําหรับปริมาณท่อ, น้ํามัน และอุตสาหกรรมเคมี ด้วยการสร้างจากไทเทเนียมระดับสูงพวกเขานําเสนอความแข็งแรงสั่งฟลานจ์ไทเทเนียมของคุณวันนี้ เพื่อสัมผัสความน่าเชื่อถือและความทนทาน ที่นิยามผลิตภัณฑ์ของเรา
2ข้อมูลผลิตภัณฑ์ของ ทิตาเนียม weld Neck Flange
Aทิตาเนียม weld คอ flange, ซึ่งสอดคล้องกับมาตรฐาน ANSI B16.5, เป็นฟลานจ์ที่มีความเชี่ยวชาญสูงที่ใช้เป็นหลักสําหรับความแข็งแรง, ความทนทานต่อการกัดสนองและความทนทานที่โดดเด่นชนิดของ flange นี้ถูกออกแบบเพื่อ welded ไปยังปลายของระบบท่อ, การให้ความแข็งแกร่งและมั่นคงต่อเนื่องที่จําเป็นสําหรับการใช้งานความดันสูงเครื่องลวดคอทิตานี:
3. ASME B16.5 เกรด 2 ทิตาเนียมอุตสาหกรรม Flanges WNRF Class150
ทิตาเนียมเกรด 2 แฟลเลนจ์มีชื่อเสียงสําหรับความแข็งแรงสูงของพวกเขาและความทนทานต่อการกัดกรองตอบสนองกับออกซิเจนในอากาศอย่างง่ายดาย เพื่อสร้างฟิล์มออกไซด์หนาบนผิวของมันชั้นไทเทเนียมออกไซด์นี้มีความแข็งแกร่งที่แข็งแกร่งและคุณสมบัติความทนทานต่อการกัดกร่อน ทําให้ป้องกันการปฏิกิริยาต่อ ๆ ไปกับธาตุเคมีอื่น ๆ ได้อย่างมีประสิทธิภาพ
เพื่อเพิ่มคุณสมบัตินี้มากขึ้น ผลิตภัณฑ์ไทเทเนียมของเราได้รับการรักษาพิเศษการบําบัดนี้เกี่ยวข้องกับการทุ่มไทเทเนียมในสารละลายของกรดไนโตรติกและกรดไฮโดรฟลออริกกระบวนการปรับปรุงการปรับปรุงมีหลายจุดประสงค์สําคัญ
การชะลอพื้นผิว:มันทําให้พื้นผิวของไทเทเนียมเรียบ และทําให้มันตอบสนองกับความต้องการที่เข้มงวดความเรียบเนียน นี้ ไม่ เพียง เพียง เพิ่ม ความ น่า รู้สึก ที่ ดี แต่ ยัง ส่ง ผล ให้ การ ปิด ที่ ดี ขึ้น เมื่อ แฟลนซ์ ถูก ติดตั้ง.
การหนาของชั้นออกไซด์:โซลูชั่นปิคเกิลเพิ่มความหนาของฟิล์มไทเทเนียมอ๊อกไซด์บนพื้นผิว ชนิดของโอกไซด์ที่หนาขึ้นมีส่วนร่วมอย่างสําคัญในความสามารถในการต่อต้านการกัดกรองของให้ความคุ้มครองที่ดีกว่าต่อสภาพแวดล้อมที่รุนแรง.
โดยการควบคุมกระบวนการปรับปรุงอย่างละเอียด เราสามารถปรับปรุงผลงานของไทเทเนียมเกรด 2 สําหรับการใช้งานที่ความต้านทานต่อการกัดกรองเป็นสิ่งสําคัญ,สภาพแวดล้อมทางทะเล หรืออุตสาหกรรมที่ต้องการอื่นๆ ผนังไทเทเนียมของเราสามารถรักษาความสมบูรณ์แบบและความทํางานได้อย่างน่าเชื่อถือได้
| ความต้องการทางเคมี | |||||||||||
| N | C | H | Fe | O | อัล | V | Pd | โม | นี | Ti | |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | บอล |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | บอล |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~675 | 3.5~4.5 | / | / | / | บอล |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12 ~ 0.25 | / | / | บอล |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2~04 | 0.6~0.9 | บอล |
4รายละเอียดของ ANSI B16.5 ชั้น 150 ทิตาเนียม weld Neck Flange
| ANSI B16.5 ประเภท 150 ทิตาเนียม weld Neck Flange | ||||||||||
| โนม ปายป์ ขนาด |
แฟลนเจดียา | ความหนาของ Flange | ฮับดีอา ณ ฐาน | ยกหน้า Dia. | ฮับดีอา ที่เวลด์พอยท์ | ไม่ ไม่ ของ หลุม |
ไดอา ของ โบลท์ |
ดา. วงกลมบอลท์ |
โรด ไดอา |
ความยาว ผ่านฮับ |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0.84 | 4 | 1/2 | 2-3/8 | 0.62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1.05 | 4 | 1/2 | 2-3/4 | 0.82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | 1/2 | 3-1/8 | 1.05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1.66 | 4 | 1/2 | 3-1/2 | 1.38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1.90 | 4 | 1/2 | 3-7/8 | 1.61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2.38 | 4 | 5/8 | 4-3/4 | 2.07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2.88 | 4 | 5/8 | 5-1/2 | 2.47 | 2-3/4 |
| 3 | 7-1/2 | ธนาคาร | 4-1/4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3/4 |
| 3-1/2 | 8-1/2 | ธนาคาร | 4-13/16 | 5-1/2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | ธนาคาร | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1/2 | 4.03 | 3 |
| 5 | 10 | ธนาคาร | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8-1/2 | 5.05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6.63 | 8 | 3/4 | 9-1/2 | 6.07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10.75 | 12 | 7/8 | 14-1/4 | 10.02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14.00 | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18/1/2 | 16.00 | 16 | 1 | 21-1/4 | 15.25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 18.00 | 16 | 1-1/8 | 22-3/4 | 17.25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20.00 | 20 | 1-1/8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24.00 | 20 | 1-1/4 | 29/1/2 | 23.25 | 6 |
5ทําไมเราถึงเลือกฟลังส์คอทิตาเนียมในอุตสาหกรรม
เครื่องลวดคอทิตาเนียมมีข้อดีหลายอย่างที่ทําให้มันถูกแสวงหามากในอุตสาหกรรมที่หลากหลาย ที่การทํางานและความทนทานเป็นสิ่งสําคัญ
6การใช้งานของ ANSI B16.5 ทิตาเนียม weld Neck Flange
เครื่องลวดคอทิตาเนียมใช้ในอุตสาหกรรมต่าง ๆ รวมถึงปิโตรเคมี น้ํามันและก๊าซ การผลิตพลังงาน การขนส่งของเหลวจํานวนมาก สารเคมี ยา ผลิตผงและกระดาษ โครงการเย็บและอื่น ๆ.
7. ตรวจสอบ flange คอทาเนียม
การทดสอบทางสายตา (VT):ซึ่งเกี่ยวข้องกับการตรวจสอบพื้นผิวของผสมผสานและฟลานจ์ด้วยสายตา เพื่อตรวจพบความบกพร่องที่เห็นได้ เช่นรอยแตก, ขุมขวาง, หรือโปรไฟล์ผสานที่ไม่เหมาะสม
การทดสอบ Ultrasonic (UT):เทคนิคนี้ใช้คลื่นเสียงความถี่สูงในการตรวจพบความบกพร่องภายในวัสดุ เช่น ขอบว่าง, การรวม, หรือรอยแตก.
การตรวจฉายแสง (RT):วิธีนี้ใช้รังสีเอ็กซ์หรือรังสีแกมม่าในการผลิตภาพของโครงสร้างภายในของสอและฟลานจ์. มันมีประสิทธิภาพในการตรวจหาความบกพร่องภายในและประเมินคุณภาพสอ.
การทดสอบอนุภาคแม่เหล็ก (MT):MT ใช้ในการตรวจพบความบกพร่องบนผิวและใกล้ผิวของวัสดุไฟรอมักเนตวิธีนี้อาจไม่สามารถใช้ได้ เว้นแต่มีวัสดุแม่เหล็กใกล้เคียงหรือเคลือบที่สามารถแม่เหล็ก.
การทดสอบสารเจาะ/สารเจาะสี (PT):การ ปรับปรุง ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว
การทดสอบกระแสไฟฟ้า Eddy (ET):อีทีใช้อิเล็กทรอมักเนติกอินดักชั่น เพื่อตรวจพบความบกพร่องบนพื้นผิวและใกล้พื้นผิว ในวัสดุที่นําไฟ เช่น ไทเทเนียม
การปล่อยเสียง (AE):AE รวมถึงการติดตามการปล่อยเสียงจากวัสดุภายใต้ความเครียดเพื่อตรวจพบการเปลี่ยนแปลงที่ชี้แจงถึงความบกพร่องเช่นรอยแตกหรือรั่วไหล.
