| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | หน้าแปลนจาน Ti |
| ขั้นต่ำ: | 1-5 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T ตะวันตกสหภาพ |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |

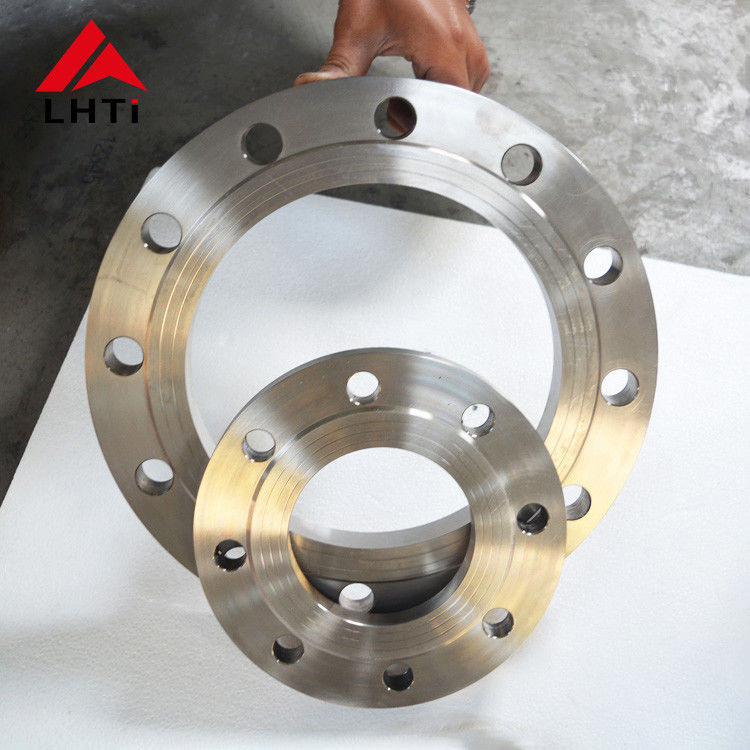

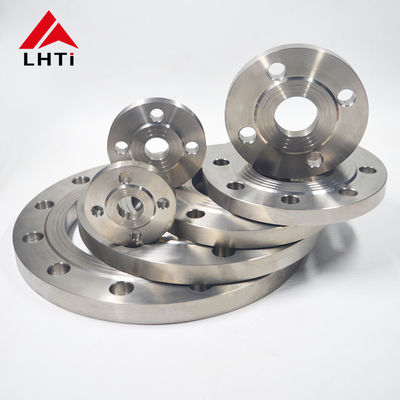

หน้าแปลนแผ่นไทเทเนียม DIN2501 Gr2 PN10 DN10-1000
LHTi ผลิตหน้าแปลนแผ่นไทเทเนียม DIN 2501 เกรด 2 และยังมีเกรด Gr1, Gr5, Gr7 และ Gr12 ด้วย หน้าแปลนแบบแผ่น (blank) มีการออกแบบที่เรียบแบนโดยไม่มีหน้าซีลที่ยกสูงขึ้นและมีตัวหน้าแปลนที่หนากว่าหน้าแปลนประเภทอื่น ซึ่งให้ความแข็งแรงและความแข็งแกร่งเพียงพอสำหรับการยึดด้วยสลักเกลียวและการซีล หน้าแปลนจะถูกจัดแนวกับท่อหรือพอร์ตอุปกรณ์และยึดด้วยสลักเกลียวผ่านรูที่เจาะไว้ล่วงหน้า โดยใช้ปะเก็นแบบเต็มหน้า (full-face gasket) เพื่อปิดคลุมพื้นผิวทั้งหมดและป้องกันการรั่วไหล เนื่องจากดีไซน์แบบแบนช่วยให้การจัดแนวทำได้ง่ายและต้นทุนการผลิตต่ำ หน้าแปลนแบบแผ่นจึงเหมาะสำหรับระบบท่อแรงดันต่ำถึงปานกลาง
| มาตรฐานผลิตภัณฑ์ | หน้าแปลนแผ่นไทเทเนียม DIN 2501 |
| วัสดุ | โลหะไทเทเนียม |
| เกรดวัสดุ | Ti Gr1, Gr2, Gr5, Gr7, Gr12 |
| ระดับแรงดัน | 150 - 1500 |
| ขนาด | 1/2 นิ้ว ถึง 24 นิ้ว |
| DN | DN10 - DN1000 |
| ประเภทหน้าแปลน | RF, FF, TG, RJ |
| กระบวนการผลิต | หล่อ, ฟอร์จ, กลึง |
| การปรับปรุงพื้นผิว | ขัดเงา, พ่นทราย, อโนไดซ์ |
| เกรด 1 | มีความเหนียวสูง นุ่มที่สุด และขึ้นรูปได้ง่ายที่สุดในกลุ่มเกรดบริสุทธิ์ทางการค้า |
| เกรด 2 | บริสุทธิ์ทางการค้า มีความแข็งแรงสูงขึ้นพร้อมความต้านทานการกัดกร่อนที่ดีเยี่ยม |
| เกรด 5 | โลหะผสม Ti-6Al-4V มีความแข็งแรงสูงสำหรับข้อต่อที่ต้องการความทนทาน |
| เกรด 7 | เกรดที่มีส่วนผสมของแพลเลเดียมสำหรับสื่อที่มีฤทธิ์กัดกร่อนสูง |
| เกรด 12 | โลหะผสมนิกเกิลและโมลิบดีนัมเกรดสำหรับงานที่ทนต่อการกัดกร่อนที่อุณหภูมิสูงขึ้น |
หน้าแปลนแผ่นไทเทเนียมทนทานต่อการกัดกร่อน มีอัตราส่วนความแข็งแรงต่อน้ำหนักสูงและมีน้ำหนักเบา อีกทั้งยังมีความทนทานต่อความล้าและความคืบได้ดี นิยมใช้ในท่อส่งน้ำมันและก๊าซ โรงงานเคมี และโรงไฟฟ้า ในทุกที่ที่ต้องการการเชื่อมต่อที่แข็งแรงและทนทาน
