| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | ทิตาเนียมแผ่นสลิปบน Flange PLRF |
| ขั้นต่ำ: | 5 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |

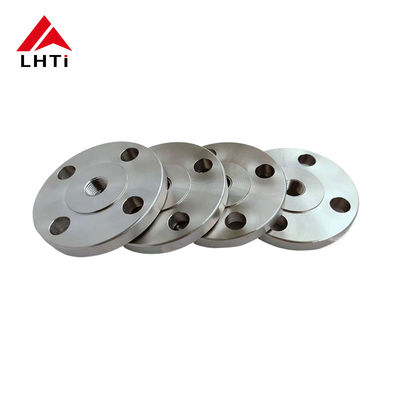

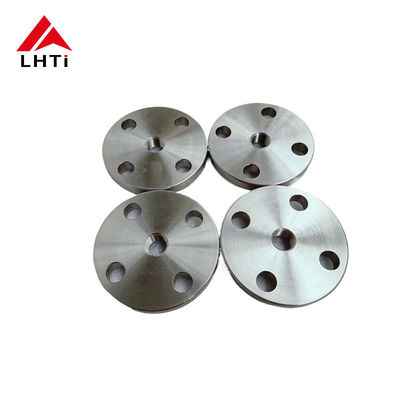

DIN 2503 ทิตาเนียมแผ่นสลิสบน Flange Gr2 Gr5 Gr7 PN40 PLRF ยกหน้า / หน้าเรียบแผ่น Flange สําหรับระบบท่อ
1.ผลิตภัณฑ์ การนําเสนอของ DIN2503 ทิตาเนียมแผ่น Flange
เครื่องลัดแผ่นเป็นชนิดของแคลนที่เรียบ, กลม, และโดยทั่วไปทําจากวัสดุ เช่น เหล็กคาร์บอน, เหล็กไร้ขัดเหล็ก, หรือไทเทเนียมหรือช่องเปิดของภาชนะความดันนี่คือคุณสมบัติและการใช้งานหลักของแผ่น flanges:
เครื่องลัดแผ่นมีรูปร่างเรียบและกลม โดยไม่มีใบหน้าที่ยกขึ้นหรือมีรอยออกนอก ซึ่งทําให้มันเรียบง่ายและเหมาะสําหรับการใช้งานที่บรรจุโดยใช้เครื่องประกอบหน้าเต็มพวกเขามีความหนาที่แตกต่างกันขึ้นอยู่กับความต้องการความดันของการใช้งานผนังแผ่นหนากว่าสามารถรับมือความดันที่สูงขึ้น ผนังแผ่นถูกผลิตมาตรฐานขนาด เช่น กว้างภายนอก (OD), กว้างภายใน (ID), กว้างวงกลมบอลท์ (BCD),และจํานวนหลุมบอลท์ขนาดเหล่านี้สอดคล้องกับมาตรฐานอุตสาหกรรม เช่น มาตรฐาน ASME B16.5 หรือ DIN
เครื่องปรับปรุงความหนาผลิตจากเหล็กเหล็กไทเทเนียม มีคุณค่าสูงในอุตสาหกรรมต่าง ๆ สําหรับคุณสมบัติพิเศษของพวกเขาอัตราความแข็งแรงสูงต่อน้ําหนักและความเบาของธรรมชาติ พวกเขาโดดเด่นในสภาพแวดล้อมที่รุนแรง ที่เกิดการกัดกร่อนทางเคมีเป็นปัญหา ทําให้พวกเขาจําเป็นในอุตสาหกรรม เช่น น้ํามัน, การแปรรูปเคมีและอื่น ๆ ที่ต้องการผลงานของวัสดุที่แข็งแรง.
ที่สําคัญในการใช้งานของมันคือความทนทานของไทเทเนียมต่อการกัดกรองแฟลนจ์ทิตาเนียมยังแสดงให้เห็นความทนทานความเหนื่อยล้าที่ดีและความทนทาน creep, สําคัญสําหรับการรักษาผลงานที่มั่นคงในระยะเวลานาน ความสะดวกในการแปรรูปและการติดตั้งเพิ่มความน่าสนใจของพวกเขาการให้บริการทางปฏิบัติ สําหรับการใช้งานอุตสาหกรรมต่างๆ.
DIN 2503เป็นมาตรฐานเยอรมันที่ระบุขนาด วัสดุ และความต้องการทางเทคนิคสําหรับแผ่นแผ่น (Slip-On Flanges) ที่มีหน้าสูงขึ้น
มาตรฐาน: DIN 2503
การออกแบบและขนาด:
ความดัน:
การใช้งาน:
2. คุณภาพของ DIN 2503 ทิตาเนียมแผ่น Flange
ทิตาเนียมเกรด 1ทิตาเนียมเกรด 1 เป็นเกรดทิตาเนียมที่อ่อนที่สุดและสามารถปรับปรุงได้มากที่สุดจากเกรดทิตาเนียมที่บริสุทธิ์ในทางการค้ามันถูกใช้ในส่วนใหญ่ในแอพลิเคชั่นที่ต้องการความทนทานต่อการกัดกร่อนที่ดีกว่า ในสภาพแวดล้อม เช่นอุตสาหกรรมแปรรูปสารเคมี.
ทิตาเนียมเกรด 2นี่คือประเภทไทเทเนียมที่ใช้กันมากที่สุด มันมีความสมดุลที่ดีระหว่างความแข็งแรงและความยืดหยุ่นรวมถึงฟลานจ์สําหรับระบบท่อ.
ทิตาเนียมเกรด 5 (Ti 6Al-4V):นี่คือประเภทสกัด และเป็นประเภทสกัดทิตานีਅਮที่ใช้กันทั่วไปที่สุด มันเพิ่มความแข็งแรงของฟลแลนซ์ขึ้นอย่างมาก เมื่อเทียบกับประเภทททิตานีਅਮบริสุทธิ์ทิตาเนียมประเภทที่ 5 ใช้ในการใช้งานความแข็งแกร่งสูง ที่ต้องการความทนทานต่อความร้อนและการกัดกร่อน.
ทิตาเนียมเกรด 7:ด้วยความสามารถในการปั่นและการผลิตที่ดีเยี่ยม ประเภทนี้รวมถึงพัลลาเดียมเพื่อความทนทานต่อการกัดกร่อนที่เพิ่มขึ้น โดยเฉพาะอย่างยิ่งต่อต้านกรดลดและการโจมตีในพื้นที่ในฮาโลไดร้อน
ทิตาเนียมเกรด 12หมึกนี้มีความทนความร้อนและความแข็งแรงที่เพิ่มเติมเมื่อเทียบกับหมึกที่บริการในทางพาณิชย์อื่นๆ
เกรด 23 ไททานี (Ti 6Al-4V ELI):เกรดนี้คล้ายกับเกรด 5 แต่มี interstitials ต่ํามาก (ELI) ทําให้มันเป็นที่ชอบสําหรับความแข็งแกร่งการแตกที่สูงขึ้นและความยืดหยุ่นที่ดีขึ้นมันมักจะใช้ในอุปกรณ์การแพทย์ และยังเหมาะสําหรับ flanges ในสถานการณ์ที่สําคัญ, การใช้งานระดับสูง
3.รายละเอียดสําหรับ DIN2502 PN16 ทิตาเนียมแผ่น Flange
| ขนาดท่อชื่อ | กว้างของ | แฟลนจ์ ได | บัตรประจําตัว | ธนกรุดของ Flanges | ดิอาของบอลท์ซิลเซ | จํานวน | ไดออฟ บอลท์โฮล | น้ําหนัก |
|---|---|---|---|---|---|---|---|---|
| DN | ท่อ | D | D5 | B | K | หลุม | D2 | กิโลกรัม |
| 10 | 17.20 | 90 | 17.70 | 14 | 60 | 4 | 14 | 0.60 |
| 15 | 21.30 | 95 | 22.00 | 14 | 65 | 4 | 14 | 0.67 |
| 20 | 26.90 | 105 | 27.60 | 16 | 75 | 4 | 14 | 0.94 |
| 25 | 33.70 | 115 | 34.40 | 16 | 85 | 4 | 14 | 1.11 |
| 32 | 42.40 | 140 | 43.10 | 16 | 100 | 4 | 18 | 1.62 |
| 40 | 48.30 | 150 | 49.00 | 16 | 110 | 4 | 18 | 1.85 |
| 50 | 60.30 | 165 | 61.10 | 18 | 125 | 4 | 18 | 2.46 |
| 65 | 76.10 | 185 | 77.10 | 18 | 145 | 4 | 18 | 2.99 |
| 80 | 88.90 | 200 | 90.30 | 20 | 160 | 8 | 18 | 3.61 |
| 100 | 114.30 | 220 | 115.90 | 20 | 180 | 8 | 18 | 3.99 |
| 125 | 139.70 | 250 | 141.60 | 22 | 210 | 8 | 18 | 5.41 |
| 150 | 168.30 | 285 | 170.50 | 22 | 240 | 8 | 22 | 6.55 |
| 175 | 193.70 | 315 | 196.10 | 24 | 270 | 8 | 22 | 8.42 |
| 200 | 219.10 | 340 | 221.80 | 24 | 295 | 12 | 22 | 8.97 |
| 250 | 273.00 | 405 | 276.20 | 26 | 355 | 12 | 26 | 12.76 |
| 300 | 323.90 | 460 | 327.60 | 28 | 410 | 12 | 26 | 16.60 |
| 350 | 355.60 | 520 | 359.70 | 30 | 470 | 16 | 26 | 24.08 |
| 400 | 406.40 | 580 | 411.00 | 32 | 525 | 16 | 30 | 30.20 |
| 450 | 457.00 | 640 | 462.30 | 38 | 585 | 20 | 30 | 41.67 |
| 500 | 508.00 | 715 | 513.60 | 38 | 650 | 20 | 33 | 52.87 |
| 600 | 610.00 | 840 | 616.50 | 42 | 770 | 20 | 36 | 77.58 |
| 700 | 711.00 | 910 | 716.00 | 44 | 840 | 24 | 36 | 77.13 |
| 800 | 813.00 | 1025 | 818.00 | 50 | 950 | 24 | 39 | 106.35 |
| 900 | 914.00 | 1125 | 920.00 | 54 | 1050 | 28 | 39 | 125.39 |
| 1000 | 1016.00 | 1255 | 1022.00 | 60 | 1170 | 28 | 42 | 177.99 |
4ทําไมเราเลือกแผ่นไทเทเนียมในแอพลิเคชั่น
เครื่องลัดแผ่นไทเทเนียมถูกเลือกในอุตสาหกรรมต่างๆ โดยหลักๆเนื่องจากคุณสมบัติและข้อดีที่พิเศษของพวกเขา ทําให้มันเหมาะสําหรับการใช้งานเฉพาะเจาะจง ที่วัสดุอื่น ๆ อาจไม่ทํางานได้อย่างมีประสิทธิภาพ
ทิตาเนียมมีอัตราความแข็งแรงสูงต่อน้ําหนัก ทําให้มันแข็งแรงกว่าโลหะอื่น ๆ เช่น เหล็กไร้ขัดหรือเหล็กผสมอลูมิเนียมในขณะที่เบากว่ามากคุณสมบัตินี้มีความสําคัญในด้านการบินและอวกาศการประหยัดน้ําหนักที่สําคัญ
ทิตาเนียมมีความเข้ากันได้ทางชีวภาพและไม่เป็นพิษ ทําให้มันเหมาะสมสําหรับเครื่องปลูกทางการแพทย์ เช่น เครื่องปลูกกระดูกและเครื่องมือการผ่าตัดมันเข้ากับร่างกายของมนุษย์ได้ดี และลดความเสี่ยงของการเกิดผลข้างเคียงให้น้อยที่สุด.
ครับทิตาเนียมยังคงมีคุณสมบัติทางกลในอุณหภูมิที่สูงขึ้น ทําให้มันเหมาะสําหรับการใช้งานที่ต้องการความมั่นคงทางความร้อนรวมถึงส่วนประกอบเครื่องบินและกระบวนการอุตสาหกรรมที่เกี่ยวข้องกับความร้อนสูง.
ครับทิตาเนียมมีสัดส่วนการขยายความร้อนที่ต่ําคล้ายกับเหล็กไร้ขัดเหล็ก คุณสมบัตินี้ช่วยรักษาความมั่นคงของมิติในสภาพอุณหภูมิที่แตกต่างกันการประกันความน่าเชื่อถือในแอพลิเคชั่นสําคัญ.
ครับทิตาเนียมมีชื่อเสียงสําหรับความทนทานและอายุการใช้งานยาวนาน แม้ในสภาพการทํางานที่ยากลําบากแม้ค่าเริ่มต้นที่สูงกว่า เมื่อเทียบกับวัสดุอื่น ๆ.
ฟลานจานไทเทเนียมถูกเลือกในอุตสาหกรรมที่รวมคุณสมบัติที่โดดเด่นของพวกเขาเป็นสิ่งจําเป็น เช่น การบินอวกาศ, การแปรรูปเคมี, โรงงานปรับเกลือ และปลูกน้ํามันในทะเล
5ประเภทหน้าต่าง ๆ ของแผ่นไทเทเนียม:
การออกแบบ:
ข้อดี:
การใช้งาน:
การออกแบบ:
ข้อดี:
การใช้งาน:
ความต้องการความดันและการปิด: ฟลานจ์หน้าที่ยกขึ้นเป็นที่ชอบสําหรับการใช้งานความดันที่สูงกว่าซึ่งการปิดที่น่าเชื่อถือเป็นสิ่งสําคัญFlat Face Flanges เหมาะสําหรับการใช้งานความดันต่ํากว่าหรือเมื่อข้อจํากัดพื้นที่เป็นปัญหา.
การเลือกซัคเกต: การเลือกซัคเกต (เช่นชนิดวงแหวนหรือหน้าเต็ม) ขึ้นอยู่กับชนิดการเผชิญหน้า flange (RF หรือ FF) และความต้องการการใช้งานสําหรับความสมบูรณ์แบบการปิด
6. มาตรฐานของไทเทเนียมแผ่น Flange
AFNOR NF E29-200-1: มาตรฐานฝรั่งเศสสําหรับฟลแลนจ์ รวมถึงฟลแลนจ์ไทเทเนียม
สินค้าประกอบการ5: มาตรฐานของสมาคมวิศวกรเครื่องกลอเมริกัน (ASME) สําหรับแผ่นขัดท่อและส่วนผสมของแผ่นขัดท่อ
AWWA C207: มาตรฐานของสมาคมงานน้ําของอเมริกัน (AWWA) สําหรับแผ่นท่อเหล็กสําหรับการใช้งานในงานน้ํา, รวมถึงแผ่นทองเหลืองที่ใช้ในการรักษาน้ํา
BS1560, BS4504, BS10: มาตรฐานอังกฤษสําหรับแผ่นท่อและบอลท์ รวมถึงวัสดุไทเทเนียม
ISO7005-1: มาตรฐานขององค์กรมาตรฐานนานาชาติ (ISO) สําหรับฟลแลนจ์โลหะ รวมถึงฟลแลนจ์ไทเทเนียม
MSS SP 44: สมาคมมาตรฐานผู้ผลิต (MSS) ของมาตรฐานอุตสาหกรรมวาล์วและอุปกรณ์เสริมสําหรับฟลานจ์ท่อเหล็ก รวมถึงฟลานจ์ไทเทเนียม
AS2129: มาตรฐานออสเตรเลียสําหรับฟลานจ์ รวมถึงฟลานจ์ไทเทเนียม
CSA Z24512: มาตรฐานแคนาดาสําหรับแผ่นปัดท่อเหล็ก รวมถึงวัสดุไทเทเนียม
DIN2573, DIN2576, DIN2501, DIN2502: มาตรฐานเยอรมัน (DIN) สําหรับฟลแลนจ์ ครอบคลุมชนิดและขนาดต่าง ๆ ของฟลแลนจ์ไทเทเนียม
EN1092-1, EN1759-1: มาตรฐานยุโรป (EN) สําหรับฟลแลนจ์ รวมถึงฟลแลนจ์ไทเทเนียม
JIS B2220: มาตรฐานอุตสาหกรรมญี่ปุ่น (JIS) สําหรับแผ่นขัดท่อเหล็ก รวมถึงแผ่นขัดท่อไททานิਅਮ
UNI 2276, UNI 2277, UNI 2278, UNI 6089, UNI 6090: มาตรฐานอิตาลี (UNI) สําหรับแผ่นท่อ, รวมถึงวัสดุไทเทเนียม
7การใช้งานของ DIN2503 ทิตาเนียมแผ่น Flange
