| ชื่อแบรนด์: | LHTI |
| เลขรุ่น: | แอลเอช-01 |
| ขั้นต่ำ: | หากมีในสต็อก ตัวอย่างสามารถใช้ได้ หากไม่มีในสต็อก ขนาดละ 100 กก |
| ราคา: | USD $19.5-$28.5 / kg |
| เงื่อนไขการจ่ายเงิน: | เวสเทิร์นยูเนี่ยน, T/T, L/C, D/A, D/P |
| ความสามารถในการจําหน่าย: | 100 ตันต่อเดือน |
12.7 มม. ท่อไทเทเนียมไร้ตะเข็บ: การทดสอบไฮดรอลิกพิสูจน์อะไร
การทดสอบไฮดรอลิกเป็นสิ่งที่ถูกอ้างถึงมากที่สุดและเข้าใจน้อยที่สุดในใบรับรองท่อ มันพิสูจน์ว่าท่อที่กำหนดสามารถทนแรงดันที่กำหนดได้ในช่วงเวลาที่กำหนดโดยไม่รั่วซึม และไม่มีอะไรมากกว่านั้น การทำความเข้าใจว่าแรงดันทดสอบถูกเลือกมาอย่างไร และมันส่งผลต่อผนังอย่างไร จะเปลี่ยนการอ้างสิทธิ์ที่คลุมเครือให้เป็นเกณฑ์การยอมรับที่ใช้งานได้ โดยเฉพาะอย่างยิ่งสำหรับท่อขนาด 12.7 มม. ซึ่งผนังมีความหนาตั้งแต่ 0.5 ถึง 1.5 มม.
ที่มาของ 15 และ 24.5 MPa
แรงดันทดสอบมักจะมาจากแรงดันออกแบบโดยมีตัวคูณ โดยทั่วไปคือ 1.5 เท่า และจากนั้นจะตรวจสอบเพื่อให้แน่ใจว่าความเค้นที่เกิดขึ้นในผนังยังคงต่ำกว่าจุดคราก การตรวจสอบครั้งที่สองนี้คือสิ่งที่ตัดสินว่าแรงดันทดสอบที่กำหนดสามารถใช้ได้กับผนังที่กำหนดหรือไม่ ที่เส้นผ่านศูนย์กลางภายนอก 12.7 มม. ความเค้นวงแหวนสามารถประมาณได้ง่าย: แรงดันคูณด้วยเส้นผ่านศูนย์กลางหารด้วยสองเท่าของผนัง ผนัง 1 มม. ที่ทดสอบที่ 24.5 MPa จะเห็นความเค้นประมาณ 156 MPa ซึ่งเท่ากับ 57 เปอร์เซ็นต์ของจุดคราก 275 MPa ของ Gr2 ที่อบอ่อนแล้ว และเป็นการทดสอบที่น่าพอใจ แรงดันเดียวกันกับผนัง 0.5 มม. จะให้ความเค้นประมาณ 311 MPa ซึ่งสูงกว่าจุดคราก ดังนั้นท่อจะถูกขยายออกอย่างถาวรจากการทดสอบเอง
| ผนังที่ 12.7 มม. OD | ความเค้นวงแหวนที่ 15 MPa | สัดส่วนของจุดคราก Gr2 | ความเค้นวงแหวนที่ 24.5 MPa | สัดส่วนของจุดคราก Gr2 |
|---|---|---|---|---|
| 0.5 มม. | 191 MPa | 69 เปอร์เซ็นต์ | 311 MPa | 113 เปอร์เซ็นต์, จุดคราก |
| 0.8 มม. | 119 MPa | 43 เปอร์เซ็นต์ | 195 MPa | 71 เปอร์เซ็นต์, ยอมรับได้ |
| 1.0 มม. | 95 MPa | 35 เปอร์เซ็นต์ | 156 MPa | 57 เปอร์เซ็นต์, น่าพอใจ |
| 1.5 มม. | 64 MPa | 23 เปอร์เซ็นต์ | 104 MPa | 38 เปอร์เซ็นต์, ความเค้นต่ำ |
นั่นคือเหตุผลว่าทำไมแรงดันทดสอบจึงไม่ควรอ้างอิงโดยไม่มีผนังที่ใช้กับมัน ซัพพลายเออร์ที่เสนอ 24.5 MPa สำหรับท่อ 0.5 มม. กำลังทดสอบขนาดอื่น หรือยอมรับการเสียรูปถาวร หรืออ้างอิงค่าการระเบิดเป็นค่าทดสอบ การถามว่าแรงดันใช้กับผนังใดเป็นคำถามที่มีประโยชน์ที่สุดที่ผู้ซื้อสามารถถามซัพพลายเออร์ท่อได้
การทดสอบจริงกำหนดอะไร
การทดสอบไฮดรอลิกเป็นการทดสอบการรั่ว มันค้นหาข้อบกพร่องที่ทะลุผนัง รอยเชื่อมที่ไม่ดี รอยพับ และรอยแตกที่เปิดออกภายใต้แรงดัน และทำเช่นนั้นตลอดความยาวทั้งหมดของท่อ แทนที่จะเป็นจุดที่สุ่มเลือก มันไม่สามารถค้นหารอยแตกที่แน่นซึ่งยังคงปิดอยู่ มันไม่ได้วัดความหนาของผนัง และไม่ได้บอกอะไรเกี่ยวกับองค์ประกอบทางเคมีหรือการอบอ่อน สิ่งเหล่านี้เป็นของการทดสอบอื่นๆ และใบรับรองที่แสดงเฉพาะการทดสอบไฮดรอลิกเป็นบันทึกคุณภาพที่บาง
ขั้นตอนการทดสอบมีความสำคัญพอๆ กับแรงดัน ท่อควรเติมให้เต็ม ระบายอากาศ ยกแรงดันขึ้นช้าๆ และคงไว้เป็นเวลานานพอที่จะสังเกตความยาวทั้งหมด และเช็ดด้านนอกให้แห้งเพื่อให้มองเห็นการรั่วซึม การทดสอบที่ใช้แรงดันและปล่อยในไม่กี่วินาทีพิสูจน์ได้น้อยมาก โดยเฉพาะอย่างยิ่งในความยาวที่ยาวซึ่งน้ำต้องเดินทาง
| ตรวจสอบ | สิ่งที่ยืนยัน | สิ่งที่ยืนยันไม่ได้ | อยู่ในแผนอย่างไร |
|---|---|---|---|
| การทดสอบไฮดรอลิก | ท่อทนแรงดันได้โดยไม่รั่วซึมหรือโป่งพอง | การไม่มีรอยแตกที่แน่นซึ่งไม่เปิดออกภายใต้การทดสอบ | ท่อทุกเส้นหรือตัวอย่าง, ต่อคำสั่งซื้อ |
| การทดสอบอัลตราโซนิก | ความหนาของผนังและข้อบกพร่องภายในแบบแผ่น | ข้อบกพร่องที่พื้นผิวด้านนอก | ก่อนการทดสอบไฮโดรสำหรับงานที่สำคัญ |
| การทดสอบกระแสไหลวน | ข้อบกพร่องที่พื้นผิวตามยาวและตามขวาง | ข้อบกพร่องภายในที่ลึกในผนังหนา | มาตรฐานสำหรับท่อไร้ตะเข็บขนาดเล็ก |
| การทดสอบการแบน | ความเหนียวของส่วนและรอยเชื่อม | ความแน่นของแรงดัน | การคัดเลือกชุดงาน |
| การถ่ายภาพรังสี | คุณภาพรอยเชื่อมที่มีรอยเชื่อมอยู่ | รอยแตกละเอียดในผนังที่ขึ้นรูป | เมื่อใบสั่งซื้อร้องขอ |
ความยาว, ม้วน และช่องมิติ
หน้านี้มีข้อความระบุความยาวสองแบบ ช่องมิติให้ค่าสูงสุด 1200 มม. ในขณะที่ตารางผลิตภัณฑ์ให้ค่าสูงสุด 16000 มม. สำหรับความยาวตรง และท่อขนาด 12.7 มม. ก็มักจะจัดส่งเป็นม้วนด้วย สิ่งเหล่านี้ไม่ขัดแย้งกันเมื่อรูปแบบผลิตภัณฑ์ชัดเจน: ชิ้นส่วนตัดสั้นเป็นค่าเริ่มต้นสำหรับการสั่งซื้อขนาดเล็ก ความยาวตรงสูงสุด 16 เมตร มีให้สำหรับท่อส่งและงานแลกเปลี่ยนความร้อน และท่อแบบม้วนใช้เมื่อการติดตั้งต้องการการวิ่งอย่างต่อเนื่องโดยมีข้อต่อไม่กี่จุด
การเลือกส่งผลต่อการทดสอบ ม้วนจะถูกทดสอบเป็นม้วนและบันทึกครอบคลุมความยาวทั้งหมด; ความยาวตรงจะถูกทดสอบเป็นรายชิ้นหรือเป็นชุดโดยแรงดันจะถูกคงไว้บนท่อร่วม ไม่ว่ากรณีใดๆ ใบรับรองควรระบุแรงดันทดสอบ เวลาที่คงไว้ และไม่ว่าท่อทุกเส้นหรือตัวอย่างจะถูกทดสอบหรือไม่ เพราะการทดสอบเป็นชุดบนตัวอย่างเป็นการรับประกันระดับที่แตกต่างจากการทดสอบแต่ละชิ้น
มาตรฐาน, เกรด และโครงสร้าง
ASTM B338 ครอบคลุมท่อไร้ตะเข็บและเป็นข้อมูลอ้างอิงที่ใช้ในหน้านี้; ASTM B861 ครอบคลุมท่อส่ง และทั้งสองมักจะถูกอ้างอิงร่วมกันสำหรับการสั่งซื้อแบบผสม รายการเกรดแสดง Gr1, Gr2 และ Gr5 ในขณะที่ตารางผลิตภัณฑ์แสดง Gr1 และ Gr2 ดังนั้นการอ่านในทางปฏิบัติคือ Gr1 และ Gr2 เป็นการจัดหามาตรฐานและ Gr5 มีให้ตามคำขอ สิ่งนี้มีความสำคัญต่อการทดสอบ เนื่องจาก Gr5 มีความแข็งแรงครากสูงกว่ามากและสามารถรับการทดสอบ 24.5 MPa ได้แม้ในผนังบาง
ท่อถูกรีดและอบอ่อน ซึ่งเป็นสภาวะที่ให้มิติที่สม่ำเสมอและการดัดงอที่คาดเดาได้ การอบอ่อนยังช่วยขจัดความเค้นตกค้างจากการลดขนาดแบบเย็น และท่อที่คลายความเค้นมีแนวโน้มที่จะบิดเบี้ยวน้อยลงเมื่อถูกตัด ขยาย หรือเชื่อม ขนาด 12.7 มม. คือขนาดครึ่งนิ้ว ซึ่งเป็นเหตุผลว่าทำไมจึงเข้ากันได้กับข้อต่อเครื่องมือมาตรฐาน รูปแบบแผ่นท่อ และชุดแลกเปลี่ยนความร้อนขนาดเล็กโดยไม่ต้องใช้อะแดปเตอร์
การออกแบบเพื่ออายุการใช้งานยาวนาน
อายุการใช้งานยาวนานในท่อไทเทเนียมมาจากสามสิ่ง: การรักษาผนังให้อยู่เหนือค่าเผื่อการกัดกร่อนและการสึกกร่อน การรักษาพื้นผิวให้สะอาด และการหลีกเลี่ยงการสั่นสะเทือน สิ่งแรกคือการเลือกการออกแบบ สิ่งที่สองคือพฤติกรรมการบำรุงรักษา และสิ่งที่สามคือรายละเอียดการรองรับ ไทเทเนียมทนต่อน้ำหล่อเย็นส่วนใหญ่ได้ดี แต่ผนังบางที่สูญเสียโลหะจากการปั่นป่วนที่ทางเข้าจะล้มเหลวตั้งแต่เนิ่นๆ โดยไม่คำนึงถึงโลหะผสม
การสั่นสะเทือนสมควรได้รับความสนใจมากกว่าที่มักจะได้รับสำหรับท่อขนาดเล็ก ไทเทเนียมมีค่าโมดูลัสยืดหยุ่นประมาณครึ่งหนึ่งของเหล็ก ดังนั้นช่วงเดียวกันและระยะห่างการรองรับเดียวกันจะให้ความถี่ธรรมชาติที่ต่ำกว่าและแอมพลิจูดที่ใหญ่กว่า การวางตัวรองรับให้ใกล้กันมากขึ้น และการหลีกเลี่ยงช่วงที่ยาวโดยไม่มีการรองรับระหว่างท่อร่วมและชุด จะเป็นวิธีที่ประหยัดในการป้องกันการเสียดสีที่แผ่นท่อและการล้าที่ตัวรองรับแรก
รายการตรวจสอบการสั่งซื้อ
ระบุมาตรฐานและเกรด เส้นผ่านศูนย์กลางภายนอกและผนัง ความยาวและรูปแบบผลิตภัณฑ์ สภาวะการอบอ่อน แรงดันทดสอบพร้อมผนังที่ใช้ เวลาที่คงไว้ การทดสอบแบบไม่ทำลายที่ต้องการ และระดับใบรับรอง สำหรับขนาดนี้ ใบรับรอง 3.1 ตาม EN 10204 พร้อมบันทึกการทดสอบไฮดรอลิก องค์ประกอบทางเคมี และคุณสมบัติทางกลเป็นสิ่งที่คาดหวังได้ตามปกติ
บันทึกภาคปฏิบัติสองรายการช่วยให้วงจรสมบูรณ์ ใช้การทดสอบน้ำที่สะอาด และระบายน้ำและทำให้ท่อแห้งหลังจากนั้น เนื่องจากน้ำที่ตกค้างในความยาวแบบม้วนจะทิ้งคราบที่ต้องขจัดออกก่อนการติดตั้ง และบันทึกแรงดันทดสอบและเวลาที่คงไว้ในรายการบรรจุภัณฑ์เช่นเดียวกับใบรับรอง เพื่อให้ข้อมูลเดินทางไปกับชุดงานไปยังไซต์งาน แทนที่จะอยู่ในไฟล์สำนักงาน

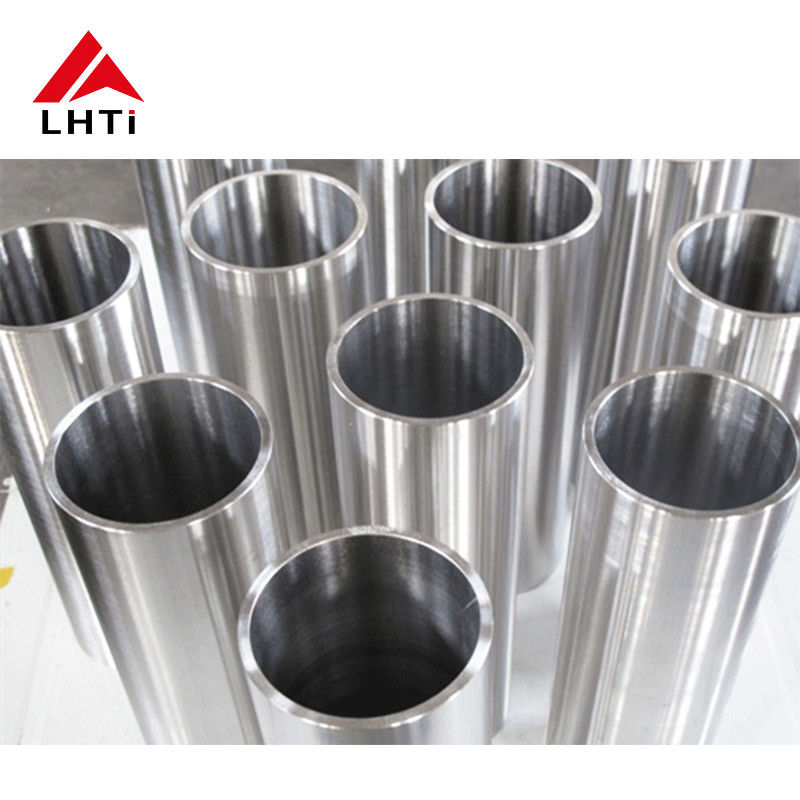

รูปภาพสินค้า
