เครื่องปรับปรุงแบบไทเทเนียมแบบทําตามรูป

หน้าแปลนไทเทเนียมแบบกำหนดเองตามแบบ

หน้าแปลนแบบกำหนดเองมักจะเริ่มต้นด้วยปัญหาที่แคตตาล็อกใดๆ ก็ไม่สามารถแก้ไขได้: เครื่องจักรนำเข้าที่มีหัวฉีดไม่ตรงกับตารางเมตริกหรืออิมพีเรียล, ถังเก่าที่มีวงแหวนสลักผิดปกติ, การเชื่อมต่อท่อสี่เหลี่ยม, หรือท่อร่วมที่ต้องพอดีกับพื้นที่ที่หน้าแปลนมาตรฐานไม่สามารถผ่านได้ คำตอบคือหน้าแปลนแบนที่ผลิตตามแบบ ในไทเทเนียม โดยมีรูเจาะ รูปแบบรู และความหนาที่กำหนดโดยโครงการ แทนที่จะเป็นตารางมาตรฐาน งานวิศวกรรมคือการพิสูจน์ว่ารูปทรงที่กำหนดเองนั้นปลอดภัยเท่ากับรูปทรงมาตรฐานที่มันเข้ามาแทนที่

สิ่งที่แบบต้องแก้ไข

แบบที่ปล่อยให้รูปแบบรูเป็น "ตามที่เหมาะสม" ไม่ใช่แบบ แต่เป็นการขอเดา ข้อผิดพลาดหน้าแปลนแบบกำหนดเองที่แพงที่สุดมักเป็นข้อผิดพลาดส่วนต่อประสาน เพราะหน้าแปลนจะถูกตกแต่งขั้นสุดท้ายก่อนที่ใครจะค้นพบว่ารูสลักอยู่บนวงแหวนที่ผิด

แบบกำหนดเองเทียบกับมาตรฐาน

แบบกำหนดเองไม่ใช่หนทางหลีกเลี่ยงระดับแรงดัน หากสายถูกออกแบบให้เป็น Class 300 หน้าแปลนแบบกำหนดเองยังคงต้องรับ Class 300 ที่อุณหภูมิออกแบบ และความหนาต้องคำนวณแทนที่จะคัดลอกมาจากหน้าแปลนมาตรฐานที่เล็กกว่า ในกรณีที่ชิ้นส่วนแบบกำหนดเองเป็นหน้าแปลนทรงกลมธรรมดาที่มีรูปแบบสลักมาตรฐาน เส้นทางที่ถูกที่สุดคือการเริ่มต้นจากชิ้นส่วนขึ้นรูปมาตรฐานและปรับเปลี่ยนรูเจาะ ซึ่งจะรักษาความหนาที่กำหนดและเปลี่ยนแปลงเฉพาะการผลิตเท่านั้น

ความหนาถูกคำนวณ ไม่ใช่คัดลอก

หน้าแปลนแบนที่ไม่มีส่วนเชื่อมต่อจะทำหน้าที่เหมือนแผ่นที่รองรับที่วงแหวนสลักและรับแรงดัน ดังนั้นความหนาจะมาจากแรงดันออกแบบ ปฏิกิริยาของปะเก็น และความเค้นที่ยอมรับได้ที่อุณหภูมิ ไทเทเนียมทำให้แผ่นบางกว่าสแตนเลส เพราะ Gr2 มีแรงดึง 345 MPa และ Gr5 มี 895 MPa และเพราะไม่มีค่าเผื่อการกัดกร่อนให้เพิ่ม: โลหะที่มีอยู่ ณ เวลาติดตั้ง คือโลหะที่มีอยู่ ณ สิ้นอายุการใช้งาน นั่นคือการประหยัดที่แท้จริงสำหรับชิ้นส่วนแบบกำหนดเองที่มีความหนา และนั่นคือเหตุผลที่ต้องจัดทำเอกสารการคำนวณ เนื่องจากหลักฐานความเพียงพอคือการคำนวณทางคณิตศาสตร์ แทนที่จะเป็นการค้นหาในตาราง

ความเรียบเป็นส่วนที่สองของคำถามเรื่องความหนา แผ่นที่ผลิตจากด้านเดียวจะโค้งงอเมื่อชั้นที่รับแรงถูกนำออกไป และหน้าแปลนที่ไม่เรียบจะรั่วไม่ว่าจะหนาแค่ไหน ชิ้นงานเปล่าจะถูกผลิตทั้งสองด้าน ตรวจสอบบนแผ่นพื้นผิวหรือ CMM และในกรณีที่รูปทรงบางเมื่อเทียบกับความกว้าง ลำดับของการตัดหยาบและการตัดละเอียดจะถูกจัดเรียงเพื่อปรับสมดุลความเค้นตกค้าง

เส้นทางการผลิต

สามเส้นทางครอบคลุมงานแบบกำหนดเองส่วนใหญ่ แผ่นจะถูกตัดด้วย waterjet หรือเลเซอร์ จากนั้นจึงผลิต; เหมาะสำหรับชิ้นส่วนแบน รูปทรงไม่กลม และแรงดันปานกลาง และให้ความอิสระในการออกแบบที่กว้างที่สุด วงแหวนที่รีดหรือขึ้นรูปใช้สำหรับหน้าแปลนทรงกลมที่มีส่วนเชื่อมต่อ เพราะเกรนจะตามแนวเส้นรอบวงและส่วนเชื่อมต่อสามารถหนากว่าแผ่นได้ การขึ้นรูปใกล้สุทธิใช้เมื่อรูปทรงและปริมาณสมเหตุสมผลต่อการใช้แม่พิมพ์ และให้พฤติกรรมการล้าที่ดีที่สุด เพราะการไหลของเกรนจะตามโปรไฟล์แทนที่จะถูกตัดผ่าน

ไทเทเนียมเพิ่มกฎสองข้อในรายการนั้น การตัดและการผลิตจะทำด้วยเครื่องมือและสารหล่อเย็นเฉพาะ เพราะการปนเปื้อนเหล็กจากเครื่องจักรที่ใช้ร่วมกันจะปรากฏในภายหลังเป็นคราบสนิมหรือจุดกัดกร่อน และการเชื่อมใดๆ รวมถึงส่วนเชื่อมต่อที่เชื่อมติดกับแผ่น จะทำภายใต้ก๊าซอาร์กอน โดยมีการไล่ก๊าซที่รอยต่อ จากนั้นจึงทำการดอง เพราะการเชื่อมที่มีสีบนไทเทเนียมคือพื้นผิวที่อุดมด้วยออกซิเจนซึ่งจะแตกภายใต้แรง

การเลือกวัสดุสำหรับการใช้งานที่รุนแรง

Gr2 เป็นค่าเริ่มต้นสำหรับงานเคมี งานทะเล และงานแช่แข็ง Gr5 ถูกเลือกเมื่อหน้าแปลนต้องบางลงหรืออุณหภูมิสูงขึ้น และสามารถผลิตได้ดี แต่เชื่อมด้วยความระมัดระวังมากขึ้น Gr7 เพิ่มแพลเลเดียมสำหรับการลดกรดและคลอไรด์ร้อน และ Gr12 ครอบคลุมกรดที่ลดลงในราคาที่ถูกกว่า ความแข็งประมาณ HB 180 ถึง 215 เป็นลักษณะทั่วไปของ Gr2 ที่อบอ่อน และเป็นเครื่องมือตรวจสอบที่มีประโยชน์ว่าชิ้นส่วนไม่ปนเปื้อนหรือแข็งตัวจากการทำงาน แต่ความแข็งไม่ใช่ข้อกำหนดด้านการกัดกร่อนและไม่ควรใช้เป็นข้อกำหนดดังกล่าว

การตรวจสอบและบทความแรก

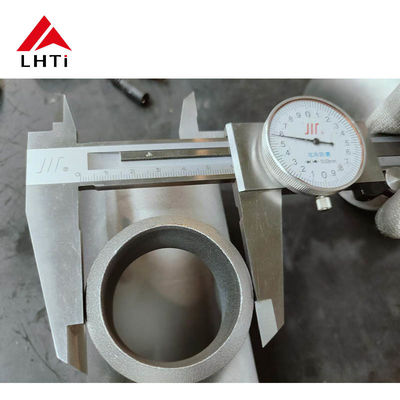

ชิ้นส่วนแบบกำหนดเองจะได้รับการยอมรับตามมิติ ไม่ใช่ตามรูปลักษณ์ บทความแรกจะถูกวัดด้วย CMM เทียบกับแบบ โดยมีการบันทึกวงแหวนสลัก ตำแหน่งรู ความเรียบของพื้นผิว และความหยาบของพื้นผิว และรายงานจะได้รับการลงนามก่อนที่ส่วนที่เหลือของคำสั่งซื้อจะถูกปล่อยออกมา ชิ้นส่วนที่ตามมาจะถูกสุ่มวัดตามมิติที่สำคัญ และตรวจสอบร้อยเปอร์เซ็นต์ที่ส่วนต่อประสาน UT ใช้กับส่วนที่มีน้ำหนักมาก PT ใช้กับพื้นผิวซีล และ PMI ยืนยันเกรดสำหรับทุกความร้อน ใบรับรอง 3.1 ตาม EN 10204 รายงานวัสดุและมิติ และหมายเลขแท็กที่ทำเครื่องหมายไว้ จะทำให้แพ็คเกจสมบูรณ์

การปกป้องส่วนต่อประสาน ณ สถานที่ติดตั้ง

แม้แต่หน้าแปลนแบบกำหนดเองที่สมบูรณ์แบบก็ล้มเหลวหากติดตั้งกับพื้นผิวที่ประกบผิด ก่อนการจัดส่ง แบบควรระบุว่าหน้าของชิ้นส่วนที่ประกบที่ออกแบบมาให้ตรงกันคืออะไร และหน้าแปลนควรลองประกอบกับเกจหรือชิ้นส่วนที่ประกบ หากปริมาณสมเหตุสมผล ณ สถานที่ติดตั้ง ปะเก็นจะถูกจับคู่กับประเภทพื้นผิว สลักจะถูกขันให้แน่นตามรูปแบบดาวเป็นระยะๆ และข้อต่อจะถูกตรวจสอบที่แรงดันใช้งาน ไทเทเนียมจะเสียดสีกับไทเทเนียม ดังนั้นเกลียวจะเคลือบสารป้องกันการติดขัด และสลักเหล็กจะได้รับการป้องกันหรือเปลี่ยนเป็นเกรดที่ทนต่อการกัดกร่อน

การสั่งซื้อหน้าแปลนไทเทเนียมแบบกำหนดเอง

ส่งแบบที่มีมิติ เกรด แรงดันและอุณหภูมิออกแบบ ประเภทพื้นผิว การตกแต่งพื้นผิว การทำเครื่องหมาย และรายการเอกสาร ระบุปริมาณ วันที่จัดส่ง และว่าต้องการบทความแรกหรือไม่ หากแบบยังไม่เสร็จสมบูรณ์ ให้ส่งมิติของชิ้นส่วนที่ประกบและข้อจำกัดที่ขับเคลื่อนการออกแบบ เพราะหน้าแปลนที่ออกแบบตามส่วนต่อประสานจริงจะมีราคาถูกกว่าการผลิตสองรอบและการขนส่งทางอากาศหนึ่งครั้ง

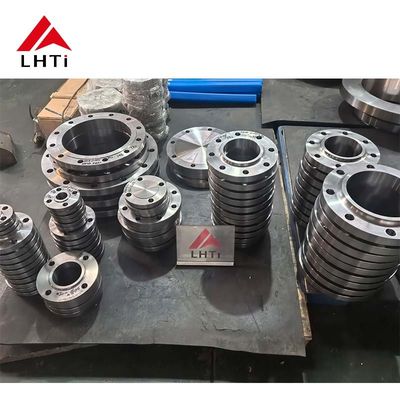

รูปภาพสินค้า
