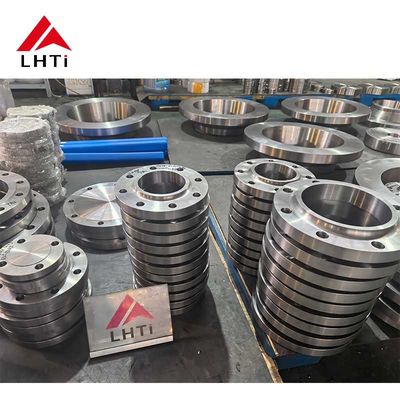

ประเภทหน้าแปลนไทเทเนียม ASME B16.5: ทำความเข้าใจเกี่ยวกับสลิปออน คอเชื่อม และหน้าแปลนบอด

การแนะนำ

หน้าแปลนเป็นส่วนประกอบที่สำคัญในระบบท่อ โดยเป็นช่องทางในการเชื่อมต่อระหว่างส่วนต่างๆ ของท่อ วาล์ว และอุปกรณ์ ในบรรดาวัสดุที่มีอยู่ ไทเทเนียมมีความโดดเด่นเนื่องจากมีอัตราส่วนความแข็งแรงต่อน้ำหนักที่ยอดเยี่ยม ทนต่อการกัดกร่อน และความทนทาน โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่มีความต้องการสูง เช่น การแปรรูปทางทะเลและการแปรรูปทางเคมี มาตรฐาน B16.5 ของสมาคมวิศวกรเครื่องกลแห่งอเมริกา (ASME) กำหนดโครงร่างข้อกำหนดสำหรับหน้าแปลน รวมถึงขนาด พิกัดความเผื่อ และวัสดุ บทความนี้เจาะลึกหน้าแปลนไทเทเนียมประเภทต่างๆ ที่เป็นไปตาม ASME B16.5 โดยเฉพาะหน้าแปลนแบบสวม คอเชื่อม และหน้าแปลนตาบอด โดยเน้นที่การออกแบบ การใช้งาน และข้อดี

ภาพรวมของ ASME B16.5

มาตรฐาน ASME B16.5 ครอบคลุมถึงหน้าแปลนท่อและข้อต่อสำหรับการใช้งานต่างๆ โดยให้แนวทางในการออกแบบและการผลิต มาตรฐานนี้จำเป็นสำหรับการรับรองความเข้ากันได้และความปลอดภัยในระบบท่อ ประกอบด้วยข้อกำหนดเฉพาะสำหรับประเภทหน้าแปลน พิกัดแรงดัน ขนาด และวัสดุ ทำให้เป็นข้อมูลอ้างอิงที่เชื่อถือได้สำหรับวิศวกรและผู้ผลิต ด้วยการยึดมั่นในมาตรฐานเหล่านี้ อุตสาหกรรมต่างๆ สามารถมั่นใจได้ว่าระบบท่อของตนมีความน่าเชื่อถือ มีประสิทธิภาพ และปลอดภัยสำหรับการดำเนินงานภายใต้สภาวะต่างๆ

บทบาทของไทเทเนียมในการผลิตหน้าแปลน

หน้าแปลนไทเทเนียมได้รับความนิยมมากขึ้นในการใช้งานที่ต้องการความแข็งแรง ทนต่อการกัดกร่อน และมีน้ำหนักเบา คุณลักษณะเฉพาะของไทเทเนียม เช่น ความสามารถในการทนต่อสภาพแวดล้อมที่รุนแรง เช่น น้ำเค็มหรือสารที่เป็นกรด ทำให้ไทเทเนียมเป็นตัวเลือกที่ต้องการในอุตสาหกรรมต่างๆ เช่น การบินและอวกาศ การเดินเรือ และการแปรรูปทางเคมี นอกจากนี้ ไทเทเนียมมีความหนาแน่นต่ำเมื่อเปรียบเทียบกับเหล็ก หมายความว่าโครงสร้างจะมีน้ำหนักเบาลงโดยไม่กระทบต่อความแข็งแกร่ง ส่งผลให้ประสิทธิภาพการดำเนินงานดีขึ้นและประหยัดต้นทุนในการขนส่งและการติดตั้ง

หน้าแปลนแบบสวม: การออกแบบและการใช้งาน

หน้าแปลนแบบสวมเป็นหนึ่งในประเภทหน้าแปลนที่ใช้บ่อยที่สุด โดยมีการออกแบบที่เรียบง่าย หน้าแปลนเหล่านี้ได้รับการออกแบบให้เลื่อนไปเหนือปลายท่อ ช่วยให้จัดตำแหน่งและเชื่อมต่อได้ง่าย ข้อได้เปรียบหลักของหน้าแปลนสลิปออนคือความง่ายในการติดตั้ง สามารถวางตำแหน่งได้อย่างรวดเร็วและไม่ต้องใช้เครื่องจักรที่กว้างขวาง เมื่อวางตำแหน่งแล้ว จะมีการเชื่อมทั้งด้านในและด้านนอกเพื่อรักษาความปลอดภัยในการเชื่อมต่อ ทำให้เหมาะสำหรับการใช้งานที่มีแรงดันปานกลาง

ในแง่ของการใช้งาน หน้าแปลนแบบสลิปออนมักใช้ในระบบท่อที่ไม่สำคัญ ซึ่งระดับแรงดันและอุณหภูมิค่อนข้างต่ำ มักพบในโรงงานบำบัดน้ำ โรงงานแปรรูปสารเคมี และแม้แต่ระบบ HVAC ความเรียบง่ายของหน้าแปลนแบบสวมยังทำให้เป็นทางเลือกที่ประหยัด เนื่องจากโดยทั่วไปจะใช้วัสดุและแรงงานน้อยกว่าเมื่อเทียบกับประเภทหน้าแปลนที่ซับซ้อนกว่า

ข้อควรพิจารณาประการหนึ่งเมื่อใช้หน้าแปลนแบบสวมคือความไวต่อความเข้มข้นของความเค้น ซึ่งอาจเกิดขึ้นที่รอยเชื่อม แม้ว่าสิ่งนี้จะสามารถจัดการได้โดยทั่วไป แต่วิศวกรต้องแน่ใจว่าการออกแบบนั้นรองรับความเสี่ยงที่อาจเกิดขึ้นที่เกี่ยวข้องกับความผันผวนของแรงดัน เทคนิคการเชื่อมและวิธีการตรวจสอบที่เหมาะสมถือเป็นสิ่งสำคัญเพื่อให้มั่นใจถึงความสมบูรณ์ของข้อต่อและความปลอดภัยโดยรวมของระบบท่อ

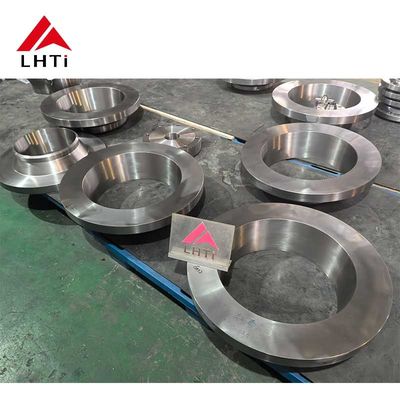

หน้าแปลนคอเชื่อม: คุณสมบัติและคุณประโยชน์

หน้าแปลนเชื่อมคอมีลักษณะพิเศษคือคอเรียวยาว ได้รับการออกแบบให้เชื่อมเข้ากับปลายท่อ การออกแบบนี้ไม่เพียงแต่ช่วยให้การเปลี่ยนผ่านระหว่างท่อและหน้าแปลนเป็นไปอย่างราบรื่น แต่ยังช่วยกระจายความเค้นไปยังพื้นที่ขนาดใหญ่ เพิ่มความแข็งแกร่งโดยรวมของการเชื่อมต่อ การออกแบบคอเรียวช่วยให้จัดตำแหน่งได้ดีขึ้นระหว่างการติดตั้ง และสามารถรองรับการใช้งานที่มีแรงดันสูงและอุณหภูมิสูงได้ ทำให้หน้าแปลนคอเชื่อมเป็นตัวเลือกที่เชื่อถือได้ในสภาพแวดล้อมการบริการที่สำคัญ

ประโยชน์หลักประการหนึ่งของหน้าแปลนคอเชื่อมคือความสามารถในการรับแรงดันสูง การออกแบบช่วยลดความเสี่ยงของการรั่วไหลและให้โซลูชันที่แข็งแกร่งสำหรับการใช้งานที่มีความต้องการสูง หน้าแปลนคอเชื่อมที่ใช้กันทั่วไปในอุตสาหกรรมน้ำมันและก๊าซ การผลิตกระแสไฟฟ้า และแปรรูปทางเคมี เหมาะสำหรับระบบที่ต้องมีการตรวจสอบหรือบำรุงรักษาบ่อยครั้ง เนื่องจากมีลักษณะที่ทนทานและเปลี่ยนได้ง่าย

อย่างไรก็ตาม การติดตั้งหน้าแปลนคอเชื่อมมักต้องใช้เครื่องจักรและเทคนิคการเชื่อมที่แม่นยำมากกว่าหน้าแปลนแบบสวม การจัดตำแหน่งหน้าแปลนกับท่อจะต้องแม่นยำเพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดและลดความเสี่ยงของจุดรับเค้น นอกจากนี้ ค่าใช้จ่ายของหน้าแปลนคอเชื่อมมีแนวโน้มที่จะสูงกว่าหน้าแปลนแบบสลิปออน แต่การแลกเปลี่ยนมักจะสมเหตุสมผลในการใช้งานที่ความน่าเชื่อถือและความปลอดภัยเป็นสิ่งสำคัญยิ่ง

Blind Flanges: ฟังก์ชันการทำงานและกรณีการใช้งาน

หน้าแปลนตาบอดได้รับการออกแบบมาเพื่อปิดส่วนปลายของระบบท่อ ปิดผนึกท่อได้อย่างมีประสิทธิภาพ และป้องกันการไหลของของเหลวหรือก๊าซ หน้าแปลนเหล่านี้ไม่มีช่องเปิดตรงกลาง ซึ่งทำให้แตกต่างจากหน้าแปลนประเภทอื่นๆ หน้าแปลนตาบอดมีความสำคัญในสถานการณ์ที่อาจจำเป็นต้องเข้าถึงในอนาคต ช่วยให้สามารถบำรุงรักษาและตรวจสอบท่อได้โดยไม่ต้องถอดชิ้นส่วนทั้งหมด ฟังก์ชันการทำงานนี้ทำให้เป็นสิ่งที่ขาดไม่ได้ในการใช้งานต่างๆ โดยเฉพาะในระบบที่จำเป็นต้องมีการแยกส่วน

นอกเหนือจากวัตถุประสงค์ในการปิดผนึกแล้ว หน้าแปลนแบบตาบอดยังสามารถใช้สำหรับการทดสอบแรงดันและเป็นวิธีการในการยุติระบบท่ออย่างปลอดภัย มักใช้ในโรงงานบำบัดน้ำ ท่อส่งน้ำมันและก๊าซ และโรงงานเคมี เมื่อพิจารณาถึงบทบาทในการรับรองความปลอดภัยและความสมบูรณ์ หน้าแปลนตาบอดจะต้องได้รับการผลิตตามมาตรฐานระดับสูง ซึ่งมักจะต้องมีการทดสอบอย่างเข้มงวดและการประกันคุณภาพเพื่อให้แน่ใจว่าสามารถทนต่อแรงกดดันและสภาวะของระบบได้

แม้ว่าหน้าแปลนตาบอดจะมีข้อดีมากมาย แต่การติดตั้งและถอดออกก็ทำได้ยากกว่าหน้าแปลนประเภทอื่นๆ เทคนิคการปิดผนึกที่เหมาะสมและการใช้ปะเก็นที่เหมาะสมถือเป็นสิ่งสำคัญในการป้องกันการรั่วไหล ในการใช้งานที่มีแรงดันสูง การเลือกหน้าแปลนมู่ลี่ต้องได้รับการพิจารณาอย่างรอบคอบเพื่อให้แน่ใจว่าจะสามารถรับน้ำหนักที่คาดหวังได้โดยไม่เสียรูปหรือเสียหาย

เปรียบเทียบประเภทหน้าแปลน

เมื่อเลือกประเภทหน้าแปลนที่เหมาะสมสำหรับการใช้งานเฉพาะ จำเป็นต้องพิจารณาข้อกำหนดการปฏิบัติงาน รวมถึงความดัน อุณหภูมิ และลักษณะของของเหลวที่ขนส่ง หน้าแปลนแบบสวมเหมาะอย่างยิ่งสำหรับการใช้งานที่มีแรงดันต่ำโดยที่ความง่ายในการติดตั้งเป็นสิ่งสำคัญ ในทางกลับกัน หน้าแปลนคอเชื่อมเป็นที่นิยมสำหรับระบบแรงดันสูง เนื่องจากมีความแข็งแรงและความสามารถในการรับมือกับความเครียดที่เหนือกว่า ในทางกลับกัน หน้าแปลนตาบอดมีความจำเป็นสำหรับการปิดปลายและให้เข้าถึงการบำรุงรักษาได้ในอนาคต

การเลือกใช้ไทเทเนียมเป็นวัสดุสำหรับหน้าแปลนเหล่านี้ช่วยเพิ่มประสิทธิภาพการทำงานให้ดียิ่งขึ้น ความต้านทานต่อการกัดกร่อนของไทเทเนียมทำให้มีอายุการใช้งานยาวนาน ลดความถี่ในการเปลี่ยนและบำรุงรักษา คุณลักษณะนี้มีความสำคัญอย่างยิ่งในสภาพแวดล้อมที่วัสดุอื่นอาจใช้งานไม่ได้ ซึ่งนำไปสู่การหยุดทำงานและการซ่อมแซมที่มีค่าใช้จ่ายสูง ท้ายที่สุดแล้ว การเลือกประเภทหน้าแปลนที่ถูกต้องจะต้องสอดคล้องกับความต้องการเฉพาะของการใช้งาน โดยคำนึงถึงทั้งประสิทธิภาพและปัจจัยทางเศรษฐกิจ

การผลิตและการประกันคุณภาพ

การผลิตหน้าแปลนไทเทเนียม ไม่ว่าจะเป็นประเภทใดก็ตาม เกี่ยวข้องกับวิศวกรรมที่มีความแม่นยำเพื่อให้แน่ใจว่าจะตรงตามข้อกำหนด ASME B16.5 โดยทั่วไปกระบวนการจะรวมถึงการตีขึ้นรูป การตัดเฉือน และการตกแต่งพื้นผิว ซึ่งแต่ละกระบวนการมีส่วนทำให้ลักษณะการทำงานของหน้าแปลน ด้วยคุณสมบัติเฉพาะตัวของไททาเนียม จึงมักต้องใช้เทคนิคและเครื่องมือเฉพาะทางเพื่อให้ได้ค่าความคลาดเคลื่อนและผิวสำเร็จตามที่ต้องการ การประกันคุณภาพเป็นสิ่งสำคัญยิ่งตลอดกระบวนการนี้ ทำให้มั่นใจได้ว่าแต่ละหน้าแปลนเป็นไปตามมาตรฐานอุตสาหกรรมและให้บริการได้อย่างน่าเชื่อถือ

ผู้ผลิตมักใช้วิธีการทดสอบที่เข้มงวดเพื่อประเมินความสมบูรณ์ของหน้าแปลนไทเทเนียม วิธีการทดสอบแบบไม่ทำลาย เช่น การทดสอบด้วยคลื่นเสียงความถี่สูงและการตรวจสอบด้วยภาพรังสี มักใช้เพื่อตรวจจับข้อบกพร่องหรือความไม่สอดคล้องที่อาจเกิดขึ้น แนวทางปฏิบัติเหล่านี้ไม่เพียงแต่รับประกันการปฏิบัติตามมาตรฐาน ASME แต่ยังเพิ่มความปลอดภัยและความน่าเชื่อถือในผลิตภัณฑ์ขั้นสุดท้ายอีกด้วย ผู้ผลิตยังต้องติดตามความก้าวหน้าทางเทคโนโลยีและวัสดุศาสตร์เพื่อปรับปรุงกระบวนการและผลิตภัณฑ์ของตนอย่างต่อเนื่อง

นอกจากนี้ การให้ความสำคัญต่อความยั่งยืนและความรับผิดชอบต่อสิ่งแวดล้อมเพิ่มมากขึ้นยังมีอิทธิพลต่อแนวทางปฏิบัติด้านการผลิตอีกด้วย ความพยายามในการลดของเสีย วัสดุรีไซเคิล และการใช้กระบวนการประหยัดพลังงานกำลังมีความสำคัญมากขึ้น ในขณะที่อุตสาหกรรมเปลี่ยนไปสู่แนวทางปฏิบัติที่ยั่งยืนมากขึ้น ผู้ผลิตหน้าแปลนไทเทเนียมกำลังปรับตัวเพื่อให้เป็นไปตามความคาดหวังเหล่านี้ ซึ่งมีส่วนช่วยให้วิศวกรรมในอนาคตเป็นมิตรต่อสิ่งแวดล้อมมากขึ้น

ข้อดีของ ASME B16.5 หน้าแปลนตาบอดไทเทเนียม

หน้าแปลนตาบอดไทเทเนียม ASME B16.5 ให้ประโยชน์หลักที่ปรับให้เหมาะกับงานอุตสาหกรรม:

• การปิดผนึกและการปิด: ปิดระบบท่ออย่างมีประสิทธิภาพ ป้องกันการไหล และรับประกันการปิดผนึกที่ปลอดภัยในระหว่างการบำรุงรักษาหรือเมื่อไม่ได้ใช้งานส่วนต่างๆ ซึ่งช่วยลดความเสี่ยงในการรั่วไหล

• ความต้านทานการกัดกร่อน: ความต้านทานโดยธรรมชาติต่อกรด น้ำทะเล และสารที่รุนแรง ทำให้เหมาะสำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน จึงมั่นใจได้ถึงความน่าเชื่อถือในระยะยาว

• อัตราส่วนความแข็งแรงต่อน้ำหนักสูง: อัตราส่วนความแข็งแรงต่อน้ำหนักที่เหนือกว่าของไทเทเนียมช่วยเพิ่มประสิทธิภาพในขณะที่ลดน้ำหนักโดยรวมของระบบ ซึ่งมีความสำคัญอย่างยิ่งในการใช้งานด้านการบินและอวกาศและทางทะเล

• ทนต่ออุณหภูมิ: รักษาคุณสมบัติทางกลที่อุณหภูมิสูง ทำให้เหมาะสำหรับการแปรรูปทางเคมีและการผลิตไฟฟ้า

• ความเข้ากันได้ทางชีวภาพ: ปลอดสารพิษและเข้ากันได้ทางชีวภาพ เหมาะอย่างยิ่งสำหรับการใช้งานด้านเภสัชกรรม การแปรรูปอาหาร และการใช้งานทางการแพทย์ที่ความบริสุทธิ์เป็นสิ่งสำคัญ

• ความทนทาน: หน้าแปลนไทเทเนียมมีอายุการใช้งานยาวนานและการเสื่อมสภาพลดลง โดยลดความถี่ในการเปลี่ยนและเวลาหยุดทำงานลง ซึ่งช่วยเพิ่มประสิทธิภาพด้านต้นทุน

• ความเก่งกาจ: เหมาะสำหรับการใช้งานที่หลากหลาย รวมถึงกระบวนการทางเคมี การกลั่นน้ำมันและก๊าซ และอุปกรณ์ทางการแพทย์

• ง่ายต่อการบำรุงรักษา: ความต้านทานการกัดกร่อนช่วยลดความยุ่งยากในการติดตั้งและบำรุงรักษา ลดการหยุดชะงักในการปฏิบัติงานและต้นทุนตลอดอายุการใช้งาน
