| ชื่อแบรนด์: | LHTI |
| เลขรุ่น: | LH001 |

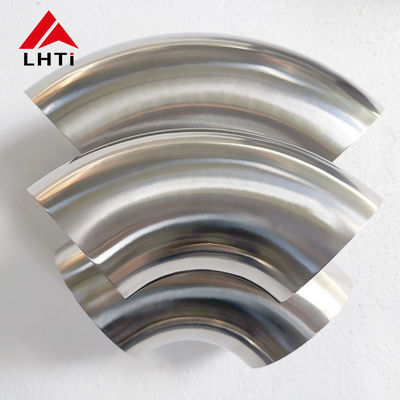

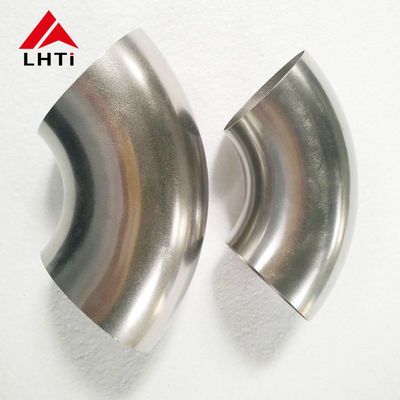

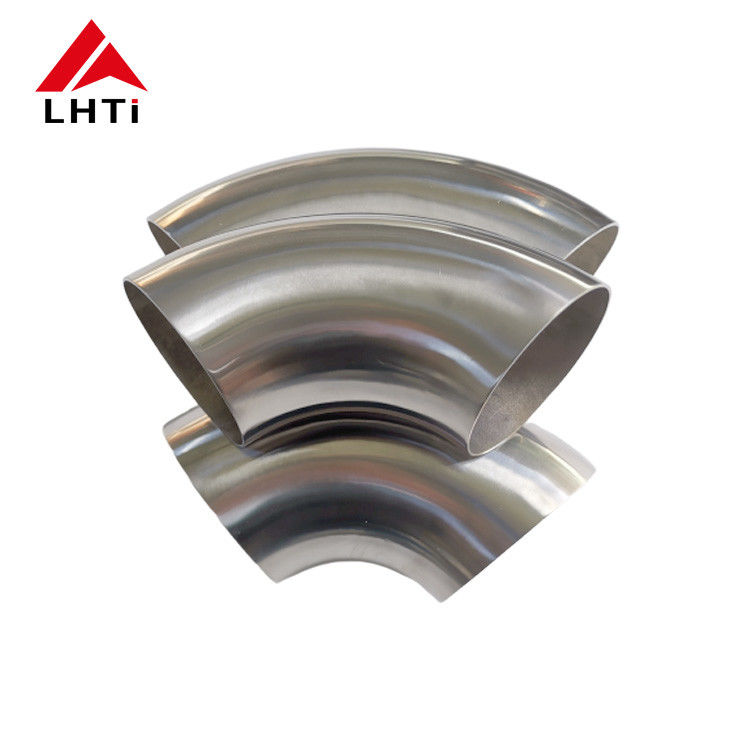

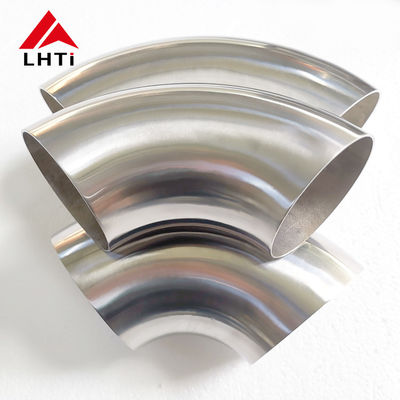

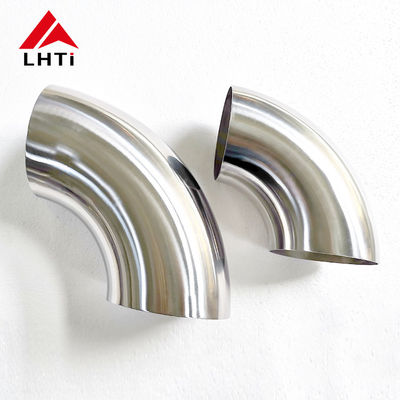

ข้อศอกท่อไอเสียแบบดัดโค้ง Gr2 Titanium Mandrel 90 องศา
การดัดโค้งแบบแมนเดรลคือความแตกต่างระหว่างท่อที่ไหลลื่นกับท่อที่ย่น เมื่อท่อไทเทเนียมผนังบางถูกดึงรอบแม่แบบโดยไม่มีการรองรับภายใน รัศมีด้านในจะพับและส่วนนั้นจะกลายเป็นรูปวงรี และสำหรับผนังท่อไอเสียหนา 1.5 มม. ความเสียหายนั้นจะถาวร การดัดโค้งแบบแมนเดรลใช้แกนบอลแบบแบ่งส่วนภายในท่อ ไดปาดด้านหลังแม่แบบ และไดแรงดันที่ยึดด้านนอก เพื่อให้โลหะไหลแทนที่จะยุบตัว ข้อศอก 90 องศาเหล่านี้ทำจากท่อ Gr2 ขนาดเส้นผ่านศูนย์กลางภายนอก 1.5 นิ้ว ถึง 2 นิ้ว ความหนาผนัง 1.2 มม. ถึง 3 มม. ตามขนาด ASME B16.9 และ ASTM B363
สิ่งที่แมนเดรลทำจริงๆ
เครื่องมือสามชิ้นทำงานร่วมกัน แกนรองรับด้านในของส่วนโค้งเพื่อไม่ให้ท่อแบน ไดปาดป้องกันไม่ให้วัสดุสะสมที่ด้านหน้าของส่วนโค้ง ซึ่งเป็นสิ่งที่ทำให้เกิดรอยย่นที่รัศมีด้านใน ไดแรงดันควบคุมผนังด้านนอก และร่วมกับแรงดันเสริม จะป้อนวัสดุเข้าสู่ส่วนโค้งเพื่อไม่ให้ผนังด้านนอกบางเกินขีดจำกัด การถอดเครื่องมือใดเครื่องมือหนึ่งออกจะส่งผลให้เกิดการเปลี่ยนแปลงที่วัดได้: ความเป็นวงรีเพิ่มขึ้น ความบางของผนังเพิ่มขึ้น หรือเกิดรอยย่น
| รายการรูปทรงเรขาคณิต | ค่าทั่วไป | จะเกิดอะไรขึ้นหากผิดพลาด |
|---|---|---|
| รัศมีเส้นกึ่งกลาง | 1D, 1.5D หรือ 2D ของเส้นผ่านศูนย์กลางภายนอก | รัศมีที่แคบลงทำให้ผนังด้านนอกบางลงเร็วขึ้น |
| ผนังด้านนอกบางลง | สูงสุด 10 ถึง 12% ที่ส่วนโค้งด้านนอก | ต่ำกว่าผนังขั้นต่ำ ส่วนโค้งจะกลายเป็นจุดอ่อน |
| ความเป็นวงรีที่ส่วนโค้ง | สูงสุด 5% | ปลายที่ไม่ได้รูปวงรีจะไม่พอดีกับท่อตรง |
| ความสูงของรอยย่นที่ด้านใน | สูงสุด 0.5% ของเส้นผ่านศูนย์กลาง | รอยย่นกักเก็บคอนเดนเสทและเริ่มรอยร้าวจากการล้า |
| ความคลาดเคลื่อนของมุม | บวกหรือลบ 0.5 องศา | รูหน้าแปลนและรูแขวนจะไม่ตรงกัน |
| ความยาวสัมผัสตรง | ขั้นต่ำ 1.5D ที่แต่ละด้าน | ไม่มีความยาวเพียงพอสำหรับการจับยึดและเชื่อมโดยไม่บิดเบี้ยว |
เหตุผลที่ Gr2 เหมาะสำหรับงานท่อไอเสีย
Gr2 มีความหนาแน่น 4.51 กรัม/ซม.3 เทียบกับ 7.85 สำหรับเหล็ก ดังนั้นระบบท่อไอเสียไทเทเนียมจึงมีน้ำหนักเบากว่าระบบเหล็กที่ใช้แทนประมาณ 40 เปอร์เซ็นต์ และน้ำหนักจะอยู่สูงและด้านหลังซึ่งสำคัญกว่า การนำความร้อนต่ำช่วยให้ก๊าซไอเสียร้อนและช่วยให้ตัวเร่งปฏิกิริยาทำงานได้เร็วขึ้น และผนังสามารถบางลงได้เนื่องจากไทเทเนียมไม่ต้องการการเผื่อการกัดกร่อนจากคอนเดนเสท ฟิล์มออกไซด์ยังให้สีฟางข้าวและสีฟ้าที่ลูกค้าหลายรายต้องการบนท่อไอเสียที่มองเห็นได้ และสีเหล่านั้นสามารถควบคุมได้โดยการป้องกันก๊าซและการป้อนความร้อนระหว่างการเชื่อม
ความบางของผนังคือตัวเลขที่ต้องระบุ
บนข้อศอก 90 องศา ผนังด้านนอกจะบางลงและผนังด้านในจะหนาขึ้น จุดที่บางที่สุดจะอยู่ที่ประมาณ 45 องศารอบส่วนโค้ง ผนังหนา 1.5 มม. ที่ดัดด้วยรัศมี 1D อาจสูญเสีย 10 ถึง 12 เปอร์เซ็นต์ ดังนั้นแบบควรระบุว่าผนังปกติหรือผนังขั้นต่ำหลังจากการดัดโค้งเป็นตัวเลขที่ยอมรับได้หรือไม่ หากขั้นต่ำมีความสำคัญ ควรเริ่มต้นด้วยท่อที่หนากว่าหรือเปิดรัศมีเป็น 1.5D กฎเดียวกันนี้ใช้กับข้อศอกกลับ 180 องศา ซึ่งผลกระทบจะเพิ่มเป็นสองเท่า
ช่วงและการเตรียมปลาย
ข้อศอกมีปลายตัดเรียบ ปลายบาก หรือปลายเชื่อมซ็อกเก็ต ปลายตัดเรียบเหมาะสำหรับการเชื่อมชนแบบวงโคจรหรือ TIG กับท่อตรงถัดไป ปลายบากใช้เมื่อผนังที่หนาขึ้นต้องการช่องว่างราก ข้อศอกแต่ละชิ้นถูกตัดตามความยาวสัมผัสในแบบ เนื่องจากข้อศอกที่ตัดสั้นเกินไปไม่สามารถแก้ไขได้ที่หน้างาน
| รายการ | ช่วงที่จัดหาให้ |
|---|---|
| มุมโค้ง | 45, 90 และ 180 องศา |
| เส้นผ่านศูนย์กลางภายนอก | 1.5 นิ้ว ถึง 2 นิ้ว ขนาดอื่นตามคำขอ |
| ความหนาผนัง | 1.2 มม. ถึง 3 มม. |
| รัศมีโค้ง | 1D ถึง 2D |
| การตกแต่งปลาย | ตัดเรียบ, บาก หรือโปรไฟล์สำหรับเชื่อมซ็อกเก็ต |
| พื้นผิว | ดองและขัดเงา, ขจัดคราบความร้อน |
| มาตรฐาน | ขนาด ASME B16.9, ข้อต่อ ASTM B363 |
| การทดสอบ | รายงานมิติ, PMI, การทดสอบโดยบุคคลที่สามตามคำขอ |
การประกอบและการเชื่อม
ท่อไอเสียไทเทเนียมและท่อกระบวนการเชื่อมภายใต้ก๊าซอาร์กอน โดยมีการไล่ก๊าซด้านหลังให้ต่ำกว่าประมาณ 50 ppm ออกซิเจน ทำความสะอาดปลายตัดด้วยเครื่องมือสแตนเลสหรือคาร์ไบด์เฉพาะ ห้ามใช้ล้อเจียรที่สัมผัสกับเหล็กคาร์บอน และรักษาช่องว่างรอยต่อให้ต่ำกว่า 0.2 มม. เชื่อมจุดยึดสองตำแหน่ง ตรวจสอบมุมเทียบกับฟิกซ์เจอร์ จากนั้นทำการเชื่อมให้สมบูรณ์โดยไม่ทำลายการไล่ก๊าซ สีเงินหรือสีฟางข้าวเป็นที่ยอมรับได้ สีฟ้าหรือสีเทาหมายถึงการป้องกันล้มเหลว และรอยต่อควรถูกตัดออก เนื่องจากรอยเชื่อมที่ปนเปื้อนจะแตกเมื่อได้รับวัฏจักรความร้อนครั้งแรก
การตรวจสอบ การบรรจุ และการสั่งซื้อ
ข้อศอกแต่ละชิ้นจะถูกตรวจสอบมุม รัศมีเส้นกึ่งกลาง ความเป็นวงรี และความหนาผนัง และรายงานมิติจะมาพร้อมกับการจัดส่ง การระบุวัสดุเชิงบวกและการตรวจสอบโดยบุคคลที่สามมีให้บริการตามคำขอ ระบุเส้นผ่านศูนย์กลางภายนอก ผนัง มุม รัศมีเส้นกึ่งกลาง การตกแต่งปลาย และมาตรฐานในการสั่งซื้อ เช่น ข้อศอก Gr2 ขนาด 2 นิ้ว OD x หนา 2 มม. มุม 90 องศา, 1.5D, ปลายเรียบ, ASTM B363 ข้อศอกจะถูกบรรจุในกล่องไม้อัดโดยมีฝาปิดปลายเพื่อรักษาความสะอาดภายในขณะขนส่ง
