| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | แท่งไทเทเนียม |
| ขั้นต่ำ: | 200 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C,D/A,D/P,T/T |
| ความสามารถในการจําหน่าย: | 100-200 ตัน/ตันต่อเดือน |
แท่งไทเทเนียม ASTM F67 Gr1 สำหรับการปลูกถ่ายอวัยวะ
เกรด 1 เป็นเกรดไทเทเนียมที่ไม่เจือปนที่อ่อนนุ่มและบริสุทธิ์ที่สุด และภายในร่างกาย ความอ่อนนุ่มนั้นคือจุดประสงค์ ในขณะที่เกรด 5 ถูกเลือกเพื่อรับน้ำหนัก เกรด 1 จะถูกเลือกเมื่อส่วนประกอบต้องถูกดัด งอ ตอก หรือขึ้นรูปโดยไม่แตกหัก: แผ่นกะโหลกศีรษะและตาข่าย, ลวดเย็บกระดาษทางการแพทย์, ลวดละเอียด, ฟอยล์ และตัวยึดปลูกถ่ายขนาดเล็ก แท่งเหล่านี้ผลิตตามมาตรฐาน ASTM F67 โดยมีออกซิเจนสูงสุด 0.18% จัดจำหน่ายตั้งแต่ 1 มม. ถึง 100 มม. ผ่านการตีขึ้นรูป รีด และอบอ่อน ขัดเงา และพาสซีเวชั่น
ข้อกำหนด ASTM F67 เกรด 1
F67 ไม่ใช่มาตรฐานความบริสุทธิ์ทางการค้าที่มีป้ายทางการแพทย์ติดอยู่ กำหนดขีดจำกัดของสารแทรกที่เข้มงวดกว่า ASTM B265 และเพิ่มข้อกำหนดเกี่ยวกับโครงสร้างจุลภาคและพื้นผิวที่ใบรับรองทั่วไปไม่ครอบคลุม
| ข้อกำหนด F67 เกรด 1 | ขีดจำกัด | เหตุผลที่นักออกแบบอุปกรณ์ปลูกถ่ายให้ความสำคัญ |
|---|---|---|
| ออกซิเจน | สูงสุด 0.18% | รักษาความเหนียวให้สูงสำหรับการดัดและปรับรูปทรงในห้องผ่าตัด |
| เหล็ก | สูงสุด 0.20% | จำกัดสารประกอบระหว่างโลหะที่ตกค้างและปรับปรุงความสม่ำเสมอของการกัดกร่อน |
| ไฮโดรเจน | สูงสุด 0.015% | ป้องกันการก่อตัวของไฮไดรด์และการแตกร้าวล่าช้า |
| ไนโตรเจนและคาร์บอน | สูงสุด 0.03% และ 0.08% | สารแทรกที่ทำให้ส่วนบางแข็งและเปราะ |
| ความต้านแรงดึง | ขั้นต่ำ 240 MPa | เพียงพอสำหรับส่วนประกอบที่ไม่รับน้ำหนักเท่านั้น |
| ความแข็งแรงคราก | 138 ถึง 170 MPa | ต่ำ เพื่อให้แผ่นและตาข่ายเข้ากับกระดูก |
| การยืดตัว | ขั้นต่ำ 24% | อนุญาตให้ขึ้นรูปเย็น งอ และดึงลวด |
| การลดพื้นที่หน้าตัด | ขั้นต่ำ 30% | ยืนยันความเหนียวตลอดหน้าตัด |
| โครงสร้างจุลภาค | อัลฟาแบบสมมาตร ไม่มีสิ่งแปลกปลอม | โครงสร้างเกรนสม่ำเสมอเพื่อความทนทานต่อความล้าและการขึ้นรูป |
ตำแหน่งที่เกรด 1 มีความสำคัญในอุปกรณ์ปลูกถ่าย
ค่าโมดูลัสของไทเทเนียมอยู่ที่ประมาณ 105 GPa เทียบกับ 200 GPa สำหรับสแตนเลส และ 110 GPa สำหรับโคบอลต์โครม และเกรด 1 อยู่ในระดับที่อ่อนนุ่มของช่วงนั้น แผ่นกะโหลกศีรษะหนา 0.5 มม. หรือตาข่ายหนา 1 มม. สามารถปรับรูปทรงด้วยมือในห้องผ่าตัด และจะคงรูปทรงที่ดัดไว้ โดยไม่มีการดีดกลับที่อาจทำให้เกิดช่องว่างกับกระดูก ลวดละเอียดที่ดึงจากเกรด 1 ใช้สำหรับสายรัดและสำหรับการยึดที่ต้องการห่วงที่อ่อนนุ่มและเหนียวกว่า ไม่มีส่วนใดที่รับน้ำหนักหลักของโครงกระดูกได้ นี่คือเหตุผลที่ความแข็งแรงต่ำของเกรดนี้เป็นที่ยอมรับได้
การทำงานเย็นส่วนบาง
ลวดและแท่งขนาดเล็กจะถูกดึงเย็นเป็นรอบๆ โดยมีการอบอ่อนระหว่างกลางที่อุณหภูมิ 700 ถึง 750 องศาเซลเซียสในสุญญากาศหรืออาร์กอนความบริสุทธิ์สูง ตามด้วยการกัดกรดเพื่อขจัดผิวที่อุดมด้วยออกซิเจน ขนาดเกรนจะถูกควบคุมเนื่องจากเกรนละเอียดและสม่ำเสมอให้ทั้งความแข็งแรงและความเหนียวที่จำเป็นสำหรับรอบถัดไป โครงสร้างเกรนหยาบหรือแบบคู่จะปรากฏเป็นผิวส้มและการแตกร้าวบนพื้นผิว สารหล่อลื่นในการดึงต้องถูกกำจัดออกอย่างสมบูรณ์ก่อนการอบอ่อน เนื่องจากคาร์บอนที่ตกค้างบนพื้นผิวจะแพร่กระจายเข้าไปและเพิ่มความแข็งเฉพาะที่
การพาสซีเวชั่น ความสะอาด และการตรวจสอบย้อนกลับ
ชิ้นส่วนสำเร็จรูปจะถูกพาสซีเวชั่นตามมาตรฐาน ASTM F86 ในกรดไนตริกเพื่อคืนสภาพฟิล์มออกไซด์หลังการตัดเฉือนและเพื่อกำจัดเหล็กอิสระที่ปนเปื้อนจากเครื่องมือ ทุกขั้นตอนที่สัมผัสกับวัสดุต้องปราศจากทองแดง ทองเหลือง และเหล็กกล้าคาร์บอน เนื่องจากอนุภาคเหล็กที่ฝังอยู่เพียงอนุภาคเดียวจะกลายเป็นจุดกัดกร่อนในการใช้งาน ส่วนประกอบจะถูกทำความสะอาดด้วยอัลตราโซนิก บรรจุในสภาพแวดล้อมที่ควบคุม และตรวจสอบย้อนกลับตามหมายเลขความร้อนจากใบรับรองโรงงานจนถึงล็อตที่ผลิตเสร็จ โดยปกติจะมีการจัดทำใบรับรองตาม EN 10204 3.1
การบอกข้อจำกัดอย่างตรงไปตรงมา
เกรดความต้านแรงดึง 240 MPa ไม่ควรนำเสนอสำหรับก้าน สกรูยึดกระดูกภายใต้ภาระ หรืออุปกรณ์ยึดกระดูกหักที่รับน้ำหนักตัว เมื่อการออกแบบต้องการความแข็งแรงมากขึ้น เส้นทางคือไทเทเนียมไม่เจือปนเกรด 4 หรือเกรด 5 ELI ตามมาตรฐาน ASTM F136 ที่ 860 MPa ขึ้นไป คำถามที่ถูกต้องสำหรับซัพพลายเออร์ไม่ใช่เกรดใดถูกกว่า แต่มาตรฐานใดที่แบบวาดกำหนดจริง และใบรับรองต้องระบุ F67 ไม่ใช่ B265
ช่วงการจัดหาและการสั่งซื้อ
แท่งจัดจำหน่ายตั้งแต่เส้นผ่านศูนย์กลาง 1 มม. ถึง 100 มม. ในความยาวสุ่มหรือตัด ความยาวขัดเงาหรือเจียระไน ในสภาพอบอ่อนพร้อมการยืดตัวประมาณ 25% และความหนาแน่น 4.51 กรัม/ซม.3 ระบุเส้นผ่านศูนย์กลาง ความยาว สภาพผิวสำเร็จ และมาตรฐาน เช่น 6 มม. Gr1 ASTM F67 อบอ่อน ขัดเงา 3000 มม. แท่งจะถูกขนส่งในกล่องไม้อัดพร้อมใบรับรองโรงงานและรายการบรรจุภัณฑ์

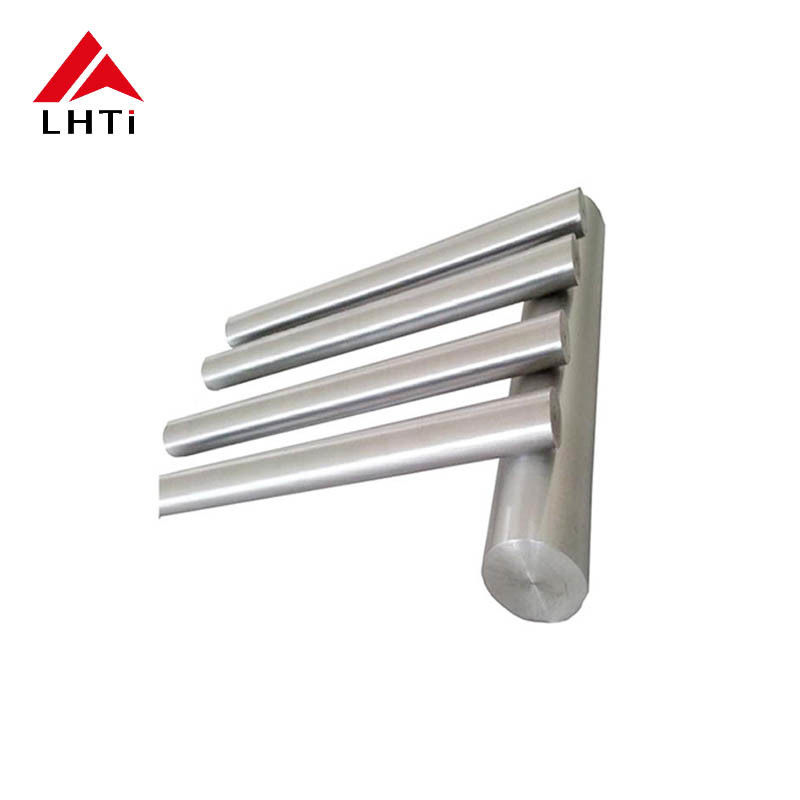

รูปภาพสินค้า
