| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | แฟลนจ์ไทเทเนียม |
| ขั้นต่ำ: | 100 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T ตะวันตกสหภาพ |
| ความสามารถในการจําหน่าย: | 100-200 ตัน/ตันต่อเดือน |
DN15 ทิตาเนียม Slip-On Flange ASME B16.5 ประเภท 150
DN15 หรือ 1/2 นิ้ว คือขนาดเล็กที่สุดที่ระบุใน ASME B165และแผ่นขัดลื่นขนาดนี้ ไม่ค่อยจํากัดด้วยความดันสิ่งที่ตัดสินใจว่าการร่วมชีวิตอยู่ได้หรือไม่คือการเข้ากันระหว่างหลุม flange และผนังของ 1/2 นิ้วท่อไร้รอยที่มันเลื่อนลง, และสองฟิลเล่ทที่จับมันไว้ที่นั่น แฟลนจ์นี้ถูกแปรรูปจากไทเทเนียมในเกรด 2 หรือเกรด 7 และถูกจัดส่งด้วยหน้าที่ยกขึ้นพร้อมที่จะคู่กับท่อที่ตรงกันได้ 1/2 นิ้ว
กําแพงท่อปกครองข้อ
แฟลนจ์ที่ลื่นอยู่ข้างท่อ ไม่ใช่ทางซ็อตที่แปรรูป ดังนั้นการเจาะต้องทําความสะอาดระยะกลางภายนอกของท่อด้วยความสะอาดพอที่จะเลื่อนลงที่เย็นและยังคงทิ้งฟิลเล่ท่อนตาราง 10S ท่อใน 1/2 นิ้วมีผนังรอบ 2.8 มิลลิเมตร; โปรแกรม 80S มากกว่า 5 มิลลิเมตร บนผนังบางความเสี่ยงคือการเผาไหม้ผ่านและ filet ขอบที่แตกที่นิ้วเท้าบนผนังหนัก flange ละเอียดความร้อนมากขึ้นมากและใบหน้าที่ยกขึ้นสามารถบิดเบือนเพียงพอที่จะรั่วที่สาย gasketทั้งคู่เป็นตัวแปรในการปั่น ไม่ใช่ตัวแปรวัสดุ ซึ่งเป็นเหตุผลที่ตารางท่อควรระบุกับคําสั่ง
ข้อมูลฟลานจ์
| ขนาดนาม | DN15 / 1/2 นิ้ว |
| มาตรฐาน | ASME B165กลุ่ม 150 |
| ประเภท | สลิป-On, ยกหน้าขึ้น |
| วัสดุ | ทิตาเนียมที่บริสุทธิ์ทางการค้า Gr2 หรือ Gr7 Ti-0.2Pd |
| สอดคล้องท่อ | 1/2 นิ้วไร้รอย โปรแกรม 10S ถึง 80S |
| ใบหน้าที่ยกขึ้น | ความสูง 2 มิลลิเมตร มีเส้นผ่าหรือเรียบตามคําขอ |
| การปั่น | สะสมฟิลเล็ตภายในและภายนอกฮับ |
| การทดสอบ | PMI, ขนาด, ไฮโดรสแตติกตามคําขอ |
| ใบรับรอง | EN 10204 3.1 ใบรับรองโรงงาน |
เกรด 2 หรือเกรด 7
เกรด 2 ครอบคลุมส่วนใหญ่ของงาน: น้ําทะเล, น้ําเกลือ, น้ําเย็นที่มีคลอรีน, การเติมปริมาณไฮโปคลอริตและสายเกรดอาหาร, ที่โลหะบริสุทธิ์ทางการค้า passivates และยังคงสะอาด. เกรด 7 เพิ่ม 0.12 ต่อ 0.25 เปอร์เซ็นต์ของพัลลาเดียม ซึ่งเพิ่มศักยภาพการทําลายในกรดลด เช่น ไฮโดรคลอริก และในบริการคลอริดร้อน ที่เกรด 2 จะเริ่มขุดสําหรับเส้น DN15 ความแตกต่างในค่าใช้จ่ายเล็กดังนั้นการเลือกควรปฏิบัติตามเคมีของกรณีที่เลวร้ายที่สุด แทนที่จะใช้กรณีปกติ
คลาส 150 คือการจัดอันดับที่อุณหภูมิแวดล้อม เมื่ออุณหภูมิสายเพิ่มขึ้น ความดันที่อนุญาตจะลดลง ดังนั้นสาขาที่ร้อน 1/2 นิ้วจึงต้องการตารางการจัดอันดับแทนเลขหัว.ทิตาเนียมยังมีการขยายความร้อนต่ําเมื่อเทียบกับเหล็กไร้ขัด, ซึ่งทําให้แรงบอลท์มั่นคงขึ้น ผ่านกระบวนการอุ่นและเย็น
การเชื่อมสลิปออน DN15
เนื่องจากส่วนที่เล็ก ๆ น้อย ๆ การเข้าของความร้อนต่อการผ่านมีความสําคัญมากกว่าบน flange ใหญ่ ติดสี่เหลี่ยม flange กับท่อตรวจสอบหน้า run-out ด้วยขอบตรงจากนั้นก็ผสมผสานฟิลเล่ภายในก่อน และฟิลเล่ภายนอกต่อ, แลกเปลี่ยนด้านเพื่อให้การดึงยังคงสมดุล ดวงโค้งออกจากหน้ายกขึ้น แหวนหนาวหรือผ้าชื้นหลังคันถือหน้าเรียบและเย็นช้าหลังจากที่ผ่านสุดท้ายหลีกเลี่ยงการแข็งโซนที่มีความเสี่ยงต่อการแตกที่การเย็นอากาศสามารถทิ้งในส่วนหนา. การกัดสับหลังการผสมผสานจะฟื้นฟูฟิล์ม passive ในสีความร้อน
การตรวจสอบและการบรรจุ
แต่ละชุดถูกตรวจสอบด้านมิติกับ B165, วัสดุที่เป็นบวกที่ระบุบนคันและติดตามเลขความร้อน และบรรจุในกรอบพลาสเวย์ที่มีหน้าปกป้องเพื่อให้ serrations จะมาโดยไม่เสียหายระดับและตารางท่อ, และซากและชุดโบลท์ที่ตรงกันสามารถเพิ่มไปยังการจัดส่งเดียวกันถ้าสายถูกสร้างเป็นหน่วยหนึ่ง

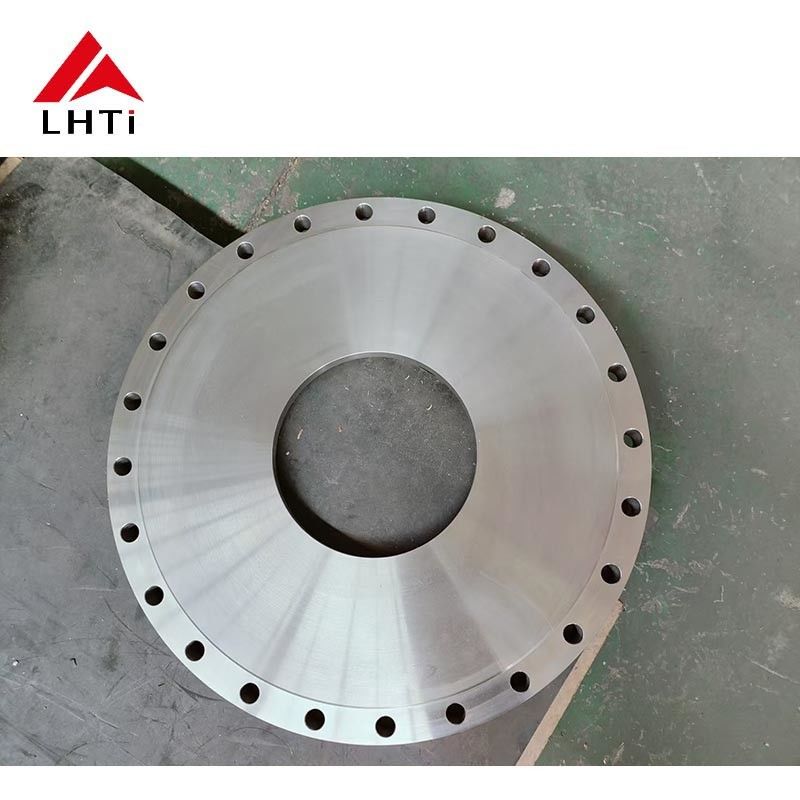

ภาพสินค้า
