| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | แฟลนจ์ไทเทเนียม |
| ขั้นต่ำ: | 100 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T ตะวันตกสหภาพ |
| ความสามารถในการจําหน่าย: | 100-200 ตัน/ตันต่อเดือน |
ASME B16.5 ประเภท 150 ทิตาเนียม Flange Gr5 Gr7
ส่วนใหญ่ของฟลันจ์ไทเทเนียมถูกผลิตในเกรด 2 เพราะมันถูกและให้อภัยหน้านี้สําหรับสองกรณีที่เกรด 2 เป็นคําตอบที่ผิด:สายที่ฟลานจ์ต้องทนความดันสูงหรือภาระกลไกซ้ํา ๆ, และเส้นที่สื่อคือกรดลดที่โจมตีเกรดบริสุทธิ์ ทั้งคู่ถูกจัดส่งในรูปแบบ ASME B16.5 ชั้น 150 ลื่นบนที่มีใบหน้าที่ยกขึ้นโปรแกรมบอลท์และซัคเก็ตที่ใช้แล้วในโรงงาน ไม่จําเป็นต้องเปลี่ยน.
Gr5 สําหรับความแข็งแรงในกล่องเล็ก
เกรด 5 Ti-6Al-4V ความเข้มข้น 895 MPa และความสามารถในการผลิต 828 MPa ประมาณสองและครึ่งครั้งของเกรด 2ซึ่งเป็นเหตุผลที่ Gr5 ถูกเลือกบนสกิ๊ดคอมแพคต์, บนแอนนิวเตอร์ฉีดความดันสูงและอุปกรณ์ที่ flange ต้องอยู่ภายในกล่องที่แน่นดังนั้น Flanges Gr5 จะยังคงแข็งแรง ในขณะที่ Flanges ทิตาเนียมบริสุทธิ์จะเริ่มที่จะคลานลงภายใต้ภาระ bolt.
Gr7 สําหรับกรดลด
เกรด 7 เพิ่มพัลลาเดียม 0.12 ถึง 0.25% พัลลาเดียมเพิ่มศักยภาพการเกรดของผิวหนังดังนั้นโลหะจึงรักษาชั้นที่ไม่ทํางานของมันในสภาพแวดล้อมที่ลดลง: ไฮโดรคลอริกกรด, ไซฟูริกกรดในปริมาณปริมาณปรับปรุง, ไซฟูริดร้อนและกรดอินทรีย์บางส่วนเส้นทางปรับปรุงและโรงงานคลอรแอลคาลี ที่ท่อเป็นเกรด 7 และเกรด 2 แฟลนจ์จะกลายเป็นจุดอ่อนแอที่สุดในระบบ.
Gr5 และ Gr7 ในภาพรวม
| องค์ประกอบพื้นฐาน | Gr5 Ti-6Al-4V; Gr7 Ti-0.15Pd สะอาดทางการค้า |
| ความแข็งแรงในการดึง | Gr5 895 MPa นาที; Gr7 345 MPa นาที |
| ความแข็งแรง | Gr5 828 MPa นาที; Gr7 275 MPa นาที |
| ความยาว | Gr5 10 เปอร์เซ็นต์ นาที; Gr7 20 เปอร์เซ็นต์ นาที |
| ความแข็ง | Gr5 ประมาณ 33 HRC; Gr7 ประมาณ 24 HRC |
| ลักษณะการเก่า | Gr5 ดีในการออกซิเดนและทะเล; Gr7 ดีที่สุดในการลดกรด |
| ความสามารถในการผสาน | เกรด 5 ดีกับเครื่องเติมที่สอดคล้อง เกรด 7 ดีเยี่ยม |
ASME B16.5 รายละเอียดที่สําคัญในสถานที่
รูปแบบของบอลท์คือรูปแบบของนิ้ว ดังนั้นบอลท์ประกอบ ASME ชั้น 150 และบอลท์นิ้วจะเข้ากันได้โดยไม่ต้องมีตัวปรับ ไม่เหมือนกับ DIN flange ขนาดคล้ายกัน ชั้น 150 ครอบคลุมหลายขนาดในความดันต่ํามากกว่าประมาณ 180 C ความดันที่อนุญาตลดลง และรูปแบบชั้น 300 ปกติจะระบุแทน. แฟลเลนจ์ที่สลิปออนถูกเชื่อมด้วยสายเชื่อมฟิลเล็ตสองสาย ซึ่งเหมาะกับการผลิตในสถานที่, ในขณะที่คอเชื่อมในเกรดเดียวกันถูกใช้ในที่ที่ข้อเชื่อมจะเห็นภาระหมุนเวียนหรือที่ต้องการ X-ray.
ใบหน้า การตราและการตรวจสอบ
หน้าที่ยกขึ้นถูกแปรรูปความสูง 2 มิลลิเมตรด้วยการเสร็จ 125 ถึง 250 AARH และมีรุ่นหน้าเรียบมีให้เลือกสําหรับกระปุกหน้าเต็มประเภทและหมายเลขความร้อน, และเลขความร้อนถูกซ้ําขึ้นในใบรับรองเพื่อให้วัสดุสามารถติดตามกลับมาผ่านการหลอมและการโกหกการตรวจสอบ Ultrasonic ของสต็อคเริ่มต้นและการทดสอบ penetratant ของพื้นที่การแปรรูปมีหน่วยขนาดตั้งแต่ 1/2 นิ้วถึง 24 นิ้ว แพ็คหน้าต่อหน้าในกล่องพลายเวย์

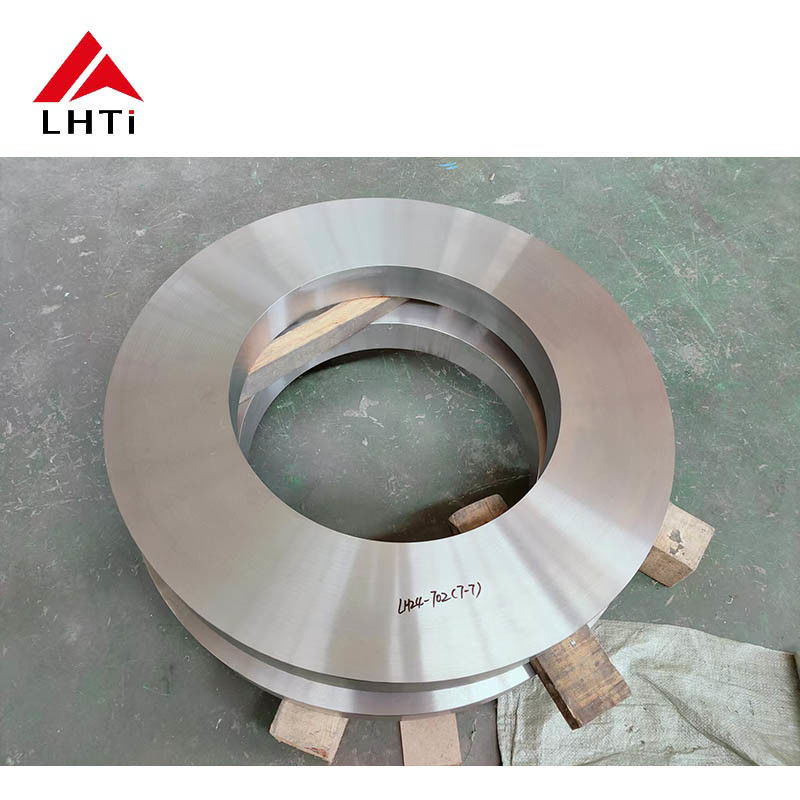

ภาพสินค้า
