| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | แฟลนจ์ไทเทเนียม |
| ขั้นต่ำ: | 100 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T ตะวันตกสหภาพ |
| ความสามารถในการจําหน่าย: | 100-200 ตัน/ตันต่อเดือน |
ASME B16.5 หน้าแปลนแบบสลิปออนไทเทเนียม คลาส 150
หน้าแปลนแบบสลิปออนเป็นตัวเลือกที่ใช้งานได้จริงเมื่อต้องสร้างท่อไทเทเนียมโดยไม่มีเครื่องเชื่อมชนหน้างาน ท่อจะลอดผ่านรูและเชื่อมเป็นมุมทั้งสองด้าน ดังนั้นหน้าแปลนจะถูกจัดตำแหน่งและแต้มด้วยสายตาแทนที่จะจัดแนวกับรูที่คว้าน หน้าเพจนี้ครอบคลุมรุ่น ASME B16.5 คลาส 150 ในเกรด 1, เกรด 2 และเกรด 12 พร้อมหน้ายกสำหรับรอยต่อปะเก็นและหน้าเรียบสำหรับปะเก็นเต็มหน้าหรือประกบกับเหล็กหล่อ
วิธีการทำรอยต่อแบบสลิปออน
รูจะถูกคว้านให้ใหญ่กว่าเส้นผ่านศูนย์กลางภายนอกของท่อประมาณ 1 มม. สำหรับขนาดไม่เกิน 4 นิ้ว ดังนั้นหน้าแปลนจะสวมเข้าที่และปลายท่อจะถูกตั้งให้เรียบเสมอกับหน้าแปลน การเชื่อมเป็นมุมสองครั้ง ครั้งหนึ่งภายในแกนและอีกครั้งภายนอก จะรับภาระ การประกอบมีความแข็งแรงกว่ารอยต่อแบบเกลียวและต้องการการเตรียมการน้อยกว่าการเชื่อมชนมาก เนื่องจากท่อไม่จำเป็นต้องตัดให้มีความยาวที่แน่นอน หน้าแปลนแบบสลิปออนจึงทนทานต่อข้อผิดพลาดในการวัดหน้างานและเปลี่ยนได้ง่ายบนท่อที่มีอยู่
ขนาดคลาส 150 ตาม ASME B16.5
| NPS | เส้นผ่านศูนย์กลางภายนอก | ความหนา | วงกลมโบลท์ | โบลท์ |
| 1/2 นิ้ว | 89 มม. | 11.2 มม. | 60.5 มม. | 4 x M12 |
| 1 นิ้ว | 108 มม. | 14.2 มม. | 79.5 มม. | 4 x M12 |
| 2 นิ้ว | 152 มม. | 19.1 มม. | 120.7 มม. | 4 x M16 |
| 3 นิ้ว | 190 มม. | 23.9 มม. | 152.4 มม. | 4 x M16 |
| 4 นิ้ว | 229 มม. | 23.9 มม. | 190.5 มม. | 8 x M16 |
| 6 นิ้ว | 279 มม. | 25.4 มม. | 241.3 มม. | 8 x M20 |
| 8 นิ้ว | 343 มม. | 28.4 มม. | 298.5 มม. | 8 x M20 |
การเลือกเกรด
เกรด 1 ใช้สำหรับน้ำแรงดันต่ำและน้ำทะเลที่ความเหนียวและการเชื่อมมีความสำคัญสูงสุด โดยมีความต้านทานแรงดึงขั้นต่ำ 240 MPa เกรด 2 เป็นเกรดหลักสำหรับท่อทั่วไป โดยมีความต้านทานแรงดึงขั้นต่ำ 345 MPa และกำลังคราก 275 MPa เกรด 12 เพิ่มโมลิบดีนัม 0.2 ถึง 0.4 เปอร์เซ็นต์ และนิกเกิล 0.6 ถึง 0.9 เปอร์เซ็นต์ ซึ่งเพิ่มความต้านทานต่อกรดรีดิวซิ่งและการกัดกร่อนแบบร่องในสภาวะที่มีคลอไรด์ร้อน เป็นเกรดที่ต้องระบุสำหรับการจัดการกรดไฮโดรคลอริกและการเชื่อมต่อเครื่องแลกเปลี่ยนความร้อนที่เกรด 2 เป็นรูพรุน เกรด 7 ที่มีแพลเลเดียม 0.12 ถึง 0.25 เปอร์เซ็นต์ มีให้เลือกใช้สำหรับสภาพแวดล้อมรีดิวซิ่งที่รุนแรงที่สุด
การทำหน้า การทำเครื่องหมาย และการตรวจสอบ
หน้าแปลนแบบยกหน้าจะมาพร้อมกับหน้ายก 2 มม. และผิวสำเร็จ 125 ถึง 250 AARH หน้าเรียบพร้อมพื้นผิวปะเก็นเต็มหน้า หน้าแปลนแต่ละอันจะถูกทำเครื่องหมายด้วยเกรด ขนาด คลาส และหมายเลขความร้อน และหมายเลขความร้อนจะถูกทำซ้ำในรายการบรรจุภัณฑ์ เพื่อให้สามารถตรวจสอบวัสดุกับใบรับรองโรงงานได้ มีการทดสอบอัลตราโซนิกและการทดสอบแบบเพเนแตรนท์ตาม ASME Section V ตามคำขอ และรายงานมิติจะออกตามตาราง ASME B16.5 สำหรับทุกชุด

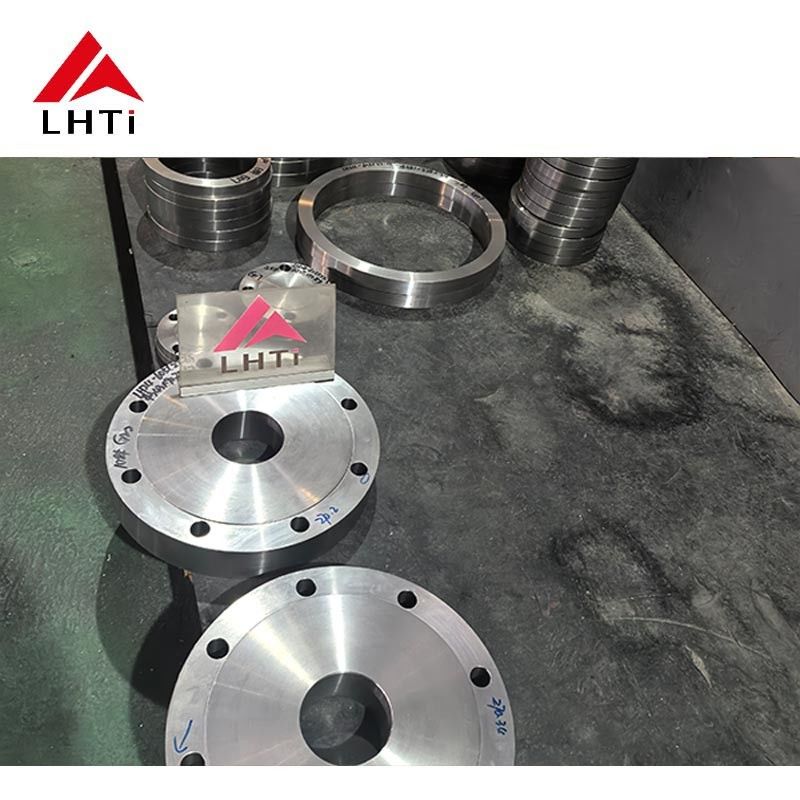

รูปภาพสินค้า
