| ชื่อแบรนด์: | LIHUA |
| เลขรุ่น: | LH-BL |
| ขั้นต่ำ: | 1 ชิ้น |
| ราคา: | US dollar $30/pc--US dollar $80/pc |
| เงื่อนไขการจ่ายเงิน: | L/C, T/T, Western Union |
| ความสามารถในการจําหน่าย: | 5000 ชิ้นต่อเดือน |
ครีบไทเทเนียม
หน้าแปลน BL เป็นที่รู้จักกันว่าเป็นหน้าแปลนตาบอดเป็นรูปแบบการเชื่อมต่อของหน้าแปลนอันที่จริงมันคือหน้าแปลนที่ไม่มีรูตรงกลางหนึ่งในหน้าที่ของมันคือปิดกั้นส่วนปลายของไปป์ไลน์ และอีกหน้าที่หนึ่งคือเพื่ออำนวยความสะดวกในการกำจัดเศษขยะในไปป์ไลน์ระหว่างการบำรุงรักษาเท่าที่เกี่ยวข้องกับเอฟเฟกต์การบล็อก มันจะมีผลเช่นเดียวกับฝาครอบและปลั๊กแต่ไม่มีวิธีถอดปลั๊กในขณะที่หน้าแปลนยึดติดด้วยสลักเกลียวซึ่งสะดวกในการถอดแยกชิ้นส่วน
| เกรดวัสดุ | Gr2, Gr7, Gr12 |
| ใบรับรอง | ISO9001:2018, BV |
| มาตรฐาน | ANSI B16.5, ASTM B16.5, JIS B2220, DIN2627-2628, ASME, GB/T 9116 |
| ขนาด | 1/2"~ 30"NB, กรมอุทยานฯ 1/2 - กรมอุทยานฯ 24 (DN 10 - 2000) |
| ระดับความดัน | PN0.25~32Mpa |
| (DIN) PN6,PN10,PN16,PN25 แม้ว่า PN250 | |
| 150 ปอนด์ 250 ปอนด์ 300 ปอนด์ 400 ปอนด์ 500 ปอนด์ 600 ปอนด์ 900 ปอนด์ 1500 ปอนด์ 2500 ปอนด์ | |
| เทคนิค | ฟอร์จและ CNC กลึง |
| พิมพ์ | WNRF , SORF , คนตาบอด ,SW, PL |
| พื้นผิวหน้าแปลน | FF, RF, TG, RJ ฯลฯ |
| แอพลิเคชันผลิตภัณฑ์ | ใช้ในรถยนต์ แว่นตา อุปกรณ์การแพทย์ อิเล็กทรอนิกส์ ปิโตรเคมี equ ipment |
| ความได้เปรียบ | 1. อายุการใช้งานยาวนาน |
| 2. ทนต่อการกัดกร่อน | |
| 3.hign yeiled strenth และ tensile strength |
การทดสอบคุณภาพทั้งหมดของ Titanium BL Flange:
การทดสอบด้วยสายตา (VT)
การทดสอบด้วยคลื่นเสียงความถี่สูง (UT)
การทดสอบด้วยรังสี (RT)
การทดสอบอนุภาคแม่เหล็ก (MT)
การทดสอบการแทรกซึม/การย้อมสี (PT)
การทดสอบกระแสวน (ET)
การปล่อยเสียง (AE)

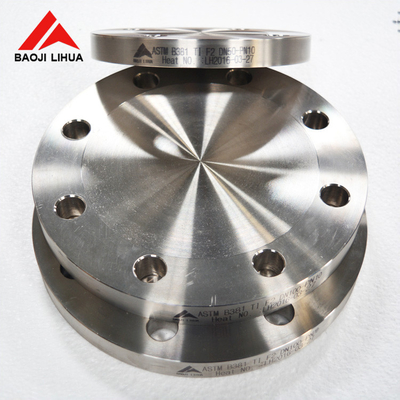

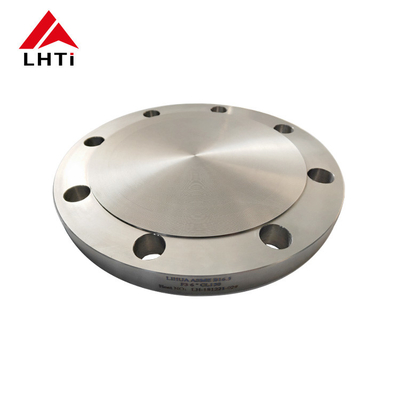

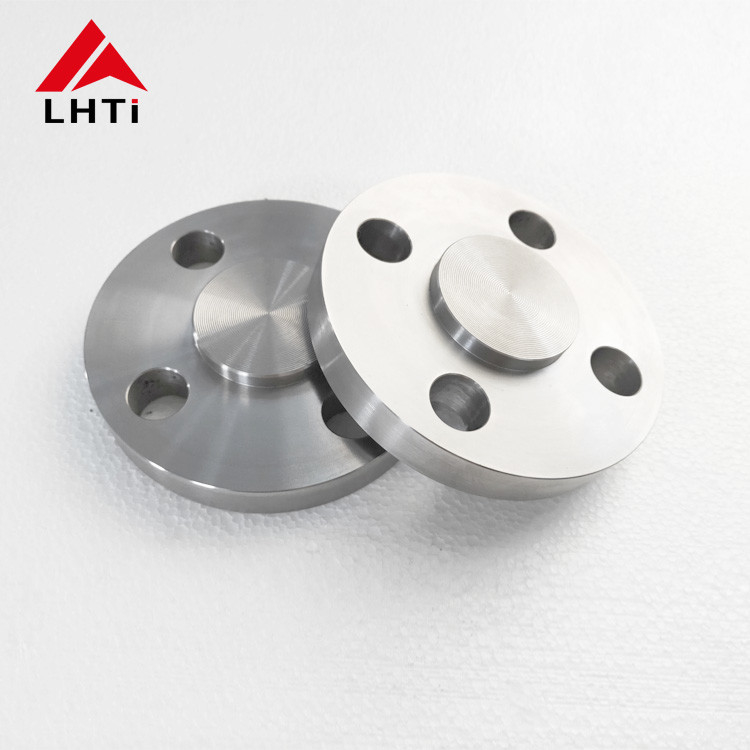

ภาพรายละเอียดของ Titanium BL Flange:
| ไททาเนียมตาบอดชั้น 150 | ||||||
| น.ขนาดท่อ | หน้าแปลน Dia. | หน้าแปลนหนา | ยกหน้า Dia. | จำนวนหลุม | เส้นผ่านศูนย์กลางของ Bolts | เส้นผ่านศูนย์กลางของ Bolt Circle |
| 1/2 | 3-1 / 2 | 7/16 | 1-3/8 | 4 | 1/2 | 2-3/8 |
| 3/4 | 3-7 / 8 | 1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 |
| 1 | 4-1/4 | 9/16 | 2 | 4 | 1/2 | 3-1/8 |
| 1-1/4 | 4-5/8 | 5/8 | 2-1 / 2 | 4 | 1/2 | 3-1 / 2 |
| 1-1/2 | 5 | 11/16 | 2-7 / 8 | 4 | 1/2 | 3-7 / 8 |
| 2 | 6 | 3/4 | 3-5/8 | 4 | 5/8 | 4-3/4 |
| 2-1 / 2 | 7 | 7/8 | 4-1/8 | 4 | 5/8 | 5-1 / 2 |
| 3 | 7-1 / 2 | 15/16 | 5 | 4 | 5/8 | 6 |
| 3-1 / 2 | 8-1 / 2 | 15/16 | 5-1 / 2 | 8 | 5/8 | 7 |
| 4 | 9 | 15/16 | 6-3/16 | 8 | 5/8 | 7-1 / 2 |
| 5 | 10 | 15/16 | 7-5/16 | 8 | 3/4 | 8-1 / 2 |
| 6 | 11 | 1 | 8-1 / 2 | 8 | 3/4 | 9-1 / 2 |
| 8 | 13-1 / 2 | 1-1/8 | 10-5/8 | 8 | 3/4 | 11-3/4 |
| 10 | 16 | 1-3/16 | 12-3/4 | 12 | 7/8 | 14-1/4 |
| 12 | 19 | 1-1/4 | 15 | 12 | 7/8 | 17 |
| 14 | 21 | 1-3/8 | 16-1/4 | 12 | 1 | 18-3/4 |
| 16 | 23-1 / 2 | 1-7/16 | 18-1 / 2 | 16 | 1 | 21-1/4 |
| 18 | 25 | 1-9/16 | 21 | 16 | 1-1/8 | 22-3/4 |
| 20 | 27-1 / 2 | 1-11/16 | 23 | 20 | 1-1/8 | 25 |
| 24 | 32 | 1-7 / 8 | 27-1/4 | 20 | 1-1/4 | 29-1 / 2 |
| ไททาเนียมตาบอดชั้น 300 | ||||||
| น.ขนาดท่อ | หน้าแปลน Dia. | หน้าแปลนหนา | ยกหน้า Dia. | จำนวนหลุม | เส้นผ่านศูนย์กลางของ Bolts | เส้นผ่านศูนย์กลางของ Bolt Circle |
| 1/2 | 3-3/4 | 9/16 | 1-3/8 | 4 | 1/2 | 2-5/8 |
| 3/4 | 4-5/8 | 5/8 | 1-11/16 | 4 | 5/8 | 3-1/4 |
| 1 | 4-7 / 8 | 11/16 | 2 | 4 | 5/8 | 3-1 / 2 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1 / 2 | 4 | 5/8 | 3-7 / 8 |
| 1-1/2 | 6-1/8 | 13/16 | 2-7 / 8 | 4 | 3/4 | 4-1 / 2 |
| 2 | 6-1 / 2 | 7/8 | 3-5/8 | 8 | 5/8 | 5 |
| 2-1 / 2 | 7-1 / 2 | 1 | 4-1/8 | 8 | 3/4 | 5-7 / 8 |
| 3 | 8-1/4 | 1-1/8 | 5 | 8 | 3/4 | 6-5/8 |
